실제 품질 관리 작업에서 100% 검사는 비용이 많이 들고 비효율적인 경우가 많으며, 특히 대량 생산 환경에서 더욱 그렇습니다. 검사 효율성과 제품 품질 간의 균형을 맞추는 것은 제조업체의 핵심 과제입니다. ISO 2859는 바로 이러한 목적을 위해 개발되었습니다. 샘플링 검사에 대한 국제적으로 인정받는 표준으로서, 산업 전반에 걸쳐 널리 사용되고 있으며, 특히 기계 공학 분야에서 제조 공장의 품질 검사 프로세스에서 중요한 참고 자료로 활용되고 있습니다.
1.0 ISO 2859란 무엇인가요?
ISO 2859, 공식 명칭 속성별 검사를 위한 샘플링 절차, 제품 로트의 속성 기반 검사를 위해 국제 표준화 기구(ISO)에서 개발한 표준화된 절차 세트입니다.
속성 검사는 ISO 3951에서 다루는 정량적 값의 측정이 아니라 "적합" 또는 "불합격"(예: 치수적으로 허용 가능, 표면 결함 없음)으로 항목을 이진적으로 평가하는 것을 말합니다. ISO 2859 표준은 일반적으로 수입 검사, 진행 중 검사 및 최종 검사 시나리오에 적용됩니다.
1.1 ISO 2859-1 버전 기록
ISO 2859-1은 제품 배치 샘플링 검사를 위한 국제표준화기구(ISO)의 핵심 표준입니다. 산업 변화와 진화하는 품질 시스템에 맞춰 여러 차례 개정되었습니다.
- ISO 2859-1:1989: AQL의 핵심 프레임워크, 검사 수준, 표본 크기 코드, 그리고 전환 규칙을 확립한 초기의 널리 사용된 버전입니다. 기계, 전자, 소비재 등의 산업에서 널리 채택되었으며, ISO 9001:1994와 같은 시스템을 지원했습니다.
- ISO 2859-1:1999: 주요 업데이트로 용어, 전환 규칙 및 사용성이 개선되었습니다. 명확성이 향상되었고 자동 검사 및 ISO 9001:2000 시스템과의 통합이 더욱 원활해졌습니다.
2.0 ISO 2859의 핵심 원칙
ISO 2859에 따른 샘플링 검사에는 다음과 같은 몇 가지 핵심 개념이 포함됩니다.
2.1 AQL(허용 품질 한계)
AQL은 공정 평균으로 허용 가능한 배치 내 불량품의 최대 비율을 나타냅니다. 일반적인 AQL 값으로는 1.0%, 1.5%, 2.5%, 4.0%가 있습니다. 중요한 점은 AQL이 불량품이 허용 가능하다는 것을 의미하는 것이 아니라, 불량률이 지정된 한계 미만이면 해당 배치를 통계적으로 합격으로 간주해야 한다는 것을 의미합니다.
2.2 검사 수준
이 표준은 세 가지 일반 검사 수준(일반 수준 I, II, III)과 네 가지 특별 수준(S-1~S-4)을 제공합니다. 이 수준들에 따라 표본 크기가 결정됩니다. 실무에서 가장 일반적으로 사용되는 수준은 일반 수준 II입니다.
2.3 샘플링 계획
ISO 2859는 세 가지 유형의 샘플링 계획을 정의합니다.
단일 샘플링: 한 개의 샘플을 검사한 후 결정이 내려집니다.

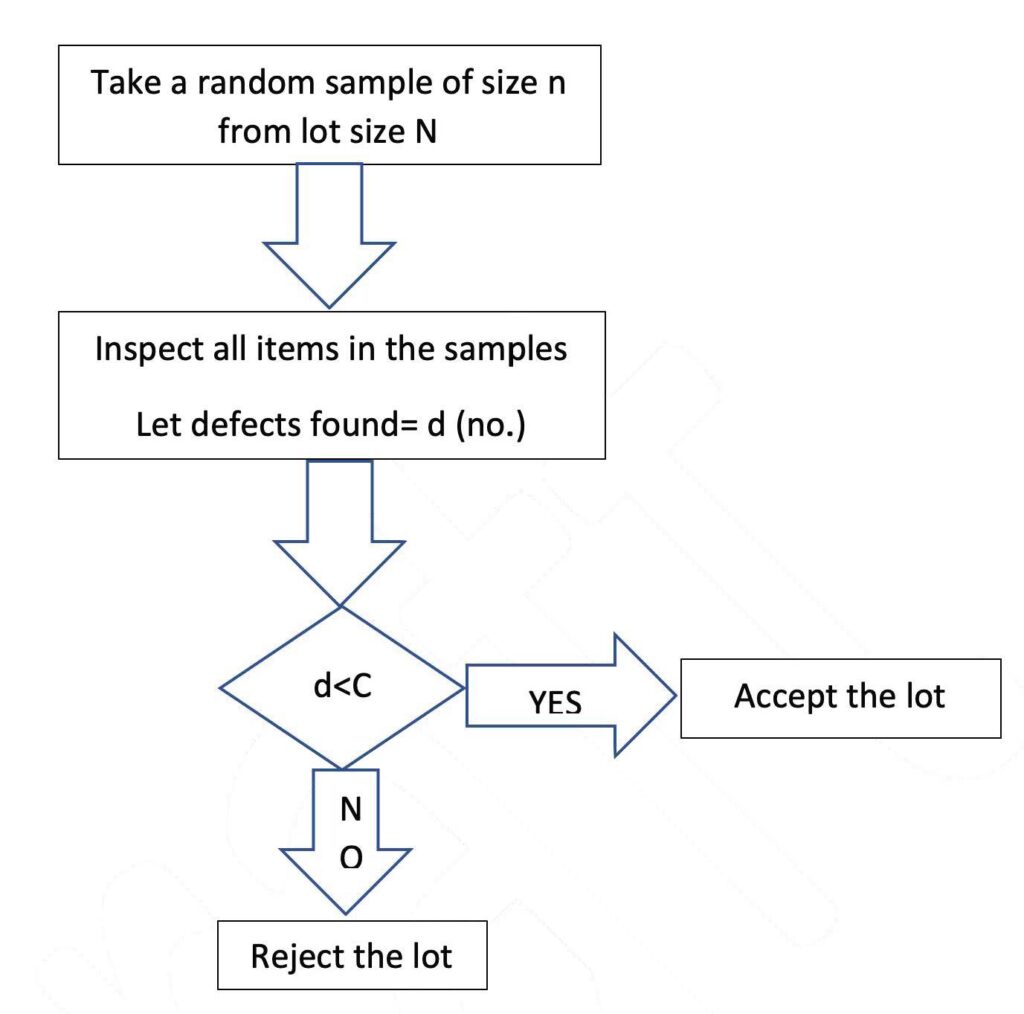

단일 샘플링 계획(ISO 2859)
허락하다:
-
N = 로트 크기
-
N = 표본 크기
-
기음 = 합격 번호
-
디 = 샘플에서 발견된 불량품의 수
규칙:
-
만약에 d < C, 모두 받아들인다.
-
만약에 d ≥ C, 그 중 일부를 거부합니다.
이는 ISO 2859에서 가장 간단하고 일반적으로 사용되는 검사 규칙으로, 일반적인 품질 관리 시나리오에 적합합니다.

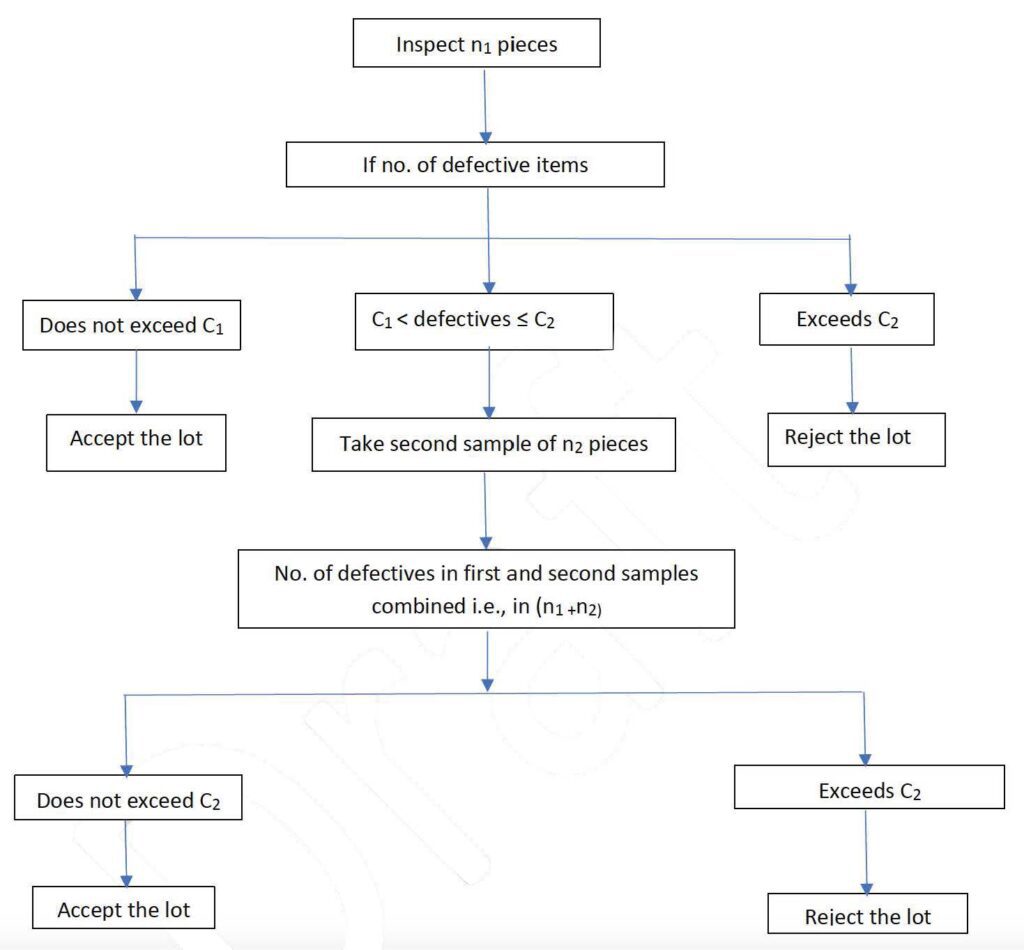

이중 샘플링: 첫 번째 샘플이 확실하지 않으면 두 번째 샘플을 추출합니다.
허락하다:
-
N = 로트 크기
-
n₁ = 첫 번째 샘플의 조각 수
-
C₁ = 첫 번째 샘플에 대한 승인 번호
-
디₁ = 첫 번째 샘플의 불량품 수
-
n₂ = 두 번째 샘플의 조각 수
-
n₁ + n₂ = 검사 항목의 총 수
-
C₂ = 결합된 샘플에 대한 승인 번호
-
디₂ = 두 샘플 모두의 불량품 총 수
규칙:
-
만약에 d₁ ≤ C₁, 모두 받아들인다.
-
만약에 d₁ > C₂, 그 중 일부를 거부합니다.
-
만약에 C₁ < d₁ ≤ C₂두 번째 샘플을 채취하여 검사합니다.
-
만약에 d₂ ≤ C₂, 모두 받아들인다.
-
만약에 d₂ > C₂, 그 중 일부를 거부합니다.
-
이 접근 방식은 첫 번째 샘플 채취 후 로트 품질이 확실히 좋거나 나쁠 때 검사 노력을 줄이는 데 도움이 되며, 결과가 애매모호할 때 추가 평가를 허용합니다.
다중 샘플링: 효율성을 높이기 위해 검사 프로세스를 더욱 세분화합니다.
2.4 샘플 크기 코드 문자
이는 ISO 2859의 핵심 도구입니다. 로트 크기와 선택된 검사 수준을 기반으로 조회 테이블에서 코드 문자(예: K, L, M)가 결정됩니다. 이 문자는 선택된 AQL에 따라 해당 샘플 크기와 합격/불합격 기준을 찾는 데 사용됩니다.
2.5 ISO 2859의 산업 응용 분야
ISO 2859는 품질 관리가 필수적인 거의 모든 일괄 생산 공정에 적용됩니다. 특히 다음 분야에서 관련성이 높습니다.
- 전자 제조: 예를 들어, 커패시터, 저항기, PCB 등
- 식품 및 제약 산업: 포장, 밀봉 등의 시각적 검사를 위해
- 의료기기: 결함 없는 납품이 중요한 경우
3.0 기계 제조 산업에서 ISO 2859의 역할
ISO 2859는 기계 제조 분야에 광범위하고 직접적으로 적용되며, 여기에는 다음 분야가 포함되지만 이에 국한되지는 않습니다.
3.1 구성품 샘플링 검사
밀링, 선삭, 스탬핑 및 판금 구성 요소와 같은 부품(특히 외부에서 아웃소싱하거나 구매한 부품)은 일반적으로 수입 품질 관리(IQC) 프로세스의 일부로 ISO 2859 기반 샘플링 계획을 사용하여 수령 시 검사를 받습니다.
3.2 진행 중 또는 중간 검사(IPQC)
용접, 도장, 연마 등의 생산 단계에서 샘플링 검사를 통해 배치 내 공정 안정성을 모니터링합니다. 이를 통해 다량의 불량품이 추가로 발생하는 것을 방지하고, 결과적으로 낭비를 줄일 수 있습니다.
3.3 최종 제품 검사(FQC/OQC)
최종 제품은 포장 전 샘플링 검사를 통해 고객과 합의한 허용 품질 기준(AQL)을 충족하는지 확인합니다. 이를 통해 반품 및 배송 후 품질 클레임 발생 위험을 줄일 수 있습니다.
3.4 자동화된 라인 품질 관리
스마트 제조 환경에서 ISO 2859는 MES(제조 실행 시스템) 또는 QMS(품질 관리 시스템)에 통합되어 자동화된 검사 워크플로 내에서 실시간 샘플링, 의사 결정 및 피드백을 허용합니다.
4.0 기계 가공 및 제조에 대한 ISO 2859-1 적용
기계 산업에서 제품은 높은 정밀도와 강도를 요구하는 경우가 많습니다. 선삭, 스탬핑, 굽힘과 같은 핵심 공정에서 제품의 일관성과 안전성은 조립 품질과 운영 신뢰성에 직접적인 영향을 미칩니다. ISO 2859-1은 효율적인 품질 관리 프레임워크를 제공하며, 이러한 핵심 공정의 공정 중 검사 및 최종 검사 모두에서 널리 채택되고 있습니다.
4.1 터닝 공정에서의 응용
샤프트, 나사산 부품, 슬리브와 같은 선삭 부품은 치수 정확도와 표면 조도에 대한 엄격한 관리가 필요합니다. ISO 2859-1을 적용함으로써 품질 팀은 로트 크기에 따라 적절한 AQL(예: 1.0%)을 설정하고 직경, 동심도, 나사산 피치와 같은 주요 특성에 대한 "합격/불합격" 검사를 위한 샘플링 계획을 정의할 수 있습니다. 이러한 접근 방식은 검사 시간을 단축하고 가공 결함을 효과적으로 걸러냅니다.
4.2 스탬핑 공정에서의 응용
스탬핑 부품(예: 금속 하우징, 브래킷, 천공판)은 종종 기하학적 품질 기준과 모서리 품질 기준을 포함합니다. ISO 2859-1에 따라 다양한 결함 유형에 서로 다른 AQL(Aero Quality Level)을 지정할 수 있습니다.
- 중대한 결함(예: 균열, 심각한 변형): AQL = 0.0%
- 주요 결함(예: 불완전한 펀칭, 버): AQL = 1.0%
- 사소한 결함(예: 가벼운 긁힘): AQL = 2.5% 일반 검사 수준 II 또는 III을 사용하여 통계적으로 결정된 수의 단위를 검사하여 배치 수용 가능성을 평가합니다.
4.3 판금 굽힘 공정에서의 응용
판금 굽힘 가공에서 흔히 발생하는 문제로는 각도 편차, 균열, 표면 압입 등이 있습니다. ISO 2859-1은 제조업체가 고객의 특정 외관 및 기능 요구 사항에 맞춰 검사 기준을 조정할 수 있도록 허용합니다.
예를 들어, 미적인 측면의 경우 S-4와 같은 특수 수준을 사용하여 더 엄격한 시각적 검사가 필요할 수 있는 반면, 구조적 브라켓은 치수 및 하중 지지 속성을 우선시할 수 있습니다.
4.4 표준화 및 효율성 향상
ISO 2859-1을 구현함으로써 제조업체는 표준화된 품질 관리 절차를 수립할 수 있습니다. 샘플링 계획은 품질 매뉴얼이나 작업 지침에 문서화되어 검사 담당자가 일관되게 실행할 수 있습니다. 이를 통해 주관적인 판단을 최소화하고 여러 라인과 공정에 걸쳐 검사 전략을 신속하게 적용할 수 있어 전반적인 검사 효율성이 향상됩니다.
5.0 ISO 2859 사용 시 흔히 저지르는 오해
ISO 2859는 성숙하고 널리 사용되는 표준임에도 불구하고 다음과 같은 오해로 인해 잘못 적용되는 경우가 있습니다.
- AQL을 품질 목표로 취급
AQL은 통계적 허용 한계를 정의하는 것이지, 실제 제품 품질 목표를 정의하는 것은 아닙니다. 제조 과정에서는 결함률 감소를 목표로 삼아야 합니다. - 표본 대표성 무시
표본은 무작위로 대표성을 가지고 추출되어야 합니다. "보기 좋은" 항목만 선택하는 것은 통계적 타당성을 저해합니다. - 생산 리듬에 따른 검사 빈도 불일치
샘플링은 실제 생산 주기와 동기화되어야 합니다. 그렇지 않으면 검사 병목 현상이나 배치 누락이 발생할 수 있습니다.
6.0 ISO 2859 검사 프로세스를 구현하는 방법
- 1단계:AQL 및 검사 수준 정의
제품 유형, 고객 요구 사항, 과거 결함률(예: 주요 치수의 경우 1.0%, 외관 결함의 경우 2.5%)에 따라 적절한 AQL을 설정합니다. - 2단계:부지 크기 결정
생산이나 조달 여부에 관계없이 배치의 실제 수량을 나타냅니다. - 3단계:샘플링 표를 참조하세요
예를 들어:- 로트 크기: 500개
- 검사 수준: 일반 II
- AQL: 1.5%
- 샘플 크기: 50개
- 승인 기준: 결함이 2개 이하이면 승인, 결함이 3개 이상이면 거부
- 4단계:현장 검사 수행 및 결과 기록
검사관은 샘플링을 수행하고 표준으로 정의된 임계값을 기준으로 일괄 처리 결정을 내립니다.
7.0 다른 품질 관리 표준과 관련된 ISO 2859
ISO 9001과의 관계: ISO 2859는 ISO 9001 구현에 있어 핵심 도구 역할을 하며, 조직이 프로세스 출력의 적합성을 검증할 수 있도록 합니다.
ISO 3951과의 차이점: ISO 2859는 속성 기반(합격/불합격)이고, ISO 3951은 변수 기반(정량적)입니다. 후자는 일반적으로 차원과 같은 연속형 데이터에 사용됩니다.
8.0 결론: 기계 품질 관리를 위한 전략적 도구로서의 ISO 2859
기계 산업에서 품질은 성능뿐만 아니라 브랜드 평판에도 영향을 미칩니다. ISO 2859는 자원 제약 하에서 검사를 관리하는 과학적이고 효율적이며 반복 가능한 방법을 제공합니다.
린 관리와 프로세스 제어에 중점을 두는 제조업체에게 ISO 2859는 단순한 도구가 아닙니다. 이는 사전 예방적이고 데이터 중심의 품질 관리 철학을 구현합니다.
