Qu'est-ce que la norme ASME Y14.5 ? Guide complet sur les dessins GD&T et d'ingénierie

1.0 Pourquoi devriez-vous comprendre la norme ASME Y14.5 ?

Dans la collaboration moderne en matière de fabrication et de conception, les dessins techniques ne se limitent pas à de simples dimensions : ils représentent un langage géométrique. Bien que les tolérances ± traditionnelles soient largement utilisées, elles sont souvent insuffisantes pour décrire des relations géométriques complexes et des exigences d'assemblage. C'est là que la norme ASME Y14.5 devient essentielle.

ASME Y14.5 est la norme de dimensionnement et de tolérancement géométrique (GD&T) publiée par l'American Society of Mechanical Engineers (ASME). Largement appliquée à la conception mécanique, à la fabrication et au contrôle qualité, cette norme fournit un langage unifié et un ensemble de règles pour définir les caractéristiques géométriques, les exigences de tolérance et les références de référence des pièces.

2.0 Qu'est-ce que la norme ASME Y14.5 ?

L'ASME Y14.5 est la norme faisant autorité en matière de GD&T. Elle définit les symboles, les termes, les méthodes de notation et les principes d'application utilisés dans les dessins techniques. Cette norme est largement adoptée dans les industries de haute précision telles que l'aéronautique, l'automobile, la fabrication de moules et la fabrication d'équipements.

2.1 Objectif de la norme

• Améliorer la communication technique : Un système de symboles reconnu mondialement réduit les erreurs d’interprétation.
• Exprimez clairement l’intention de conception : Se concentre sur la fonction, pas seulement sur les dimensions numériques.
• Réduisez les reprises et les malentendus dans la fabrication :Les définitions de tolérance fonctionnelle contribuent à améliorer les taux de conformité.

2.2 Bref historique de la norme ASME Y14.5

Depuis 2009, le suffixe « M » a été abandonné, rendant la norme applicable aux unités en pouces et métriques.

2.3 Structure de base de la norme ASME Y14.5

Les éléments clés couverts par la norme ASME Y14.5 comprennent :

• Termes et définitions : Établir un langage commun pour GD&T
• Système de symboles GD&T : Utilisé pour contrôler la forme, l'orientation, l'emplacement et le faux-rond
• Cadre de contrôle des fonctionnalités (FCF): Format standard pour la communication des informations de tolérance
• Règles de référence : Définir des données fonctionnelles et construire le cadre de référence de données (DRF)
• Modificateurs : Tels que MMC (condition maximale du matériau), LMC (condition minimale du matériau) et RFS (indépendamment de la taille de la caractéristique), utilisés pour affiner le comportement de tolérance
• Méthodes de dessin et d'annotation de modèles : Couvre à la fois les pratiques de dessin 2D et la définition basée sur le modèle (MBD)

3.0 Examen approfondi des concepts fondamentaux de GD&T

3.1 Qu'est-ce que le GD&T (dimensionnement et tolérancement géométriques) ?

GD&T est un système orienté fonctions permettant de définir et de communiquer la géométrie des pièces. Il décrit la forme, l'orientation, l'emplacement et les variations plus efficacement que le tolérancement ± traditionnel, notamment pour les assemblages 3D.

Exemple:
Au lieu d'appliquer des tolérances de ± 0,05 mm séparément aux axes X et Y pour contrôler l'emplacement du trou, GD&T peut spécifier que le trou doit se situer dans une zone de tolérance de diamètre de 0,1 mm, ce qui est plus précis et plus facile à interpréter.

3.2 Données et caractéristiques des données

Les références sont des surfaces, lignes ou points de référence utilisés lors de l'inspection, de l'assemblage ou de la fabrication. La norme ASME Y14.5 exige la création d'une Cadre de référence de données (DRF), structuré selon une hiérarchie primaire → secondaire → tertiaire pour garantir une orientation et une mesure cohérentes des pièces.

3.3 Cadre de contrôle des fonctionnalités (FCF)

Le cadre de contrôle des caractéristiques est la structure fondamentale de GD&T pour exprimer les exigences de tolérance. Il comprend :

• Symbole caractéristique géométrique(par exemple, ⬚ pour la planéité, ⊕ pour la position)
• Valeur et zone de tolérance
• Références de données dans l'ordre spécifié(par exemple, ABC)

Exemple:
⊕ | 0,1 | A | B | C
Cela indique que la position de la fonction doit être contrôlée dans une zone de 0,1 mm par rapport aux références A, B et C.

4.0 Symboles GD&T courants : catégories et définitions

4.1 Contrôles de formulaire

4.2 Contrôles d'orientation

4.3 Contrôles de localisation

4.4 Contrôles de faux-rond

4.5 Contrôles de profil

5.0 Pourquoi utiliser GD&T plutôt que les dimensions ± traditionnelles ?

Les dimensions ± traditionnelles appliquent des limites uniquement dans les directions X et Y, ce qui peut entraîner une ambiguïté. GD&T, en revanche, régit l'ensemble de la géométrie, permettant aux tolérances d'être réparties plus uniformément, reflétant mieux les conditions d'assemblage réelles.

5.1 Exemple : Précision d'assemblage dans l'aérospatiale

Dans les applications aéronautiques, le tolérancement de position est couramment utilisé pour contrôler précisément l'alignement des trous de rivet entre les sections d'accouplement. Cela minimise les erreurs cumulatives et réduit le besoin de réglages manuels lors de l'assemblage.

6.0 Principales mises à jour de la norme ASME Y14.5-2018

• Symboles de concentricité et de symétrie supprimés (maintenant géré via des tolérances de position)
• Tolérances de profil inégales sont désormais indiqués à l'aide d'un modificateur « U » unifié
• Passer des principes de tolérance basés sur la taille aux principes de tolérance basés sur les caractéristiques
• Mise à jour de la terminologie : « Simulateur de caractéristiques de référence » est redevenu « Enveloppe d'accouplement réelle »
• Prise en charge étendue de la définition basée sur un modèle (MBD)
• Les explications MMC/LMC ont été affinées pour mieux refléter les mesures basées sur la surface

7.0 Comparaison rapide des normes ASME et ISO GD&T

ASME Y14.5 et ISO 1101/ ISO 286 sont les deux principales normes GD&T utilisées dans le monde. Voici une comparaison rapide pour mettre en évidence leurs principales différences.

8.0 Conclusion : Pourquoi la norme ASME Y14.5 est-elle importante ?

L'ASME Y14.5 est plus qu'une simple norme de dessin : c'est un langage technique universel qui relie la conception, la fabrication et l'inspection. Maîtriser la GD&T vous permet de :

• Communiquer clairement l'intention de conception
• Réduire les coûts de fabrication et les risques d'interprétation erronée
• Améliorer la qualité des produits et l'efficacité de l'assemblage
• Développez vos capacités professionnelles, notamment pour des projets mondiaux ou interfonctionnels

8.1 Exemples de GD&T basés sur des dessins et des modèles

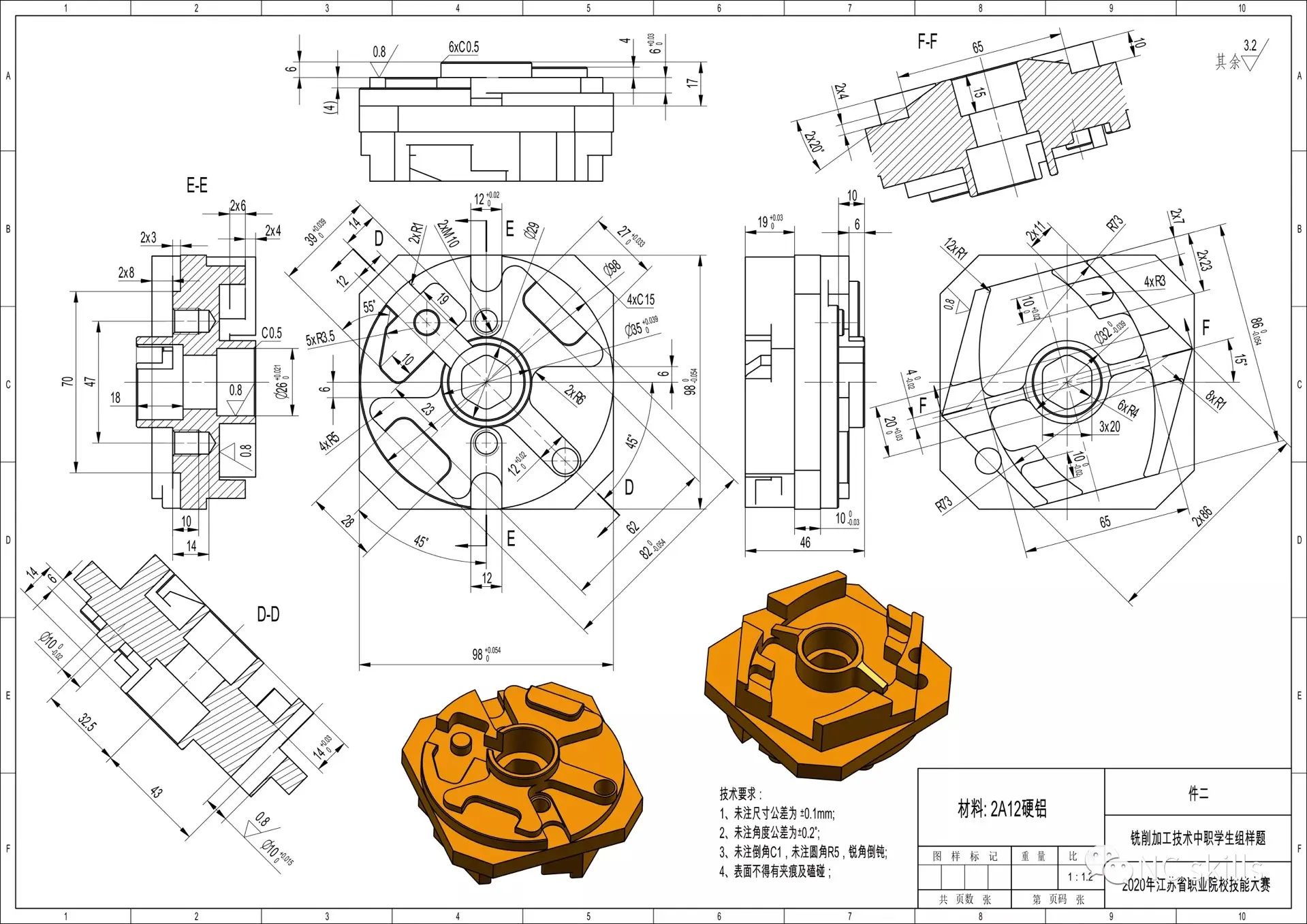

Exemple de dessin 2D

L'illustration ci-dessous montre un exemple de dessin de pièce avec des annotations GD&T, démontrant comment les cadres de contrôle des fonctions et les références de référence sont appliqués dans un dessin technique.

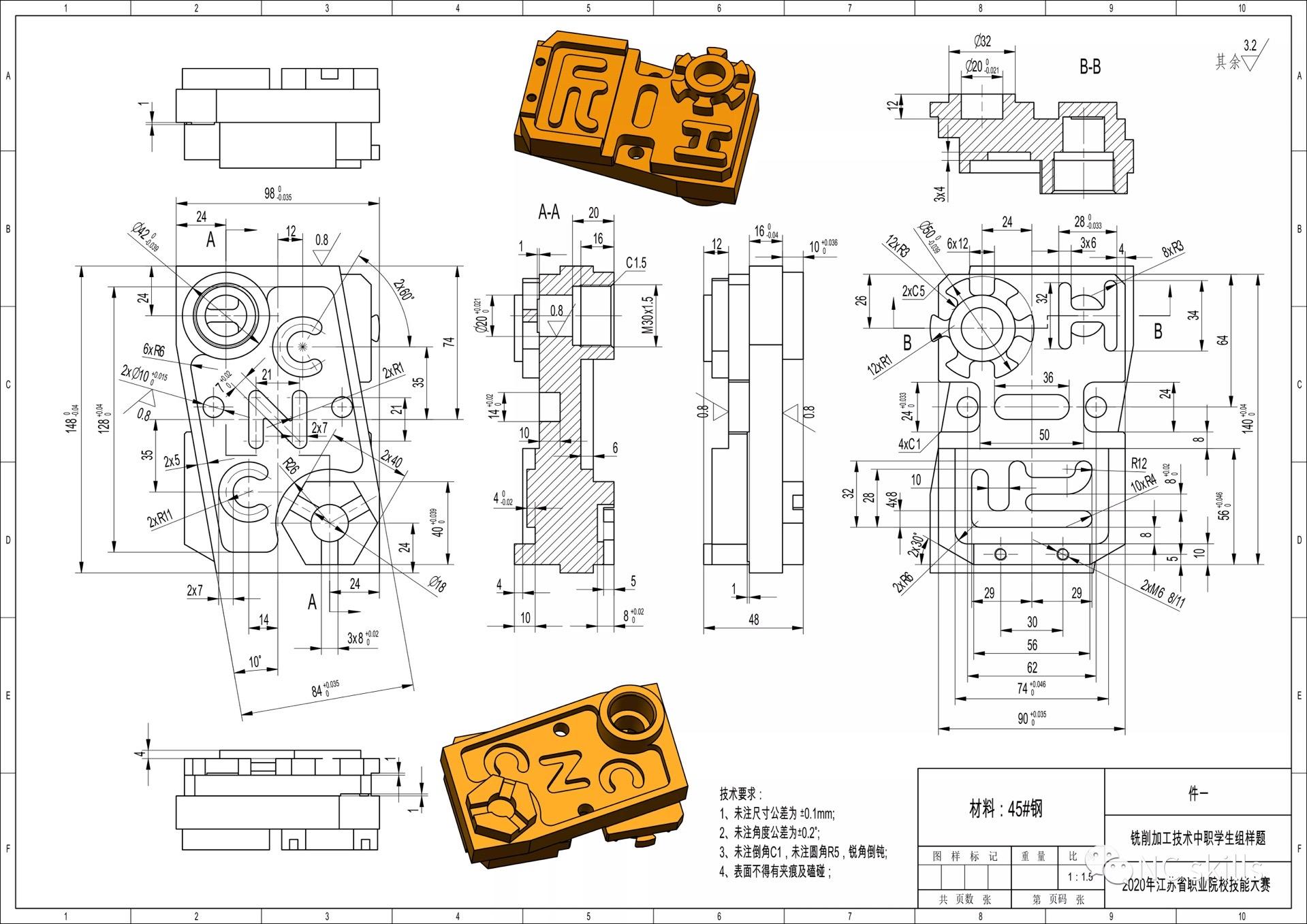

Exemple d'annotation basée sur un modèle

Dans les modèles CAO 3D, les annotations GD&T peuvent être intégrées directement au modèle, permettant ainsi la définition basée sur le modèle (MBD). L'exemple ci-dessous illustre la mise en œuvre de GD&T avec SolidWorks.

9.0 Foire aux questions (FAQ)

10.0 Ressources recommandées

10.1 Accès aux normes :

Norme ASME Y14.5-2018 PDF

10.2 Livres suggérés en anglais :

« Dimensionnement et tolérancement géométriques basés sur la norme ASME Y14.5 »

« GD&T pour les concepteurs et les ingénieurs »

« Concepts avancés de GD&T »
