1.0什么是铝花纹板？
花纹铝板（也称为钻石板、花纹板或格子板）是一种一侧带有凸起图案的金属板材。这些图案通常呈菱形、条形或网格状，通过滚压工艺刻印在铝板表面，起到防滑、防护和装饰的作用。
这种材料也被称为铝花纹板或格纹板，其表面带有纹理，并带有凸起的线条——最常见的是五条斜纹图案。这种设计可以增强脚下的抓地力，提升视觉吸引力，并增加板材的强度。
2.0铝花纹板的花纹类型及结构特点
花纹板设计不仅具有装饰作用，还具有防滑、防撞保护，甚至视觉分区功能。以下是常见和扩展的花纹类型，以及它们的结构特征和典型应用：
| 图案类型 | 主要特点 | 典型应用 |

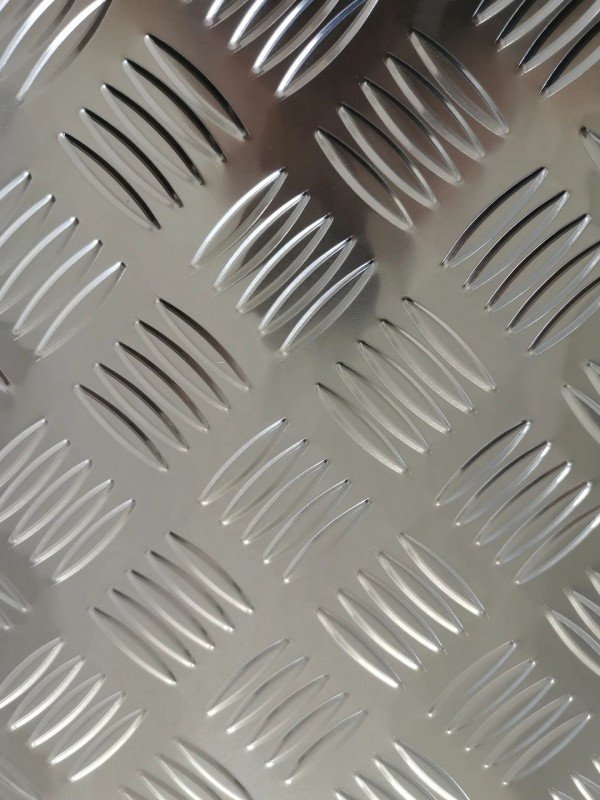

| 5-Bar | 五条凸起的条形斜线设置，具有强大的抓地力和防滑性能 | 工业地板、卡车车厢、楼梯踏板、工作平台 |
| 钻石 | 单条斜条形成菱形；具有装饰性，抓握力适中 | 电梯楼层、商业区、标牌面板 |

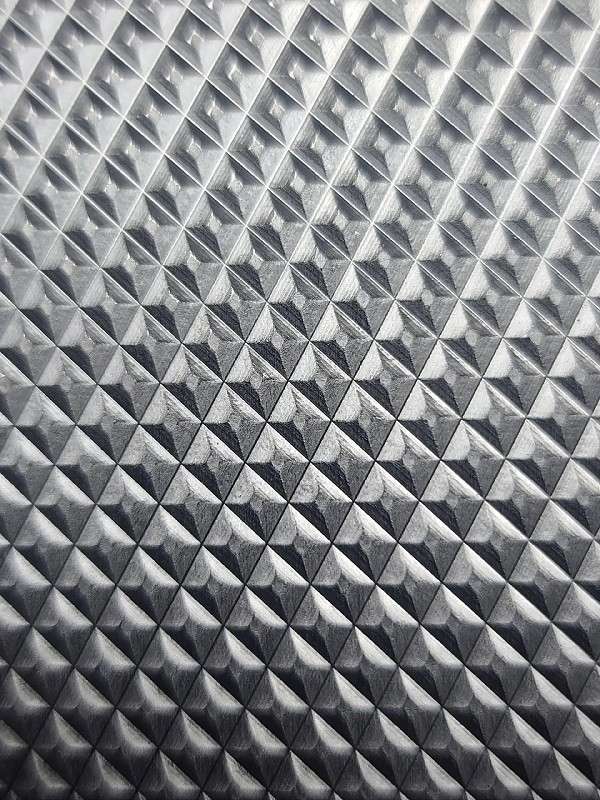

| 棋盘格 | 网格布局中的方形或矩形凸起；视觉清晰，适合分区 | 停车场、商场地板、电箱 |

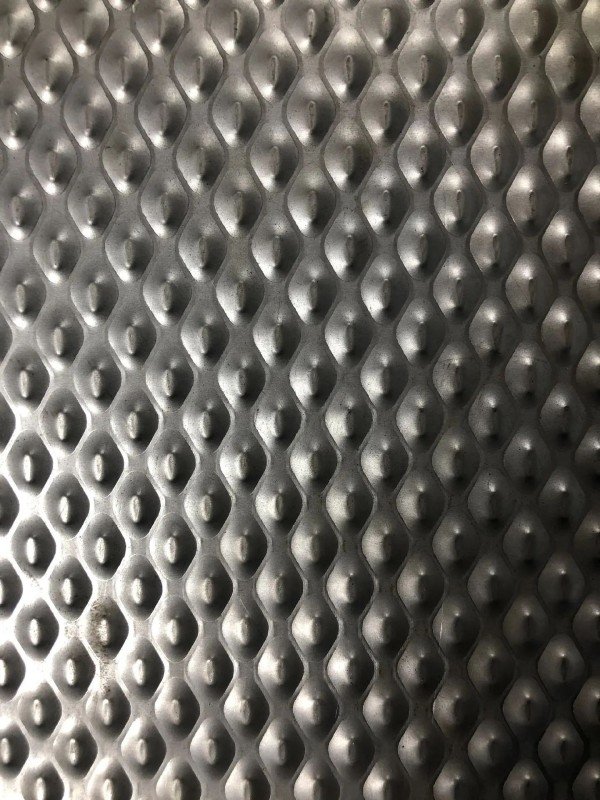

| 扁豆 | 圆形、圆顶状凸起，边缘光滑，可均匀分布压力 | 机械表面、地板覆盖物、工作平台 |

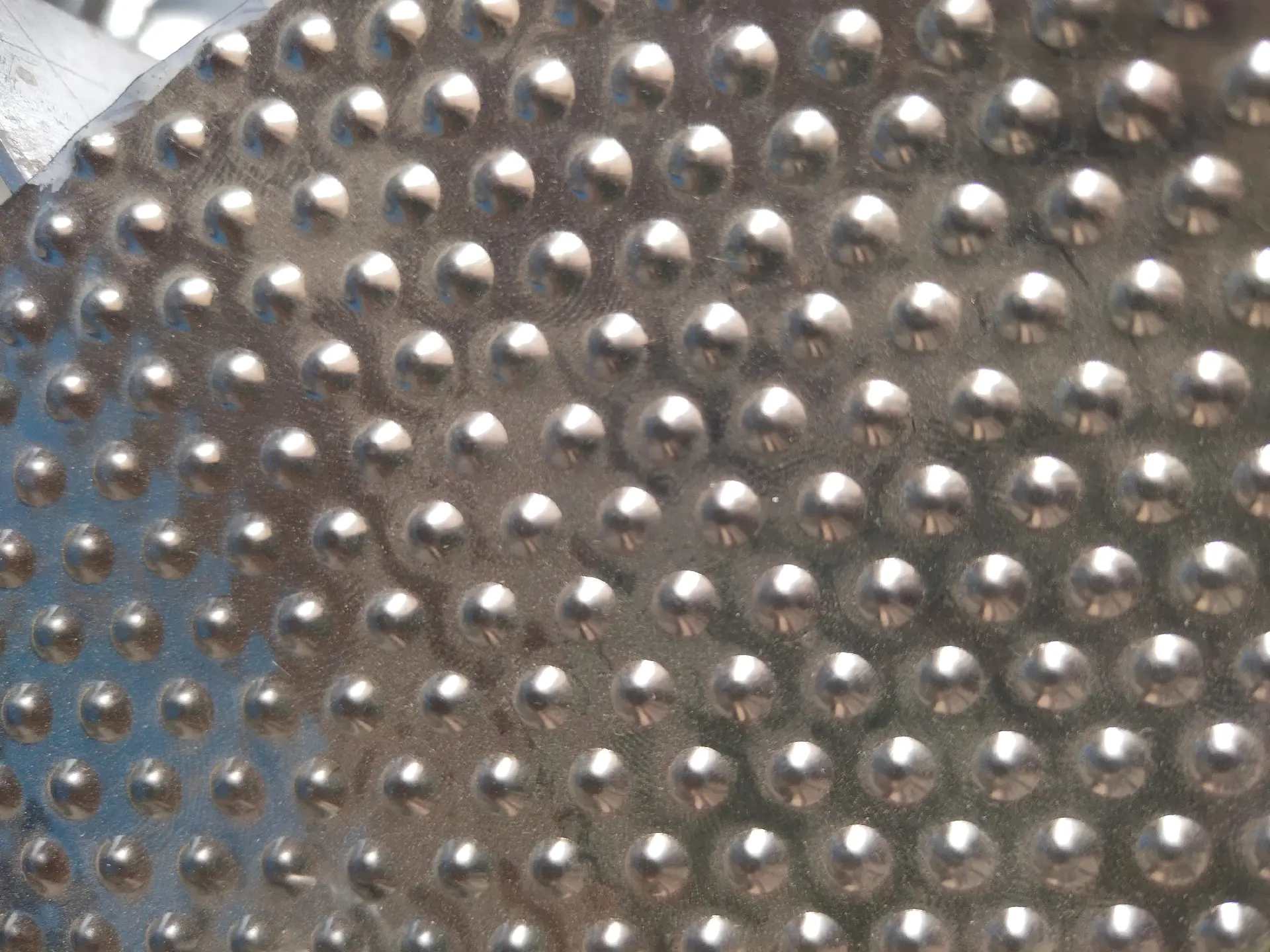

| 圆点 | 小而均匀分布的点；最适合轻度使用，具有视觉吸引力 | 内饰板、橱柜背板、电梯内饰 |
| 橘皮 | 表面略有皱纹，类似柑橘皮；具有微妙的防滑效果 | 墙面覆层、家用面板、照明设备外壳 |
| 2-Bar | 两根粗平行杆构成简单、坚固且耐用的结构 | 车辆台阶、移动平台、电梯门槛 |
| 3-Bar | 在抓地力和成本方面，2 巴和 5 巴之间的平衡选择 | 中型地板、仓库坡道 |
| 花瓣图案 | 花卉状凸起造型，视觉冲击力强 | 建筑装饰、展厅地板、公共墙面 |
| 定制设计 | 根据要求定制徽标、编号或纹理 | 品牌空间、专业设备、高档内饰 |
凸起图案技术规格 （可定制）
| 范围 | 典型范围 |
| 图案间距 | 通常为25–50毫米 |
| 升高高度 | 0.5–1.5 毫米（取决于板材厚度） |
| 基材厚度 | 通常为1.0–6.0毫米 |
| 合金回火选项 | H14、H22、H32 及其他 |
图案选择的快速提示：
- 承重强度： 使用 5-Bar 或 6061 合金作为平台和卡车地板。
- 防滑性： 在工业环境中优先考虑 5-Bar 或 Lentil 模式。
- 视觉分区： 网格图案对于空间划分和引导非常有效。
- 美学诉求： 橘皮、圆点或定制设计增强了室内设计效果。
3.0铝花纹板的常见制造标准和材料
铝花纹板是根据多项国际和地区标准生产的，以确保机械性能、尺寸公差和合金成分方面的质量。
3.1主要标准包括：
- ASTM B209– 铝及铝合金板材标准规范
- EN 485-2– 铝及铝合金板的机械性能和公差
- GB/T 3880– 中国铝及铝合金板带标准
- GB/T 15015– 冷轧铝板和铝带的技术条件
- GB/T 5237– 热轧铝板技术条件
- ASTM A666– 不锈钢板标准（防滑应用参考）
- ISO 6361– 铝及铝合金热轧板标准
- JIS H4000– 日本铝合金板材及带材标准
3.2花纹板常用铝合金
| 合金类型 | 主要特点 | 典型应用 |
| 1060（纯铝） | 成本效益高、柔软、导电性好、易于制造、强度低 | 室内装饰、工具箱盖、电梯壁、标识面板 |
| 3003（铝锰合金） | 强度略高于1060，防锈性能优良，焊接性良好 | 车辆台阶、仓库地板、冷藏车内衬、厨房墙壁 |
| 5052（铝镁合金） | 强度高、耐腐蚀性能优良（盐雾）、焊接性好 | 船用甲板、户外平台、沿海设备、楼梯踏板 |
| 5754（铝镁合金） | 与 5052 类似，但强度更高，耐磨性更强 | 铁路地板、军用地板、多用途车辆台阶、机场走道 |
| 6061（铝镁硅合金） | 可热处理，耐冲击、耐磨，机械性能优良 | 重型地板、车辆底座、结构平台、工具架 |
| 6063（铝镁硅合金） | 表面光滑，非常适合阳极氧化，美观 | 幕墙、装饰板、窗饰 |
| 5083（铝镁锰合金） | 极高的强度和耐腐蚀性，适用于极端条件 | 船舶结构、军用车辆、重型设备底座 |
4.0铝花纹板的主要用途
4.1工业和建筑用途
- 工厂和仓库地板：
提供耐用、防滑的表面，非常适合重载环境，有助于确保工人的安全。 - 楼梯踏板和走道：
用于工业建筑和公共设施，以减少在楼梯和人行道上滑倒的风险。 - 墙板、外墙和护角：
保护墙壁和柱子免受机械损坏，同时增添时尚的工业美感。 - 设备防护罩：
用作机械的外壳或防护板，增强耐用性和抗冲击性。 - 建筑景观材料：
为城市公共空间增添了实用性和装饰性，提高了美观度和实用性。
4.2交通运输业
- 车辆台阶和后挡板：
通常用于卡车、拖车和货车，以提高抓地力和耐磨损。 - 身体保护部件：
包括引擎盖、挡泥板、门槛、保险杠、挡泥板、门板和侧壁——提供额外的保护和耐用性。 - 装卸坡道和轮椅通道：
适用于物流坡道及无障碍走道，确保安全通行。 - 牲畜拖车地板和坡道门：
专为农业运输环境中的高摩擦、重载使用而设计。 - 工具箱和货箱盖：
保护工具和运输货物，延长运输设备的使用寿命。
4.3室内外装饰与保护
- 室内设计特点：
用于家具、台面和橱柜，营造现代金属质感。 - 商业展示和门卫：
非常适合商店展示、店面踢脚板和门保护——既美观又能抗损坏。 - 卫生防滑地板：
适用于室内和室外需要易于清洁和防滑表面的区域。 - 防破坏店面保护：
增强商业门面的安全性并阻止损坏或破坏行为。
5.0铝花纹板的制造工艺
花纹铝板是通过机械或物理方法在平板铝板表面压印图案纹理而制成的。这些图案不仅具有装饰作用，还具有防滑和防护功能。主要的制造工艺包括：

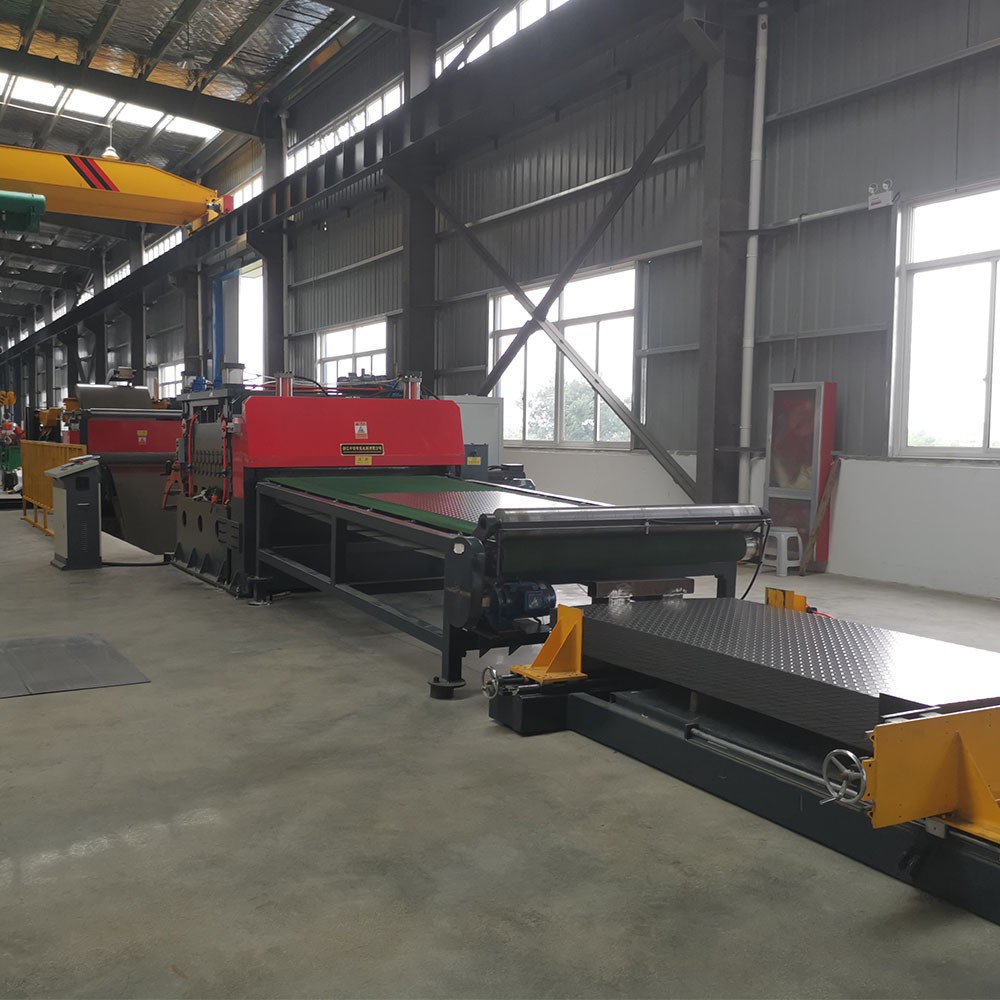

5.1滚压工艺
流程概述：
铝板在受控压力下通过一对或多对带图案的滚筒。这种冷轧方法利用金属的可塑性，在铝板的一侧压印出凸起的纹理。
关键设备：

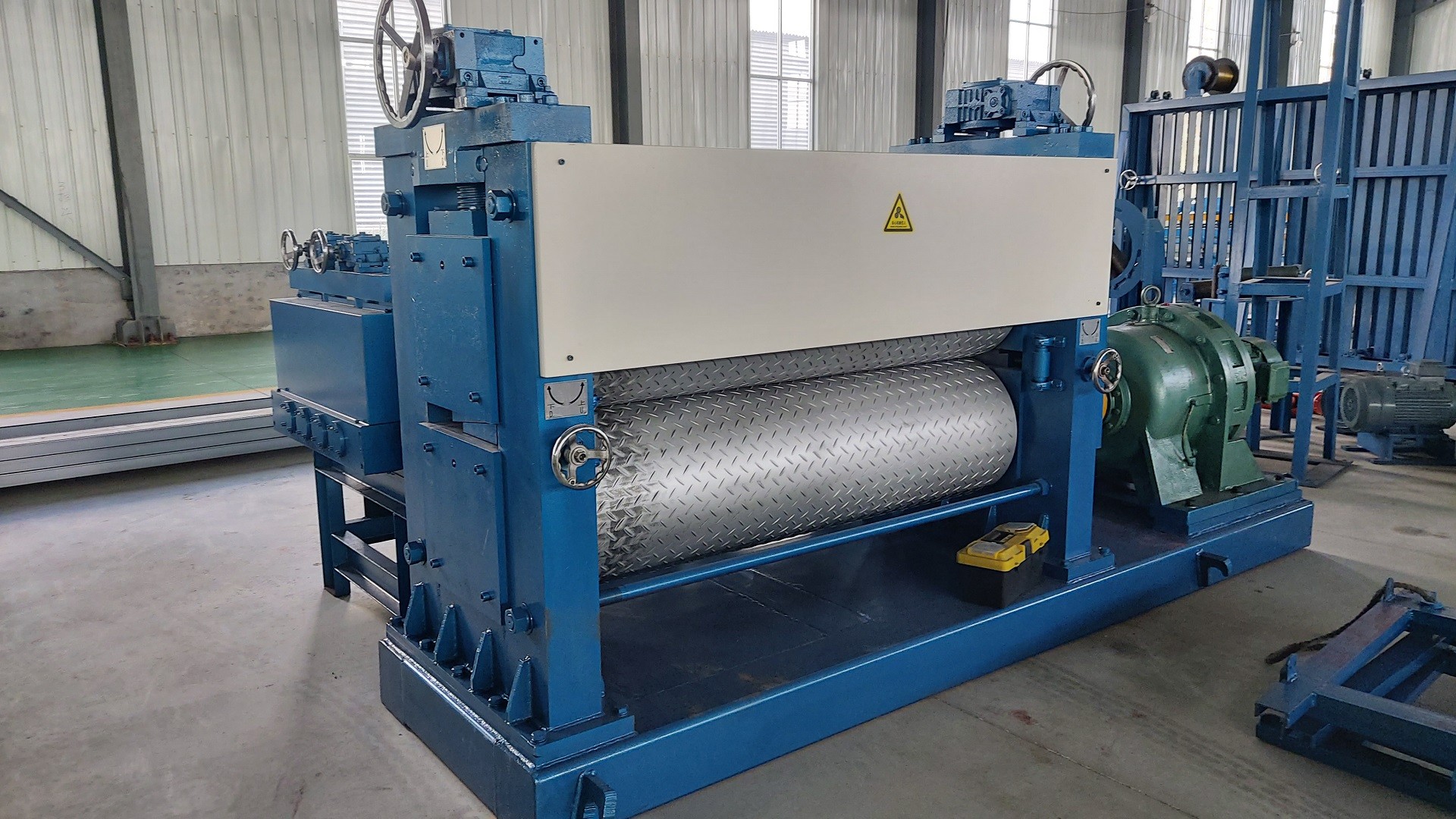

- 压花滚压机: 其上、下滚轮上均刻有特定图案。
- 驱动系统： 由电机驱动，通常采用频率控制以实现稳定的速度和压力。

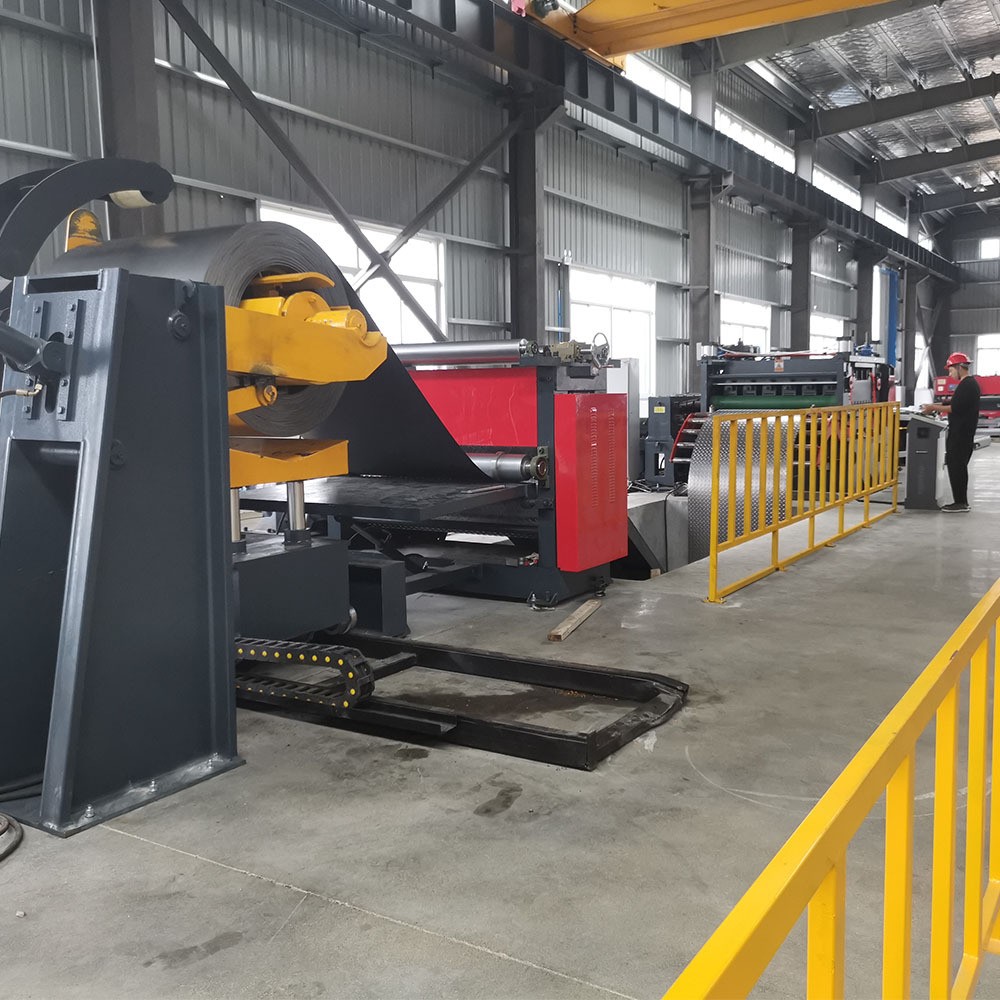

- 进料和卷取单元： 确保板材顺利进出；成品卷材卷绕整齐。
特征：
- 高速、高效生产
- 大规模生产的理想选择
- 可调节图案深度和压力控制
5.2冷冲压工艺
流程概述：
将铝板放置在模具之间，并在室温下使用液压或机械压力机进行压制，以形成凸起或凹陷的图案。
关键设备：
- 液压/机械压力机： 通过定制设计的模具提供成型力
- 冲压模具： 特定图案的模具，通常由钢或合金制成
- 进料系统： 确保准确定位和连续运行
特征：
- 清晰细致的图案
- 适用于深度或复杂的设计
- 适合小批量到中批量生产
5.3机械压花工艺
流程概述：
使用模具反复对铝板施加压力，以形成所需的纹理。这种方法通常用于样品制作或特殊订单。
关键设备：
- 压花机： 配备可互换的图案模具
- 模具系统： 可定制以支持多种模式
特征：
- 操作简单
- 高度灵活，适用于不同的模式
- 适合定制样品或小规模生产
5.4辊压成型工艺
流程概述：
铝板连续通过多组滚模，经过多个阶段逐渐形成图案和复杂的形状。
关键设备：
- 滚压成型机： 多机架滚轮系统，每组负责部分成型
- 控制系统： 调整速度和压力以确保尺寸精度
- 进料及输出系统： 确保一致的物料流和清洁的产品交付
特征：
- 生产效率高
- 适用于长型材或定制型材
- 提供出色的尺寸一致性
5.5摘要表
| 过程 | 关键设备 | 生产特点 | 最佳用例 |
| 滚筒压花 | 压花机、花纹辊 | 快速、大批量生产 | 标准图案床单 |
| 冷冲压 | 液压/机械压力机、冲压模具 | 图案清晰，适合复杂的设计 | 中小批量 |
| 机械压花 | 压机、定制模具 | 灵活、易于操作 | 样品、多样化图案产品 |
| 辊压成型 | 滚压成型机，多滚轮设置 | 连续成型，尺寸精确 | 长图案条，特殊轮廓 |
6.0为什么选择铝花纹板？
铝花纹板的优点
铝花纹板集强度高、重量轻、防滑、美观和耐腐蚀等多种优势于一身，是一种用途广泛的金属材料。无论用于工业安全地板、运输车辆部件还是建筑装饰表面，铝花纹板都能提供可靠、经济且美观的解决方案。
- 轻巧而坚固
铝花纹板兼具轻质和高强度。其重量约为同等体积的碳钢或不锈钢的三分之一，大大降低了搬运、运输和安装成本。 - 卓越的防滑性能
凸起的图案增加了表面摩擦力，有效防止滑倒，非常适合工厂、坡道、人行道和其他潮湿、油腻或人流量大的区域。 - 高度耐用
它具有抗冲击、抗刮擦和抗腐蚀性能，在恶劣条件下表现良好，使用寿命长。 - 卓越的耐腐蚀性
铝表面形成的天然氧化层提供了优异的防腐性能。5754铝合金系列特别适用于盐雾和海洋环境。 - 易于加工且外观精美
可以轻松切割、焊接、涂漆或阳极氧化，提供适合墙壁、展示区、设备外壳等的现代工业外观。
7.0铝花纹板的表面处理
铝花纹板的表面处理不仅增强了其功能图案，而且直接影响其外观、耐用性和寿命。
| 表面处理 | 特性及应用 |
| 磨光 | 标准表面处理，表面明亮自然，无需进一步加工即可使用 |
| 阳极氧化 | 增强耐腐蚀性和美观性，适用于室内外装饰应用 |
| 粉末涂料 | 添加颜色和保护层，非常适合需要视觉效果的应用（注意：可能会随着时间的推移而磨损） |
| 化学蚀刻 | 创建用于装饰的纹理图案 |
| 喷砂 | 消除表面粗糙度，形成均匀的哑光效果 |
| 机械压花 | 使用模具获得清晰的图案和光滑的表面，通常应用于菱形板样式 |
8.0花纹板与菱形板——哪个更好？
铝花纹板和菱形板的选择很大程度上取决于具体的应用场景：
8.1金刚石板
- 更深的表面图案具有很强的防滑性能 — 非常适合重型人行道、坡道和防滑平台。
- 耐磨且注重安全 — 适用于对安全标准要求较高的区域。
8.2花纹板
- 降低制造成本 — 适用于一般工业地板、机器平台或装饰区域。
- 外观整洁美观 — 适合功能性和美观性都很重要的环境。
9.0术语：花纹板、菱形板、花纹板
| 姓名 | 主要特点 | 典型应用 |
| 花纹板 | 表面有花纹（包括棋盘格、五条纹等）的金属板的总称 | 建筑、装饰、一般工业 |
| 金刚石板 | 表面采用菱形凸起图案，可增加牵引力 | 工业地板、坡道、防滑区 |
| 踏板 | 强调“防滑”和“踏步”功能 | 楼梯踏板、人行道、交通设施 |
选择技巧
优先考虑 重量轻且耐腐蚀 → 选择 铝板
优先考虑 成本效益和强度 → 选择 钢板
为了 恶劣环境 （湿度、腐蚀性条件）或 高端装饰需求 → 选择 不锈钢花纹板
10.0不同铝花纹板安全防滑性能分析
10.1防滑花纹的功能和类型
花纹板表面的凸起花纹有效增加摩擦力，增强抓地力，保障行走安全。常见的防滑花纹包括：
- 钻石图案

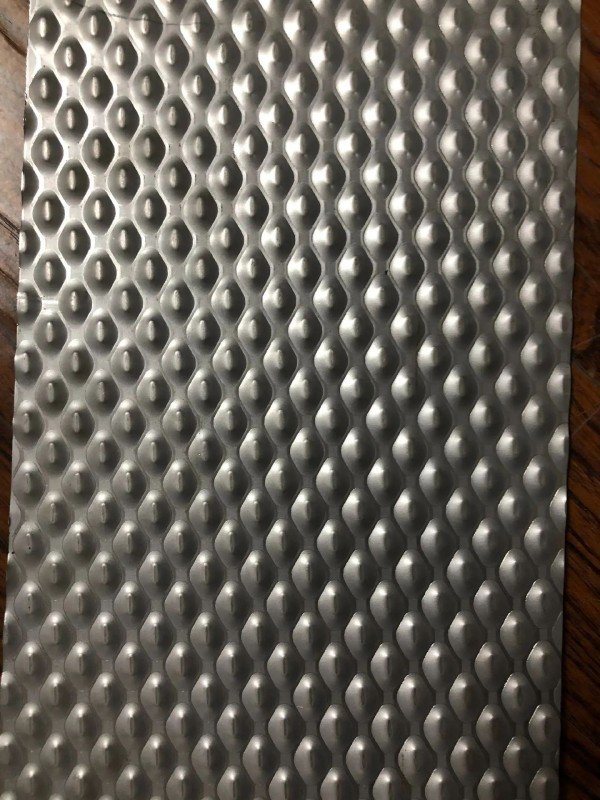

提供强大的抓地力，广泛应用于车辆地板、坡道和其他需要高防滑性能的地方。 - 扁豆图案

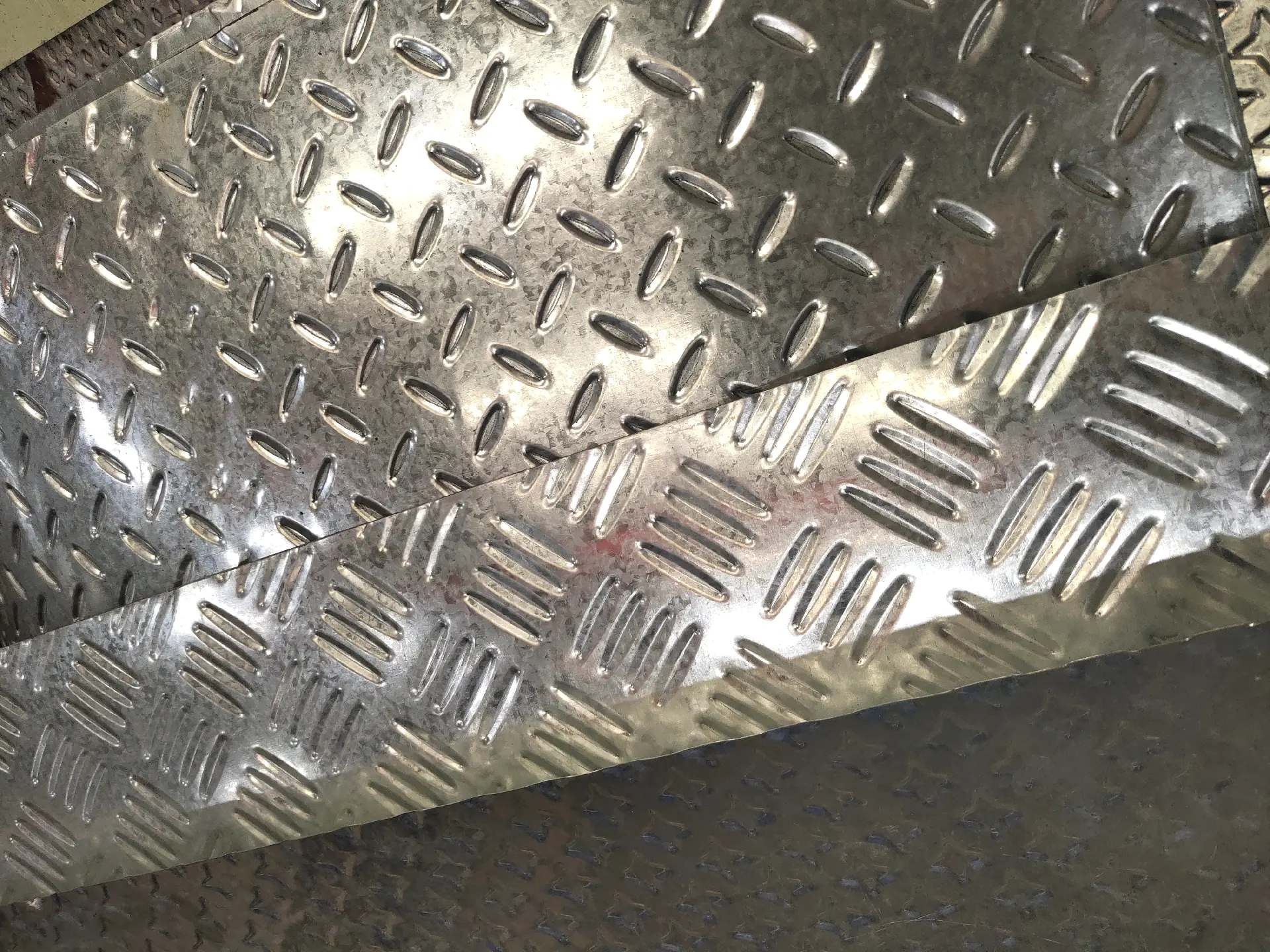

兼顾美观与防滑性能，常用于建筑装饰和室内/室外内饰。 - 叶子图案
提供更高的摩擦力，适用于码头、化工厂和其他特殊区域等潮湿环境。
10.2材料对安全性能的影响
| 材料 | 防滑性能 | 耐腐蚀 | 典型应用领域 |
| 铝 | 好的 | 出色的 | 车辆、楼梯、装卸坡道 |
| 不锈钢 | 出色的 | 出色的 | 食品加工厂、船舶甲板、化工设备 |
| 镀锌钢 | 平均的 | 好的 | 工业厂房、车间、重型平台 |
10.3制造工艺对防滑效果的影响
- 冷压花
产生深而均匀的图案，适用于需要持续高抓地力的区域。 - 热压花
增强纹理耐久性，非常适合高压和经常踩踏的环境。
10.4耐磨性和耐候性
高品质铝制花纹板具有优异的耐磨性，即使在人流量大或使用频率高的区域也能长期保持防滑性能。铝和不锈钢表面的天然氧化层具有防腐保护作用，使其在潮湿和化学腐蚀的环境中也能保持稳定的性能，确保耐用性和安全性。
