ทำความเข้าใจเกี่ยวกับมุมเอียง มุมเอียงมุม การกลึง และการปัดเศษในการออกแบบผลิตภัณฑ์

การแนะนำ

ในด้านวิศวกรรม การผลิต และการออกแบบผลิตภัณฑ์ การเคลือบขอบมีบทบาทสำคัญทั้งในด้านการใช้งานและความสวยงาม เทคนิคต่างๆ เช่น การลบมุม การเอียง การปาด และการปัดเศษ อาจดูคล้ายกันในตอนแรก แต่แต่ละเทคนิคมีจุดประสงค์ที่แตกต่างกันขึ้นอยู่กับการใช้งาน ตั้งแต่การปรับปรุงความปลอดภัยและการประกอบ ไปจนถึงการลดความเข้มข้นของความเครียดและการเพิ่มความสวยงาม การเลือกการเคลือบขอบที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพและประสบการณ์การใช้งานที่เหมาะสมที่สุด

บทความนี้ให้ภาพรวมที่ครอบคลุมของการดัดแปลงขอบทั่วไปเหล่านี้—โดยการกำหนดรูปทรง ฟังก์ชัน วิธีการตัดเฉือน สัญลักษณ์การวาด และความแตกต่างที่สำคัญ—ซึ่งช่วยให้ผู้ออกแบบและวิศวกรสามารถตัดสินใจอย่างรอบรู้ตลอดกระบวนการพัฒนาผลิตภัณฑ์

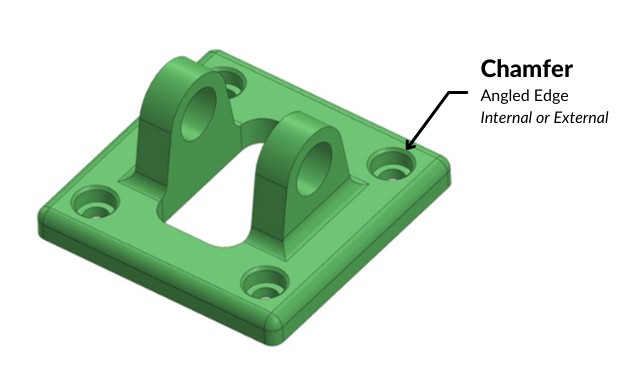

1.0มุมเฉียง

คำนิยาม:

มุมเฉียงคือขอบเอียงที่เชื่อมพื้นผิวสองพื้นผิวเข้าด้วยกัน โดยทั่วไปจะตัดเป็นมุม 45° แม้ว่าอาจใช้มุมที่ไม่ใช่มาตรฐานอื่นๆ เช่น 30° หรือ 60° ก็ได้ มุมเฉียงสามารถใช้ได้กับทั้งขอบด้านในและด้านนอก และมักจะกำหนดขนาดไว้

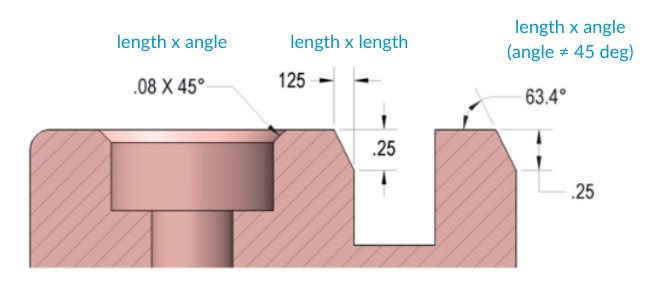

งานกลึงและการกำหนดขนาด:

โดยทั่วไปแล้วมุมเฉียงจะระบุโดยใช้มุม + ความยาวขา หรือขนาดสองขา สำหรับมุมเฉียงที่ไม่ใช่ 45° มักต้องอ้างอิงถึงข้อมูลอ้างอิง คำอธิบายประกอบแบบ เช่น “2×45°” ระบุว่ามีมุมเฉียงสองมุม โดยแต่ละมุมมีมุม 45° และความยาวขา 2 มม.

การใช้งาน:

มีการใช้มุมเฉียงกันอย่างแพร่หลายในเครื่องจักรกล การผลิตโลหะ งานไม้ การทำเฟอร์นิเจอร์ การทำกรอบรูป และแบบหล่อคอนกรีต ในงานวิศวกรรมเครื่องกล มุมเฉียงมักใช้เพื่อการประกอบ การนำร่อง และการป้องกันขอบ ตัวอย่างเช่น มุมเฉียงมักใช้ที่รูของสกรูเพื่อนำทางตัวยึด

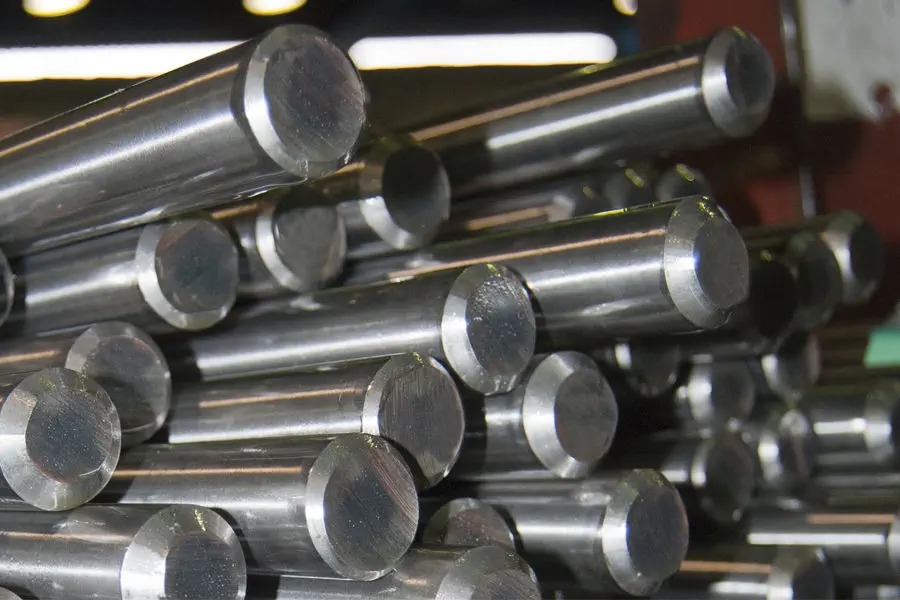

2.0เอียง

คำนิยาม:

มุมเอียงคือพื้นผิวมุมที่เปลี่ยนผ่านระหว่างสองหน้า โดยปกติจะอยู่ระหว่าง 25° ถึง 45° แม้ว่าอาจใช้มุมอื่นๆ ก็ได้ ขึ้นอยู่กับความต้องการด้านการใช้งานหรือด้านภาพ มุมเอียงมีแนวคิดที่กว้างกว่ามุมเฉียง และมักเน้นการเปลี่ยนแปลงมุมที่ราบรื่นและค่อยเป็นค่อยไปมากขึ้น

ฟังก์ชั่น:

• ช่วยให้การเปลี่ยนผ่านระหว่างภาพและการใช้งานเป็นไปอย่างราบรื่นระหว่างพื้นผิว
• ปรับปรุงโครงร่างและรูปทรงของผลิตภัณฑ์

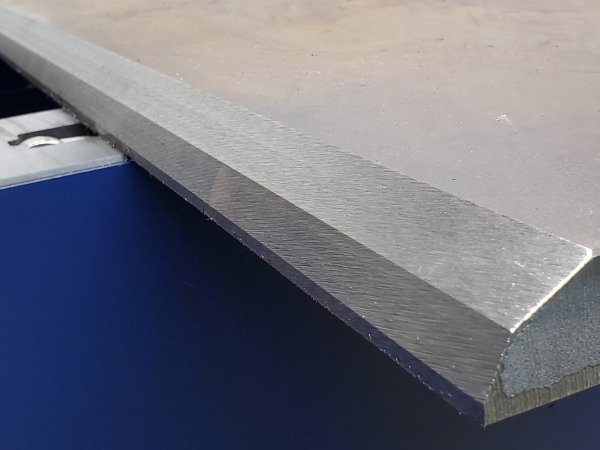

• มักใช้ในการเตรียมการเชื่อม การเอียงท่อ และการออกแบบขอบแม่พิมพ์

การใช้งาน:

มักพบมุมเอียงในรายละเอียดทางสถาปัตยกรรม การออกแบบเฟอร์นิเจอร์ การตกแต่งกระจกและแผ่นโลหะ และท่อเชื่อม

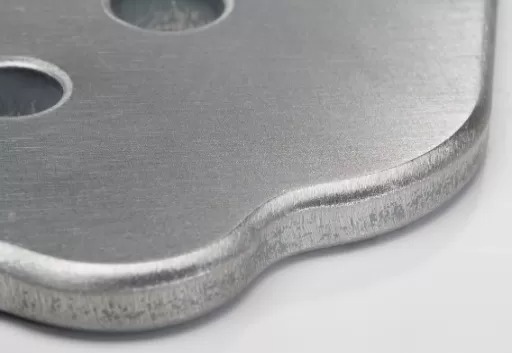

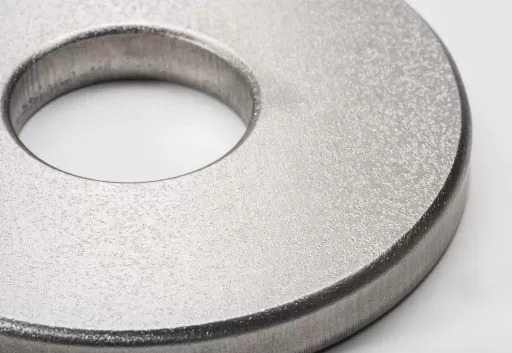

3.0เนื้อปลา / เนื้อปลากลม

คำนิยาม:

การปาดผิว (หรือแบบกลม) คือการเปลี่ยนผ่านแบบโค้งมนระหว่างพื้นผิวสองพื้นผิว โดยทั่วไปจะกำหนดด้วยรัศมี การปาดผิวอาจเป็นแบบเว้า (มุมภายใน) หรือแบบนูน (มุมภายนอก) และใช้เพื่อทำให้จุดตัดที่แหลมคมเรียบเนียนขึ้น การปาดผิวประเภทนี้จัดอยู่ในประเภทการตกแต่งแบบรัศมีที่กว้างกว่า

ฟังก์ชั่น:

• ลดความเครียด สมาธิ และความเหนื่อยล้า
• เพิ่มหลักสรีรศาสตร์และความสบายในการจัดการ
• ทำให้การเปลี่ยนผ่านทางภาพดูนุ่มนวลลงเพื่อจุดประสงค์ด้านสุนทรียศาสตร์
• ช่วยปรับปรุงความสมบูรณ์ของโครงสร้าง โดยเฉพาะในส่วนรับน้ำหนักหรือส่วนที่เคลื่อนไหว

งานกลึง:

โดยทั่วไปแล้วการกลึงร่องจะใช้วิธีกัด CNC การกลึง หรือ EDM แบบลวด ภาพวาดทางเทคนิคระบุรัศมีการกลึงร่องเป็นค่า R + (เช่น R5, R10)

การใช้งาน:

มักใช้ในตู้หุ้มผลิตภัณฑ์ เฟอร์นิเจอร์เด็ก ตัวเรือนอิเล็กทรอนิกส์ และส่วนประกอบเครื่องจักร เช่น ฟันเฟืองหรือไหล่เพลา ตัวอย่างเช่น ร่องฟันเฟืองมีความสำคัญในชิ้นส่วนช่วงล่างของรถยนต์เพื่อลดความล้มเหลวจากความล้า

4.0การปัดเศษ

คำนิยาม:

การปัดเศษหมายถึงวิธีการทั่วไปในการทำให้ขอบคมของชิ้นส่วนอ่อนลง โดยมักจะไม่มีการระบุรัศมีที่ชัดเจน โดยทั่วไปมักใช้เพื่อเหตุผลด้านสรีรศาสตร์ ความปลอดภัย และรูปลักษณ์

ลักษณะเฉพาะ:

• การบำบัดเพื่อทำให้ขอบนุ่มแบบไม่จำเพาะ
• ใช้เพื่อปรับปรุงความสะดวกสบายและความปลอดภัยของผู้ใช้
• มักใช้ในผลิตภัณฑ์อุปโภคบริโภค เฟอร์นิเจอร์ และอุปกรณ์พกพา

5.0Chamfer แปลว่าอะไร

แชมเฟอร์หมายถึงขอบเอียงหรือมุมเฉียงที่เชื่อมต่อพื้นผิวสองพื้นผิวเข้าด้วยกัน โดยทั่วไปจะตัดเป็นมุม 45 องศา แม้ว่าอาจใช้มุมอื่น เช่น 30° หรือ 60° ก็ได้ แชมเฟอร์เป็นพื้นผิวเรียบลาดเอียงที่สร้างขึ้นที่มุมหรือขอบของชิ้นส่วน ใช้เพื่อลบขอบคมและอำนวยความสะดวกในการประกอบ

จุดสำคัญเกี่ยวกับ Chamfers:

คำนิยาม: มุมเฉียงคือมุมหรือขอบที่ถูกตัดออก ทำให้เกิดการเปลี่ยนผ่านแบบเอียงระหว่างพื้นผิวที่อยู่ติดกันสองพื้นผิว

มุมทั่วไป: โดยทั่วไปคือ 45° แต่สามารถเปลี่ยนแปลงได้ขึ้นอยู่กับความต้องการการออกแบบ

ตัวอย่างสัญลักษณ์: “2×45°” หมายถึง มุมเอียง 2 มุม โดยแต่ละมุมมีมุม 45° และมีความยาวขาตามที่กำหนด (เช่น 2 มม.)

ที่ตั้ง:สามารถใช้ได้กับทั้งขอบภายในและภายนอก

การทำงาน:

• เพิ่มความปลอดภัยด้วยการกำจัดมุมแหลมคม
• ช่วยให้การประกอบและจัดตำแหน่งชิ้นส่วนง่ายดาย
• เตรียมขอบสำหรับการเชื่อมหรือการคว้านรู
• เพิ่มความสวยงามให้กับรูปลักษณ์ภายนอก
• ลดความเครียดสมาธิ

การลบมุมเป็นสิ่งสำคัญอย่างยิ่งในส่วนประกอบทางกล เช่น รูสกรู ส่วนต่อประสานชิ้นส่วน และขอบที่ผ่านการกลึง ซึ่งความแม่นยำและความพอดีถือเป็นสิ่งสำคัญ

6.0การพิจารณาวัสดุและการตั้งค่าการตกแต่งขอบ

7.0ความคล้ายคลึงกันระหว่างการแล่เนื้อปลาและการปัดเศษ

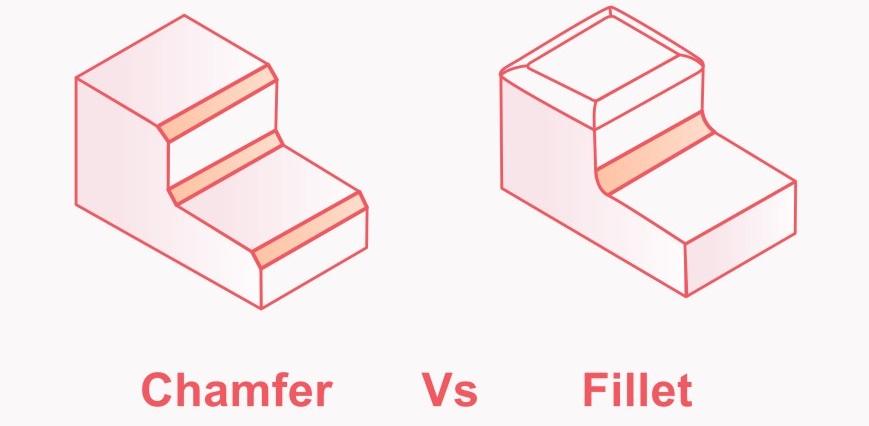

8.0ความแตกต่างที่สำคัญระหว่างการปาดขอบและการปาดขอบ

9.0ความแตกต่างระหว่าง Chamfer และ Bevel

• โดยทั่วไปแล้ว มุมเอียงหมายถึงพื้นผิวเอียงที่ตัดขวางขอบ โดยมักใช้เพื่อจุดประสงค์ด้านสุนทรียศาสตร์หรือการเปลี่ยนแปลงโดยทั่วไป
• การลบมุมเป็นคุณลักษณะที่เฉพาะเจาะจงมากขึ้น ซึ่งใช้เพื่อวัตถุประสงค์ในการทำงาน เช่น การจัดตำแหน่งหรือความปลอดภัย และรวมถึงข้อกำหนดเกี่ยวกับมิติที่แน่นอน
• มุมเฉียงทุกประเภทสามารถถือเป็นมุมเอียงได้ แต่มุมเอียงบางประเภทก็ไม่ใช่ว่าจะถือเป็นมุมเฉียงได้

10.0การปาดขอบ vs การขัดแต่งขอบ

การตัดมุมเฉียง:

• กระบวนการควบคุมการตัดขอบหรือมุมที่มุมที่ระบุ
• ปรับปรุงรูปลักษณ์ ความพอดี และลดจุดเครียด
• มีขนาดที่แม่นยำในภาพวาดทางเทคนิค โดยมักระบุไว้ตามมาตรฐาน ISO 13715 (เช่น C0.5)

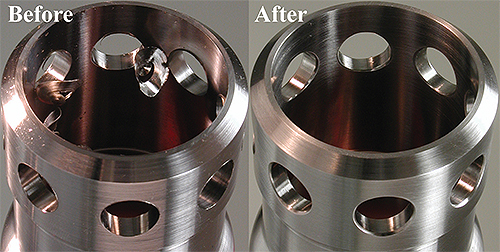

การลบคม:

• เน้นการกำจัดเสี้ยนหรือขอบหยาบที่เกิดจากการกลึงหรือการตัด
• มุ่งเน้นยกระดับความปลอดภัยและคุณภาพผลิตภัณฑ์
• มีข้อกำหนดด้านมิติที่เข้มงวดน้อยกว่าและมักเป็นเรื่องส่วนตัว

การบรรลุถึงการตกแต่งขอบที่เหมาะสมที่สุด

• ระยะการออกแบบ: เลือกการตกแต่งขอบตามการใช้งาน ใช้การกลึงร่องสำหรับบริเวณที่เสี่ยงต่อแรงกด และใช้การกลึงมุมเฉียงสำหรับพื้นผิวที่ประกบกัน
• เฟสการกลึง: ใช้เครื่องมือที่เหมาะสม เช่น เครื่องกัดมุมเฉียง เครื่องกัดโค้ง หรือเส้นทางเครื่องมือ CNC
• ระยะการตรวจสอบ: ตรวจสอบความเรียบร้อยของพื้นผิว ความแม่นยำของความคลาดเคลื่อน และตรวจสอบว่าขอบทั้งหมดได้รับการลบครีบหรือปรับแต่งอย่างถูกต้องหรือไม่

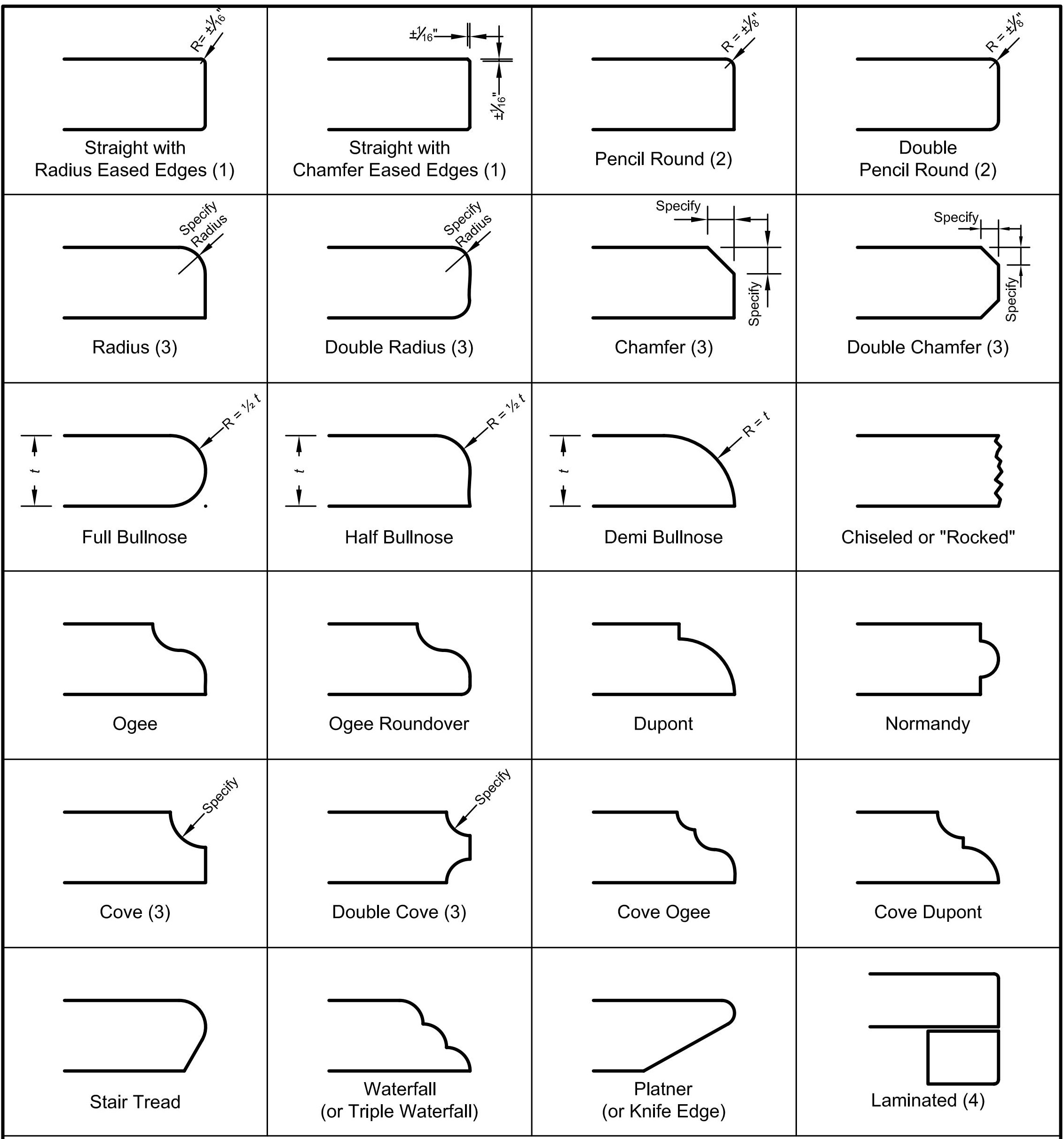

11.0ประเภทโปรไฟล์ขอบเอียง

บทสรุป

การปาดขอบ การปาดมุม การปาดมุม และการปัดเศษเป็นกระบวนการตกแต่งขอบที่สำคัญในงานวิศวกรรม การผลิต และการออกแบบ การทำความเข้าใจคุณสมบัติเฉพาะและการใช้งานที่เหมาะสมของกระบวนการเหล่านี้จะช่วยให้มั่นใจได้ว่าแต่ละชิ้นส่วนไม่เพียงแต่ทำงานได้อย่างเหมาะสมภายใต้แรงกดดันทางกลเท่านั้น แต่ยังเป็นไปตามข้อกำหนดด้านสรีรศาสตร์ ความสวยงาม และความปลอดภัยอีกด้วย การเลือกกระบวนการตกแต่งขอบที่ถูกต้องสามารถยกระดับคุณภาพโดยรวมและการใช้งานของผลิตภัณฑ์ใดๆ ก็ได้
