1.0Различия между снятием фаски и снятием фаски

При обработке труб, изготовлении металла и подготовке к сварке как скашивание, так и снятие фаски являются распространенными методами отделки кромок. Хотя они могут показаться похожими, они существенно различаются по назначению, конструкции угла, области применения и методам обработки.

1.1Основные определения

1.2Сравнение целей

Тип процесса	Основная цель
Снятие фаски	Устраняет острые края, улучшает качество сборки, повышает безопасность и эстетичность.
Скашивание	Подготавливает концы или кромки труб к сварке, увеличивает провар и прочность соединения.

1.3Методы обработки

Распространенные методы снятия фаски:

• Ручная шлифовка: Экономически эффективен, подходит для использования на месте; более низкая консистенция.
• Портативный станок для снятия фаски: Более высокая эффективность, мобильность, идеально подходит для небольших и средних партий работ.
• Стационарная система снятия фаски: Высокая точность, поддерживает V-, U- и J-образные пазы; подходит для автоматизации.
• Плазменная или газовая резка: Идеально подходит для толстостенных труб; позволяет одновременно резать и снимать фаску.

Распространенные методы снятия фаски:

• Фреза для снятия фаски: Используется на фрезерных и токарных станках с ЧПУ; обеспечивает высокую точность.
• Измеритель фаски / линейка: Поддерживает ручное управление; подходит для небольших объемов или полевых работ.
• Инструменты для снятия заусенцев / Шлифовальные круги: Для пластика, стекла или легкой обработки кромок.

1.4Сравнение приложений

1.5 Является ли снятие фаски разновидностью скашивания?

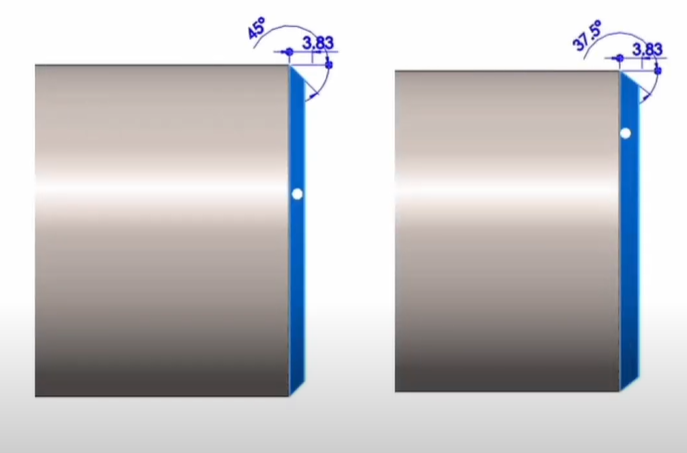

Технически, фаску можно считать определенным типом скоса, обычно под фиксированным углом 45°. Однако ее предполагаемая функция и глубина обработки различны:

• Фаска: Используется при точной обработке, улучшении посадки сборочных единиц и удалении заусенцев с кромок.
• Скос: Основное внимание уделяется структурным соединениям и подготовке к сварке.

2.0Распространенные методы снятия фаски с труб

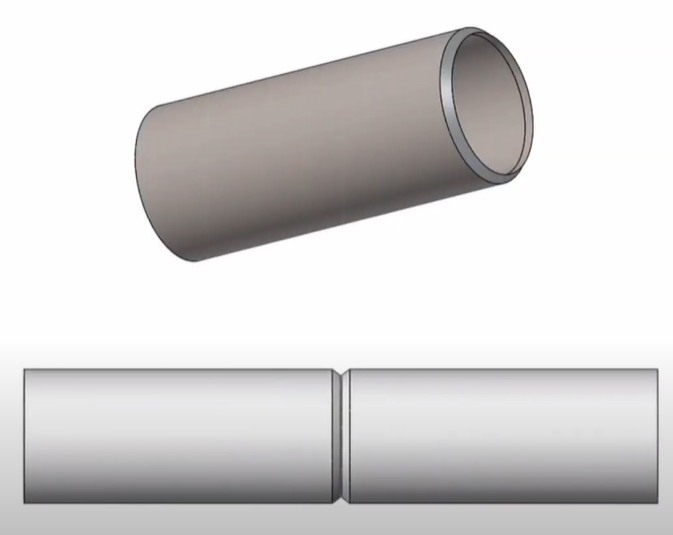

Перед сваркой труб или изготовлением соединений часто выполняется скашивание кромок на конце трубы для создания наклонной поверхности. Это обеспечивает более глубокое проникновение сварки и более прочные структурные связи. Наиболее распространенный угол скоса составляет 37,5°, но его можно регулировать в зависимости от конкретных технологических требований. Ниже приведены типичные методы скашивания кромок и их характеристики:

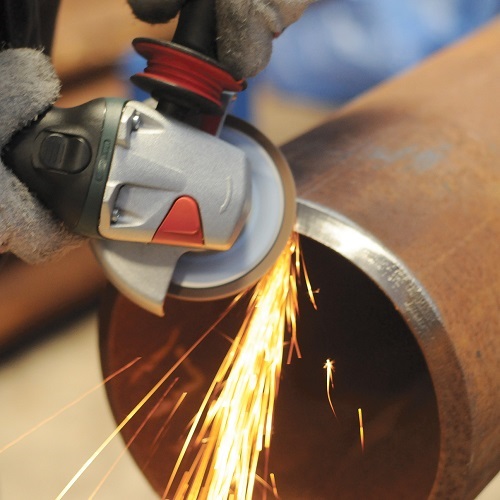

2.1Снятие фаски с помощью угловой шлифовальной машины:

Использование ручной угловой шлифовальной машины для ручного создания фаски на конце трубы. Это самый простой метод снятия фаски с трубы.

• Экономически эффективно: Один из самых недорогих вариантов, идеально подходящий для небольших партий или ремонтных работ.
• Зависит от оператора: Требует квалифицированной рабочей силы для поддержания правильного угла и глубины.
• Непостоянное качество: Трудно обеспечить одинаковые фаски на нескольких трубах.
• Кропотливый: Неэффективно для крупносерийного производства.
• Пыль и мусор: Образует искры и металлическую пыль, что увеличивает время очистки и создает проблемы безопасности.

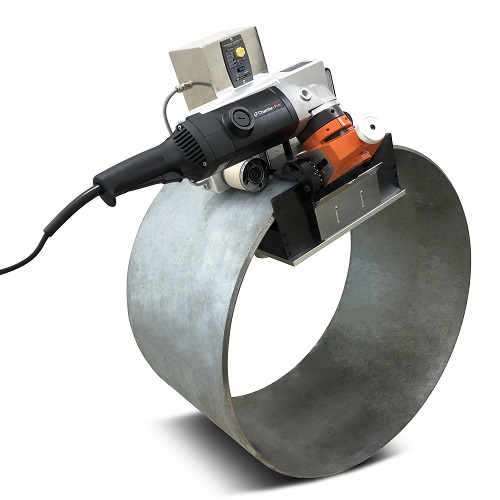

2.2Переносной станок для снятия фаски с труб:

Более эффективная механизированная альтернатива для контролируемой резки фасок в полевых условиях.

• Улучшенная безопасность: Обеспечивает большую устойчивость и снижает риск по сравнению с ручным шлифованием.
• Более высокая эффективность: Подходит для операций среднего объема; сокращает время труда.
• Дружелюбный к полю: Компактный и портативный, идеально подходит для работы на месте.
• Ограниченная вместимость: Не рекомендуется для крупномасштабного производства из-за низкой непрерывной производительности.

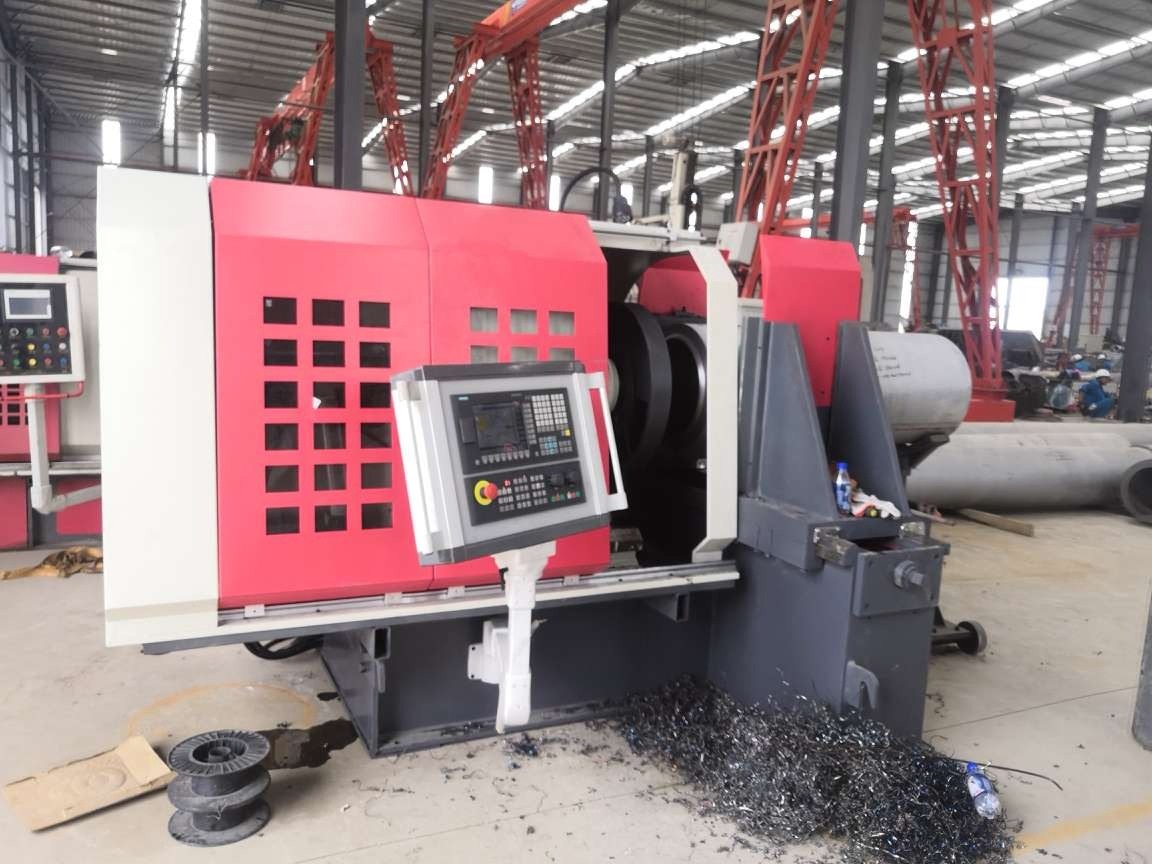

2.3Стационарный станок для снятия фаски с труб:

Разработано для промышленных операций и линий автоматизации с упором на последовательность и скорость.

• Универсальные профили скосов: Поддерживает различные типы сварных кромок, включая V-, J- и U-образные канавки.
• Стабильная обработка: Обеспечивает точный контроль угла и постоянную глубину подачи.
• Готов к автоматизации: Может быть интегрирован в линии с ЧПУ для непрерывной работы.
• Чистый и без сколов: Некоторые модели предлагают обработку без стружки, что обеспечивает минимальную очистку.
• Высокая производительность: Короткое время цикла и высокая производительность.
• Более высокие первоначальные затраты: Требуются значительные первоначальные инвестиции, подходит для стационарных производственных линий.

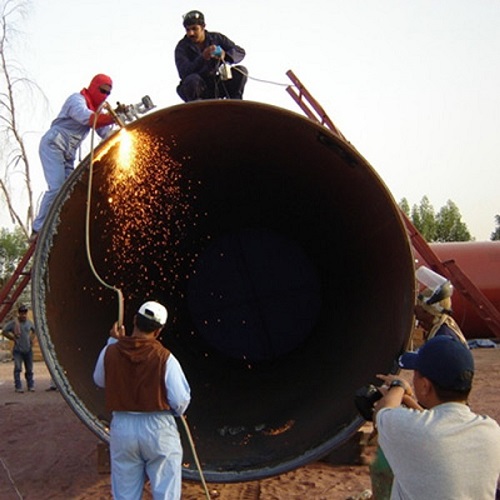

2.4Плазменная или газокислородная резка под углом:

Использует технологию термической резки для плавления и снятия фаски с концов труб, что особенно эффективно для толстых или высокопрочных материалов.

• Идеально подходит для толстостенных труб: Хорошо подходит для труб из нержавеющей стали, углеродистой стали и сплавов.
• Гибкие углы: Позволяет программировать многоугловые скосы, такие как X- и K-образные канавки.
• Быстрая резка: Эффективно для производства изделий большого диаметра или больших объемов.
• Зона термического влияния (ЗТВ): Требуется тщательный контроль температуры, чтобы избежать термической деформации или металлургических изменений.
• Совместимость с ЧПУ: Часто используется в сочетании с автоматизированными системами позиционирования и резки.

Сводка сравнения методов
