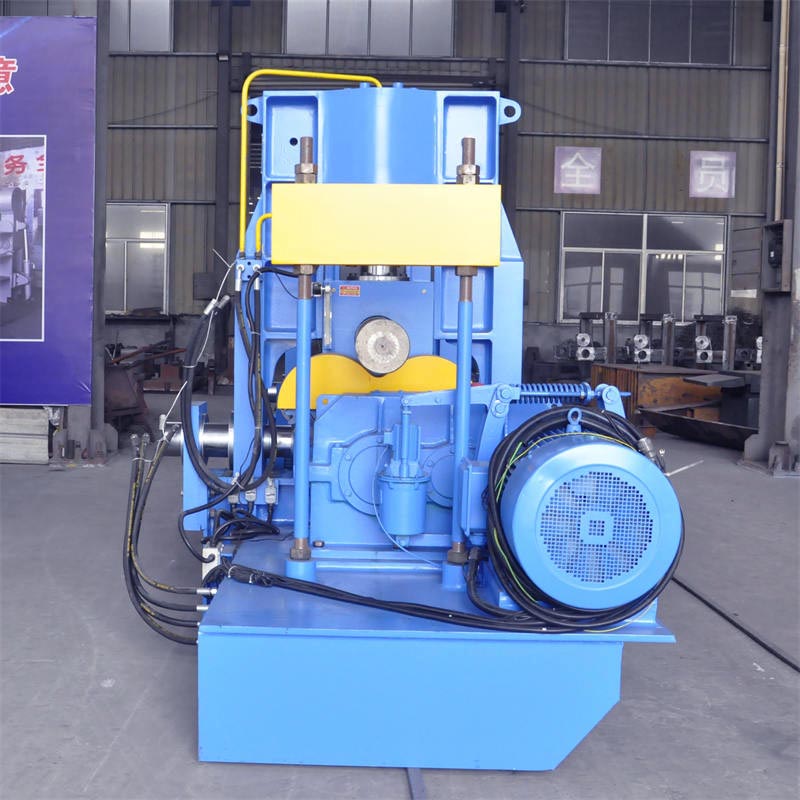

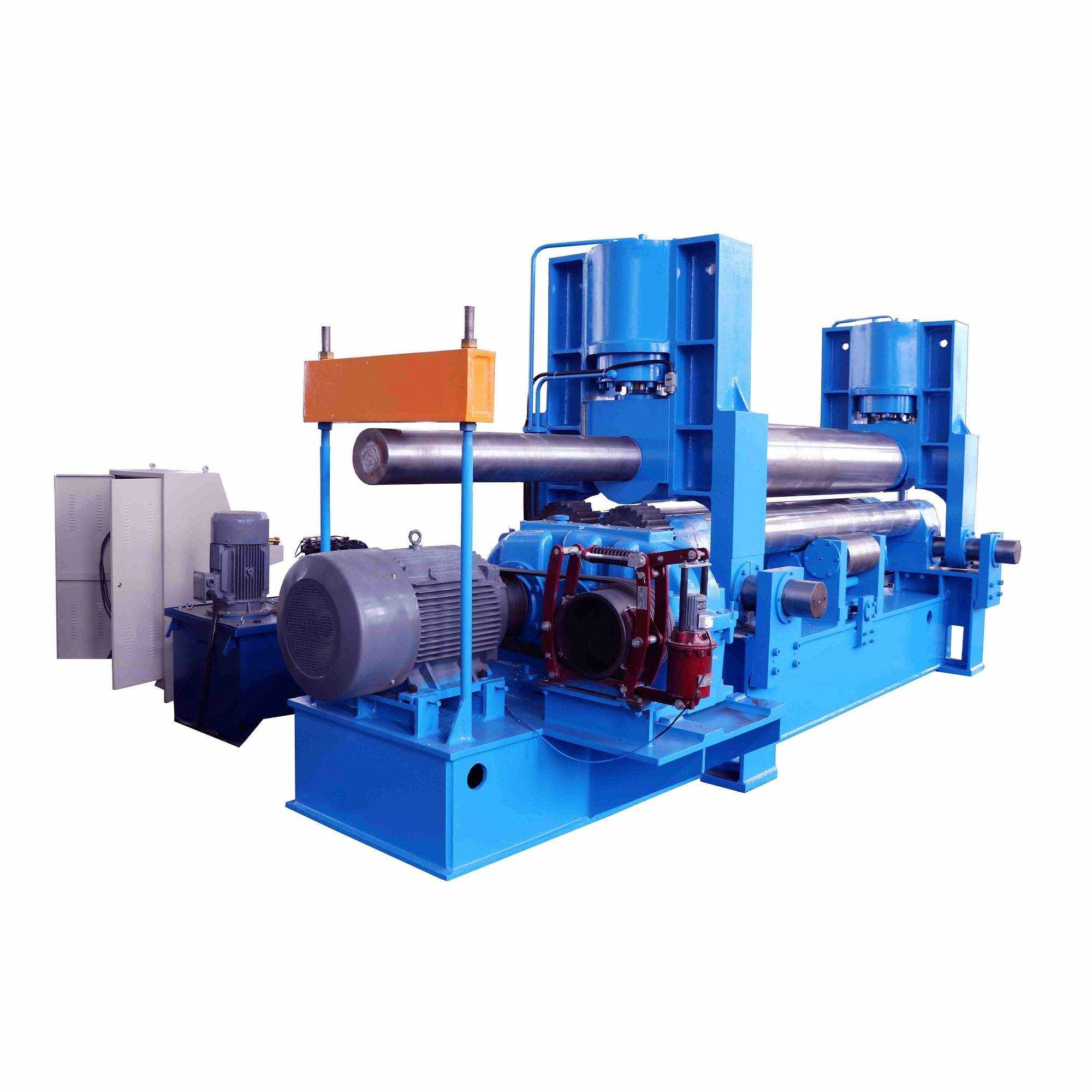

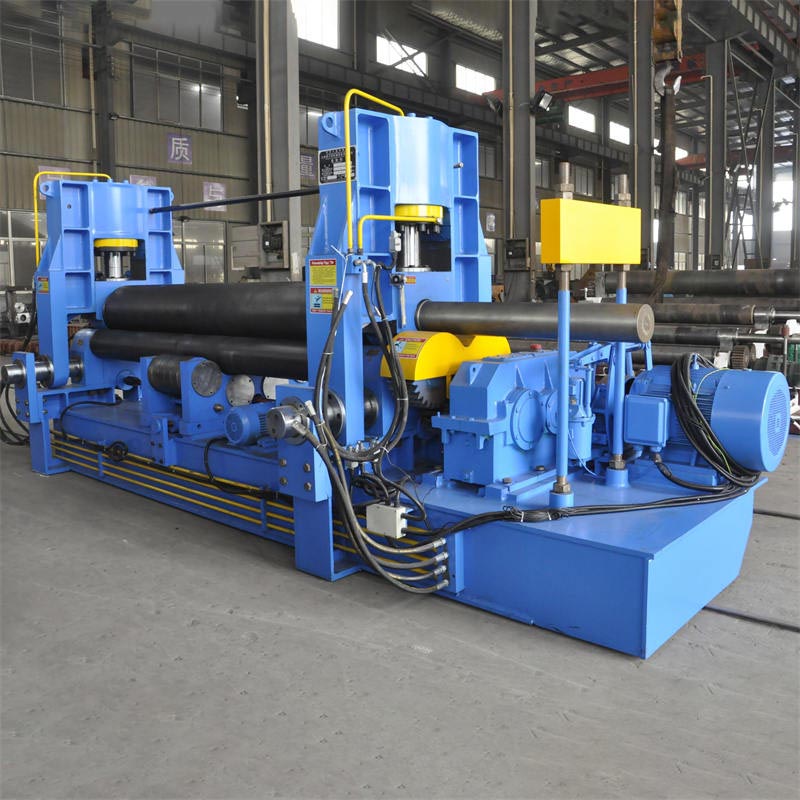

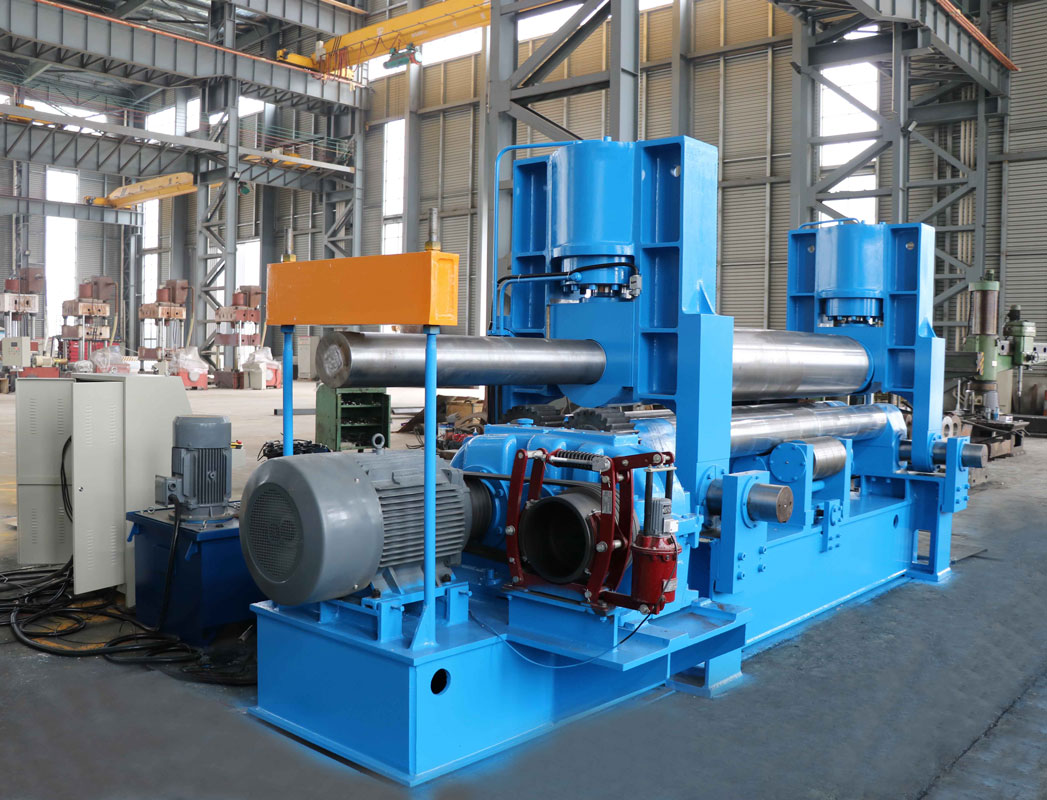

Máquina de laminação de chapas universais com rolo superior W11S

Máquina de Dobra de Chapas Universal de 3 Rolos (W11S) – Apresentação do Produto

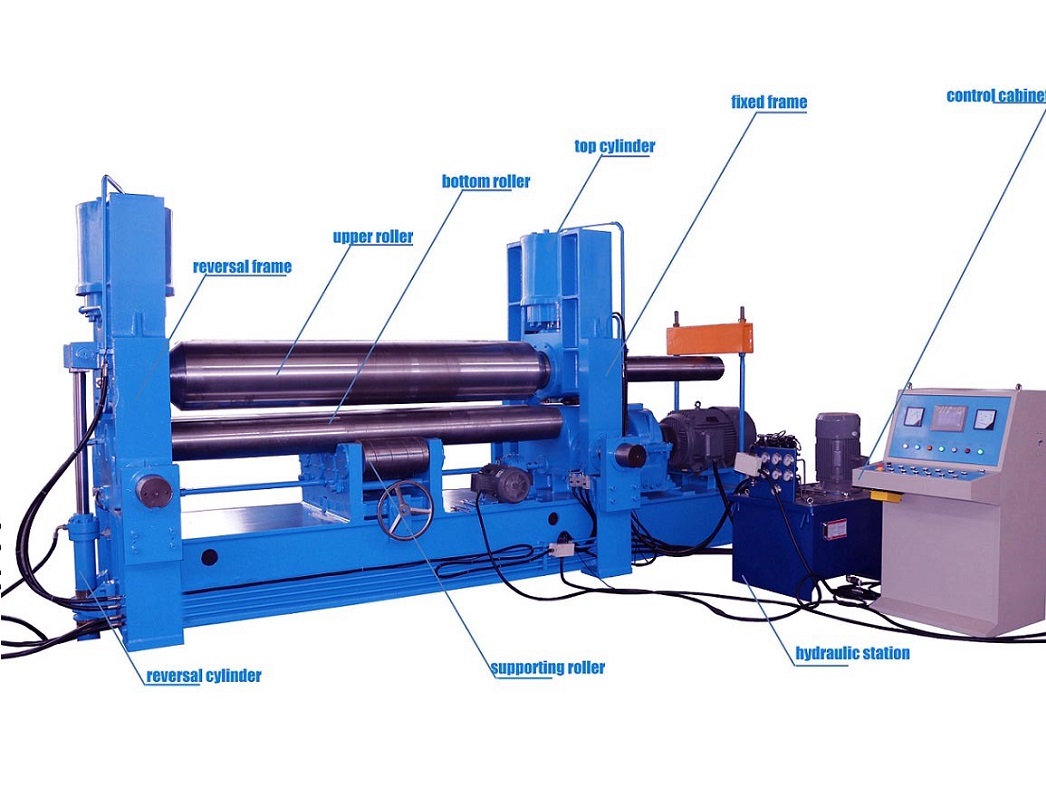

Estrutura e princípio de funcionamento

• Estrutura de três rolos: Um rolo superior e dois rolos inferiores. rolo superior (tipo universal) tem formato de tambor, com rolos de suporte sob os rolos inferiores para precisão em diferentes espessuras de chapa.
• Movimento do rolo superior: O rolo superior da máquina de laminação de chapas W11S pode se mover verticalmente (transmissão hidráulica) e horizontalmente (transmissão mecânica), permitindo pré-dobramento de alta precisão e múltiplas formas de dobra.
• Sistema de acionamento:Os dois rolos inferiores são acionados por um motor e um redutor, enquanto os rolo superior da máquina de dobrar chapas de rolo superior W11S fornece prensagem e posicionamento hidráulicos.
• Dispositivo de tombamento: Estrutura basculante hidráulica para fácil remoção da peça de trabalho.
• Dispositivo de rolamento cônico: O Máquina de laminação de placas hidráulica universal W11S de 3 rolos pode ser equipado com um dispositivo de laminação cônica para produzir cones dentro de uma determinada faixa.

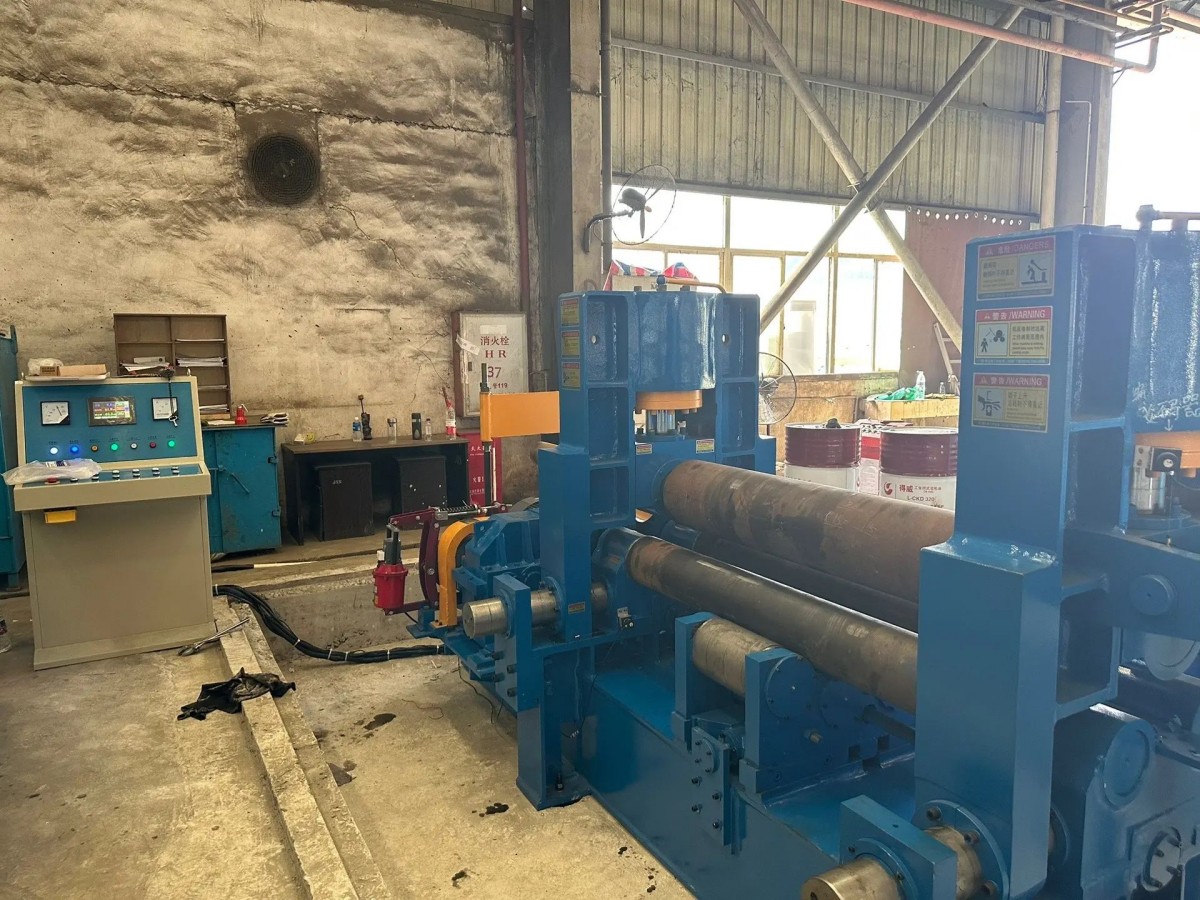

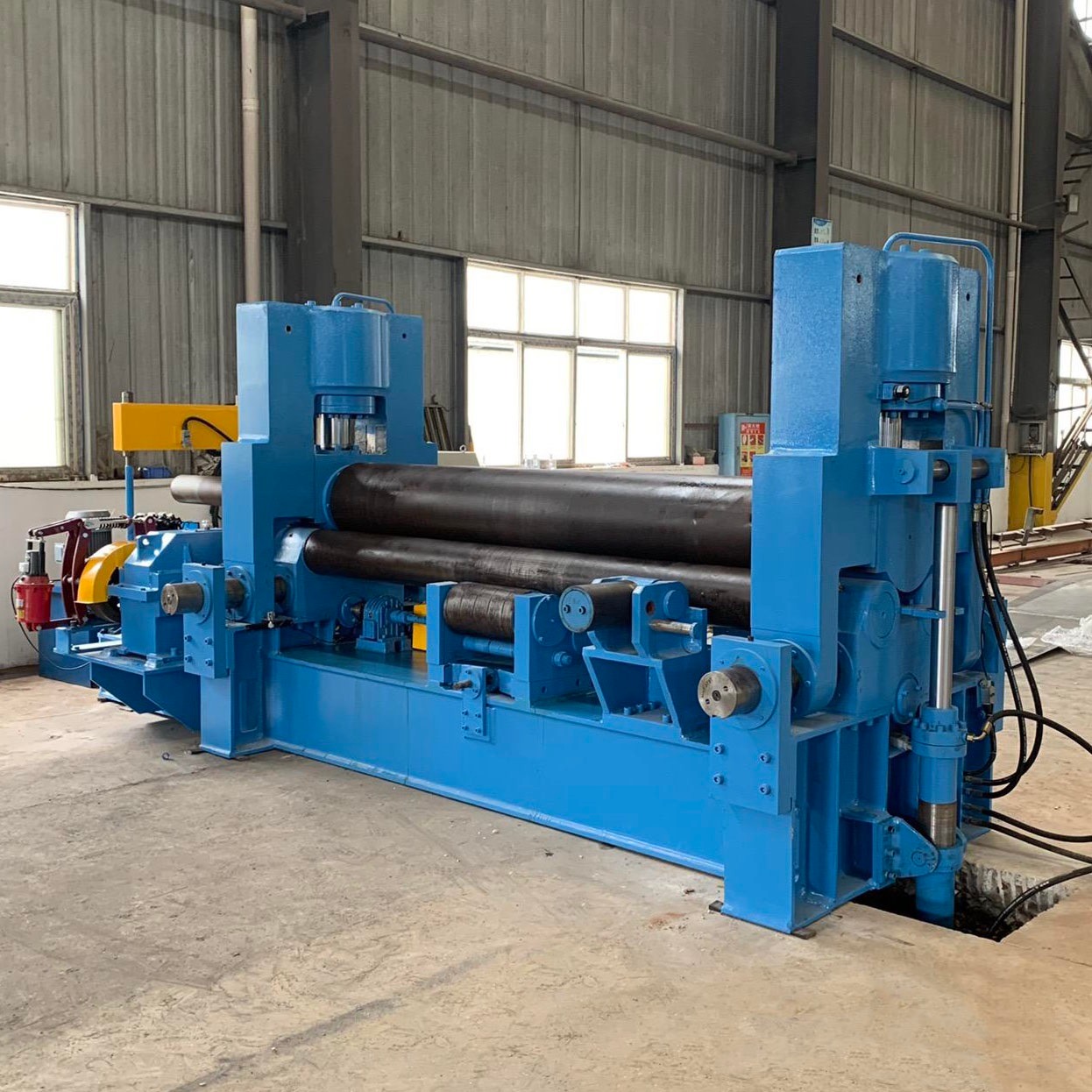

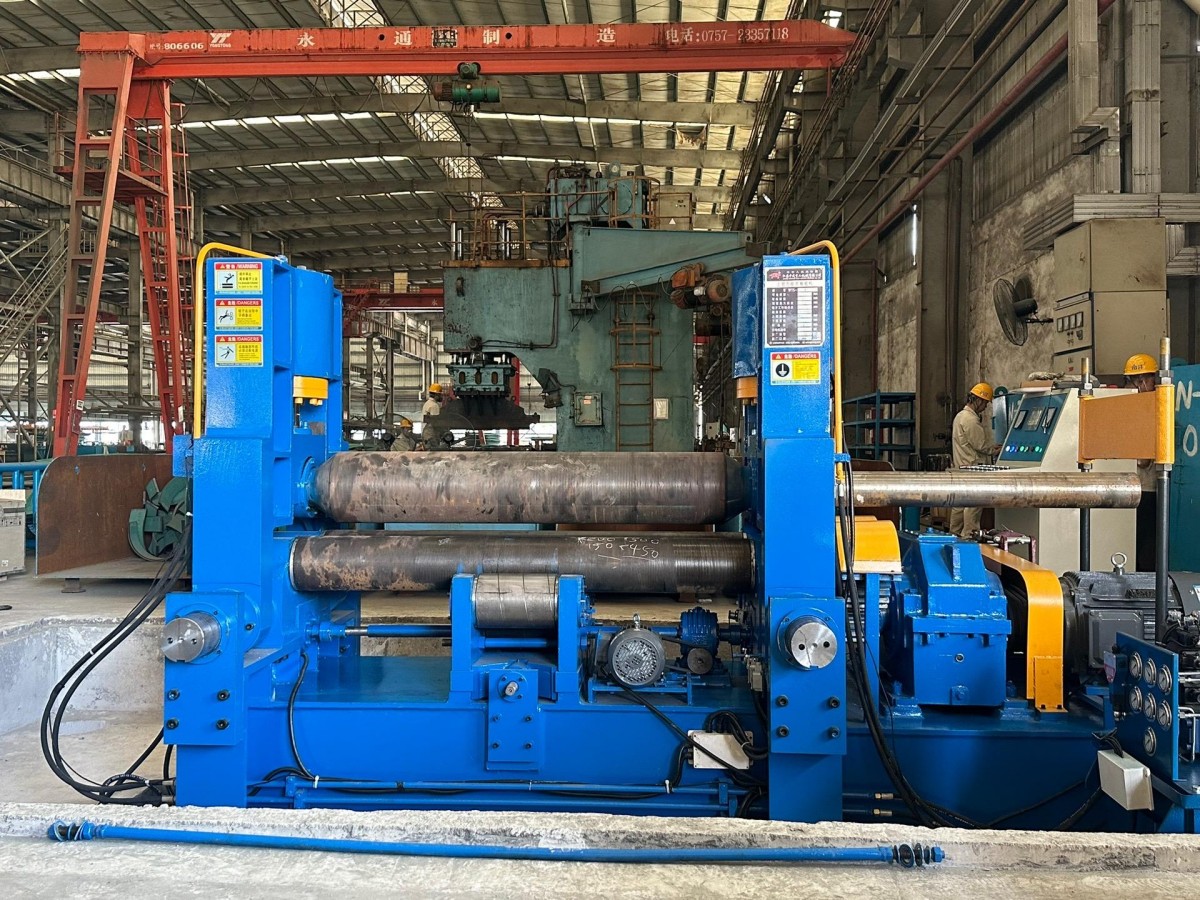

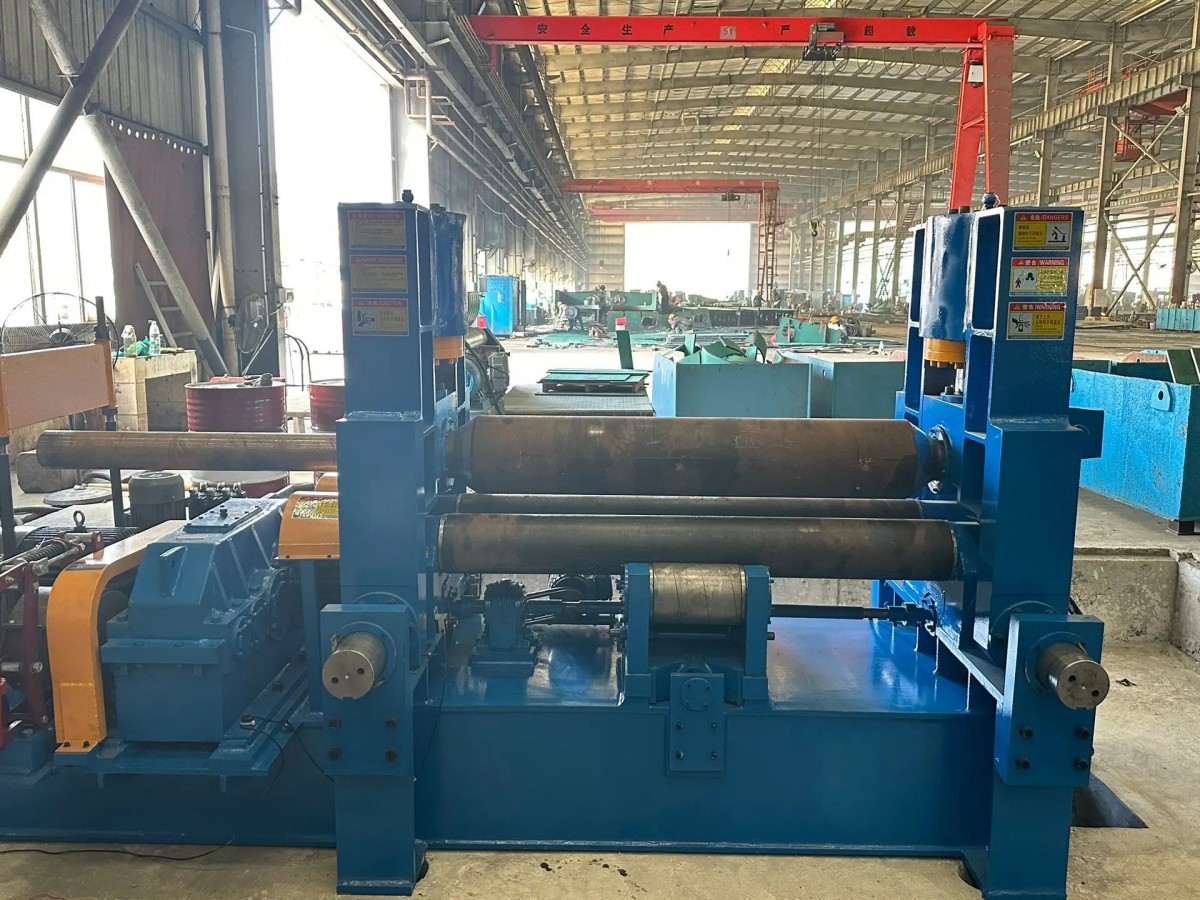

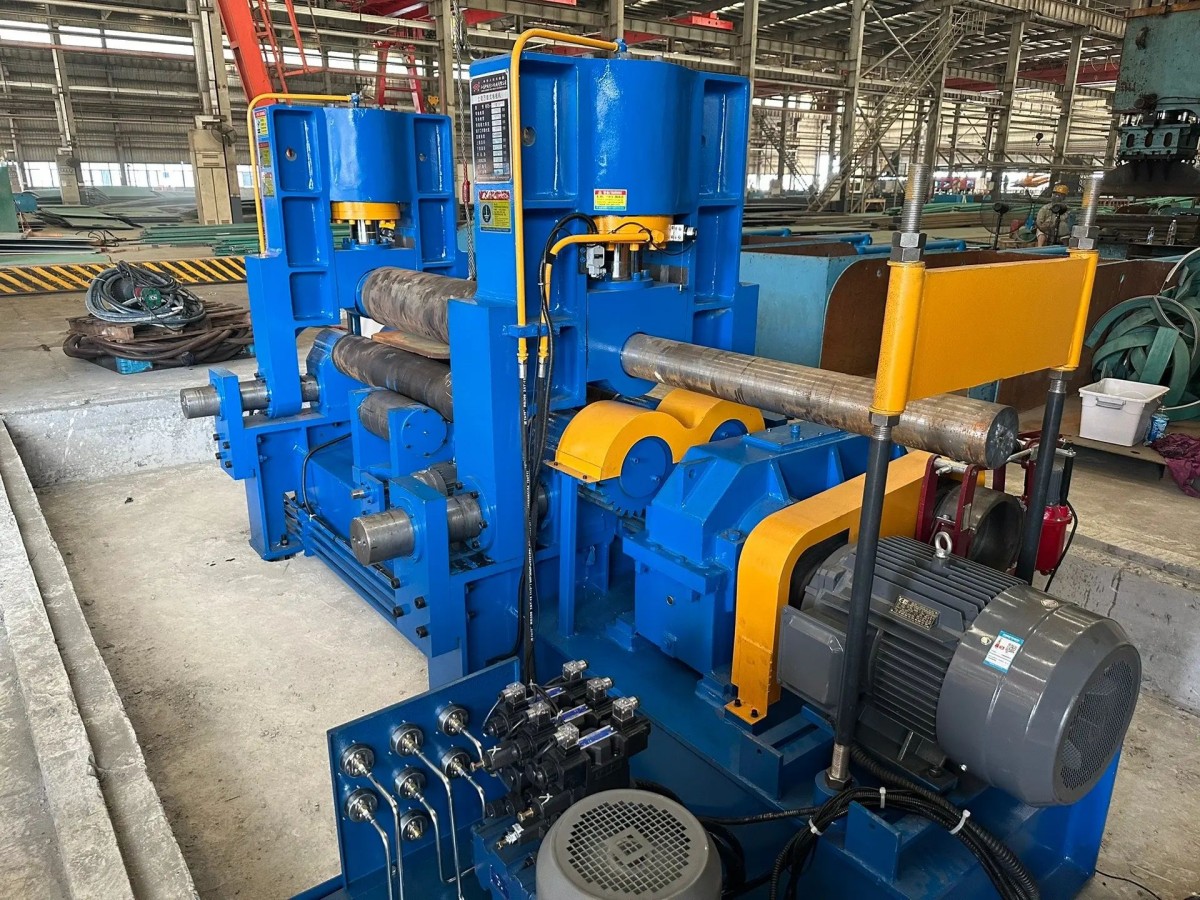

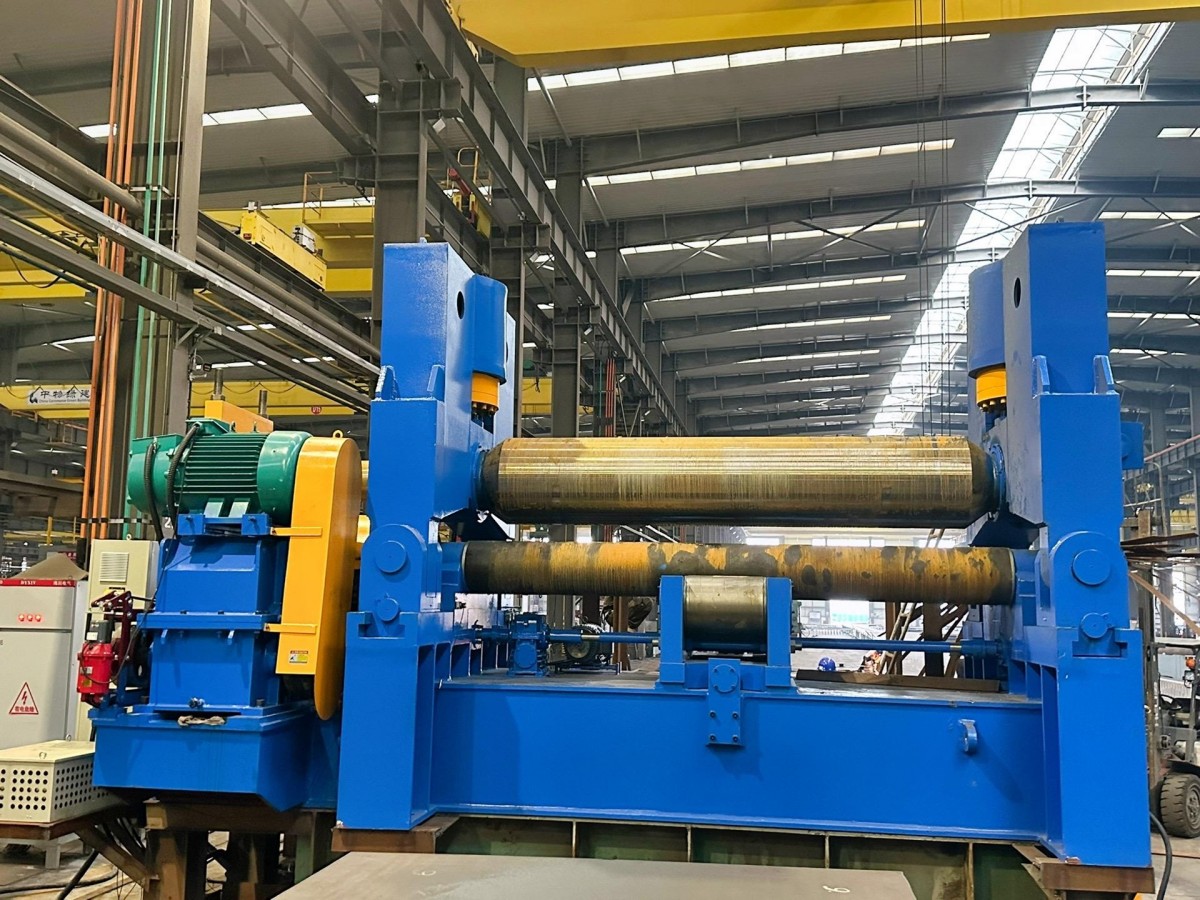

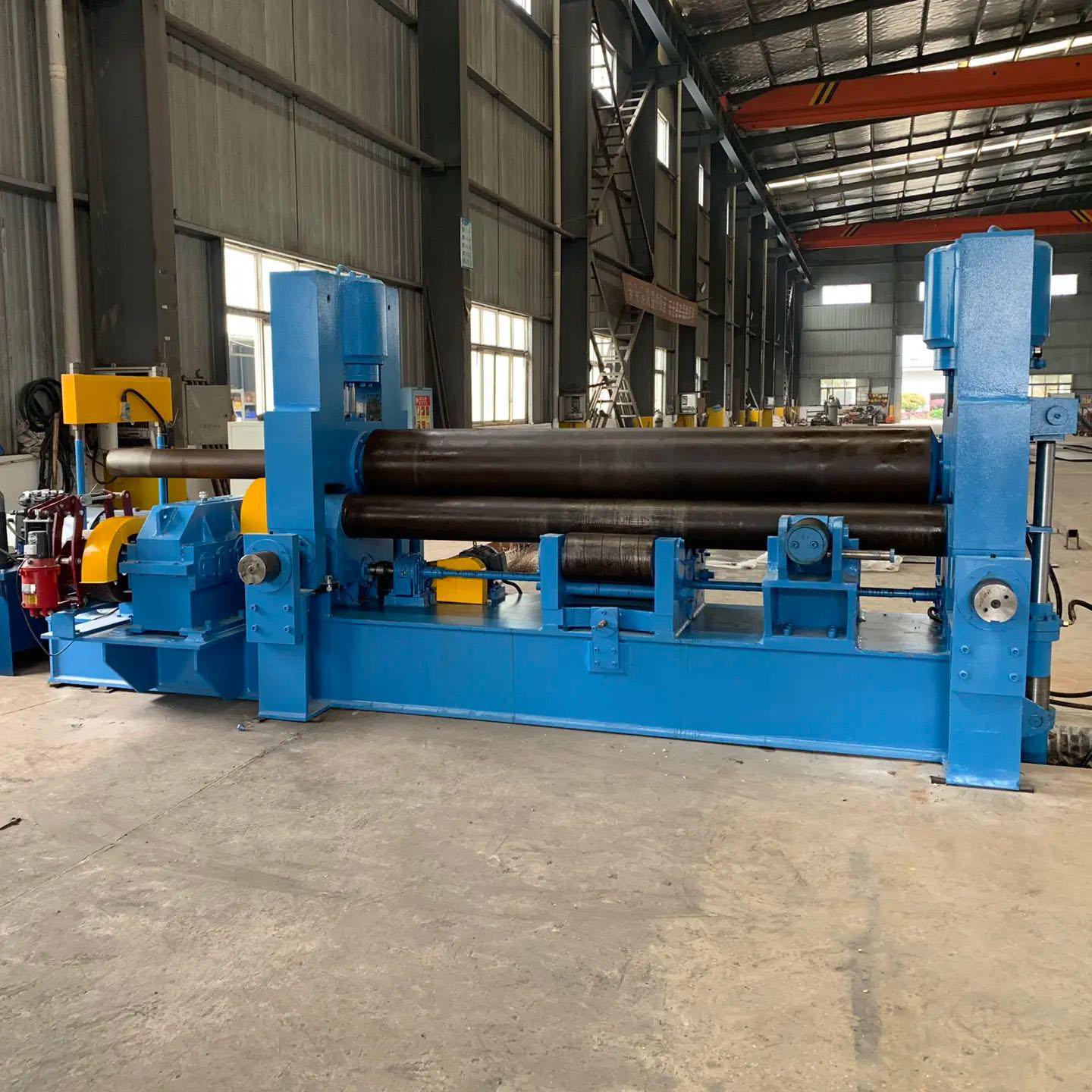

Máquina de laminação de chapas universal W11S de 3 rolos – Demonstração de instalação de fábrica

Desempenho e recursos

• Pré-dobramento de extremidade de alta precisão
  Com o rolo superior deslocado horizontalmente, o Máquina de laminação de chapas de 3 rolos W11S obtém pré-dobramento preciso com bordas retas mínimas.
• Controle NC, Alta Produtividade
  Equipado com um Display programável PLC e um grande tela sensível ao toque LCD, o Máquina de laminação de chapas universais com rolo superior W11S garante operação intuitiva, configuração rápida de parâmetros e eficiência significativamente melhorada.
• Precisão de rolamento superior
  Rolo superior em forma de tambor com rolos de suporte ajustáveis garante excelente circularidade e precisão, desde folhas finas até chapas pesadas.
• Segurança aprimorada
  O Máquina de Dobra de Chapas Universal de 3 Rolos W11S vem com proteção contra sobrecarga, alarmes automáticos de falha, interruptores de segurança de cabo e botões de parada de emergência para proteger operadores e equipamentos.
• Estrutura Integral Compacta
  O Máquina de laminação de chapas de 3 rolos e rolo superior W11S adota um projeto de chassi integral. Requer sem parafusos de ancoragem, tornando a instalação simples e a realocação conveniente.
• Aplicações de dobra ampla

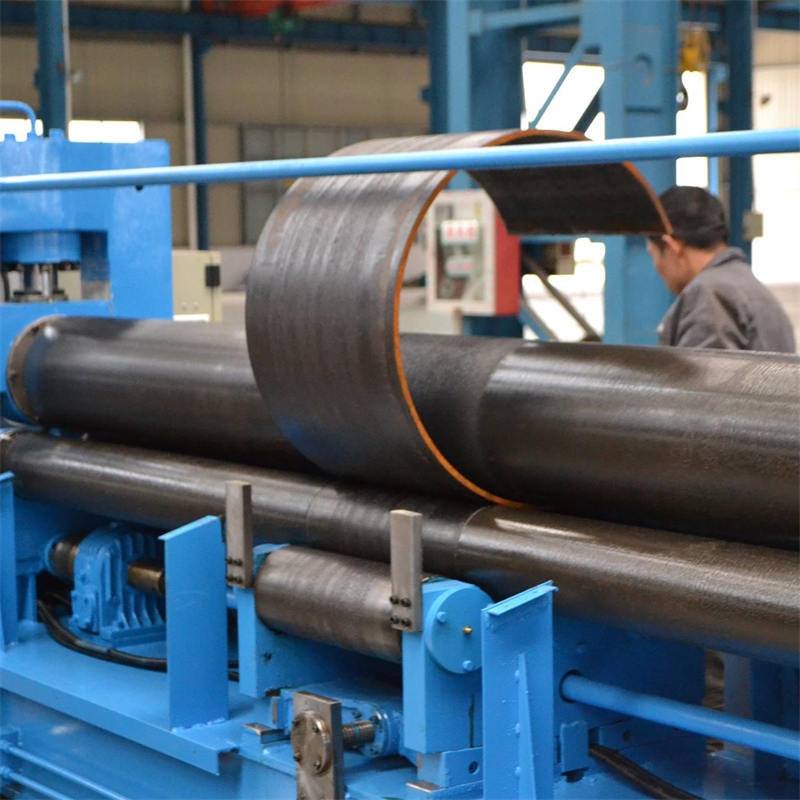

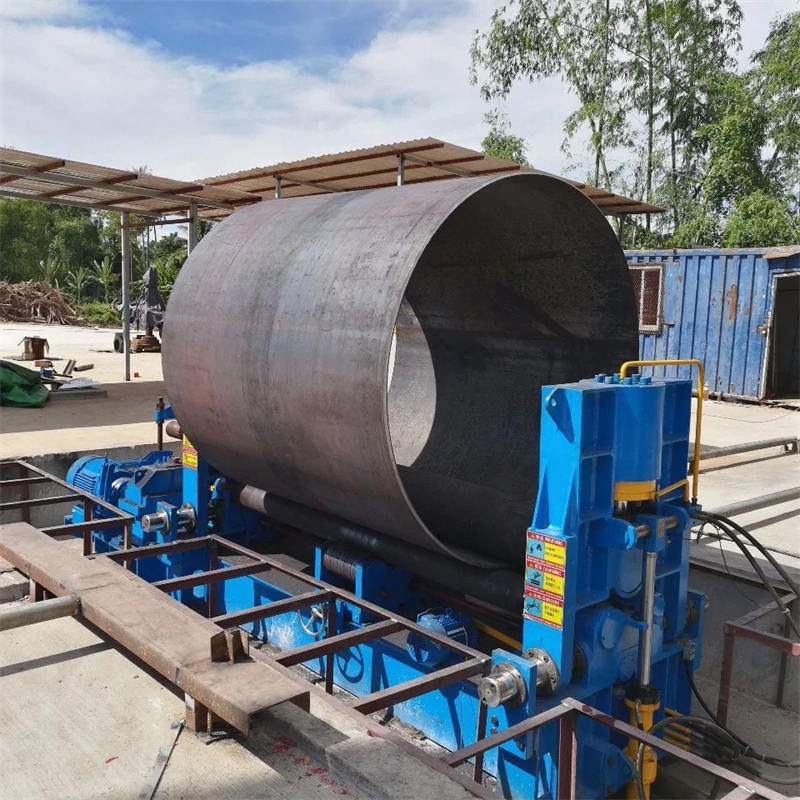

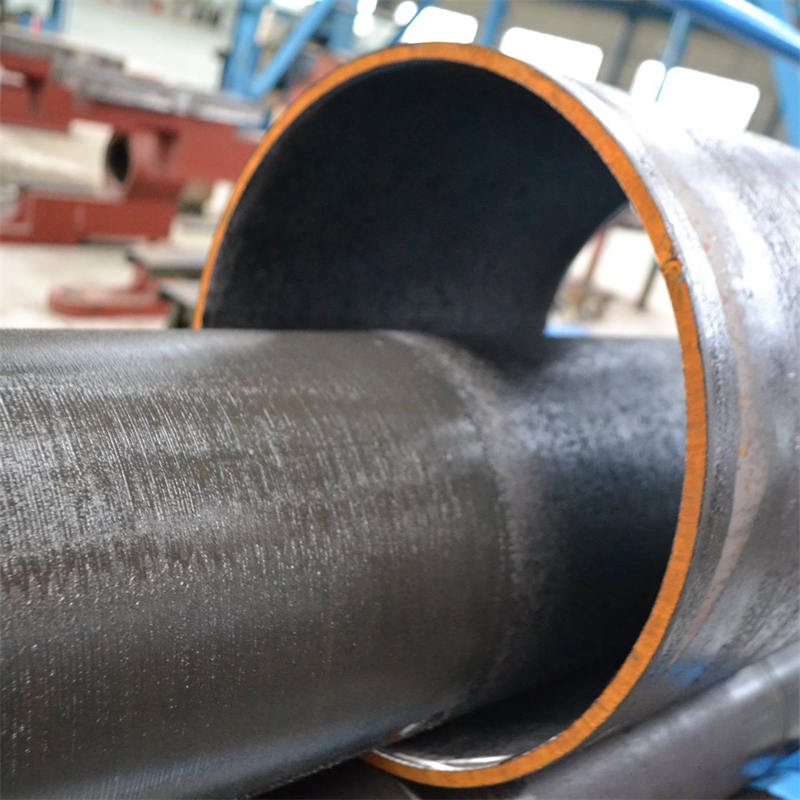

  Capaz de rolar Formas de tipo O, tipo U, multi-raio (tipo R) e cone com alta eficiência.
  • Forma O: método de flexão traseira
  • Em forma de U: método de flexão frontal
  • Multi-raio: método de dobra combinada
• Sistema de Controle Eletrônico Avançado
  • Controle de paralelismo eletrônico
  • Sincronização e balanceamento dos rolos via controle eletrônico
  • O nivelamento eletrônico automático EPS mantém os rolos paralelos em tempo real
  • Painel de controle móvel com operação de baixa tensão

Configuração de equipamentos e garantia de qualidade

• Sistemas Hidráulicos e Elétricos: Componentes de marca de alta qualidade garantem um desempenho suave e confiável.
• Segurança Elétrica: Esquemas detalhados com marcações de terminais claras, em conformidade com padrões rigorosos.
• Material do rolo: Aço de liga SAE1050 (CK45), temperado por indução, tratado termicamente, retificado com precisão e polido.
• Lubrificação e Proteção: Lubrificação automática, segurança contra sobrecarga, intertravamentos e sistema de frenagem.
• Durabilidade e suporte: Todos os rolos são temperados e polidos, garantindo longa vida útil. Garantia de vários anos com suporte técnico vitalício.

O Máquina de laminação de chapas universal de 3 rolos com rolo superior W11S entrega alta precisão, produtividade e confiabilidade para diversas aplicações industriais.
Com avançado sistemas de controle hidráulico e NC, construção robusta e recursos de segurança abrangentes, o Máquina de Dobra de Chapas Universal de 3 Rolos Série W11S é o escolha ideal para fabricantes modernos buscando precisão, eficiência e desempenho de longo prazo.
