Máquinas de estampagem de chapas metálicas: princípio de funcionamento, tipos e padrões

1.0O que é estampagem em metal?

Gravação em metal é uma técnica de fabricação que utiliza rolos ou matrizes de gravação de alta pressão para imprimir padrões, texturas ou letras na superfície de chapas metálicas. Ao contrário da gravação em relevo em plásticos ou materiais revestidos, esse processo altera o perfil da superfície do substrato metálico por meio de deformação plástica, criando características texturizadas com profundidade mensurável.

Na indústria moderna, a chapa metálica não serve apenas como um componente estrutural, mas também desempenha um papel vital na estética e funcionalidade do produto, fatores-chave para a competitividade geral do mercado. É neste contexto que a Máquina de estampagem de chapa metálica surgiu.

A estampagem metálica é amplamente aplicada em decoração arquitetônica, transporte, painéis de eletrodomésticos e embalagens industriais. Seja para aumentar a resistência ao deslizamento e a durabilidade ou para aprimorar a identidade do produto por meio do design de superfície, o processo de estampagem oferece uma solução que combina forma e função.

2.0Princípio do processo de estampagem de metal

A estampagem metálica é um processo de conformação a frio baseado na deformação física, onde a pressão é aplicada diretamente ao substrato metálico para criar padrões permanentes em relevo e rebaixados. Ao contrário da estampagem decorativa, que forma texturas apenas na camada superficial dos revestimentos Plastisol, a estampagem metálica induz a deformação plástica da própria superfície metálica, alterando significativamente sua textura e características de desempenho.

O processo normalmente emprega um par de rolos gravados de alta dureza (rolos de relevo) para aplicar pressão em chapas ou bobinas de metal. Este método permite a transferência precisa do padrão sem danificar os revestimentos de superfície existentes, tornando-o compatível com materiais metálicos pré-pintados e pós-pintados.

As etapas fundamentais do processo são as seguintes:

1. A chapa ou bobina de metal é alimentada continuamente entre um par de rolos de estampagem gravados com precisão;
2. Sob pressão sincronizada dos rolos superiores e inferiores, a superfície metálica sofre um fluxo plástico, formando uma textura tridimensional que replica o design do rolo.
3. Os rolos geralmente são configurados em um par macho-fêmea, permitindo tanto a gravação simétrica dupla face quanto efeitos decorativos personalizados.
4. Todo o processo pode ser integrado em linhas de produção contínuas de alta velocidade, tornando-o ideal para a fabricação em escala industrial de produtos padronizados e de alto volume.

3.0O que é uma máquina de estampagem de chapa metálica?

As máquinas de estampagem de metal podem ser categorizadas em vários tipos com base em sua aplicação e nível de automação:

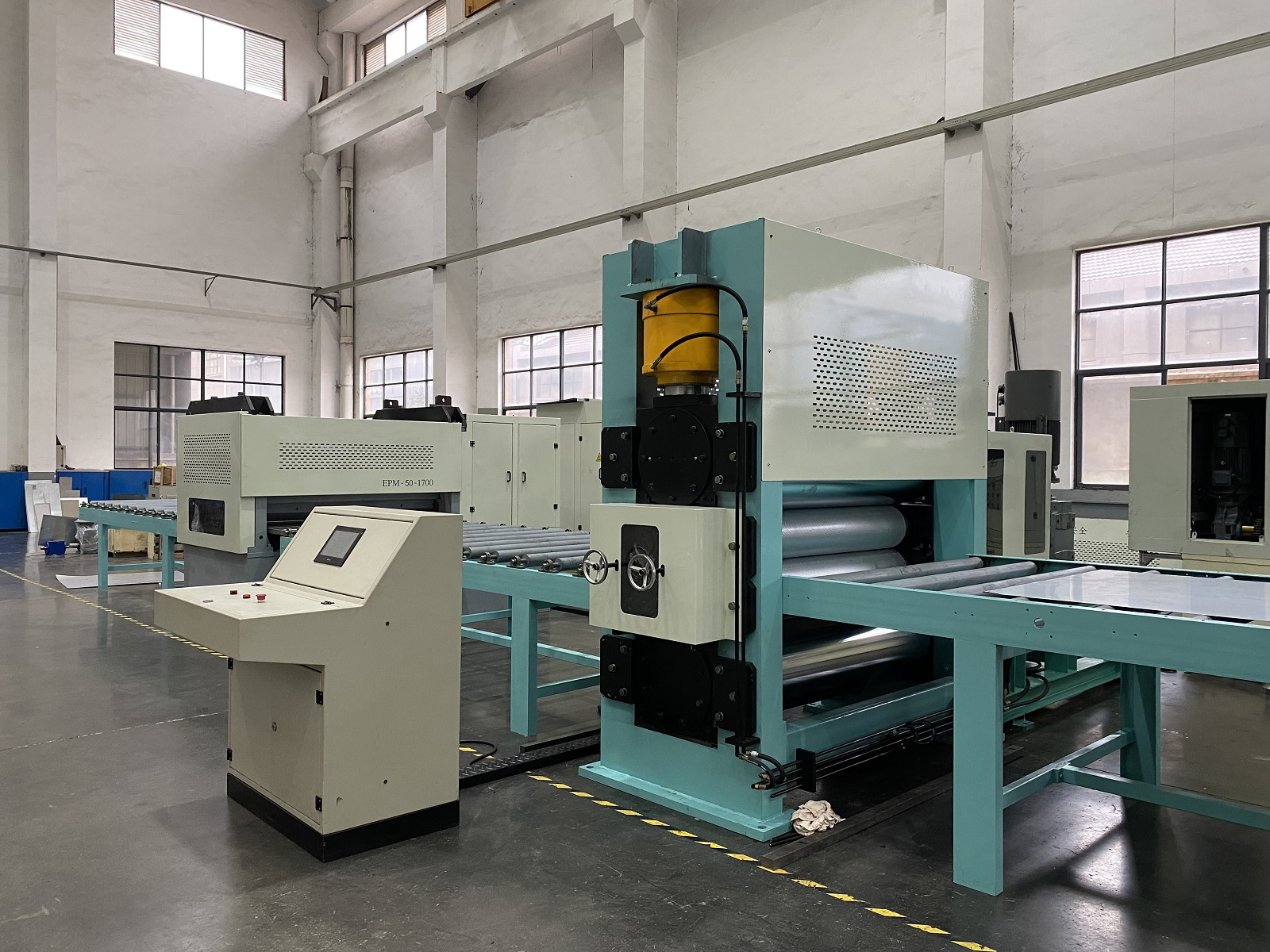

• Máquinas de estampagem bobina a bobina: Solução de alta eficiência para estampagem contínua de bobinas metálicas em linhas automatizadas.
• Máquinas de estampagem de chapas: Usado para estampar chapas metálicas individuais, ideal para produção de lotes médios a pequenos e designs personalizados.

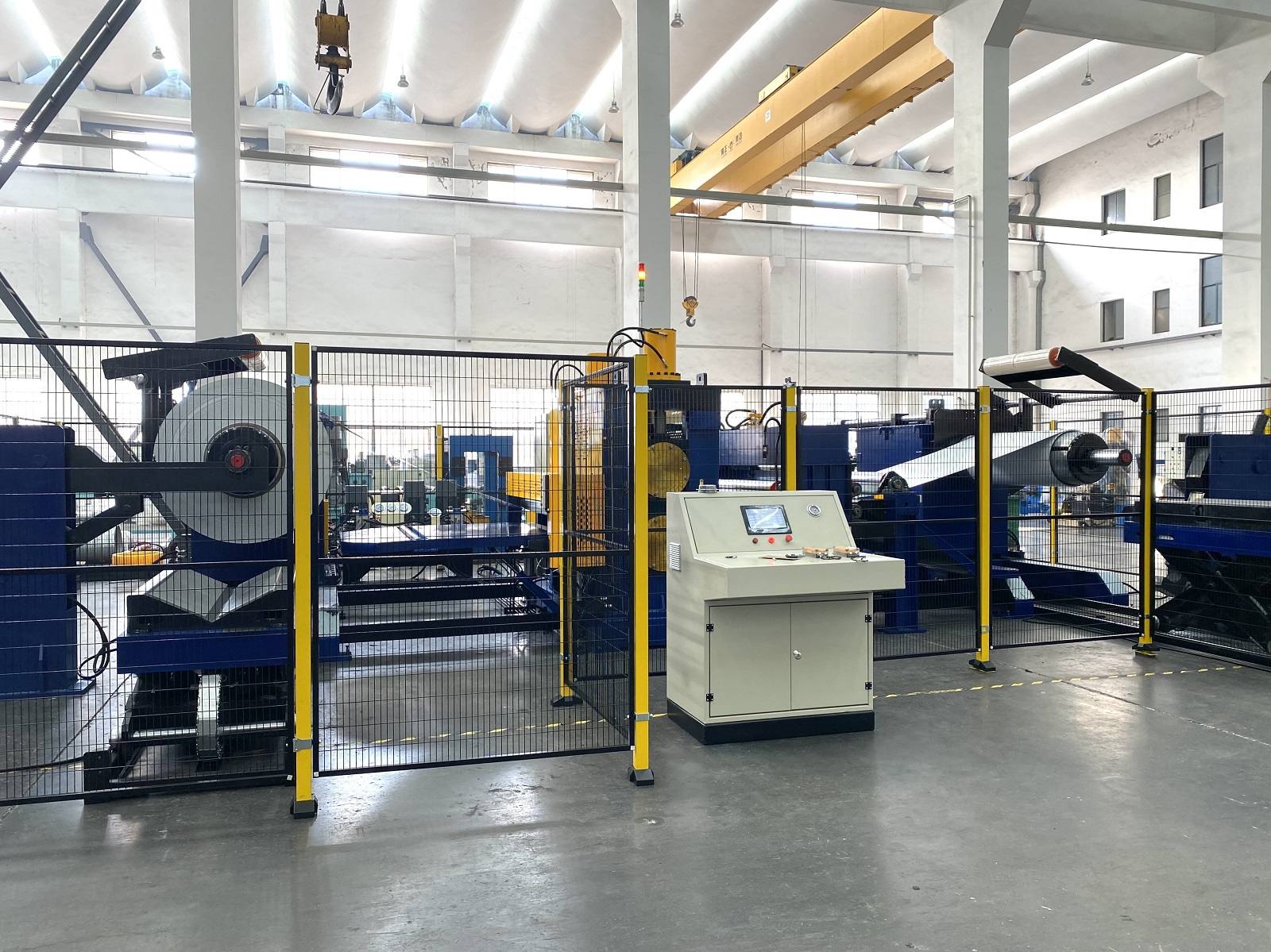

• Unidades de estampagem integradas: Essas unidades podem ser incorporadas em linhas de conformação de rolos, linhas de corte ou linhas de revestimento colorido, permitindo uma produção flexível e modular.
• Máquinas de estampagem manuais ou semiautomáticas: Adequado para prototipagem, pequenas tiragens ou aplicações de metalurgia artística.

Cada máquina pode ser configurada de acordo com o tipo de material metálico, espessura, profundidade de estampagem desejada e requisitos de volume de produção.

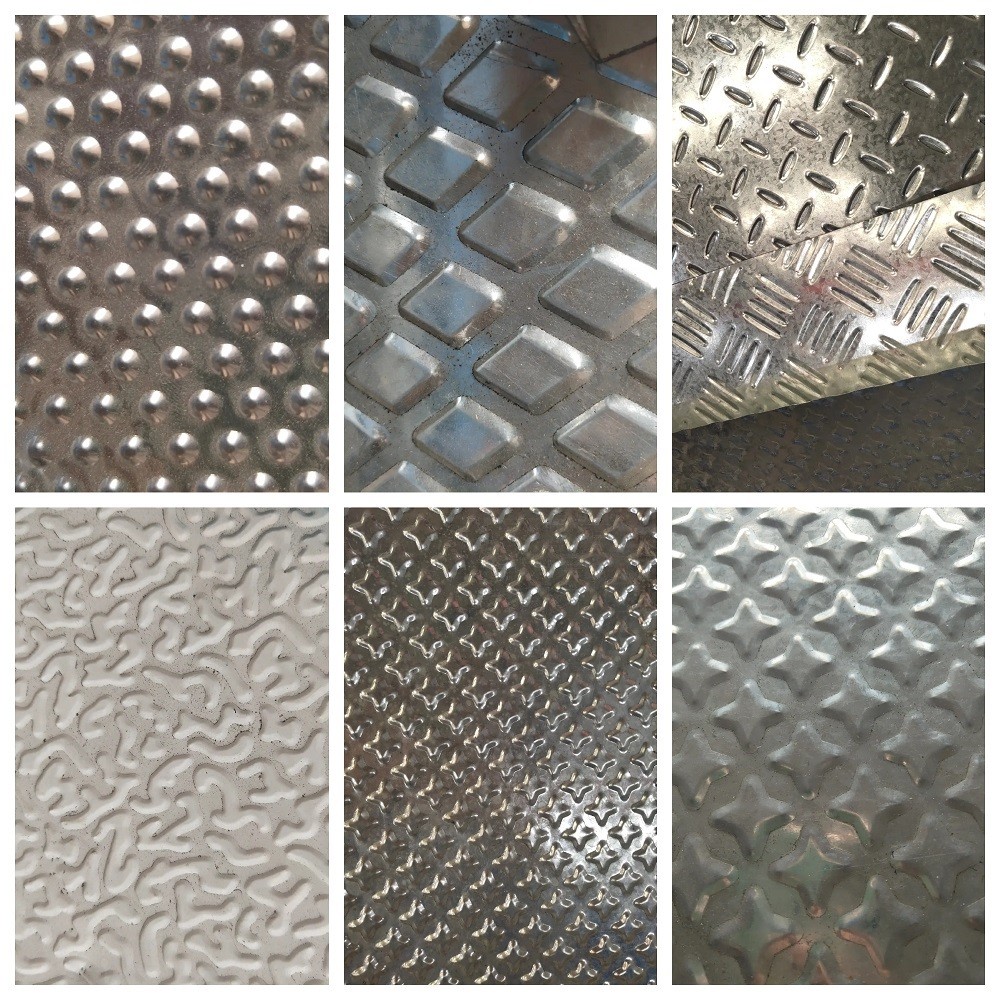

4.0Tipos e aplicações de chapas metálicas gofradas

As chapas metálicas gofradas variam em material, padrão de superfície e características de desempenho, tornando-as adequadas para uma ampla gama de aplicações industriais e decorativas. Abaixo, apresentamos três tipos comuns de chapas gofradas, juntamente com exemplos típicos de produtos e informações sobre aplicações:

4.1Placa de alumínio em relevo

Padrões comuns: Five Bar, Orange Peel, Diamond, Checker

Produtos típicos:

• Placa de xadrez de alumínio
• Placa de piso de alumínio
• Folha de alumínio com relevo em casca de laranja
• Bobina de alumínio com relevo em estuque
• Chapa de alumínio com padrão diamante

Aplicações:
Degraus de escadas, pisos de caminhões, painéis de parede para câmaras frigoríficas, alojamentos de máquinas, revestimentos decorativos

Características do processo:
Leve e fácil de processar; compatível com máquinas de estampagem de baixa a média pressão; excelente condutividade térmica; alta relação custo-benefício

4.2Chapa de aço inoxidável gofrada

Padrões comuns: Ondulação de água, contas pequenas, linho, couro, diamante

Produtos típicos:

• Chapa de aço inoxidável 304 Water Ripple
• Prato de aço inoxidável com padrão de linho 201
• Placa de diamante de aço inoxidável antiderrapante
• Painel de aço inoxidável com acabamento em couro
• Chapa de aço inoxidável com acabamento espelhado e relevo

Aplicações:
Portas de elevador, colunas de edifícios comerciais, pisos antiderrapantes de cozinha, decoração de paredes e tetos

Características do processo:
Superfície estética e resistente à corrosão; requer matrizes de alta precisão e pressão de estampagem; adequada para aplicações decorativas e funcionais de alta qualidade

4.3Placa galvanizada em relevo

Padrões comuns: Diamante, Estriado, Ondulado

Produtos típicos:

• Chapa de diamante galvanizada
• Painel galvanizado antiderrapante em relevo
• Placa xadrez galvanizada para piso
• Folha estampada GI com padrão estriado

Aplicações:
Pisos industriais, degraus antiderrapantes, plataformas externas, proteções de máquinas, barreiras de proteção

Características do processo:
Oferece resistência à corrosão e resistência mecânica; econômico; ideal para produção de estampagem de alto rendimento

5.0Configuração de uma linha de produção de estampagem de chapas metálicas

Uma linha de produção de estampagem de chapas metálicas é um sistema automatizado projetado para estampar padrões continuamente em bobinas ou chapas metálicas. Ela combina várias etapas do processo — desbobinamento, centralização, estampagem, resfriamento, nivelamento, corte e rebobinamento — em uma única linha integrada. O sistema é adequado para o processamento contínuo de diversos materiais, como alumínio, aço inoxidável e aço galvanizado.

Uma linha típica de estampagem de metal inclui os seguintes módulos:

• Desenrolador
  Função: Segura e libera bobinas de metal
  Tipos: Desenrolador hidráulico, desenrolador de eixo de ar, desenrolador de cabeça dupla
• Sistema de controle de centralização e tensão
  Garante uma alimentação estável do material, evitando desalinhamento e enrugamento
• Unidade de estampagem
  Estrutura: Par de rolos gravados com precisão, configurados em alinhamento macho-fêmea
  Função: Transfere padrões para a superfície metálica por meio da pressão do rolo
  Tipos de unidade: Acionado por motor mecânico, hidráulico ou servo
• Unidade de resfriamento(Opcional)
  Usado em produção de alta velocidade para controlar a temperatura do rolo ou resfriar o material em relevo
• Unidade de nivelamento
  Remove tensões internas e achata a folha em relevo para processamento posterior
• Unidade de corte longitudinal ou de corte longitudinal
  Corta o material em relevo em folhas ou tiras de comprimento fixo, conforme necessário
• Recoiler
  Rebobina a tira em relevo finalizada para fácil manuseio, embalagem e transporte
• Sistema de Controle Elétrico (CLP + IHM)
  Oferece automação de linha completa, suportando ajuste de parâmetros, alinhamento de padrões, contagem de produção e muito mais

6.0Vantagens e aplicações da estampagem metálica

A gravação em metal é mais do que apenas uma melhoria estética — ela oferece vários benefícios práticos:

• Resistência estrutural e rigidez aprimoradas:
  Permite o uso de materiais mais finos, reduzindo custos e peso.
• Apelo decorativo aprimorado:
  Amplamente utilizado em acabamentos arquitetônicos, invólucros de eletrodomésticos e infraestrutura de transporte.
• Melhorando materiais de qualidade inferior:
  A gravação em relevo pode melhorar a aparência e o valor de bobinas secundárias ou rebaixadas.
• Desempenho de superfície aprimorado:
  Aumenta a resistência ao desgaste, ao deslizamento e à contaminação.

As áreas de aplicação típicas incluem:

• Muros de cortina arquitetônicos e painéis decorativos internos
• Painéis de elevador e tetos metálicos
• Equipamentos de transporte (vagões de trem, revestimento interno)
• Caixas de eletrodomésticos
• Bandejas metálicas e armários de armazenamento utilizados na indústria alimentícia

7.0Processo de fabricação de placas de diamante

A placa de diamante — também conhecida como placa quadriculada ou placa de piso — é uma aplicação típica de estampagem metálica. Sua superfície apresenta um padrão de diamante em relevo regular, oferecendo excelente resistência ao deslizamento.

Métodos de fabricação

• Método de estampagem:
  Comumente usado para chapas de alumínio, onde a folha é passada entre dois rolos - um liso e outro gravado com um padrão de diamante
• Método de laminação a quente:
  Utilizado para chapas de aço, onde o padrão é aplicado por um rolo ajustado em temperaturas elevadas.
  A laminação a quente ajuda a reduzir o endurecimento do aço e mantém boa ductilidade.

Aplicações comuns

• Plataformas industriais, degraus de escadas e rampas para pedestres
• Pisos de caçamba de caminhão, painéis de caixa de ferramentas
• Componentes decorativos arquitetônicos, painéis de mobiliário externo

Devido à sua alta resistência, excelente resistência ao deslizamento e custo-benefício, a placa de diamante é especialmente popular em aplicações críticas de segurança.

linhas de formação ou outras unidades de processamento.

8.0Como escolher a máquina de estampagem de chapa metálica certa

Diferentes tipos de metais, requisitos de padrões e capacidades de produção exigem configurações específicas para máquinas de estampagem. As principais considerações incluem:

Parâmetro	Descrição dos Requisitos
Sistema de Pressão	Sistemas hidráulicos ou servoacionados selecionados com base na espessura da chapa
Design de matriz	Matrizes intercambiáveis para suportar vários padrões; feitas de materiais de alta dureza e resistentes ao desgaste
Nível de automação	Recursos opcionais de alimentação automática, descarga e alinhamento de padrões
Compatibilidade de materiais	Suporte para uma variedade de materiais (alumínio, aço inoxidável, aço galvanizado) e espessuras

Com o aumento da demanda por produtos de alta qualidade nos setores de arquitetura, transporte e eletrodomésticos, as chapas gofradas não se limitam mais à função antiderrapante. Atualmente, são amplamente utilizadas para fins decorativos, de branding e de design personalizado.

As principais tendências tecnológicas incluem:

• Design de Padrões Digitais: A entrada de padrões baseada em CAD permite troca rápida e personalização em pequenos lotes
• Controle de servo de alta precisão: Melhora a consistência da estampagem e reduz o desgaste da matriz
• Integração multifuncional: Combina estampagem, corte e revestimento em uma única linha de produção
• Design Ecoeficiente: Menor consumo de energia e lubrificação mínima para uma fabricação mais ecológica

9.0Conclusão

A estampagem em relevo combina elegantemente estética com desempenho estrutural, tornando-se um processo vital na fabricação moderna de metais. Seja para fins decorativos ou funcionais, a tecnologia demonstra forte adaptabilidade e valor. Com os avanços contínuos na precisão de equipamentos e controle de processos, a estampagem está se expandindo para mais indústrias e aplicações.
