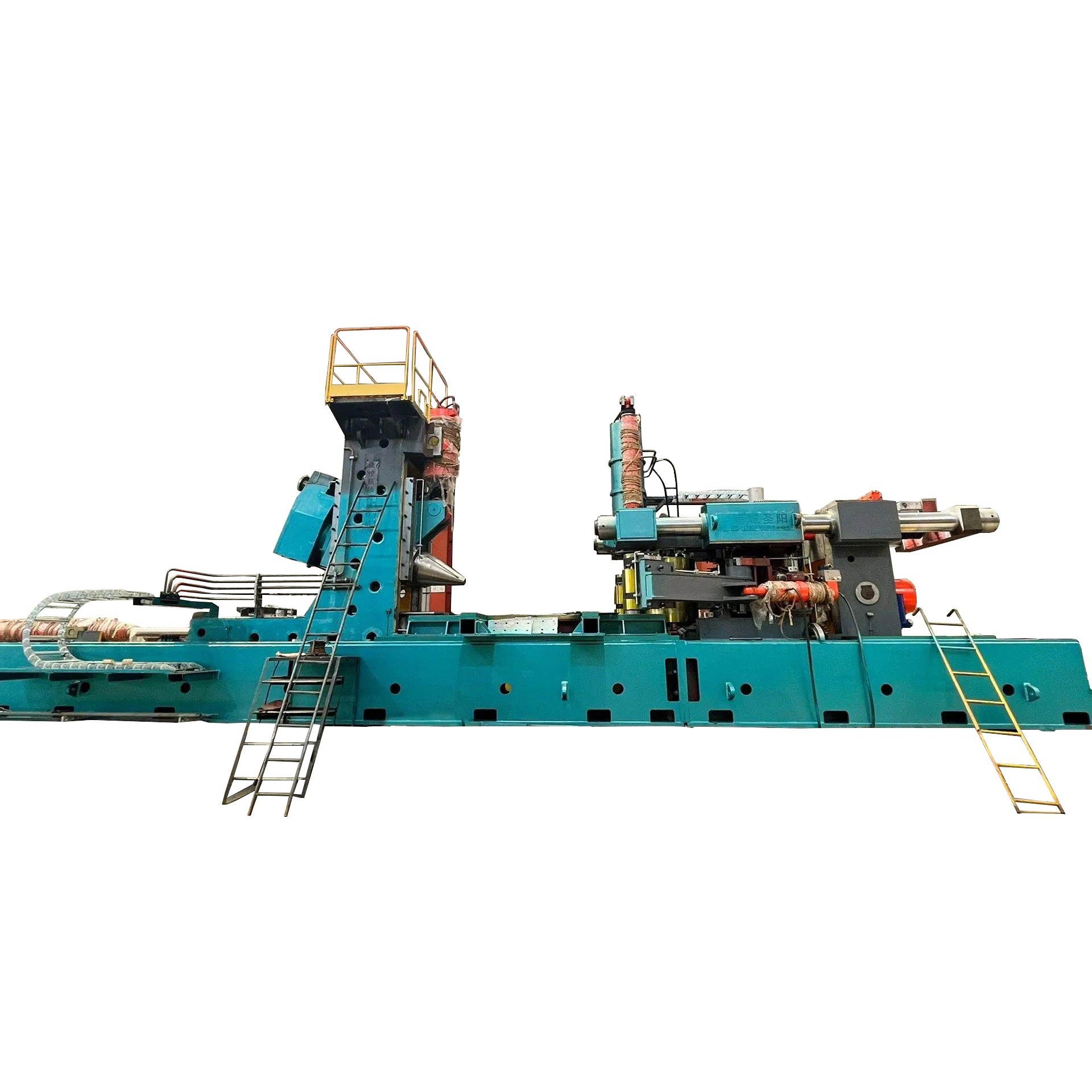

Walcarka promieniowa CNC do kucia kołnierzy img2

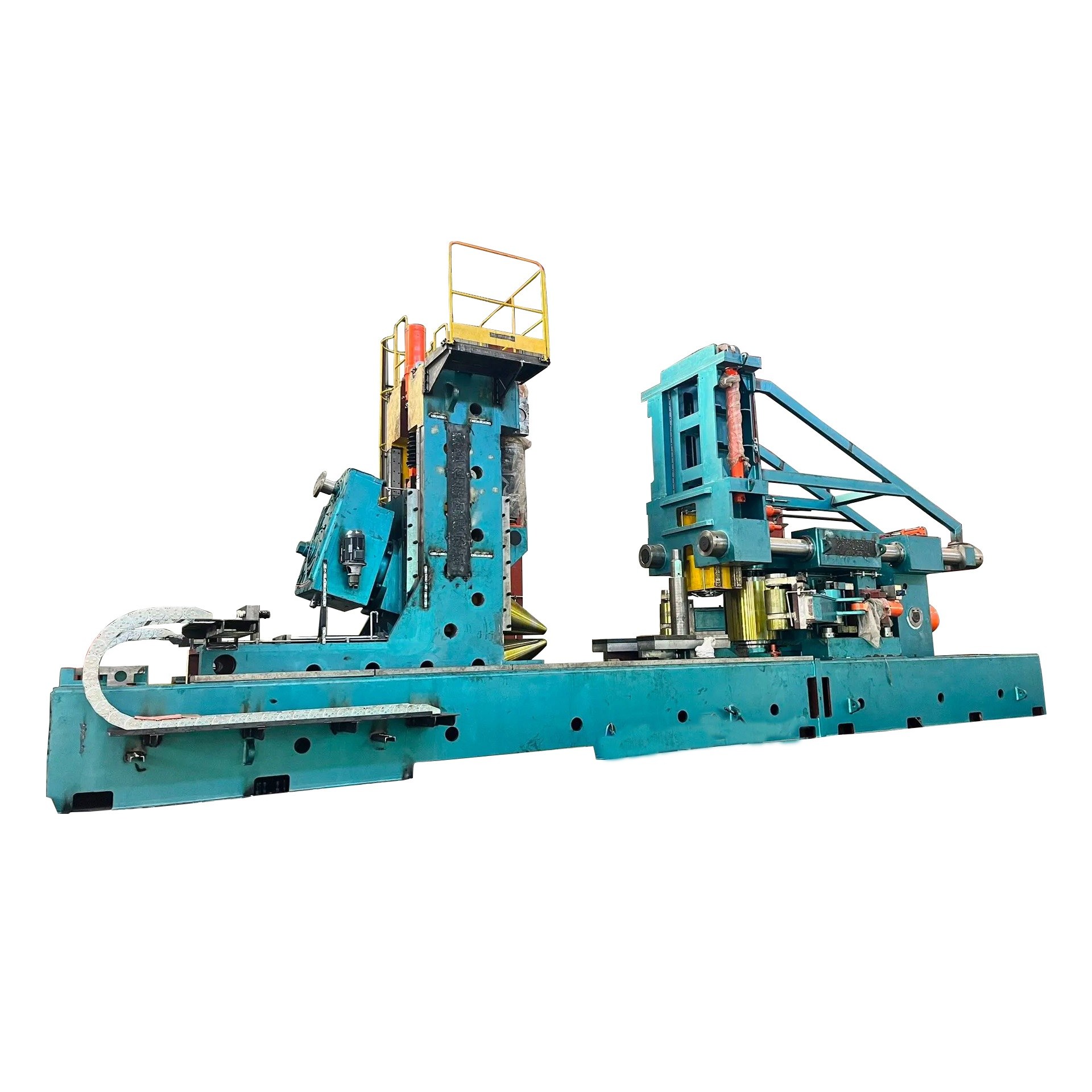

Walcarka promieniowa CNC do kucia kołnierzy img1
Walcarka promieniowa CNC do kucia kołnierzy img3

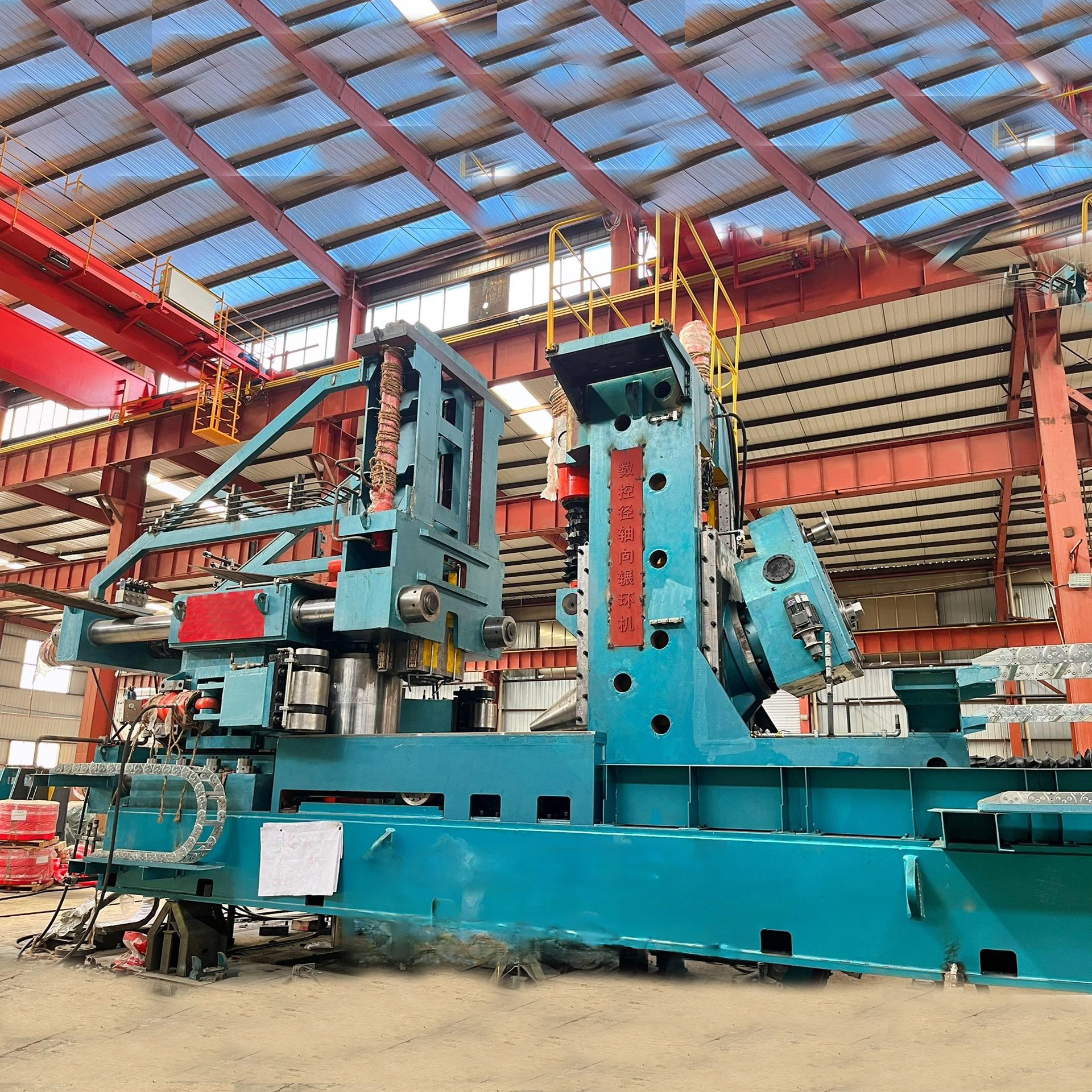

Walcarka promieniowa CNC do kucia kołnierzy img4
Walcarka promieniowa CNC do kucia kołnierzy img2
Walcarka promieniowa CNC do kucia kołnierzy img1
Walcarka promieniowa CNC do kucia kołnierzy img3
Walcarka promieniowa CNC do kucia kołnierzy img4

Numer modelu: Seria AEK-DK53S

$130000.00$120000.00
(Cena referencyjna)

Ten Maszyna do walcowania pierścieni promieniowo-osiowego CNC serii AEK-DK53S Maszyna została zaprojektowana do precyzyjnego walcowania pierścieni na gorąco w sektorach lotnictwa, energetyki, motoryzacji i przemysłu ciężkiego. Dzięki integracji zaawansowanego sterowania CNC, technologii serwonapędów i inteligentnych systemów hydraulicznych, zapewnia wyjątkową dokładność, niezawodność i wydajność.

Główne cechy

  • Szeroki zakres rozmiarów pierścionków
    Obsługuje średnice zewnętrzne od Ø300 mm do Ø10 000 mm i wysokości do 1650 mm, obejmujące produkcję pierścieni na małą, średnią i bardzo dużą skalę.
  • Wysoka siła toczenia
    Wyposażony w siłę toczenia promieniowego do 10 000 kN i osiową siłą toczenia do 8000 kNzapewniając możliwość przetwarzania szerokiej gamy stopów o wysokiej wytrzymałości.
  • Elastyczna prędkość toczenia
    Prędkość toczenia regulowana od 5 – 1,4 m/szapewniając optymalną kontrolę formowania i zwiększoną wydajność produkcji.
Wyślij zapytanie teraz

Główne cechy techniczne maszyny CNC do walcowania pierścieni promieniowo-osiowego

Walcarka CNC promieniowo-osiowa do pierścieni została zaprojektowana do precyzyjnego walcowania pierścieni na gorąco. Łączy w sobie zaawansowaną technologię serwo, automatyzację i energooszczędne systemy hydrauliczne, zapewniając doskonałą dokładność wymiarową, stabilną jakość i wysoką wydajność.

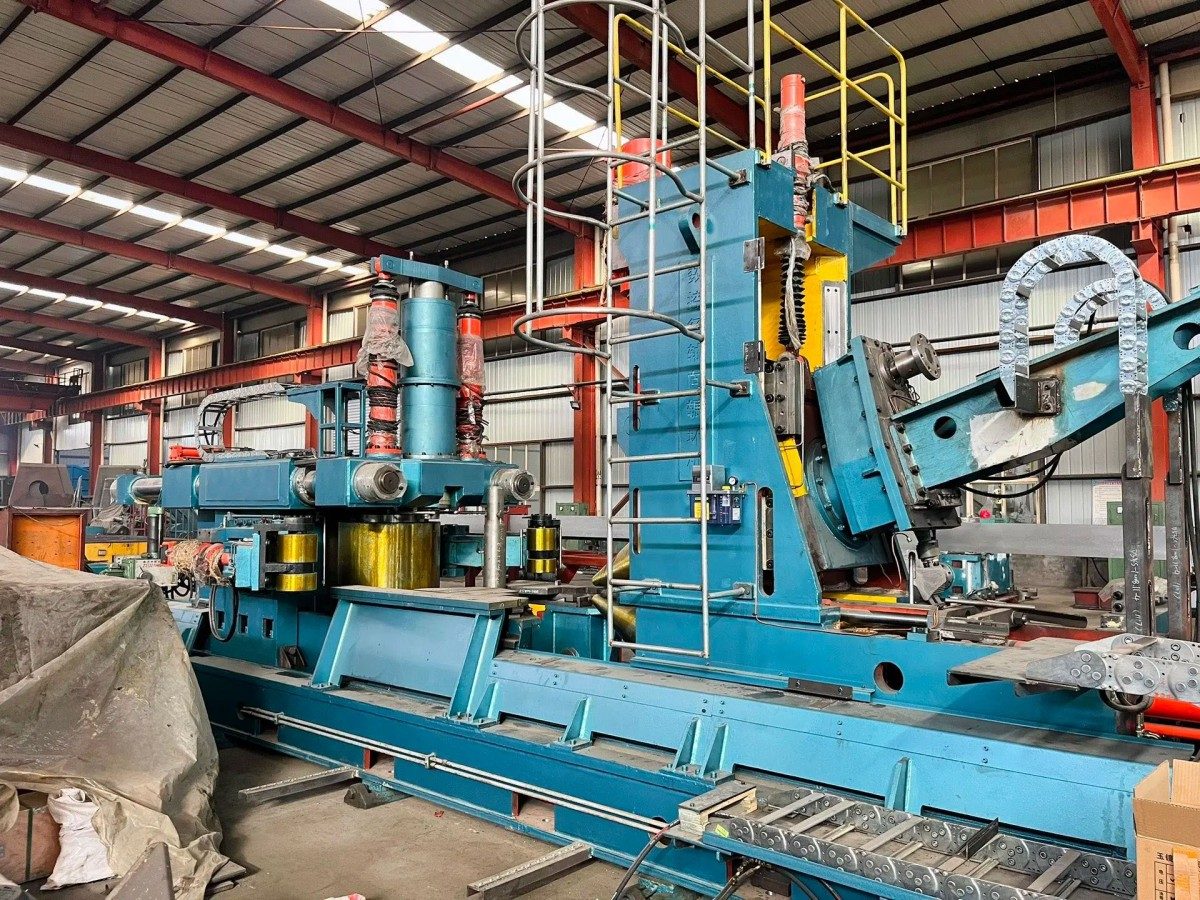

walcownia pierścieni promieniowo-osiowa CNC do produkcji dużych kołnierzy

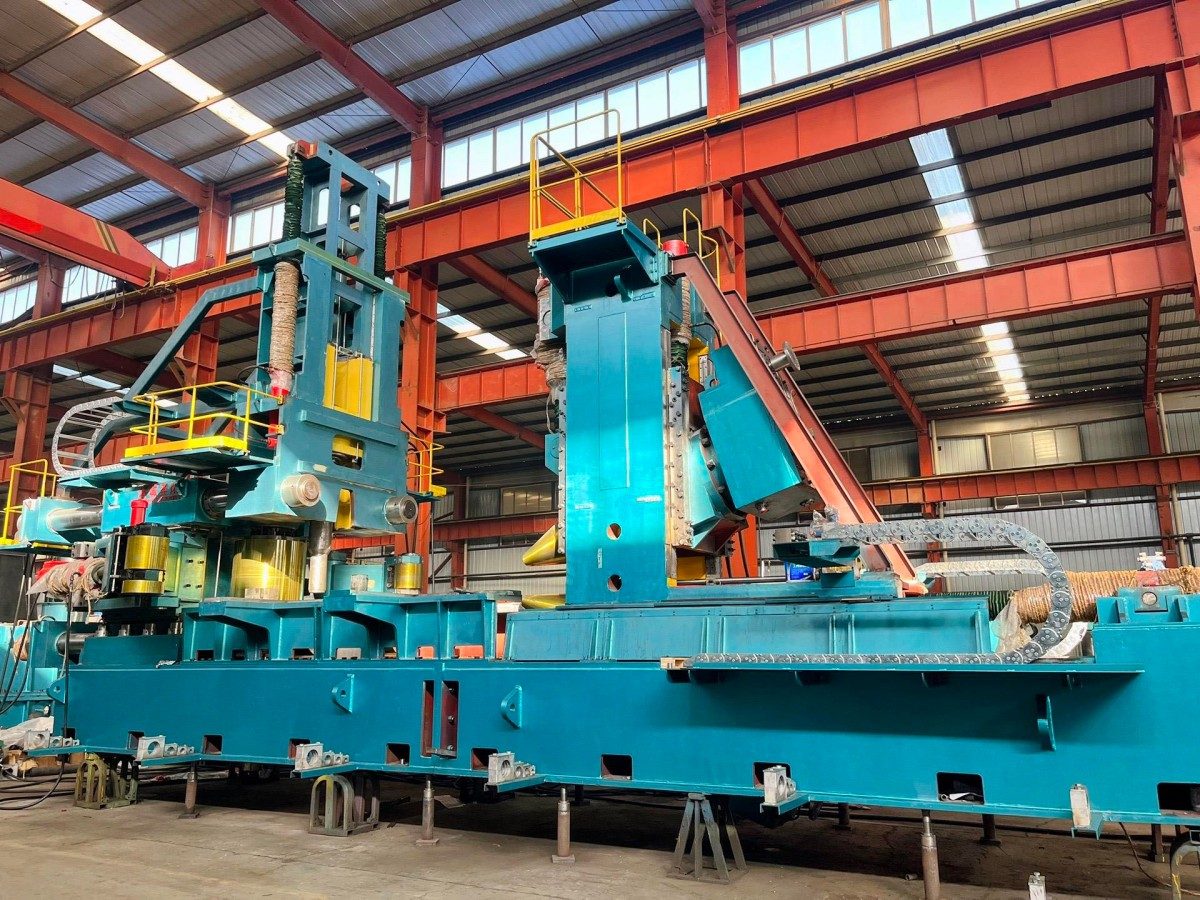

Walcarka CNC promieniowa i osiowa do kucia stopów

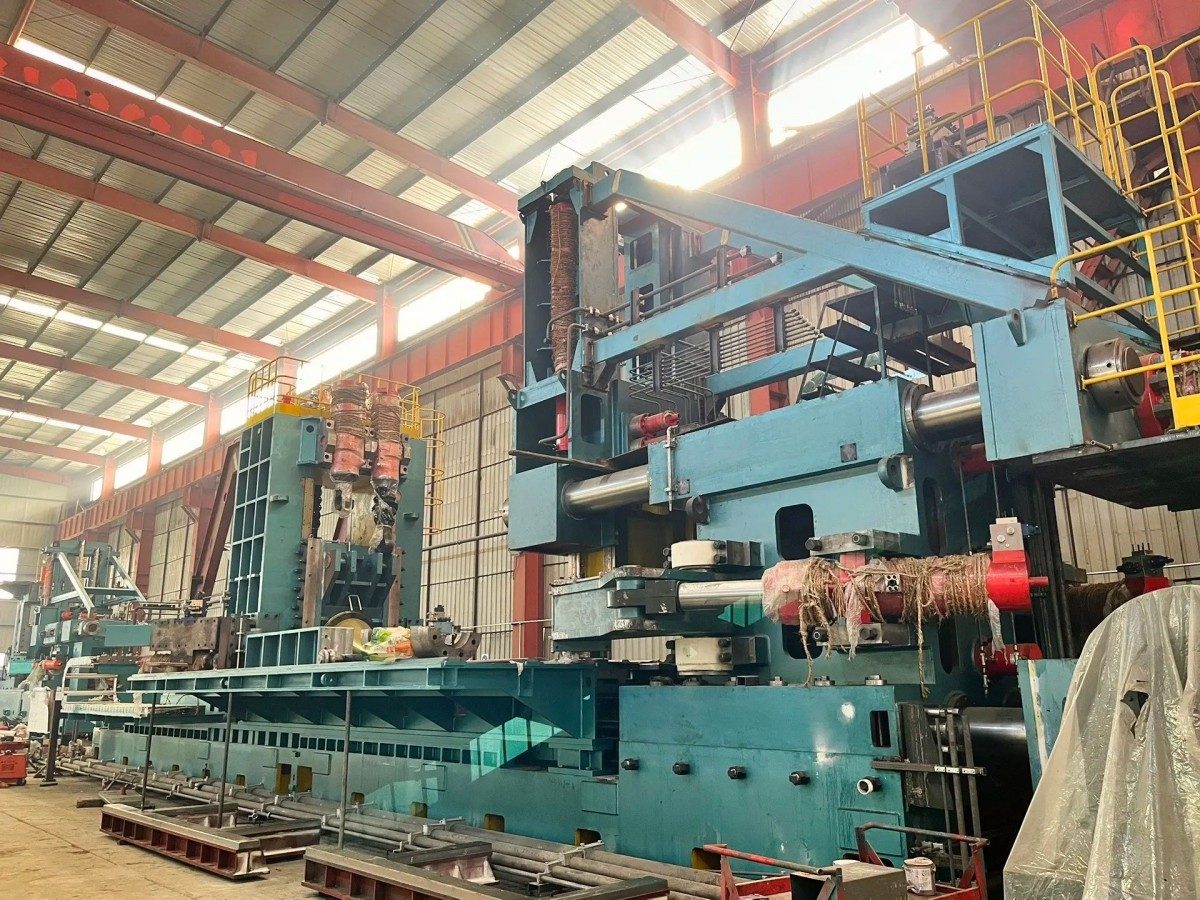

Walcarka CNC do pierścieni kutych ze stopów aluminium i stali

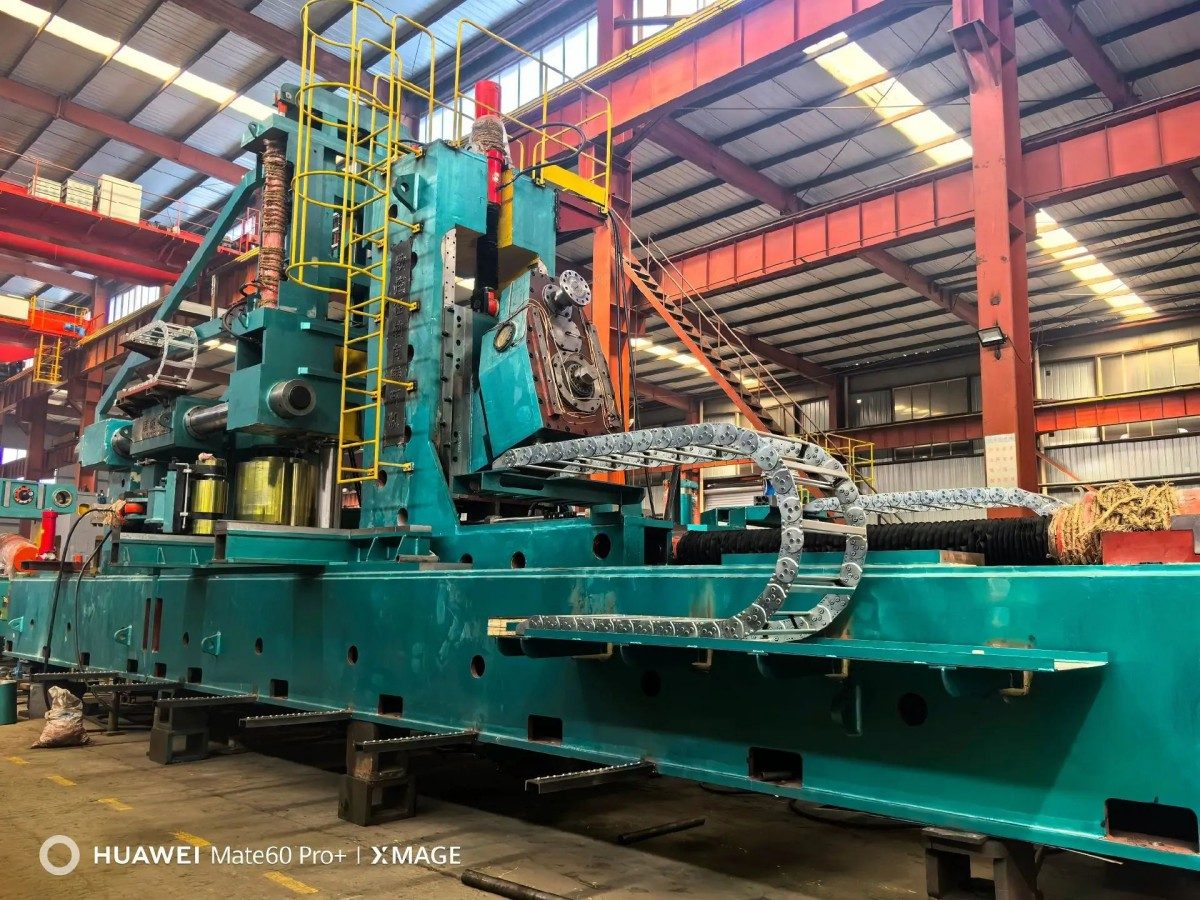

Wytrzymała walcownia pierścieni CNC do kołnierzy i pierścieni łożyskowych
precyzyjna walcownia pierścieni promieniowo-osiowa do kołnierzy

Aplikacje

Maszyna CNC do walcowania pierścieni promieniowo-osiowego poziomego nadaje się do obróbki szerokiej gamy materiałów, w tym: stal węglowa, stal stopowa, stal nierdzewna, stop tytanu, stop miedzi, stop aluminium i stopy wysokotemperaturowe. Produkujemy wysokiej jakości pierścionki bezszwowe takie jak:

  • Pierścienie łożyskowe
  • Pierścienie zębate
  • Kołnierze(w tym kołnierze do spawania czołowego i kołnierze turbin wiatrowych)
  • Piasty kół
  • Cylindry cienkościenne

Maszyna ta jest idealna dla branż wymagających precyzyjnych, bardzo wytrzymałych i bezszwowych elementów pierścieniowych, m.in. w przemyśle lotniczym, motoryzacyjnym, energetycznym i produkcji ciężkich maszyn.

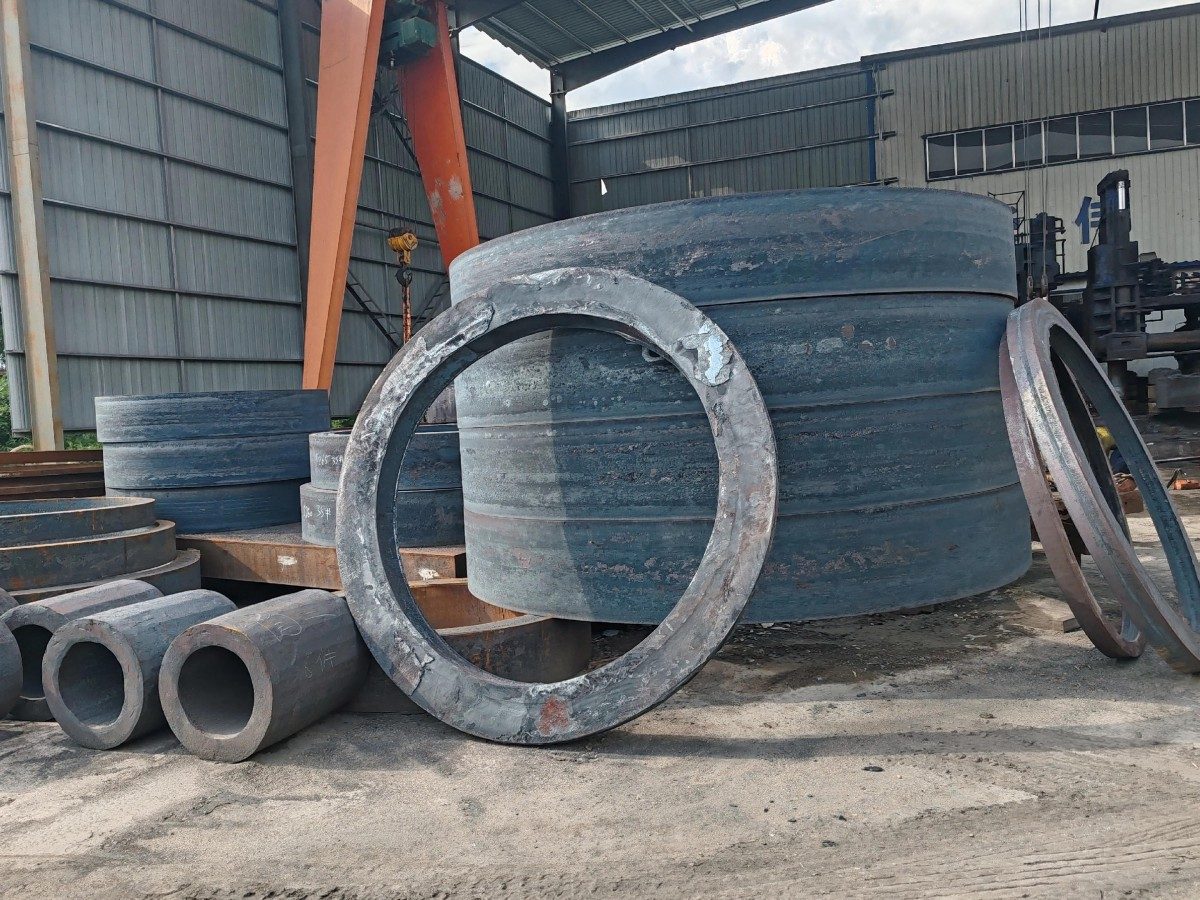

pierścień łożyskowy ze stali węglowej

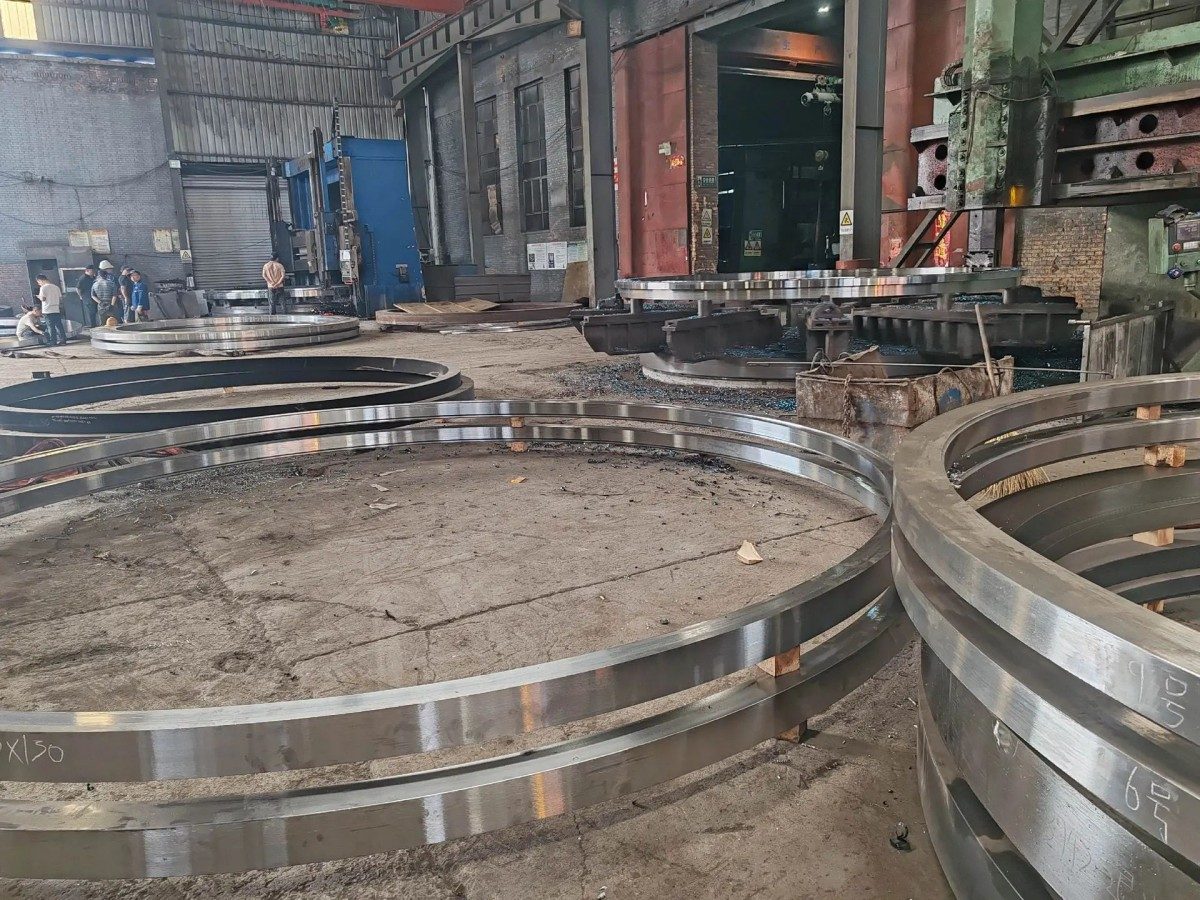

pierścień bezszwowy ze stopu tytanu

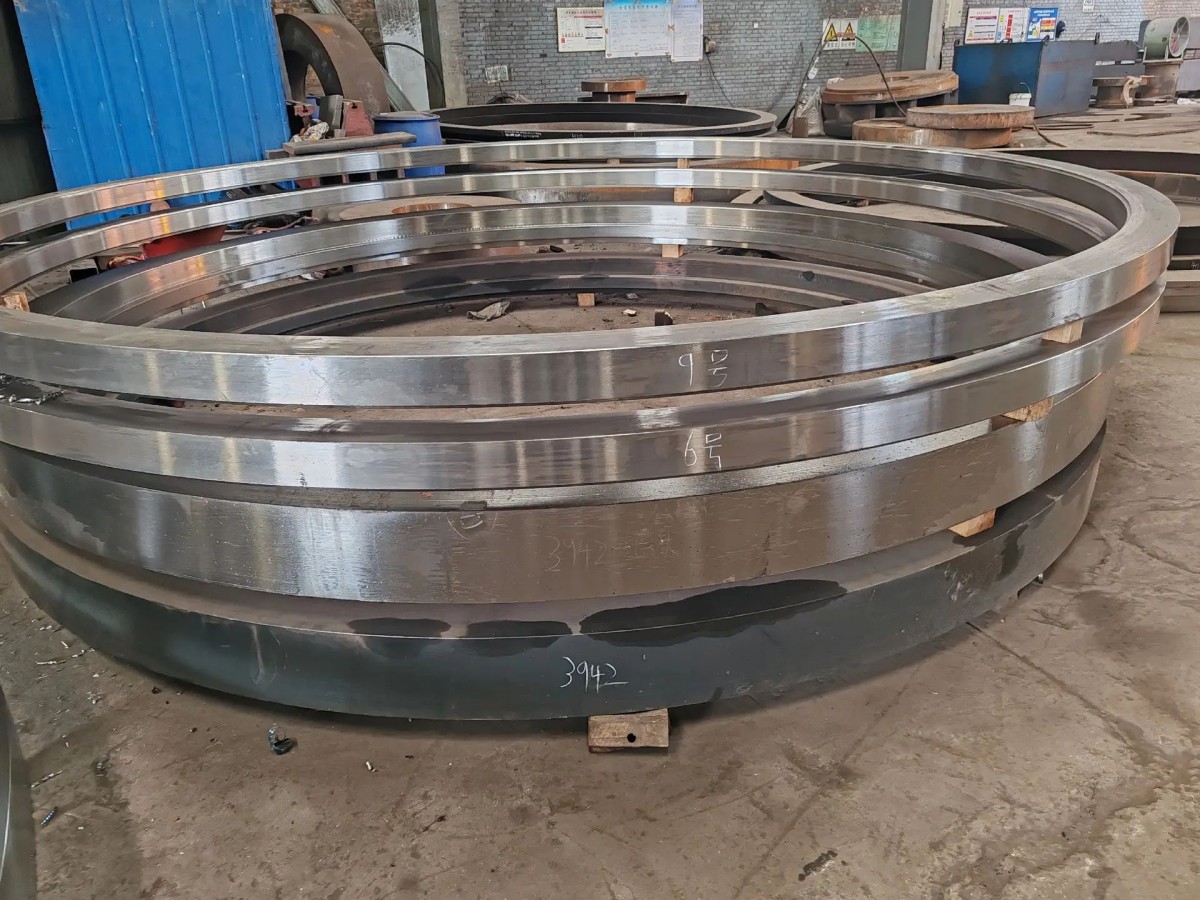

kołnierz ze stali nierdzewnej 2

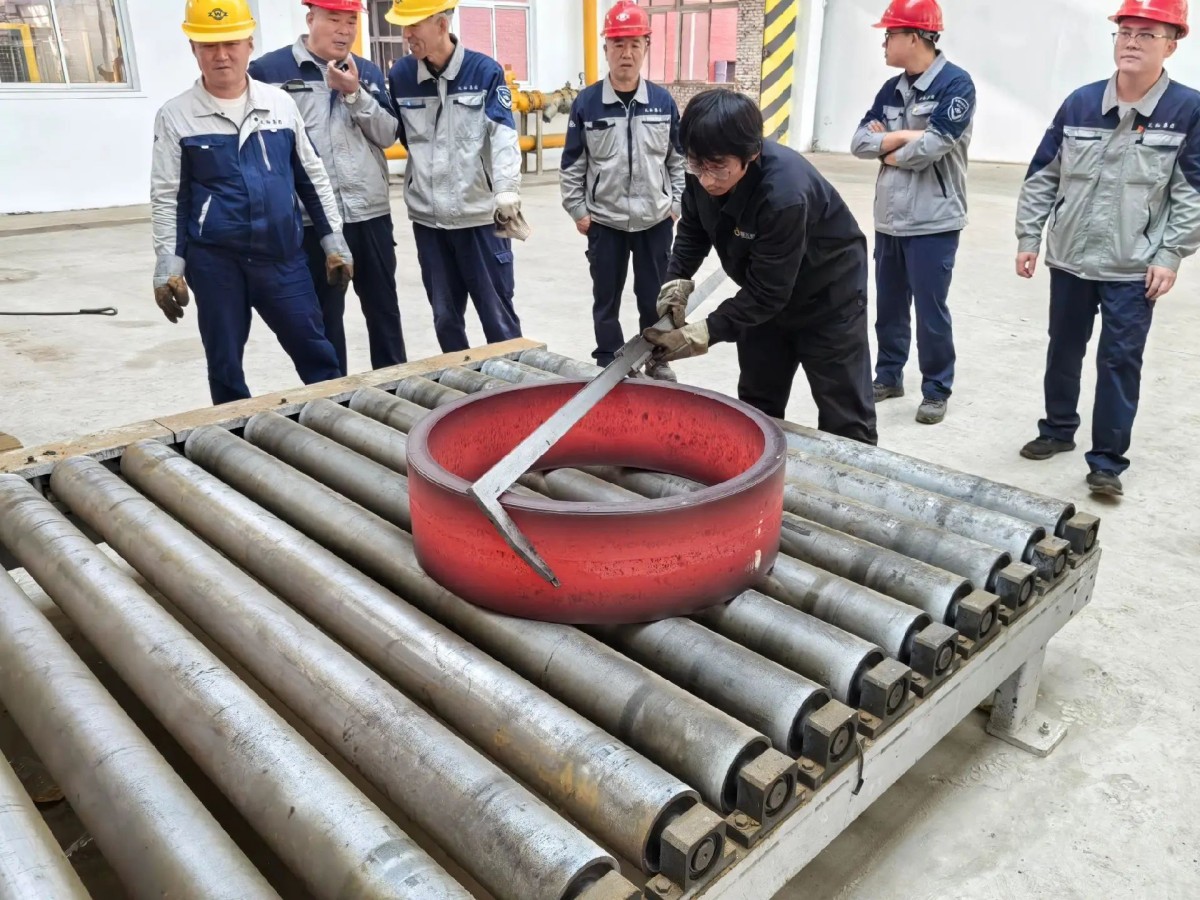

pierścień bezszwowy ze stopu wysokotemperaturowego

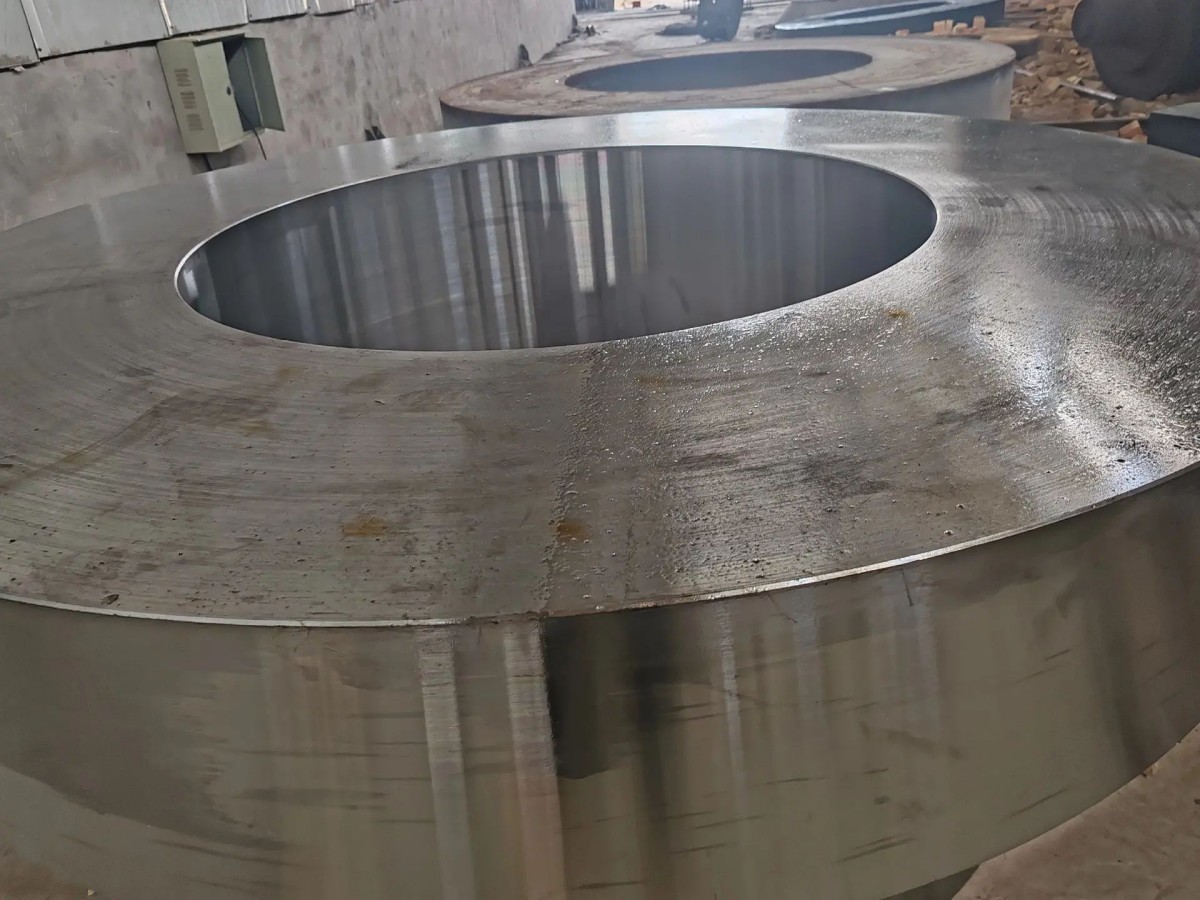

pierścień cylindryczny o cienkich ściankach

System precyzyjnego formowania

  • Walcowanie promieniowe:Szybki ruch do przodu/do tyłu, inteligentne wykrywanie punktu początkowego toczenia i sterowane serwomechanizmem toczenie wzdłuż ustawionych wcześniej krzywych promieniowych.
  • Toczenie osiowe:Szybki ruch w górę/w dół z automatycznym wykrywaniem punktu początkowego na podstawie wysokości wykroju, zsynchronizowany z promieniowymi krzywymi toczenia w celu zapewnienia dokładnego formowania.
  • Walcowanie powierzchni końcowej: Napędzany silnikiem hydraulicznym o dużym momencie obrotowym, prędkość walcowania automatycznie dostosowuje się do obrotów pierścienia.
  • Technologia trójwalcowa:Zapewnia stabilne wałkowanie podczas formowania i precyzyjne zaokrąglanie na końcu procesu.

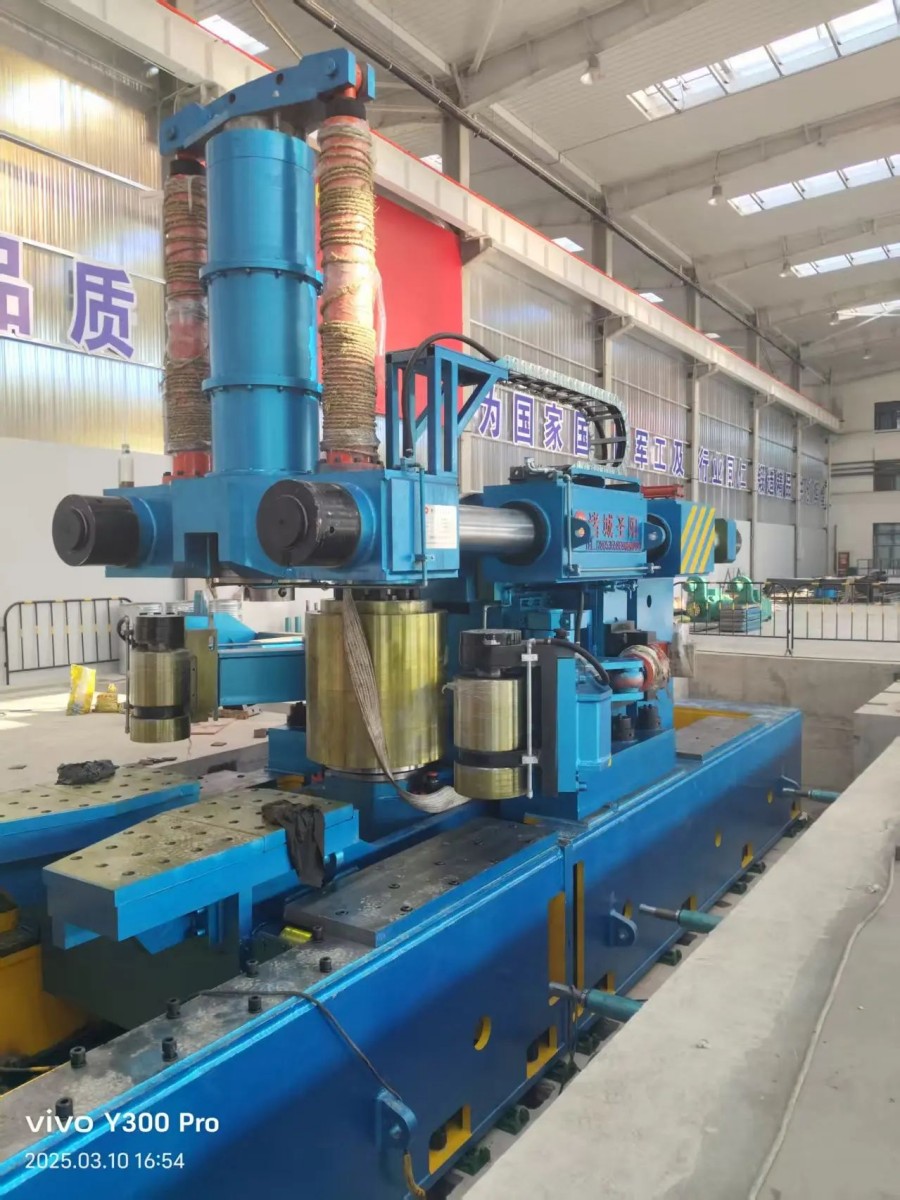

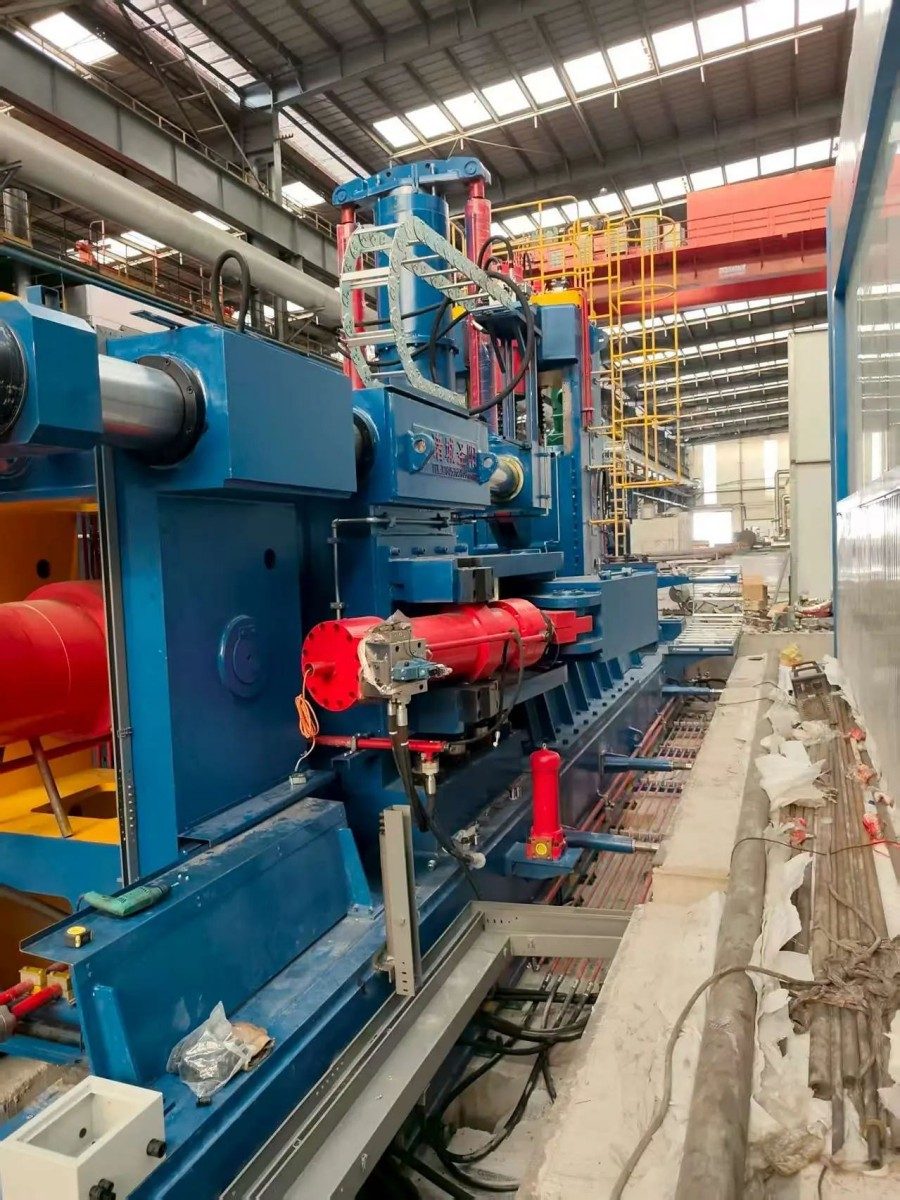

Precyzyjna walcownia pierścieni promieniowych CNC do kołnierzy metalowych

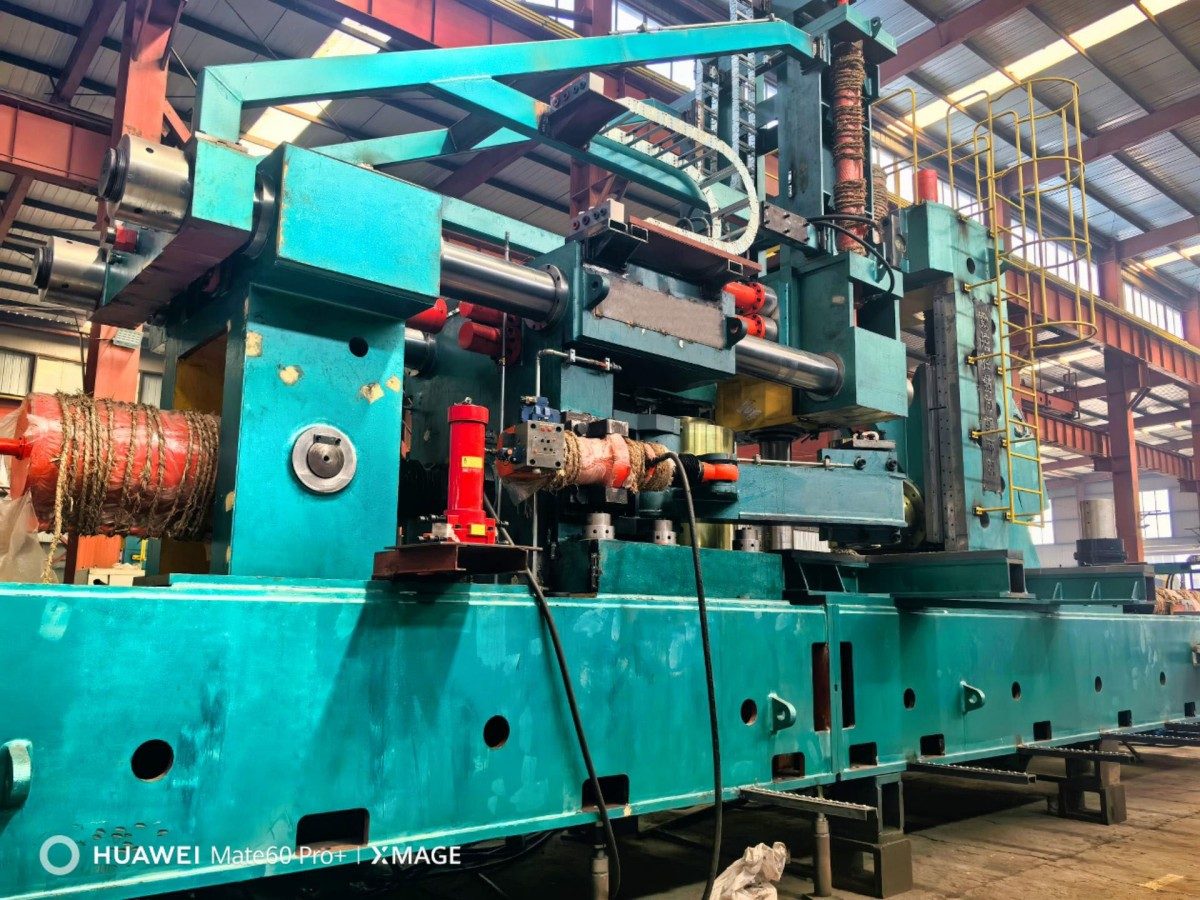

walcownia pierścieni promieniowo-osiowa CNC do kucia kołnierzy

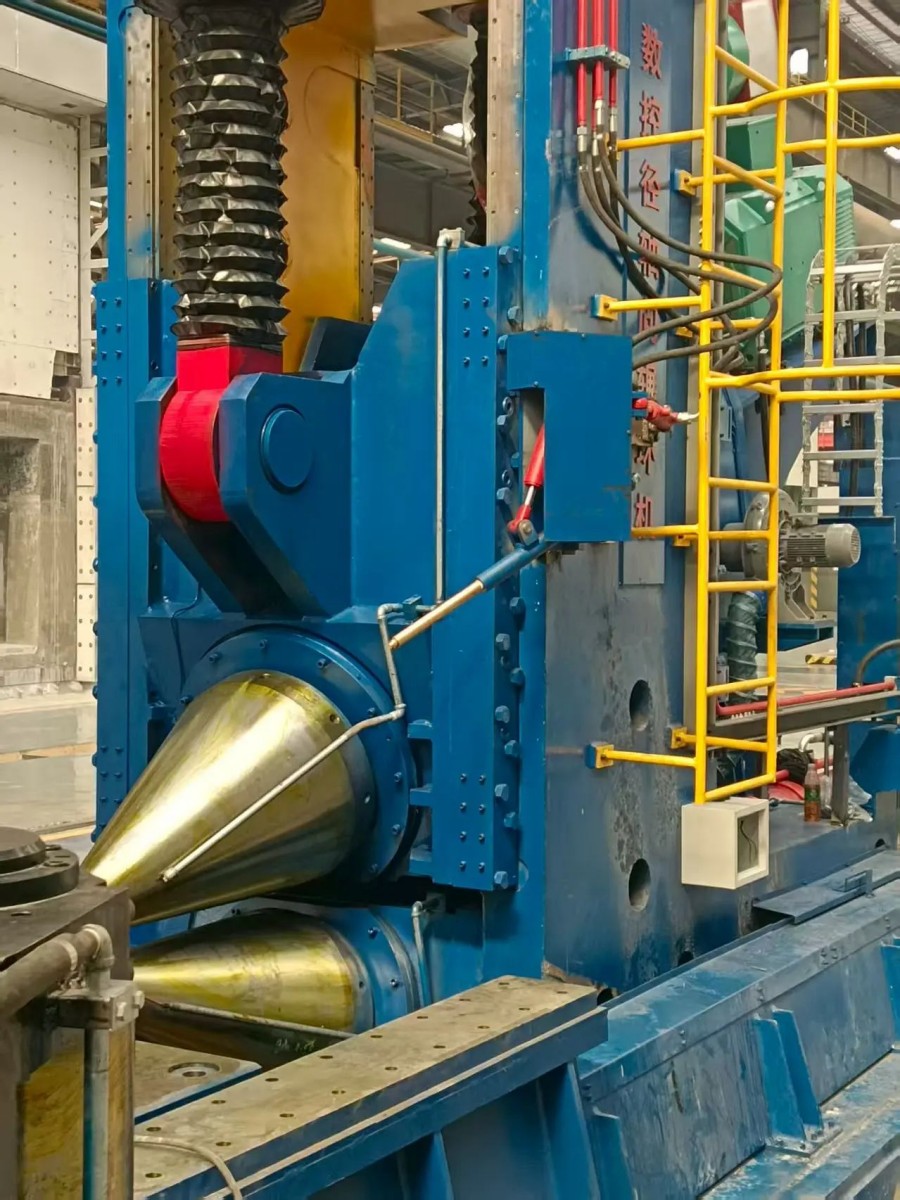

automatyczna walcownia pierścieni promieniowo-osiowych do pierścieni kutych

Inteligentne sterowanie, automatyzacja i efektywność energetyczna

Maszyna łączy w sobie inteligentny system sterowania CNC, automatyczną obsługę i niezwykle wydajny układ hydrauliczny, co zapewnia doskonałą wydajność i łatwość obsługi.

  • System sterowania CNC:Obsługa sterownika PLC + ekranu dotykowego z podwójnym wyświetlaczem, elektronicznym pokrętłem do sterowania ręcznego, automatycznym generowaniem krzywych i zdalnym monitorowaniem błędów.
  • Monitorowanie w czasie rzeczywistym:Sygnał wykrywania i rolki wyrównujące nacisk zapewniają ciągłe sprzężenie zwrotne i kontrolę serwomechanizmu w celu precyzyjnego pozycjonowania w całym procesie walcowania.
  • Automatyzacja: Wyposażone w manipulatory do automatycznego załadunku/rozładunku i wspomagane zaawansowanymi algorytmami zapewniającymi powtarzalne, wysokiej jakości operacje walcowania.
  • Energooszczędna hydraulika:Serwomechanizm olejowo-elektryczny z technologią pompy o zmiennej wydajności utrzymuje niską temperaturę oleju, zmniejsza zużycie energii i gwarantuje stabilną pracę.
  • Urządzenie centrujące: Ramiona hydrauliczne zapewniają dokładne ustawienie pierścieni podczas walcowania, zwiększając precyzję i ogólną jakość produktu.

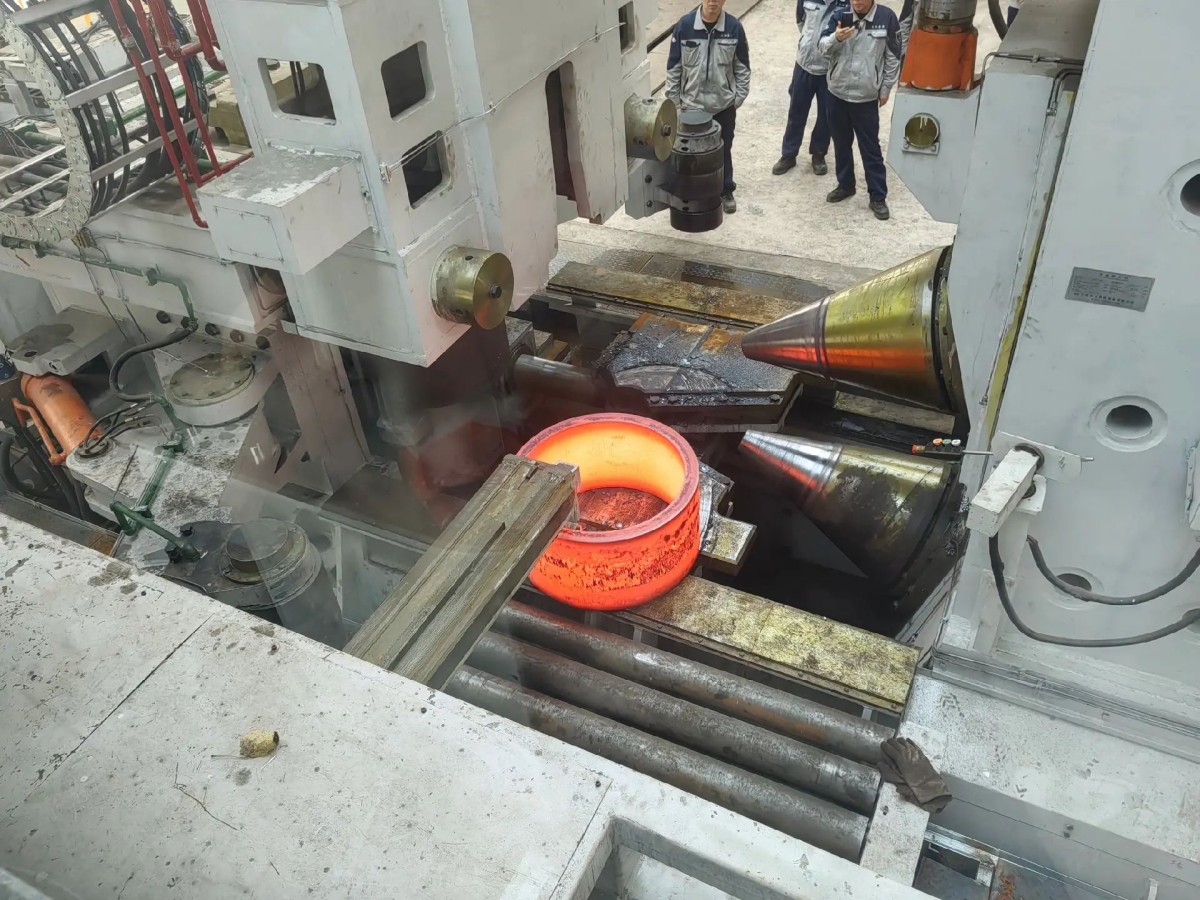

Walcarka CNC do pierścieni promieniowo-osiowych, kucie kołnierzy ze stopu aluminium 4

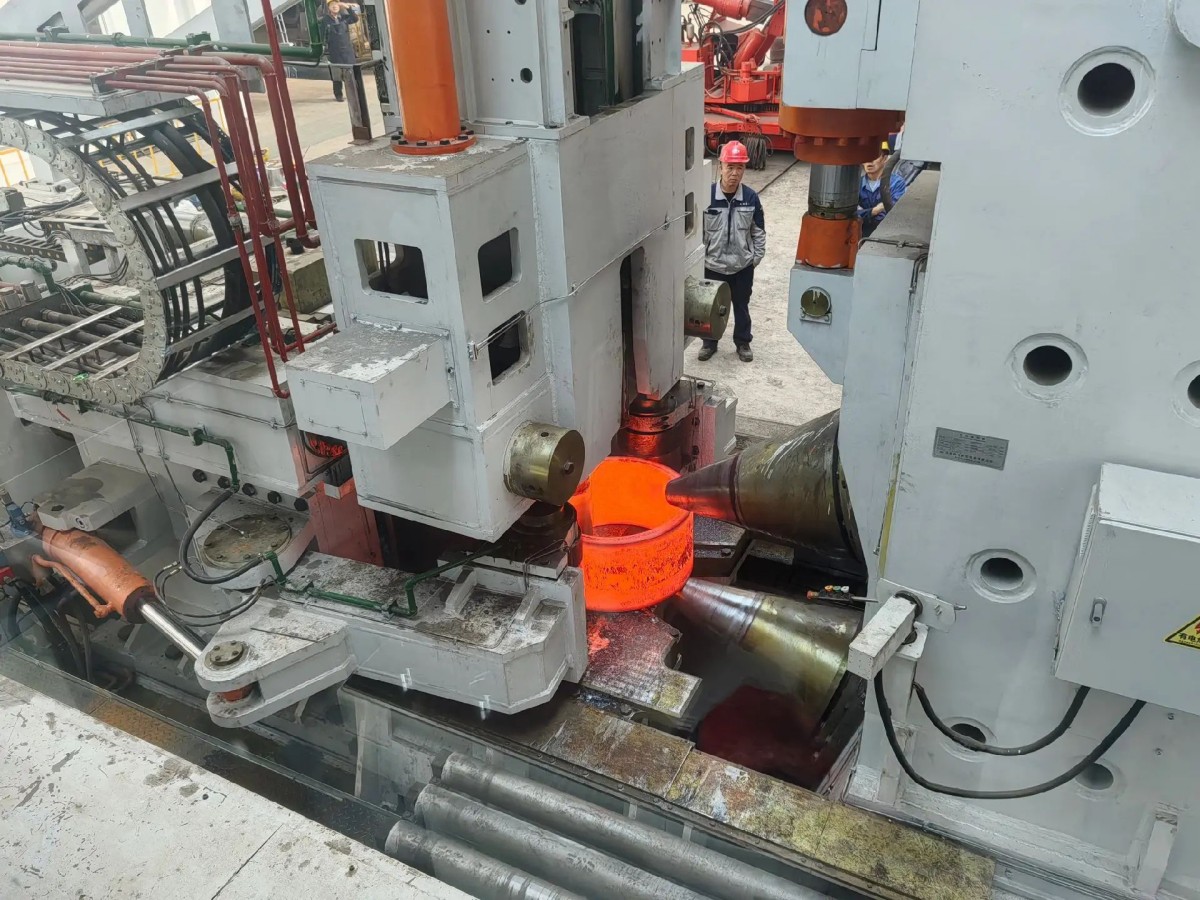

walcownia pierścieni promieniowo-osiowa CNC, kucie kołnierzy ze stopu aluminium 2

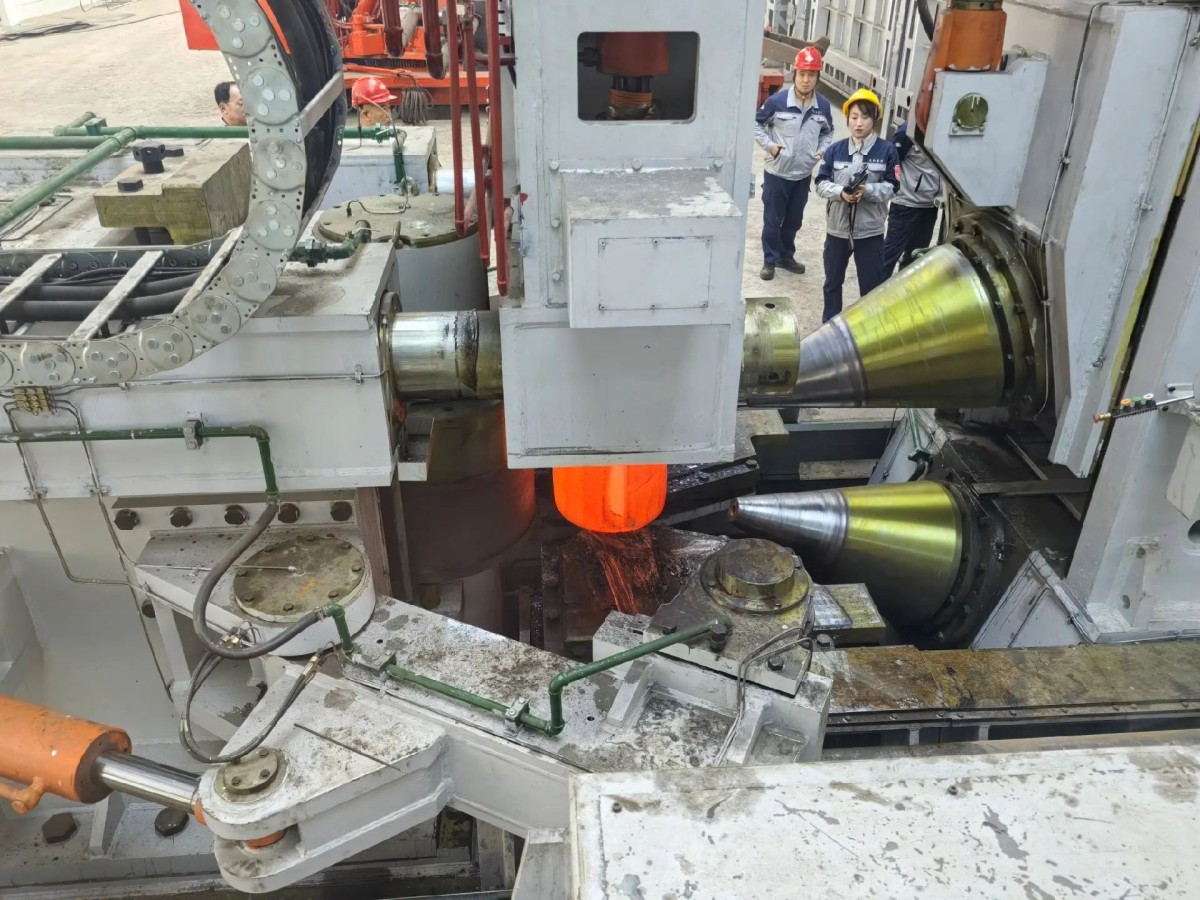

walcownia pierścieni promieniowo-osiowa CNC, kucie kołnierzy ze stopu aluminium 1

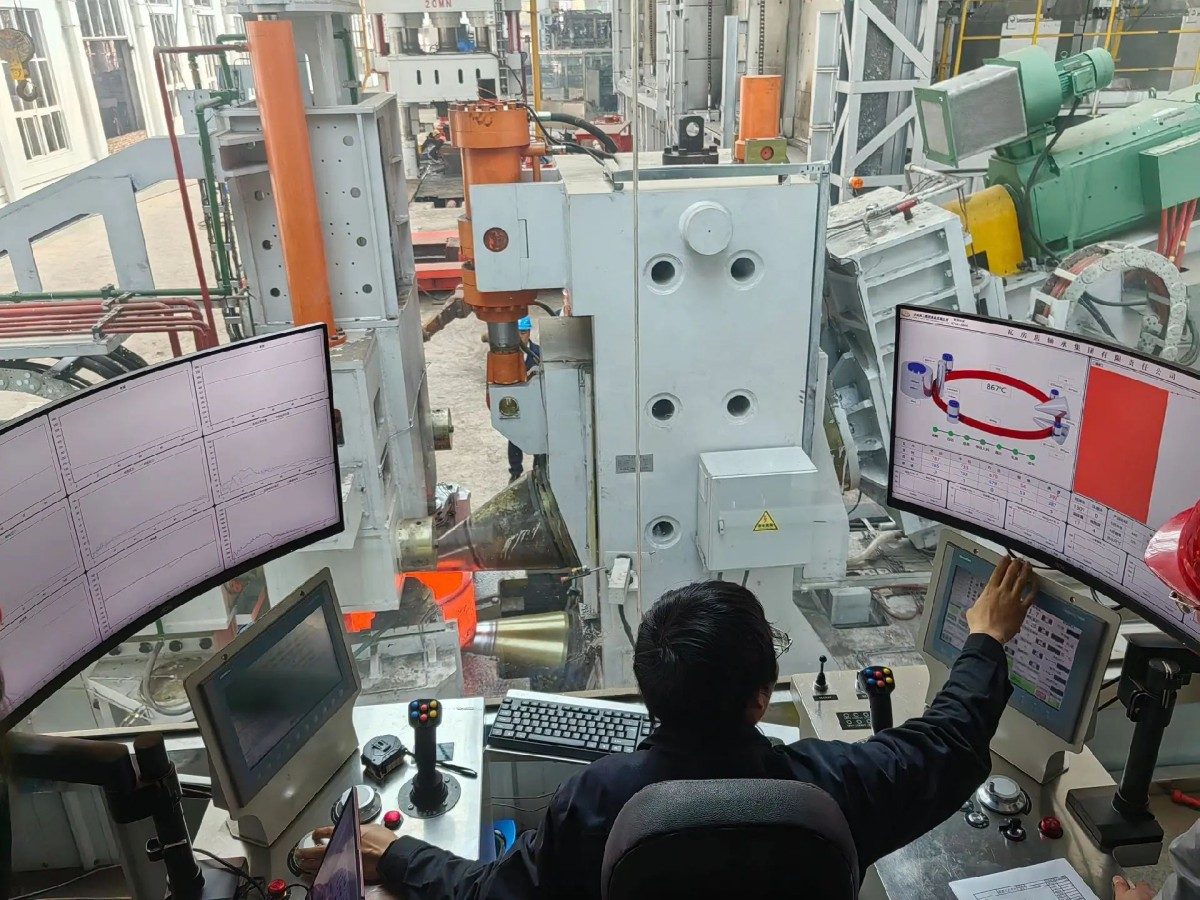

sala sterowania maszyną CNC do walcowania pierścieni promieniowych i osiowych

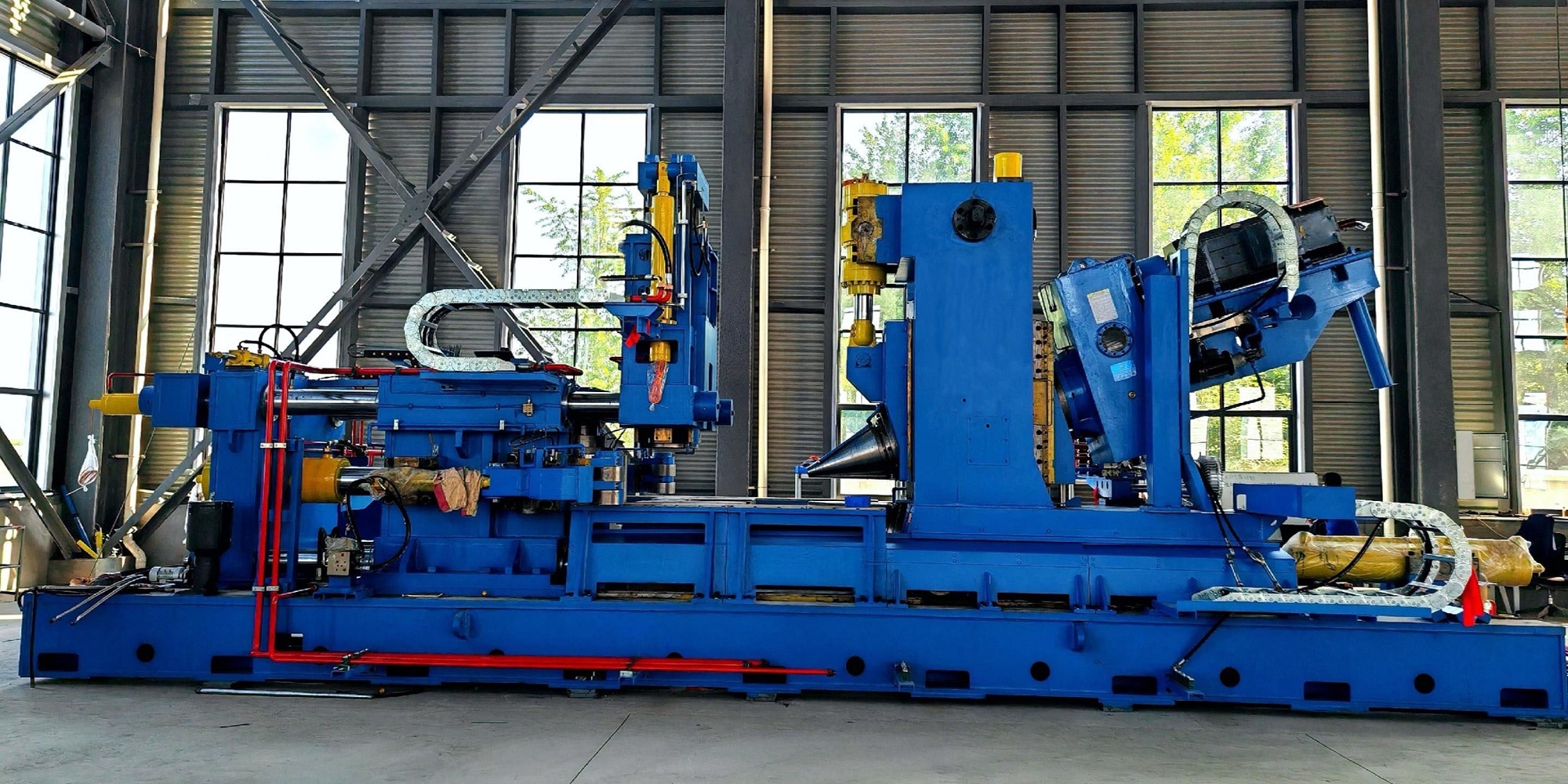

walcownia pierścieni promieniowo-osiowa do kucia kołnierzy
Model AEK-DK53S-800 AEK-DK53S-1200 AEK-DK53S-1600 AEK-DK53S-2000 AEK-DK53S-2500 AEK-DK53S-3500 AEK-DK53S-4000 AEK-DK53S-5000 AEK-DK53S-6000 AEK-DK53S-6300 AEK-DK53S-7000 AEK-DK53S-8000 AEK-DK53S-9000 AEK-DK53S-10000
Średnica zewnętrzna (mm) 300–800 300–1200 400–1600 400–2000 500–2500 700–3500 800–4000 800–5000 800–6000 1000–6300 1000–8000 1100–8000 1100–9000 1200–10000
Wysokość (mm) 60–250 60–300 60–350 60–400 80–500 80–600 80–700 80–800 80–800 100–1000 100–1200 100–1600 110–1600 120–1650
Siła toczenia promieniowego (kN) 1000 1250 1600 2000 2500 3000 3000 3600 4000 5000 6300 8000 8000 10000
Siła toczenia osiowego (kN) 800 1000 1250 1600 2000 2500 2500 3000 3150 4000 5000 6300 6300 8000
Prędkość toczenia (m/s) 1.3 1.3 1.3 1.3 1.3 1.3 1.3 0,5–1,4 0,5–1,4 0,5–1,4 0,5–1,4 0,5–1,4 0,5–1,4 0,5–1,4
Silnik główny promieniowy (kW) 160 250 280 355 2×280 2×315 2×355 2×450 2×550 2×630 2×730 2×800 2×900 2×1000
Silnik główny osiowy (kW) 2×75 2×110 2×160 2×220 2×280 2×315 2×355 2×450 2×550 2×630 2×730 2×800 2×900 2×1000
Długość L (mm) 8500 9000 11000 13000 14000 17000 18000 20000 21000 24000 26000 30000 36000 40000
Szerokość (mm) 2200 2400 2500 3000 3500 3800 4200 5300 6500 6800 7500 8500 9000 9500
Wysokość nad podłogą (mm) 3300 (5000) 3500 3600 3800 4300 4500 4600 4700 5500 6500 7200 8000 8500 10000
