1.0프레스 브레이크의 종류: 금속 제작에 가장 적합한 것은 무엇인가?
프레스 브레이크 판금을 원하는 모양으로 굽히도록 설계된 필수적인 성형 기계입니다. 판금 제작, 기계 제조, 건설 부품 등 다양한 분야에 널리 사용되는 프레스 브레이크는 구동 시스템과 기능적 성능에 따라 크게 달라집니다. 가장 일반적인 유형은 다음과 같습니다.
1.1기계식 프레스 브레이크
기계식 프레스 브레이크는 플라이휠과 크랭크샤프트 메커니즘을 사용하여 작동합니다. 전통적인 설계를 기반으로 하지만, 얇은 두께에서 중간 두께의 재료를 대량으로 처리하는 데 적합합니다. 자동화 수준이 낮음에도 불구하고, 빠른 사이클 시간과 낮은 유지보수 비용 덕분에 비용에 민감한 분야에서 경쟁력을 유지합니다.
| 목 | 설명 |
| 드라이브 유형 | 플라이휠 + 크랭크샤프트 |
| 정확성 | 중간; ±1° 각도 반복성; 동적 보상 없음 |
| 재료 두께 | 0.5~6mm(얇은 시트~중간 시트) |
| 톤수 범위 | 일반적으로 40~160톤 |
| 사이클 속도 | 빠름; 반복되는 부분에 이상적 |
| 제어 시스템 | 리미트 스위치가 있는 수동 또는 반자동 |
| 에너지 소비 | 높음; 모터가 계속 작동합니다 |
| 유지 | 간단합니다. 주로 윤활 및 클러치 검사입니다. |
| 일반적인 응용 프로그램 | 브라켓, 툴박스, 엣지 플랜지, 기본 인클로저 |
| 적합한 | 소규모 작업장, 비용에 민감한 제조업체 |

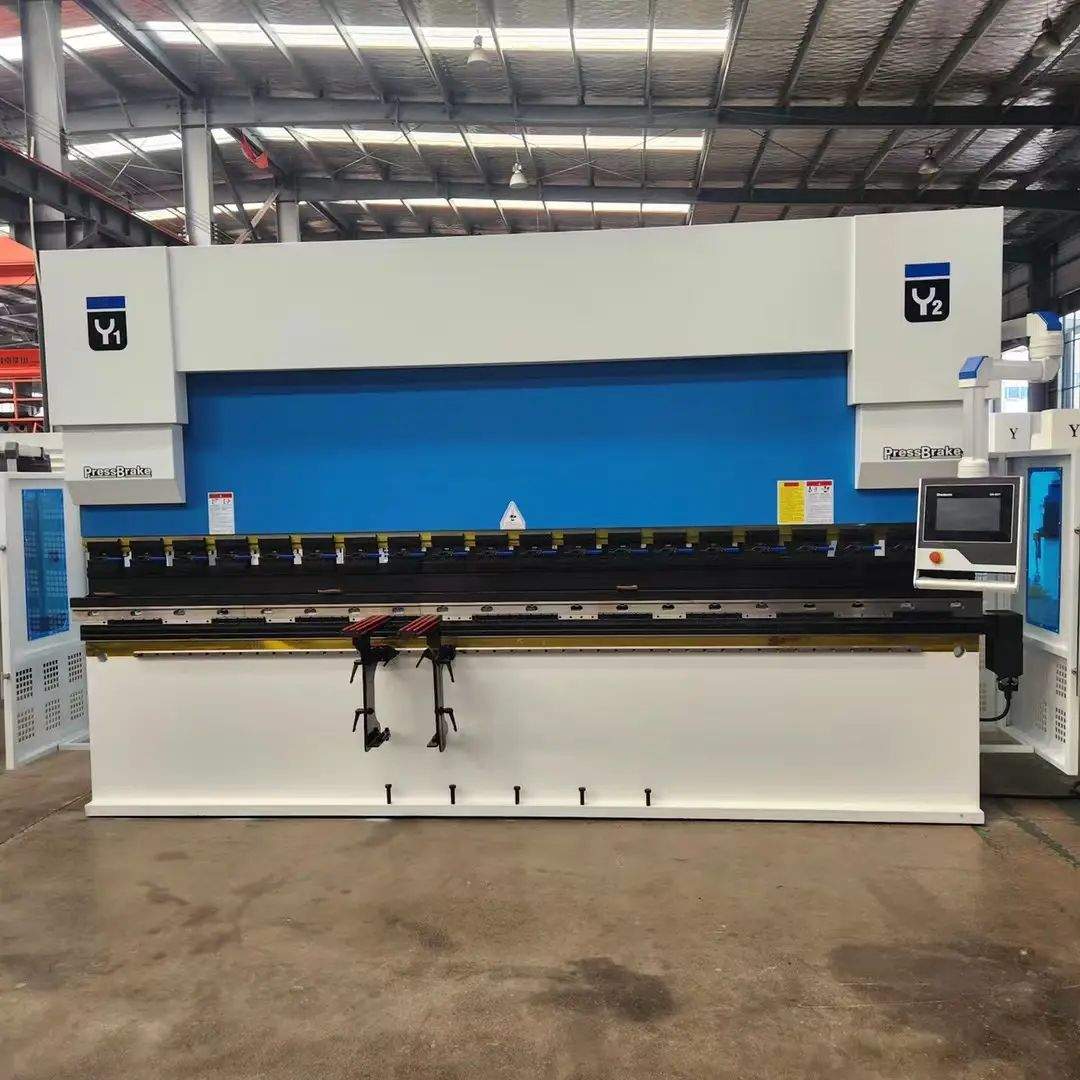

1.2유압 프레스 브레이크
유압식 프레스 브레이크는 램을 구동하기 위해 이중 실린더 유압 시스템을 사용합니다. 견고한 프레임과 적절한 굽힘 정확도로 유명하며, 현재 업계에서 가장 널리 사용되는 방식입니다.
| 목 | 설명 |
| 드라이브 유형 | 듀얼 유압 실린더 |
| 정확성 | 중간; ±0.3–0.5 mm 반복성 |
| 재료 두께 | 1~20mm(주로 중간 두께에서 두꺼운 시트) |
| 톤수 범위 | 일반적으로 40~800톤이며, 1600톤 이상으로 맞춤 제작 가능 |
| 사이클 속도 | 중간; 스트로크 길이와 유량의 영향을 받음 |
| 제어 시스템 | 기본 NC 컨트롤러 또는 터치스크린 기반 CNC |
| 에너지 소비 | 중간; 간헐적 유압 작동 |
| 유지 | 씰 및 유압유 청결도에 대한 정기 점검 |
| 일반적인 응용 프로그램 | 건설용 강판, 몰드베이스, 기계 패널 |
| 적합한 | 일반 제조, 중공업, OEM |

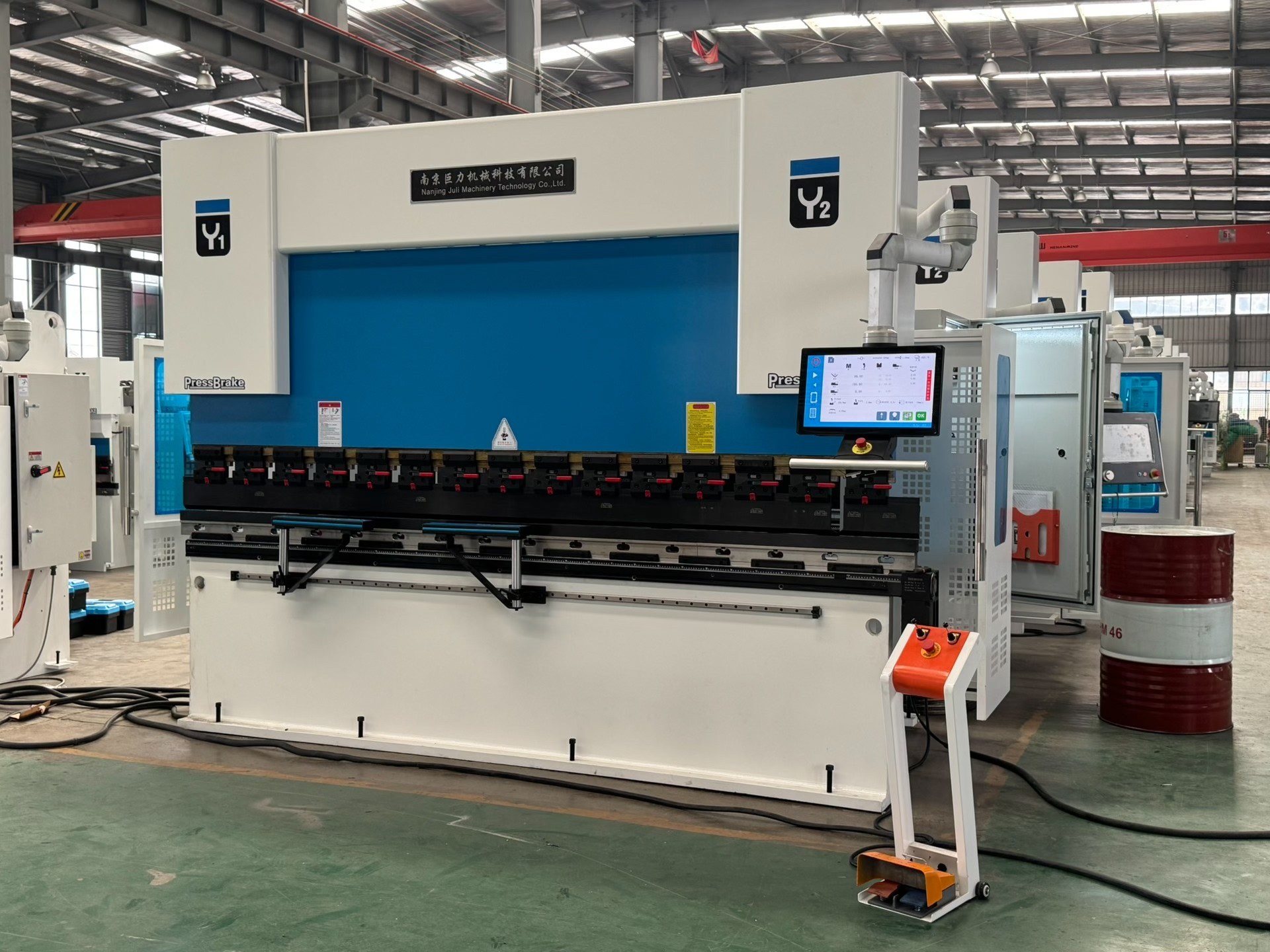

1.3전기 유압 서보 프레스 브레이크
유압 동력과 서보 밸브 폐쇄 루프 제어를 결합한 전자 유압식 프레스 브레이크는 높은 정밀도, 실시간 동기화 및 지능형 보정 기능을 제공하므로 정밀한 판금 작업에 이상적입니다.
| 목 | 설명 |
| 드라이브 유형 | 듀얼 실린더 전기 유압 서보 시스템 |
| 정확성 | 높음; ±0.01mm 위치 지정, ±0.5° 각도 |
| 재료 두께 | 0.5~25mm |
| 톤수 범위 | 40~1000톤(모듈식, 확장 가능) |
| 사이클 속도 | 고속; 빠른 복귀 스트로크 |
| 제어 시스템 | 고급 CNC(예: Delem, ESA, Cybelec) |
| 에너지 소비 | 에너지 절약; 모터는 필요에 따라 작동 |
| 유지 | 지능형 진단, 오일 요구량 감소 |
| 일반적인 응용 프로그램 | 전기 캐비닛, 의료용 인클로저, 항공우주 부품 |
| 적합한 | 자동화된 작업장, 하이엔드 제조업체, 스마트 라인 |

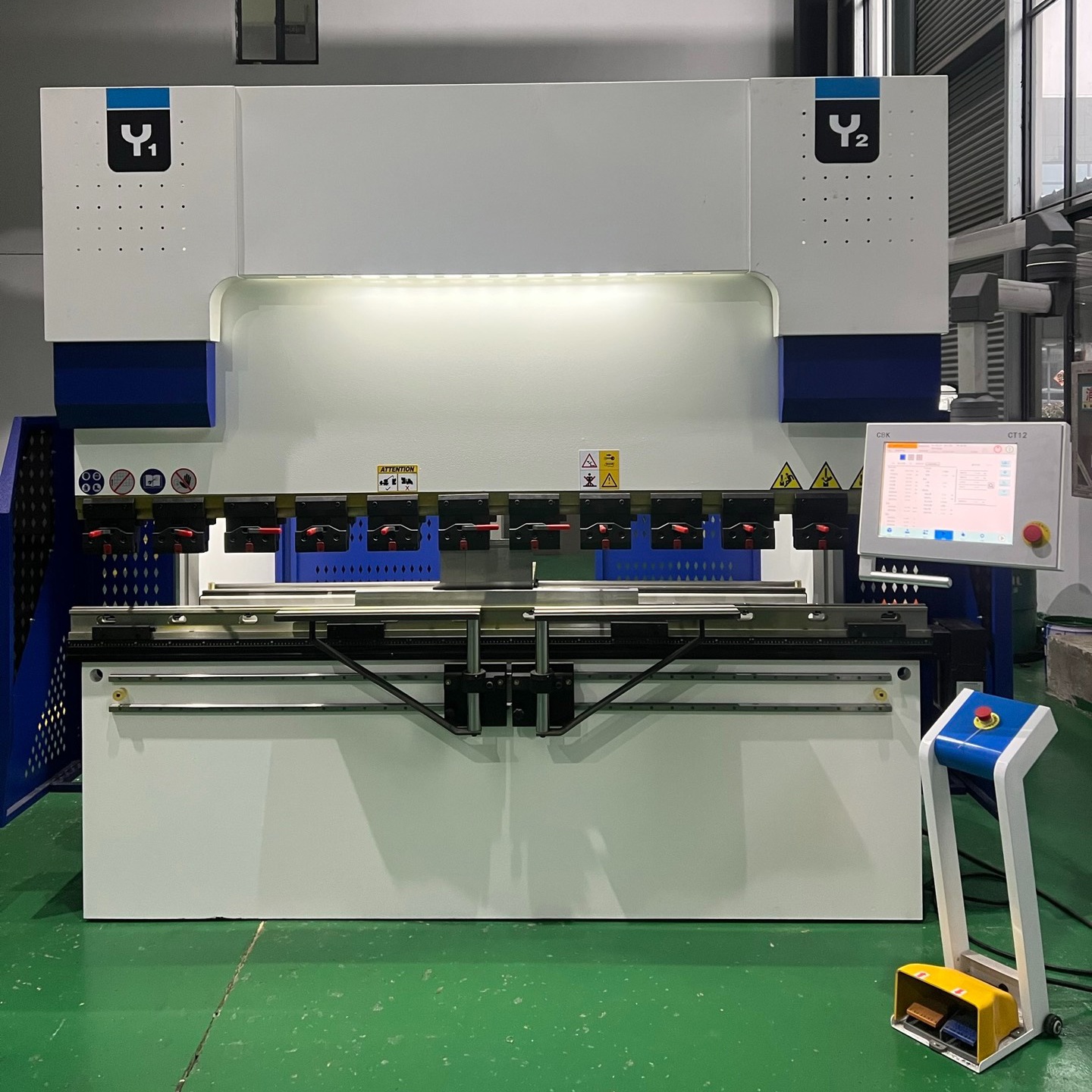

1.4전기식 프레스 브레이크
전기식 프레스 브레이크는 서보 모터로만 구동되므로 유압 시스템이 필요하지 않습니다. 깔끔하고 빠르며 정밀한 작동을 제공하며, 특히 높은 반복성과 낮은 소음이 요구되는 분야에 이상적입니다.
| 목 | 설명 |
| 드라이브 유형 | 볼 스크류 또는 기어 드라이브가 있는 서보 모터 |
| 정확성 | 초고속; ±0.005mm 위치 지정, ±0.01mm 반복성 |
| 재료 두께 | 0.3~6mm (주로 얇은 시트) |
| 톤수 범위 | 일반적으로 35~130톤 |
| 사이클 속도 | 매우 빠름; 즉각적인 대응 |
| 제어 시스템 | 완전 CNC; 원격 및 자동 작업 지원 |
| 에너지 소비 | 매우 낮음; 작동 중에만 전력이 사용됩니다. |
| 유지 | 최소; 유압유가 필요 없음 |
| 일반적인 응용 프로그램 | 정밀 인클로저, 스테인리스 캐비닛, 클린룸 장비 |
| 적합한 | 의료기기, 3C산업, 고급판금공장 |
1.5구동 시스템 비교표
| 특징 | 유압 | 서보 모터 | 전기 유압식 | 전기 같은 |
| 구동 원리 | 유압 실린더 | 서보 모터 + 기계식 구동 | 유압 + 서보 밸브 제어 | 전기식, 볼스크류 또는 기어 |
| 제어 정확도 | 중간; 압력 변동의 영향을 받음 | 높음; 폐쇄 루프 서보 제어 | 높음; 균형 잡힌 힘과 정밀도 | 매우 높음; 최소 위치 오류 |
| 응답 속도 | 느리다~보통 | 빠른 | 빠르고 안정적 | 매우 빠르다 |
| 에너지 효율성 | 낮음; 지속적인 유압 손실 | 높음; 주문형 모터 사용 | 중간; 유압 펌프 필요 | 가장 높음; 활성화된 경우에만 사용되는 전력 |
| 유지 | 높음; 오일 및 배관 관리가 필요합니다. | 낮음; 간단한 모터 유지 보수 | 중간; 모터와 오일 모두 관련됨 | 매우 낮음; 유압유 없음 |
| 톤수 범위 | 10~3000톤 | 5~250톤 | 50~2000톤 | 5~250톤 |
| 일반적인 용도 | 고성능 부품, 브리지 플레이트 | 정밀 부품, 소량 생산 | 자동화된 고급 라인 | 깨끗하고 조용하며 반복 가능한 작업 |
| 장점 | 높은 토크, 폭넓은 적용 | 높은 정밀도, 낮은 에너지 사용 | 힘의 균형과 정밀도 | 에너지 효율적이고, 소음이 적고, 깨끗합니다 |
| 단점 | 소음이 많고 전력 손실이 크다 | 제한된 힘 출력 | 구조가 복잡하고 비용이 더 많이 든다 | 초중량 하중에 대한 힘 제한 |
2.0제어 시스템에 따른 프레스 브레이크 유형 - 수동, NC 또는 CNC?
프레스 브레이크는 기계적 차이 외에도 완전 수동 모델부터 지능형 CNC 기계까지 제어 방식에 따라 분류됩니다. 적절한 자동화 수준을 선택하는 것은 생산성, 정밀도, 그리고 전반적인 운영 효율성에 큰 영향을 미칠 수 있습니다.
2.1수동 프레스 브레이크
기본 작업 및 소량 생산에 이상적입니다.
수동 프레스 브레이크는 백게이지 위치와 램 이동 거리를 작업자가 직접 조정하는 데 전적으로 의존합니다. 간단하고 경제적인 디자인으로 초보자, 소규모 작업장 또는 샘플 프로토타입 제작에 가장 적합합니다.
| 목 | 설명 |
| 제어 방법 | 백게이지, 각도 및 스트로크 수동 조정 |
| 구동 시스템 | 일반적으로 기계식 또는 유압식 |
| 위치 정확도 | 낮음; 작업자 기술에 따라 다름, 반복성 ±1mm |
| 능률 | 느림; 낮은 빈도, 반복적이지 않은 작업에 적합 |
| 백게이지 시스템 | 없음 또는 기본 기계적 정지; 수동으로 조정됨 |
| 사용자 기술 수준 | 배우기 쉬움; 초보자 사용에 이상적 |
| 유지 | 매우 낮음; 최소한의 전자 장치, 쉬운 기계적 유지 관리 |
| 일반적인 응용 프로그램 | 프로토타입 제작, 수리점, 간단한 브래킷 제작 |
| 적합한 | 개별 워크숍, 교육 연구실, 소규모 공장 |
| 에너지 소비 | 드라이브 유형에 따라 낮음~보통 |
2.2NC 프레스 브레이크(수치 제어)
기본 자동화를 갖추고 있어 표준 생산 요구 사항에 적합합니다.
NC 프레스 브레이크는 인코더와 기본 컨트롤러를 사용하여 Y축(램)과 X축(백게이지)을 자동화합니다. 이 브레이크는 중간 정도의 정밀도를 제공하며 표준 반복 작업에 적합합니다.
| 목 | 설명 |
| 제어 방법 | 기본 수치 제어(Y 및 X 축), 선택적 R/Z 축 |
| 구동 시스템 | 유압식 또는 전기 유압식 |
| 위치 정확도 | 중간; ±0.2–0.5mm 반복성 |
| 능률 | 중간~높음; 작업 메모리 및 자동 위치 지정 지원 |
| 백게이지 시스템 | 전기적으로 구동되며 일반적으로 2축(X + R) |
| 프로그래밍 인터페이스 | 버튼 메뉴가 있는 디지털 디스플레이; 간단한 논리 |
| 일반 컨트롤러 브랜드 | 에스툰 E21, E300, 델렘 DA-41T |
| 일반적인 응용 프로그램 | 금속 도어, 인클로저, 도구 캐비닛, 하드웨어 부품 |
| 적합한 | 일반 제조, 중간 규모 생산 공장 |
| 에너지 소비 | 중간; 수요에 따른 오토바이 |

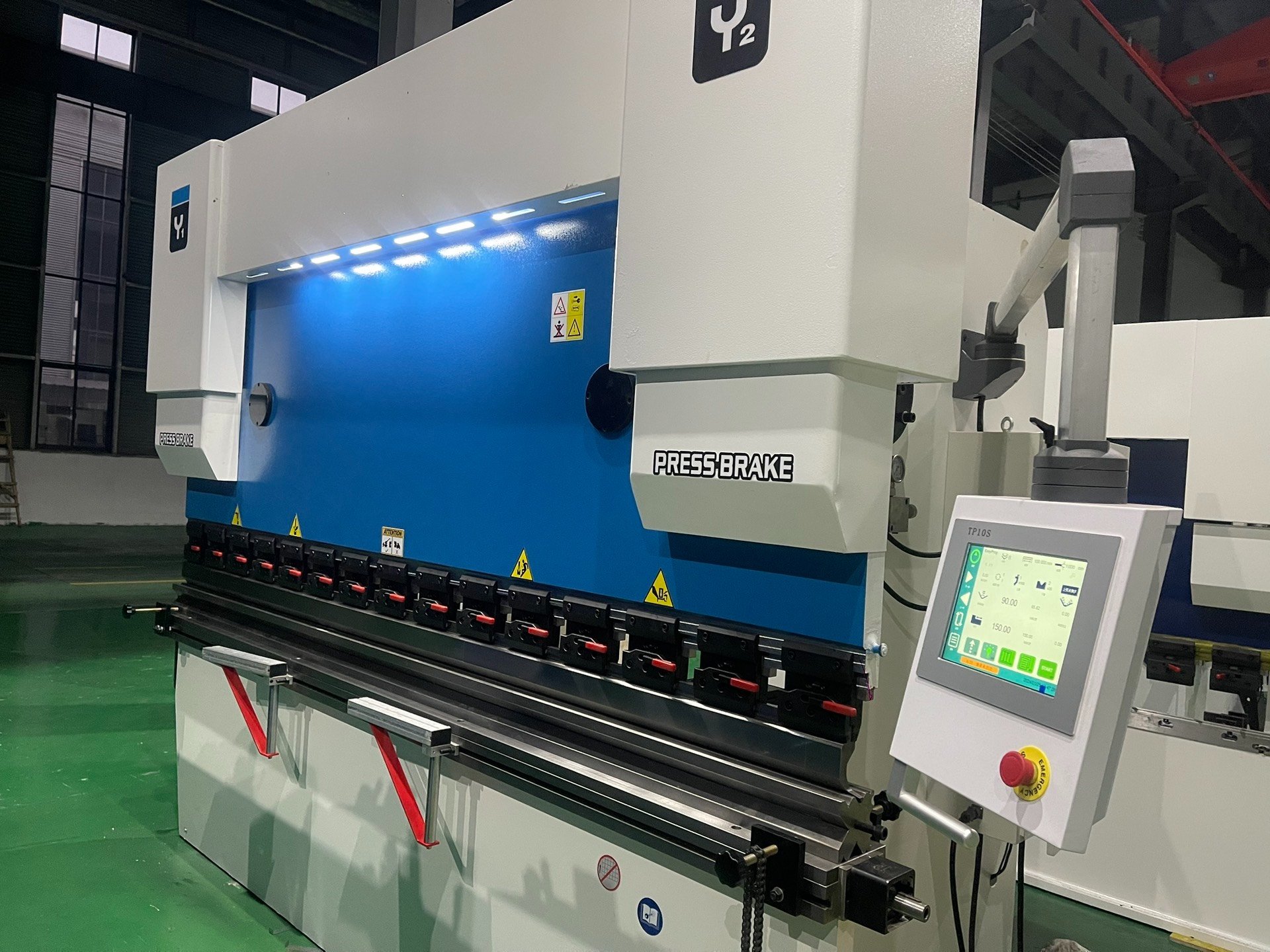

2.3CNC 프레스 브레이크(컴퓨터 수치 제어)
고정밀 및 복잡한 굽힘 시퀀스를 위한 완전 자동화
CNC 프레스 브레이크는 정밀성과 유연성을 위해 다축 폐루프 서보 제어 시스템을 사용합니다. 6축 이상(Y1/Y2/X/R/Z1/Z2)을 제어할 수 있어 복잡한 굽힘 시퀀스와 높은 반복성을 지원하여 고급 제조에 이상적입니다.
| 목 | 설명 |
| 제어 방법 | 다축 CNC 제어(6축 이상) |
| 구동 시스템 | 전기 유압식 또는 전기식 |
| 위치 정확도 | 높음; ±0.01mm 반복성, ±0.5° 각도 정확도 |
| 능률 | 높음; 오프라인 프로그래밍, 시뮬레이션, 일괄 가져오기 지원 |
| 백게이지 시스템 | 다축 서보 제어, 완전 동기화 |
| 프로그래밍 인터페이스 | 그래픽 인터페이스(예: Delem DA-66T/69T, ESA S660)는 3D 시뮬레이션을 지원합니다. |
| 추가 기능 | 실시간 보정, 각도 보정, 충돌 회피 |
| 일반적인 응용 프로그램 | 정밀부품, 의료기기, 항공우주 패널 |
| 적합한 | 첨단 제조, 자동화 라인, 스마트 팩토리 |
| 에너지 소비 | 에너지 효율적인 수요 기반 전력 사용 |
2.4제어 시스템 비교표
| 특징 | 수동 프레스 브레이크 | NC 프레스 브레이크 | CNC 프레스 브레이크 | 완전 자동화된 스마트 프레스 브레이크 |
| 제어 원리 | 순수 수동 조정 | 기본 숫자 제어 | 다축 폐루프 CNC | 센서 통합 AI 제어 |
| 자동화 수준 | 없음; 완전 수동 | 반자동 | 고도로 자동화됨 | 완전 자동화 및 자체 학습 |
| 위치 정확도 | 낮음; 기술에 따라 다름 | 중간(±0.2–0.5mm) | 높음(±0.01mm) | 초고속; 실시간 오류 조정 |
| 작업 난이도 | 간단하다; 직접 해보기 | 중간; 기본 CNC 지식 | 고급;숙련된 프로그래밍이 필요합니다 | 높음; 전문적인 훈련이 필요함 |
| 일반적인 사용 사례 | 프로토타입, 수리 작업 | 표준 배치 생산 | 복잡한 정밀 제품 | 스마트 제조, 유연한 라인 |
| 응용 프로그램 | 교육, 소규모 수리, 워크숍 | 가전제품 패널, 하드웨어 | 항공우주, 의료, 엘리베이터 패널 | 무인 생산, Industry 4.0 |
| 유지 | 낮음; 기계적 초점 | 중간; 컨트롤러 유지 관리 | 높음; CNC + 서보 시스템 | 높음; 복잡하고 전문적인 지원이 필요함 |
| 프로그램 작성 | 없음 | 메뉴 기반 간단한 프로그램 | CAD 가져오기를 통한 그래픽 프로그래밍 | AI 프로그래밍, 클라우드 최적화 |
| 장비 비용 | 낮은 | 보통의 | 높은 | 매우 높음 |
3.0프레스 브레이크의 구조적 유형: C-프레임 대 H-프레임 대 3점식
기계 프레임이 굽힘 성능, 정밀도 및 확장성에 어떤 영향을 미치는지 이해합니다.
프레스 브레이크는 또한 다음과 같이 분류됩니다. 구조적 구성이는 강성, 하중 용량, 작업 공간 접근성 및 장비 설치 공간에 직접적인 영향을 미칩니다. 적절한 구조를 선택하면 애플리케이션 요구 사항에 맞춰 생산 효율을 최적화하는 데 도움이 됩니다.
3.1오픈 프레임 프레스 브레이크(C-프레임 디자인)
가벼운 중량에서 중간 중량의 굽힘 작업에 적합한 컴팩트한 구조
개방형 프레임 프레스 브레이크는 접근이 편리한 C자형 프레임을 갖추고 있어 작업물을 쉽게 적재하고 하역할 수 있습니다. 비용 효율적이고 유지 보수가 용이하면서도 강성이 낮아 중소형 부품 및 저톤 작업에 적합합니다.
| 특징 | 사양 |
| 프레임 유형 | 한쪽 또는 양쪽에 "C" 프레임을 엽니다. |
| 엄격 | 중간; 무거운 하중 하에서 처짐 가능성 |
| 일반적인 톤수 | 20~250톤 |
| 정도 | 중간; 변형으로 인해 정확도에 영향을 미칠 수 있음 |
| 적합한 작업물 | 소형에서 중형 부품, 프레임 개방으로 인해 크기가 제한됨 |
| 가시성 및 운영 | 오픈 액세스로 도구 변경 및 취급이 개선됩니다. |
| 설치 공간 | 설치 공간이 작아 설치가 간편합니다. |
| 유지 | 접근이 쉽습니다. 노출된 구성 요소로 진단이 간편해집니다. |
| 일반적인 응용 프로그램 | 판금 부품, 제어판, HVAC 플랜지, 캐비닛 플레이트 |
| 적합한 사용자 | 스타트업 팹 숍, 소량 생산 라인 |
3.2폐쇄형 프레임 프레스 브레이크(갠트리/H형 프레임 디자인)
고강도 및 정밀 응용 분야를 위한 고강성 구조
폐쇄형 프레임 프레스 브레이크는 최대 강도와 변형 저항성을 위해 용접 또는 주조 방식으로 완전히 밀폐된 갠트리형 프레임을 사용합니다. 고톤수, 다축 벤딩 및 장시간 생산 공정에서 일관된 정확도 유지에 이상적입니다.
| 특징 | 사양 |
| 프레임 유형 | 용접 또는 주조 갠트리(H-프레임) 구조 |
| 엄격 | 매우 높음; 지속적인 고강도 사용에 적합 |
| 일반적인 톤수 | 160~3000톤 |
| 정도 | 높음; 일관된 각도를 위해 보상 시스템과 함께 작동합니다. |
| 적합한 작업물 | 대형 강판, 구조용 패널 |
| 설치 요구 사항 | 더 많은 바닥 공간과 기초 지지대가 필요합니다. |
| 확장성 | 다축 CNC, 자동 핸들링 시스템 지원 |
| 유지 | 보호된 구성 요소; 정기적인 서비스가 필요합니다. |
| 일반적인 응용 프로그램 | 교량 부품, 건설 기계, 압력 용기 |
| 적합한 사용자 | 중공업 공장, 구조용 강철 제조업체 |
3.3탠덤 프레스 브레이크(분할 프레임/멀티 머신 시스템)
매우 긴 부품 굽힘을 위해 여러 대의 기계를 동기화
탠덤 프레스 브레이크는 전자 제어를 통해 두 대 이상의 동일한 기계를 동기화합니다. 매우 긴 프로파일이나 대형 구조 부품을 높은 정확도와 균일성으로 굽힘 가공하도록 설계되었습니다.
| 특징 | 사양 |
| 프레임 유형 | 동기화되어 작동하는 여러 대의 연결된 기계 |
| 동기화 | 서보/유압 조정 + 전자 제어 |
| 굽힘 길이 | 6~16미터(더 길게 맞춤 가능) |
| 제어 시스템 | 통합 고급 CNC(예: DA-69T 다중 머신 동기화) |
| 동기화 정확도 | 높음; 실시간 보상으로 균일한 굽힘 보장 |
| 적합한 작업물 | 운송 컨테이너 패널, 긴 브래킷, 대형 철 구조물 |
| 설치 | 현장에서 조립되는 모듈식 운송 |
| 일반적인 응용 프로그램 | 선체 패널, 철도 차체, 풍력 타워 섹션, 전력 타워 |
| 적합한 사용자 | 특수 장비 제조업체, 초장형 부품 제조업체 |
| 시스템 복잡성 | 높음; 전문가의 설정 및 유지 관리가 필요합니다. |
3.4바닥 이동식 프레스 브레이크
고정 램 설계; 하부 빔을 들어 올려 굽힘
이 설계에서는 작업대가 위로 이동하여 굽힘 작업을 수행하는 동안 램이 고정된 상태를 유지합니다. 컴팩트함과 정밀한 다이 정렬로 유명한 이 유형은 반복 가능한 정밀 성형에 적합하지만, 사이클 시간이 다소 느립니다.
| 특징 | 사양 |
| 프레임 유형 | 고정 램, 위쪽으로 움직이는 작업대 |
| 공통 드라이브 | 유압 프레스 + 가이드 슬라이드 메커니즘 |
| 일반적인 톤수 | 40~400톤 |
| 정도 | 높음; 뛰어난 다이 센터링 및 정렬 |
| 사이클 타임 | 느리지만 안정적 |
| 시계 | 굽힘 작업 중 상단 도구의 탁월한 시야 |
| 다이 체인지 | 공간이 협소하여 숙련된 취급이 필요함 |
| 일반적인 응용 프로그램 | 정밀 인클로저, 전기 캐비닛, 실험실 장비 패널 |
| 적합한 사용자 | 정밀판금 작업장, 고급 생산 라인 |
| 엄격 | 침대 구조에 따라 중간~높음 |
3.5구조 형태 비교표
| 특징 | 오픈 프레임(C형) | 폐쇄형 프레임(갠트리형) | 탠덤(멀티머신) | 바닥으로 이동 |
| 구조 | C자형 오픈 프레임 | 갠트리 스타일 폐쇄형 프레임 | 전기적으로 동기화된 다중 머신 | 고정 램, 이동식 테이블 |
| 엄격 | 중간; 변형될 수 있음 | 매우 높음; 무거운 하중에 이상적 | 조합이 강하다 | 중간~높음 |
| 톤수 범위 | 20~250톤 | 160~3000톤 | 6미터 이상 길이, 맞춤 톤수 | 40~400톤 |
| 정도 | 보통의 | 높은 보상제도 있음 | 높은 동기화 보상 | 높고 정확한 정렬 |
| 작업 | 쉬운 접근성과 툴링 | 공간과 기초가 필요합니다 | 복잡한 설정, 현장 조립 | 뛰어난 프로세스 가시성 |
| 작업물 유형 | 소형~중형 부품 | 무겁고 두꺼운 판 | 매우 긴 구조적 품목 | 정밀 패널 구성품 |
| 유지 | 쉬움; 노출된 구성 요소 | 계획된 유지 관리 주기 | 전문가의 서비스가 필요합니다 | 중간; 좁은 공간 레이아웃 |
| 일반적인 용도 | 소량 생산 판금 | 교량판, 기계 프레임 | 컨테이너, 풍력 타워 | 정밀 인클로저, 캐비닛 |
| 적합한 상점 | 스타트업, 소규모 워크숍 | 대형 제조업체 | 특수 장부품 제조업체 | 고정밀 생산 |
| 발자국 | 콤팩트 | 크고 무거운 바닥이 있음 | 유연하지만 공간 집약적 | 중간, 공간 효율성 |
4.0프레스 브레이크 구매 가이드: 5단계로 적합한 기계를 선택하는 방법
4.1귀하의 처리 요구 사항 및 재료 특성 정의
기계를 선택하기 전에 다음 사항을 명확하게 평가하세요.
- 재료 유형(탄소강, 스테인리스강, 알루미늄 등): 각각 인장 강도와 스프링백 특성이 다르므로 굽힘력과 다이 선택에 영향을 미칩니다.
- 시트 두께 및 길이: 시트가 두껍고 길수록 더 큰 굽힘력과 더 높은 베드 강성이 필요합니다.
- 굽힘 각도: 복잡한 각도나 좁은 반경에는 고정밀 장비가 필요합니다.
- 제작 시나리오: 두꺼운 판재와 얇은 판재를 모두 가공하는 경우 대용량과 여러 축을 갖춘 CNC 프레스 브레이크를 선택하세요.
4.2필요한 톤수와 굽힘 길이 결정
굽힘력 = 재료 두께 × 굽힘 길이 × 재료 인장 강도 / 상수 (다이 개방 기준)
사용하다 온라인 굽힘력 계산기 추정을 위해 항상 예약하십시오. 20–30% 안전 마진.
확인하십시오 기계 길이 최대 작업물 크기를 초과합니다.
예시 권장 사항:
| 작업물 유형 | 두께 | 길이 | 제안된 매개변수 |
| 스테인리스 스틸 | 6mm | 3000mm | ≥160톤 / 3200mm |
| 알루미늄 + 강철 혼합 | 1.5~5mm | ≤1200mm | 80톤/2000mm CNC |
4.3제어 시스템 및 자동화 기능에 집중
컨트롤러는 효율성과 성형 정확도를 정의합니다.
추천 기능 포함하다:
- CNC 컨트롤러: 프로그램 저장, 각도 보정, 자동 매개변수 설정
- 자동 백게이지: 반복 가능한 위치 지정을 개선합니다.
- 편향 보상 그리고 실시간 각도 피드백
- 자동 공구 교환(저용량, 고혼합 생산에 이상적)
- MES 통합, 원격 모니터링 및 지능형 경로 계획
4.4기계 안정성 및 애프터 서비스 지원 평가
구조적 신뢰성 장기적인 정밀도를 위해서는 필수적입니다.
- 고강도 용접 프레임
- 최적화된 실린더 배치
- 피로 방지 구동 시스템
유지 관리 요소:
- 간편한 다이 교체
- 소모품(예: 유압 오일, 필터)에 대한 빠른 접근
- 원격 진단 및 빠른 대응 서비스
애프터 서비스 지원: 기존 브랜드를 선택하세요 지역 서비스 네트워크, 기술 교육, 그리고 예비 부품 재고 운영상의 위험을 최소화하기 위해.
4.5미래 확장성을 통해 운영 비용의 균형을 맞추세요
가격은 방정식의 일부일 뿐입니다. 다음을 고려해 보세요.
- 에너지 효율대기 전력 관리 포함
- 소모품의 내구성과 가격
- 시스템 확장성(로봇 통합, 자동 공급 등)
- 국제 인증 준수(CE, UL, ISO)

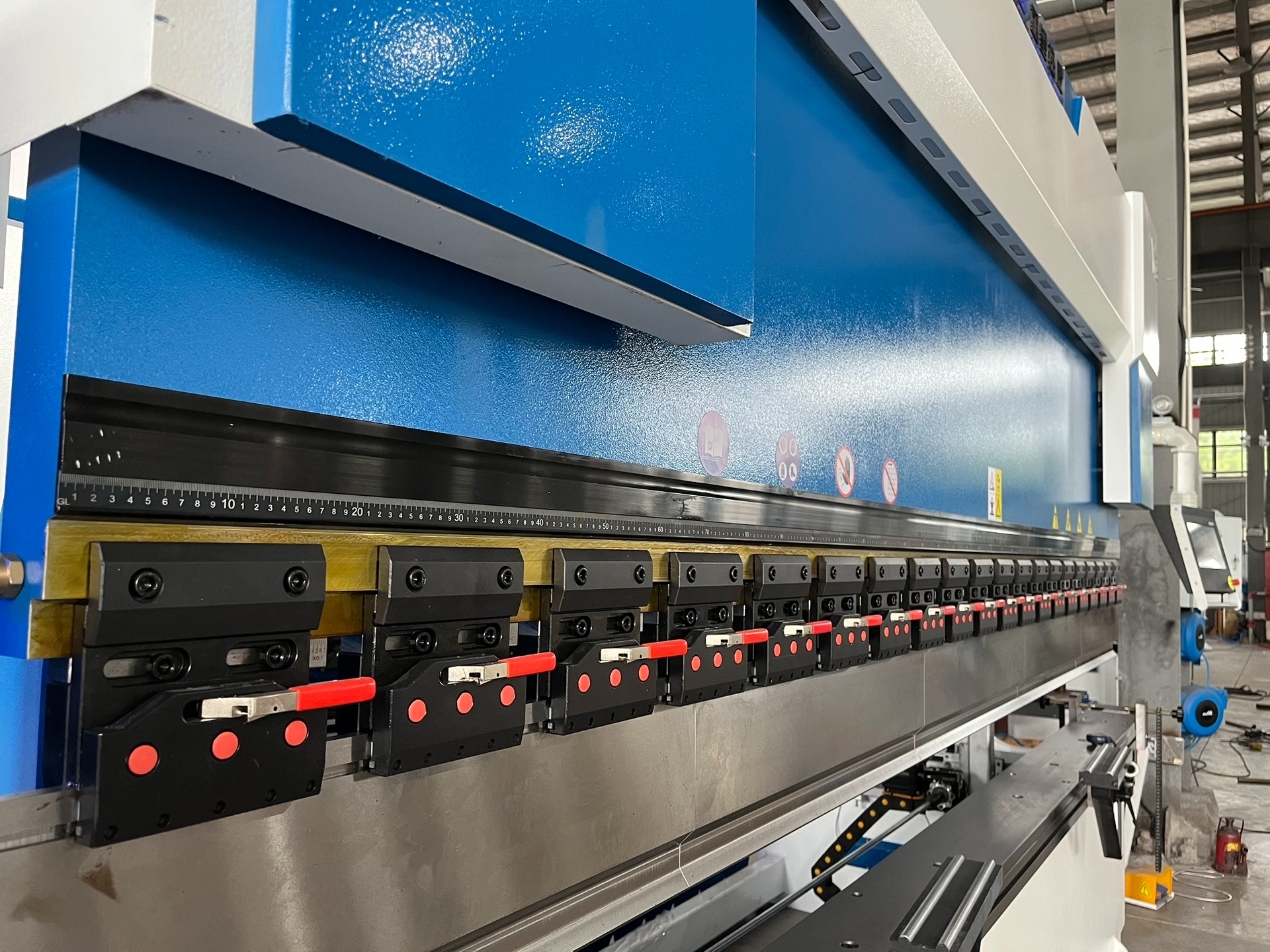

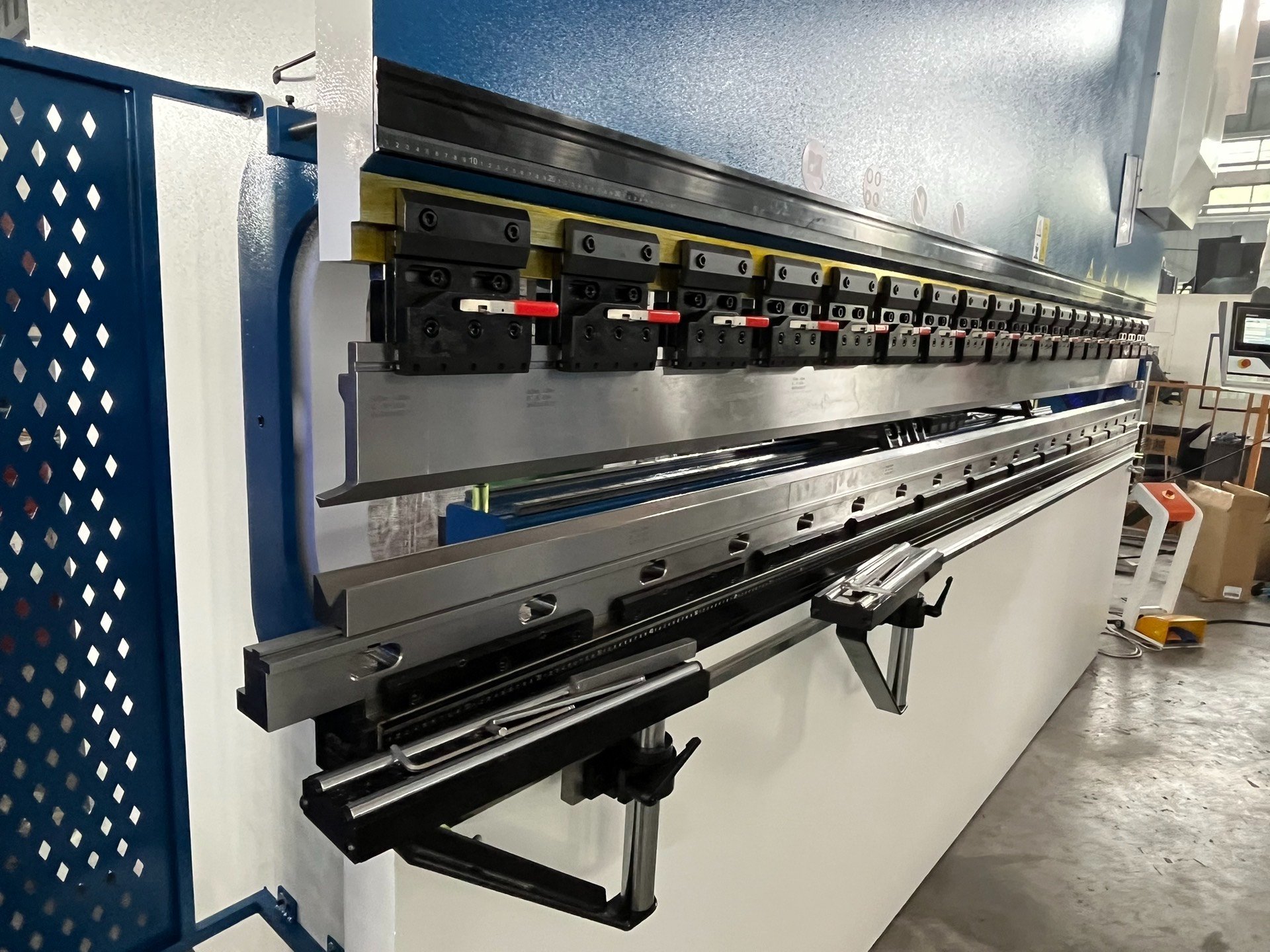

5.0프레스 브레이크에 적합한 축 개수를 선택하는 방법은 무엇입니까?
제어 축 이해: 성능 및 자동화의 핵심
제어 축의 수는 프레스 브레이크의 성능과 자동화 수준을 평가하는 데 중요한 요소입니다. 제어 축의 수는 정밀도, 효율성, 그리고 가공 유연성에 직접적인 영향을 미칩니다.
5.1▍기본 작업을 위한 단일 축
보급형 프레스 브레이크에는 일반적으로 다음이 장착되어 있습니다. 하나의 제어 축—Y축램의 수직 운동을 제어하고, 상부 다이를 하부 다이에 눌러 굽힘을 수행합니다.
예를 들어, ALEKVS HPA-P 유압 워크숍 프레스 브레이크 기계 본체를 통해 수동으로 매개변수를 조정하는 단일 축 시스템을 채택했습니다. 복잡도가 낮은 기본 판금 가공에 이상적입니다.
5.2▍고정밀 성형을 위한 다축
현대의 CNC 프레스 브레이크 최대 장착 가능 10개의 제어 축이를 통해 정확도가 높고 자동화되고 반복 가능한 작업이 가능해졌습니다.
가져가다 ALEKVS HPB CNC 프레스 브레이크 예를 들어, 다음을 관리할 수 있는 다축 CNC 제어 시스템을 지원합니다.
- 백게이지 위치 지정(엑스, 아르 자형, Z축)
- 동기화된 램 이동(Y1/Y2 축)
- 크라운 보상
- 상부 다이 틸팅 및 기타
이러한 특징은 성형의 일관성과 전반적인 생산성을 크게 향상시킵니다.
6.0올바른 프레스 브레이크 공급업체를 선택하는 방법은?
안정적인 장비 투자를 위한 전략 가이드
신뢰할 수 있는 프레스 브레이크 공급업체를 선택하는 것은 장비 품질과 리드타임뿐만 아니라 장기적인 서비스, 생산성, 그리고 운영 안정성을 위해서도 매우 중요합니다. 다음 여섯 가지 측면은 공급업체 역량을 평가하는 포괄적인 프레임워크를 제공합니다.
6.1경험 및 업계 평판
- 공급업체를 우선시합니다. 수년간의 입증된 경험 프레스 브레이크 제조에서.
- 검토하세요 과거 프로젝트 사례기술적 성숙도와 제품 안정성을 측정하기 위해 고객 포트폴리오와 업계별 애플리케이션을 활용합니다.
- 평가하다 고객 피드백, 파트너 추천, 그리고 수출 실적 브랜드 신뢰도의 지표로서.
6.2사용자 정의 및 통합 기능
- 공급업체가 귀하의 요구 사항에 맞춰 기계 사양, 옵션 모듈 또는 비표준 구조를 맞춤화할 수 있습니까?
- 그들은 제공합니까? 자동화 통합 솔루션예를 들어 로봇 로딩/언로딩이나 자동 도구 교환기 같은 것이 있나요?
- 여러 옵션이 있습니까? 압형, 백게이지 시스템, 그리고 제어 장치 다양한 생산 레이아웃과 굽힘 요구 사항을 수용할 수 있나요?
6.3애프터 서비스 및 기술 지원
- 공급자가 제공합니까? 빠른 대응 기술 지원 전화, 원격 접속, 또는 현장 방문을 통해?
- 그들은 유지합니까? 충분한 예비 부품 재고 가동 중지 시간을 최소화하려면?
- ~이다 설치, 훈련, 시운전, 그리고 정기 유지 관리 서비스 제공됨?
📌 팁: 공급업체를 우선시하세요 지역 서비스 팀 또는 글로벌 유통 네트워크이를 통해 더 빠른 지원과 더 큰 유지관리 효율성이 보장됩니다.
6.4인증 및 품질 보증
- 공급업체는 다음과 같은 관련 국제 인증을 보유해야 합니다. ISO 9001, 씨., 또는 UL이는 품질 기준을 준수함을 나타냅니다.
- 공급업체가 견고한지 확인하십시오. 품질 관리 시스템, 인도 전 검사 프로세스, 그리고 추적 가능한 보증 정책 제자리에.
6.5현장 설치 및 운영자 교육
제공하는 공급업체를 선택하세요 턴키 서비스전체 설치, 시운전, 교육 지원을 포함합니다.
교육 프로그램에는 다음 내용이 포함되어야 합니다.
- 기본 작업 및 안전 프로토콜
- 일반적인 문제 해결
- 정기적인 유지관리 및 보수
- 소프트웨어 사용 및 매개변수 조정
6.6제어 시스템: 스마트 제조의 핵심
- 사용자 친화적인 인터페이스: 터치스크린 조작, 다국어 지원
- 효율적인 프로그램 관리: 굽힘 프로그램에 대한 빠른 액세스, 자동 각도 보정, 지능형 충돌 방지
- 시스템 호환성: 통합 가능 MES 시스템디지털화된 생산 관리를 위해
- 사용자 정의 가능한 매개변수: 다양한 소재와 가공 워크플로에 적응
📌 마지막 팁: 좋은 공급업체는 단순히 장비 제조업체가 아니라 장기 파트너 제작 성공에 중요한 요소입니다. 현재 제공하는 서비스뿐 아니라 변화하는 요구 사항을 얼마나 잘 지원할 수 있는지도 평가하세요.
7.0프레스 브레이크 구매 시 주요 추가 고려 사항
안전성, 안정성 및 장기 ROI 보장
톤수나 굽힘 길이와 같은 핵심 사양 외에도 프레스 브레이크의 안전성, 신뢰성, 그리고 수명 주기 투자 수익률에 직접적인 영향을 미치는 몇 가지 중요한 지원 요소가 있습니다. 여기에는 안전 기능, 유지보수 요구 사항, 설치 공간, 그리고 소프트웨어 시스템이 포함됩니다.
7.1안전 조치: 안전한 운영의 기반
프레스 브레이크는 높은 힘과 압력으로 작동하는 중장비 기계입니다. 사고와 부상을 예방하려면 적절한 안전 장치가 필수적입니다.
- 비상 정지 시스템: 긴급 상황 시 즉시 전원을 차단하여 추가 손상이나 부상을 방지합니다.
- 보호 장치: 물리적 보호 장치와 광전 센서가 이물질을 감지하고 기계 작동을 즉시 중단합니다.

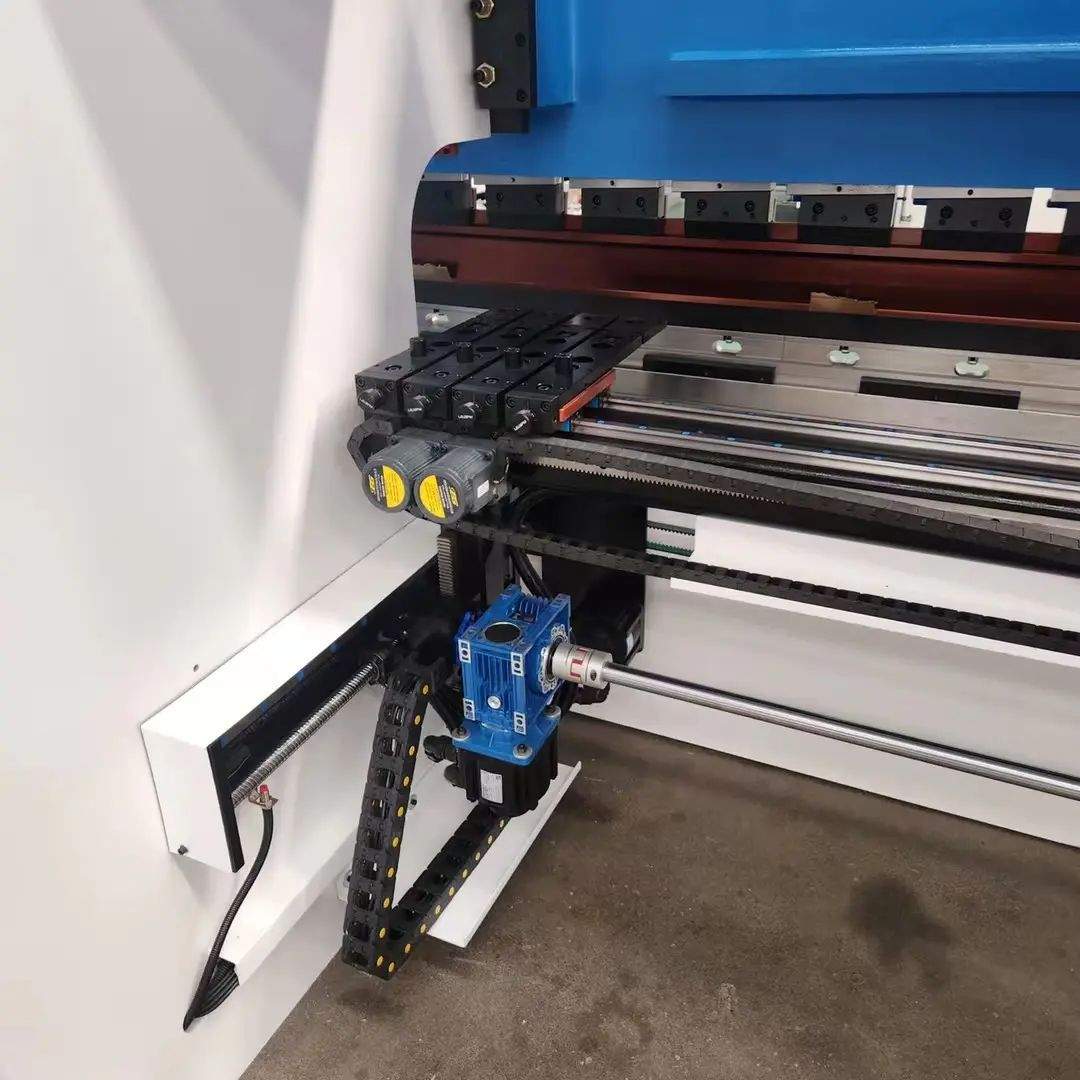

- 인터록 메커니즘: 모든 안전 구성 요소가 올바르게 작동할 때만 기계가 시작됩니다(예: 보호 도어가 열려 있을 때 전원이 차단됨).
- 반복 방지 제어: 페달 오작동으로 인한 의도치 않은 반복 동작을 방지합니다.
- 양손 조작 제어: 실수로 작동하는 것을 방지하기 위해 두 손으로 동시에 시작 버튼을 눌러야 합니다.
- 유지 관리 잠금: 서비스 중 의도치 않은 시동을 방지합니다.
- 명확한 안전 라벨과 경고 표지판: 고전압, 열 또는 위험 지점과 같은 위험 구역을 표시합니다.
- 운전자 안전 교육: 공급업체는 안전 관행 및 비상 처리에 대한 전문적인 교육을 제공해야 합니다.
📌 추천: 안전한 생산 환경을 보장하기 위해 항상 포괄적인 안전 구성을 갖춘 기계를 선택하세요.
7.2가격대 및 투자 추천
가격 범위: 프레스 브레이크의 범위는 다음과 같습니다. $5,000 (수동 모델)에 $500,000+ (완전 자동화된 CNC 시스템).
비용 대비 성능 비율:
- 보급형 모델은 기본적인 처리나 스타트업에 적합합니다.
- 고급 기계는 더 높은 효율성과 낮은 노동 비용을 제공하므로 장기 투자 수익률에 이상적입니다.
총 투자 분석: 초기 비용 외에 다음 사항을 고려하세요.
- 운영 비용(전기, 소모품)
- 공구 교체 빈도 및 비용
- 교대당 생산성 향상
이러한 요소들은 다음을 추정하는 데 도움이 됩니다. 회수 기간 더 정확하게 말하면.
7.3공간 계획 및 설치 요구 사항
측정하세요 사용 가능한 작업장 공간 구매 전.
다음을 허용합니다.
- 기계 설치 공간
- 적재/하역 구역
- 기계 주변의 서비스 접근
확인하다 기계 높이, 기초 요건, 그리고 바닥 적재 용량 안전하고 안정적인 설치를 보장합니다.
이러한 추가 고려 사항을 고려하면 현재 요구 사항에 맞는 프레스 브레이크를 선택할 수 있을 뿐만 아니라 기반도 마련할 수 있습니다. 안전하고 확장 가능하며 비용 효율적인 장기 운영.
8.0프레스 브레이크 구매의 숨겨진 비용
가격표를 넘어 총 소유 비용(TCO)을 이해하세요
프레스 브레이크에 투자할 때, 구매 가격은 시작일 뿐입니다. 진정으로 비용 효율적인 결정을 내리려면 다음 사항을 고려하는 것이 필수적입니다. 숨겨진 비용 전반적인 ROI, 장기적 성과, 일일 생산 효율성에 영향을 미칩니다.
8.1운영 및 소모품 비용
운영자 임금
숙련된 작업자는 종종 더 높은 임금을 받지만 일반적으로 다음과 같은 이점을 제공합니다.
- 더 높은 정확도
- 실수가 적다
- 교대당 더 높은 출력
인재에 투자하면 전반적인 폐기율과 재작업 비용을 줄일 수 있습니다.
유압 오일 및 공구 마모
- 유압유사용시간에 따라 주기적으로 교체해야 합니다.
장수명 고품질 오일을 사용하면 서비스 빈도를 줄이고 시스템 수명을 연장할 수 있습니다. - 공구 비용재료 품질(예: 경화강 도구)과 적절한 도구-작업물 매칭에 따라 달라집니다.
올바른 공구를 선택하면 마모와 교체 빈도가 최소화됩니다.
에너지 소비
에너지 효율적인 프레스 브레이크는 공공요금을 낮추는 데 도움이 됩니다.
하지만 속도나 톤수가 희생될 수도 있습니다.
균형이 핵심이다—생산 처리량에 대한 전력 절감을 평가합니다.
8.2가동 중지 비용
예상치 못한 가동 중지는 다음 중 하나입니다. 가장 비싼 숨은 비용 제조업에서 유휴 시간 동안에는 작업자 임금은 그대로 유지되지만 생산성은 0으로 떨어집니다.
가동 중지 시간을 줄이는 방법:
- ✅ 기존 고객에게 신뢰성 및 애프터 서비스 지원에 대해 문의하세요
- ✅ 적시에 가용성을 확보하세요 예비 부품그리고 견고한 구성 요소 평판을 가진 브랜드를 선택하세요
- ✅ 제조사 리뷰 유지 관리 일정및 예방 유지 관리 계획
- ✅ 원산지를 조사하고 제조 품질 기준
📌 예: 최고 수준의 프레스 브레이크 제조업체 중 다수는 유럽에 본사를 두고 있으며, 다음과 같은 특징으로 유명합니다.
- 숙련 노동
- 강력한 산업 기반
- 합리적인 제조 비용
- 혁신적인 디자인 문화
8.3시간당 비용(CPH) 계산
유사한 사양의 프레스 브레이크를 비교하는 실용적인 방법은 다음을 평가하는 것입니다. 시간당 운영 비용.
시간당 비용(CPH) =
(기계 구매 비용 + 연간 운영자 임금 + 연간 유지 관리 비용) ÷ 연간 총 운영 시간(계획된 가동 중지 시간 포함)
CPH를 함께 사용하세요 브랜드 평판 정보에 입각한 구매 결정을 내리고 잘못된 절약을 피합니다.
이러한 숨겨진 비용을 이해함으로써 구매자는 스티커 가격을 넘어서서 다음과 같은 기능을 제공하는 프레스 브레이크를 선택할 수 있습니다. 진정한 장기적 가치단순히 초기 구매 비용만이 아닙니다.
참고문헌
www.pressandshear.com/브레이크-프레스-머신-가이드/
guide.directindustry.com/choosing-the-right-press-brake/
www.southernfabsales.com/blog/프레스브레이크를 구매할 때 알아야 할 5가지
