डीए नियंत्रक के साथ सर्वो सीएनसी प्रेस ब्रेक

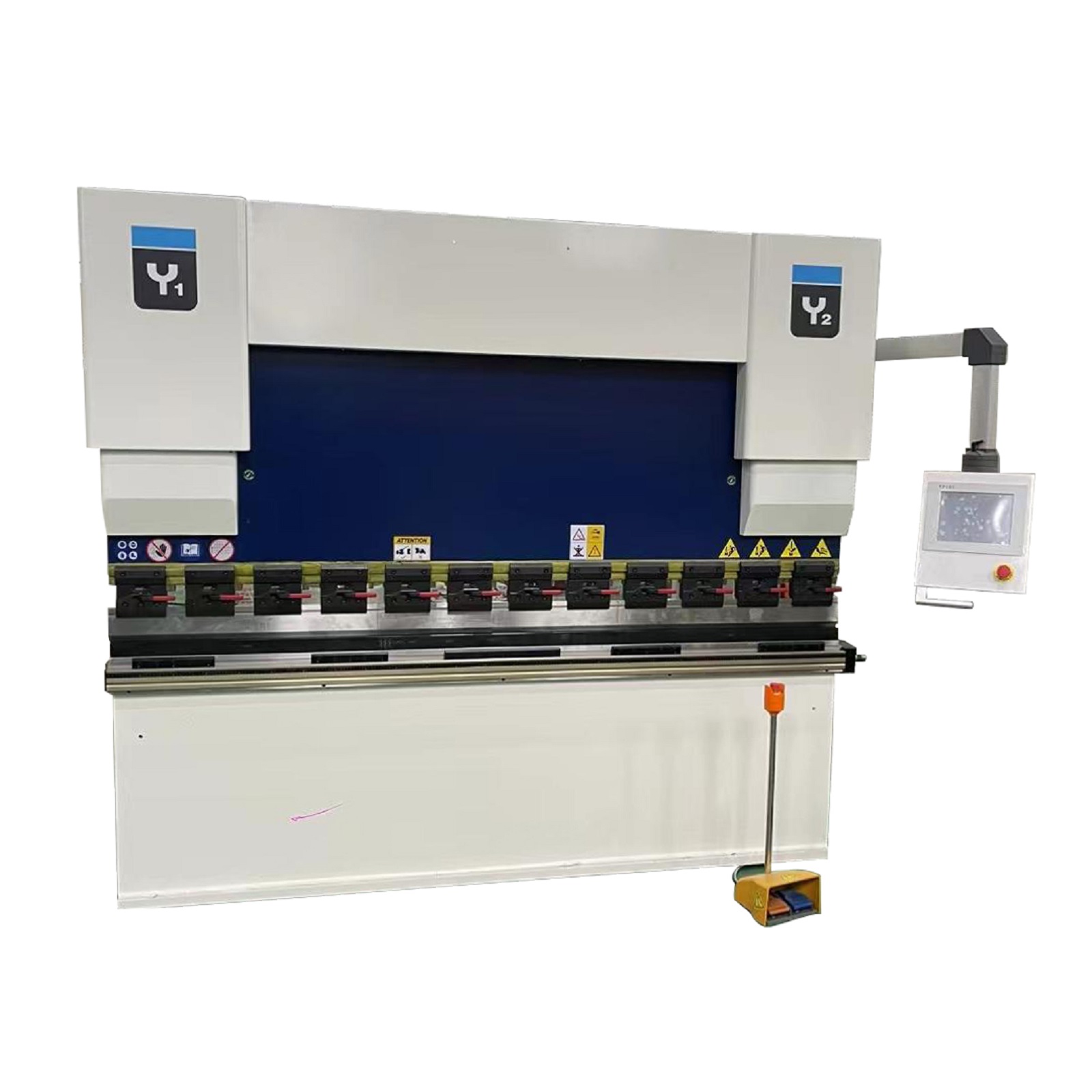

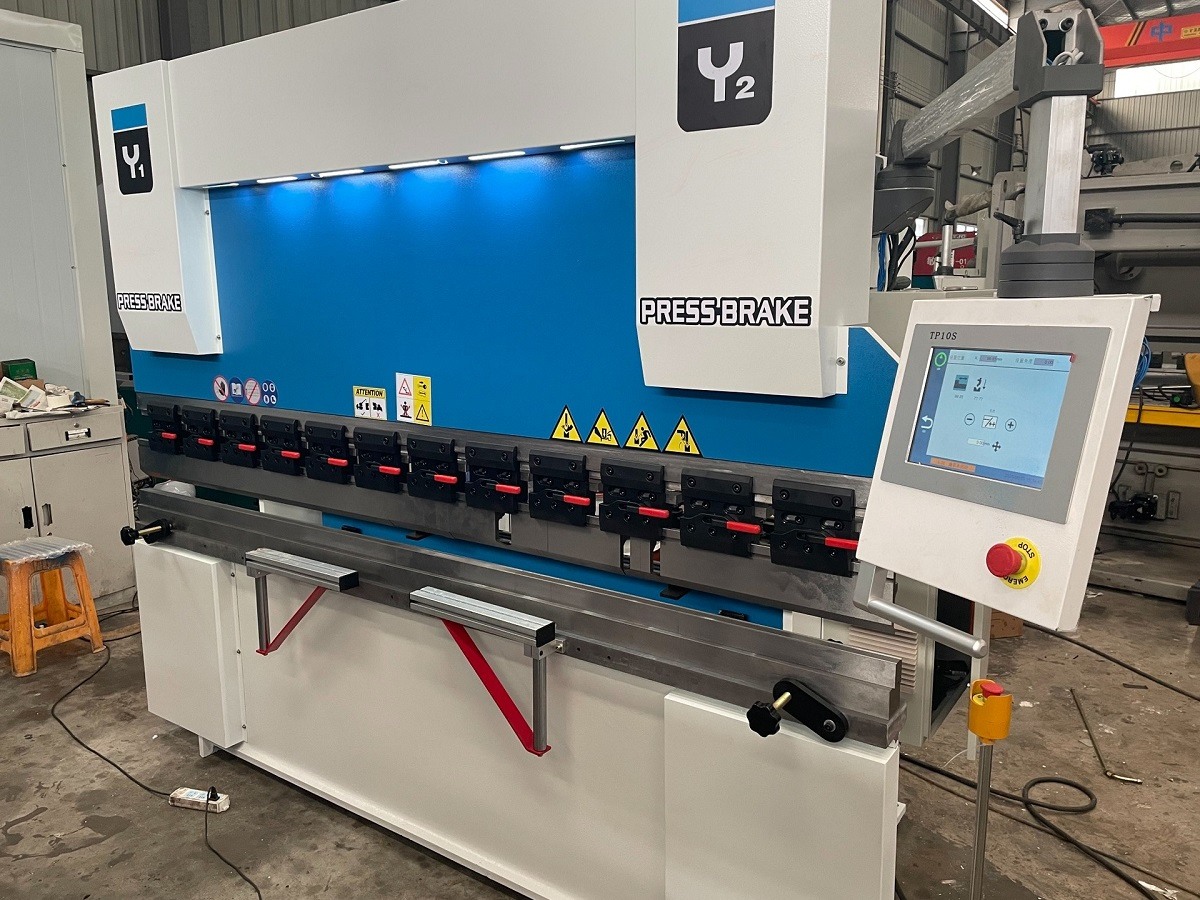

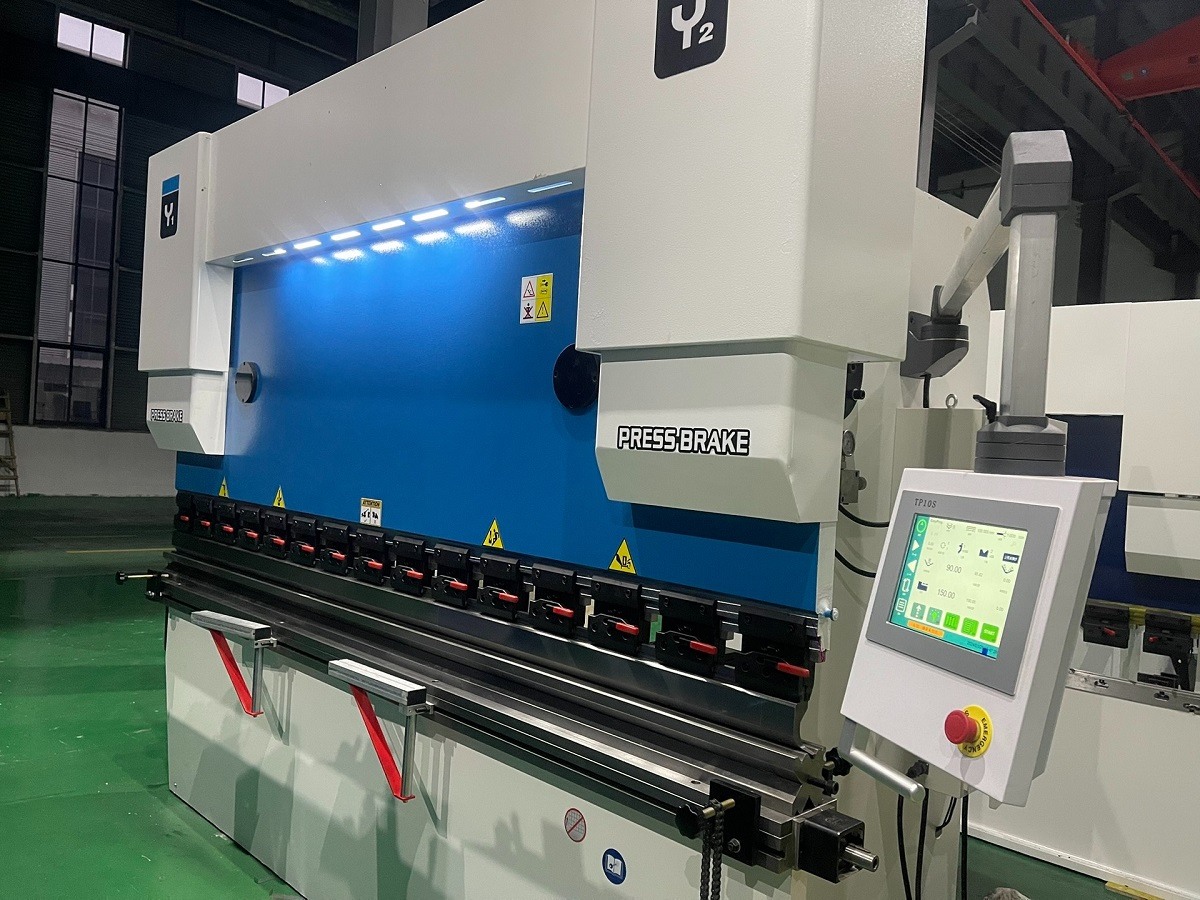

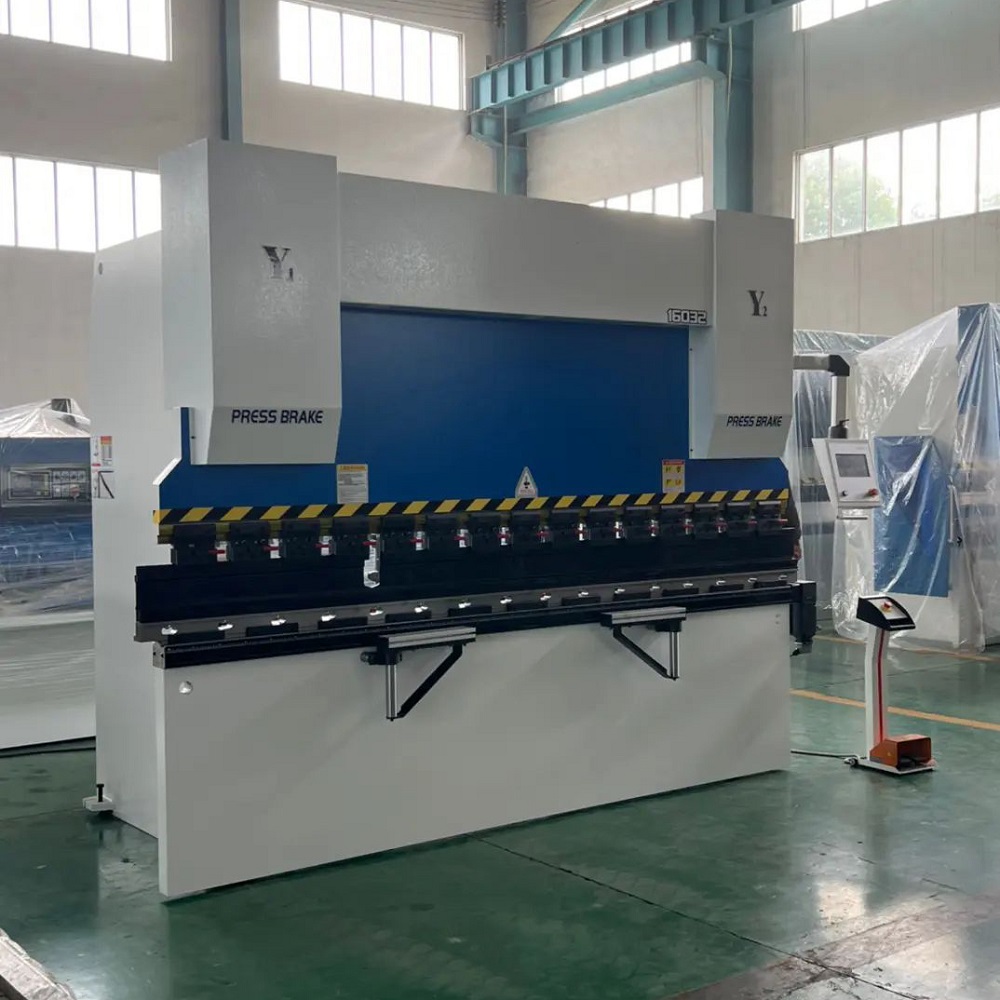

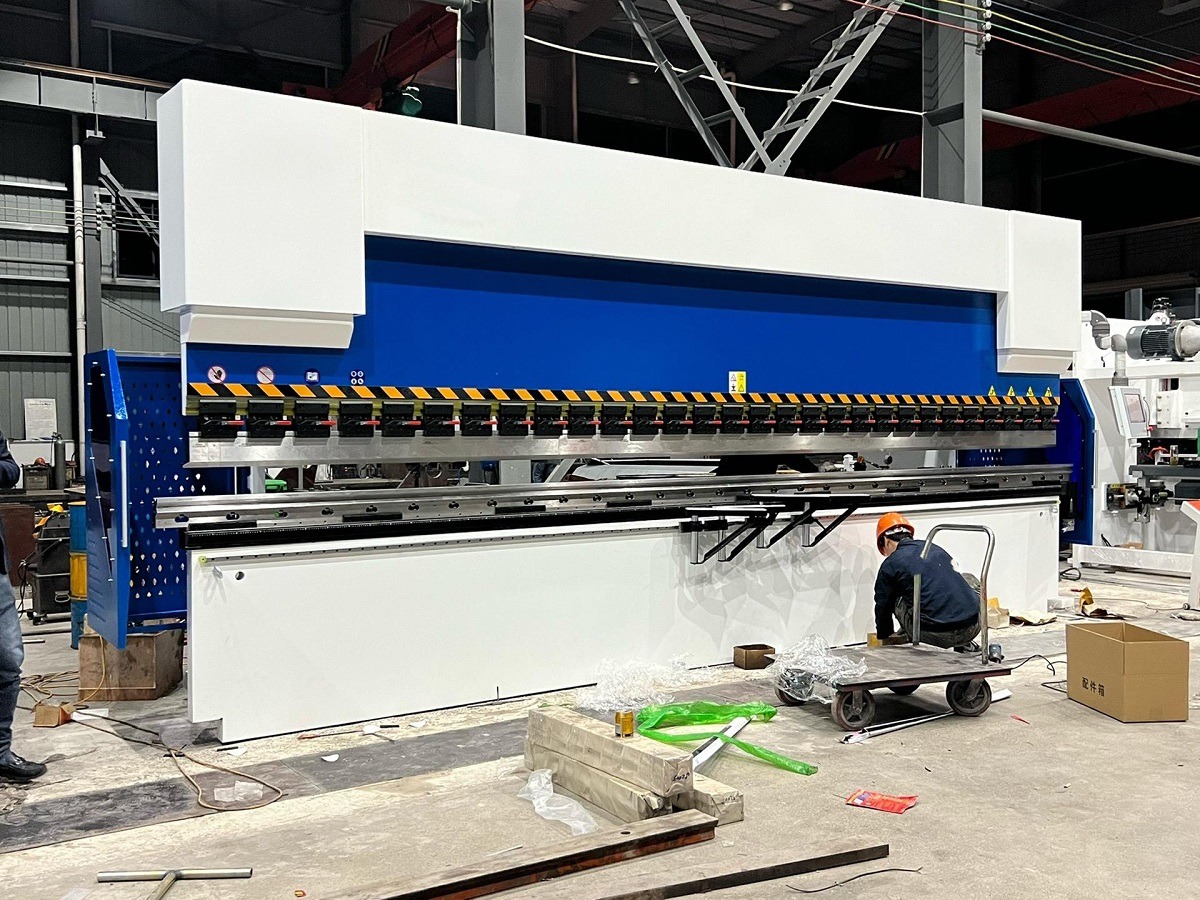

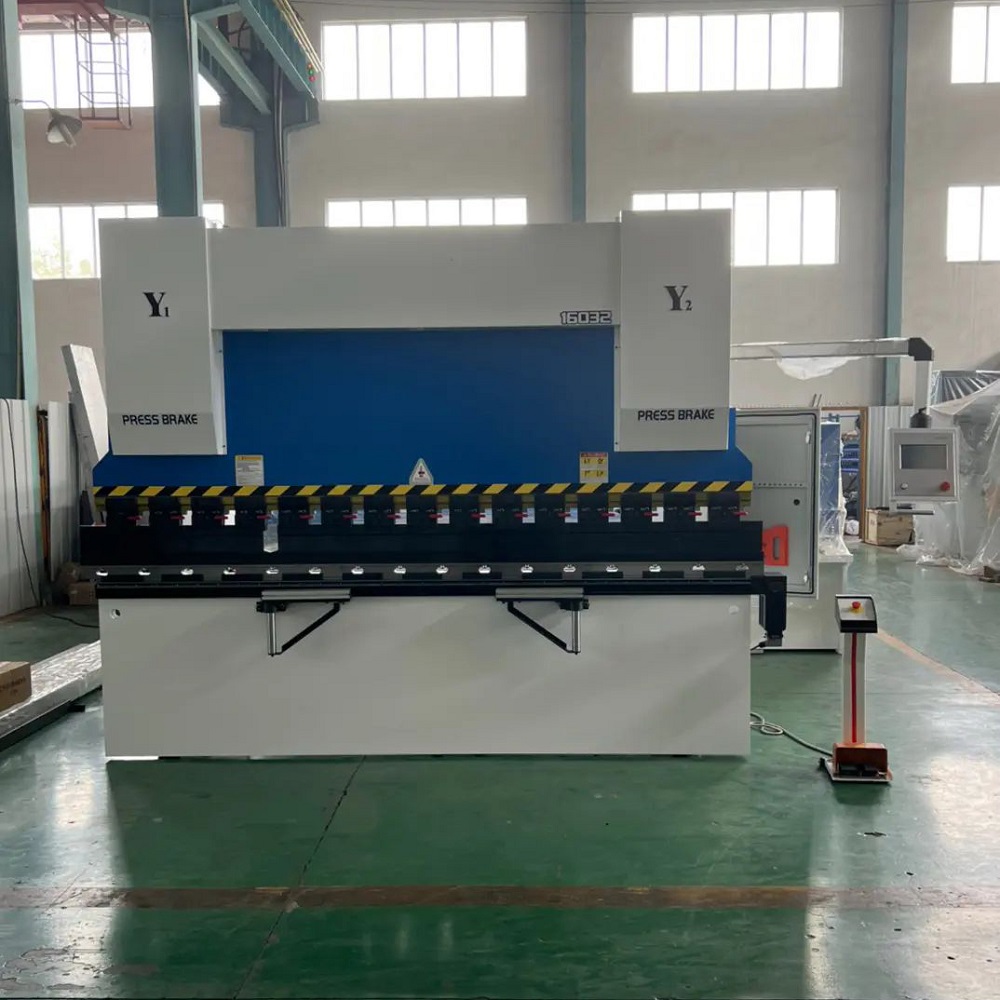

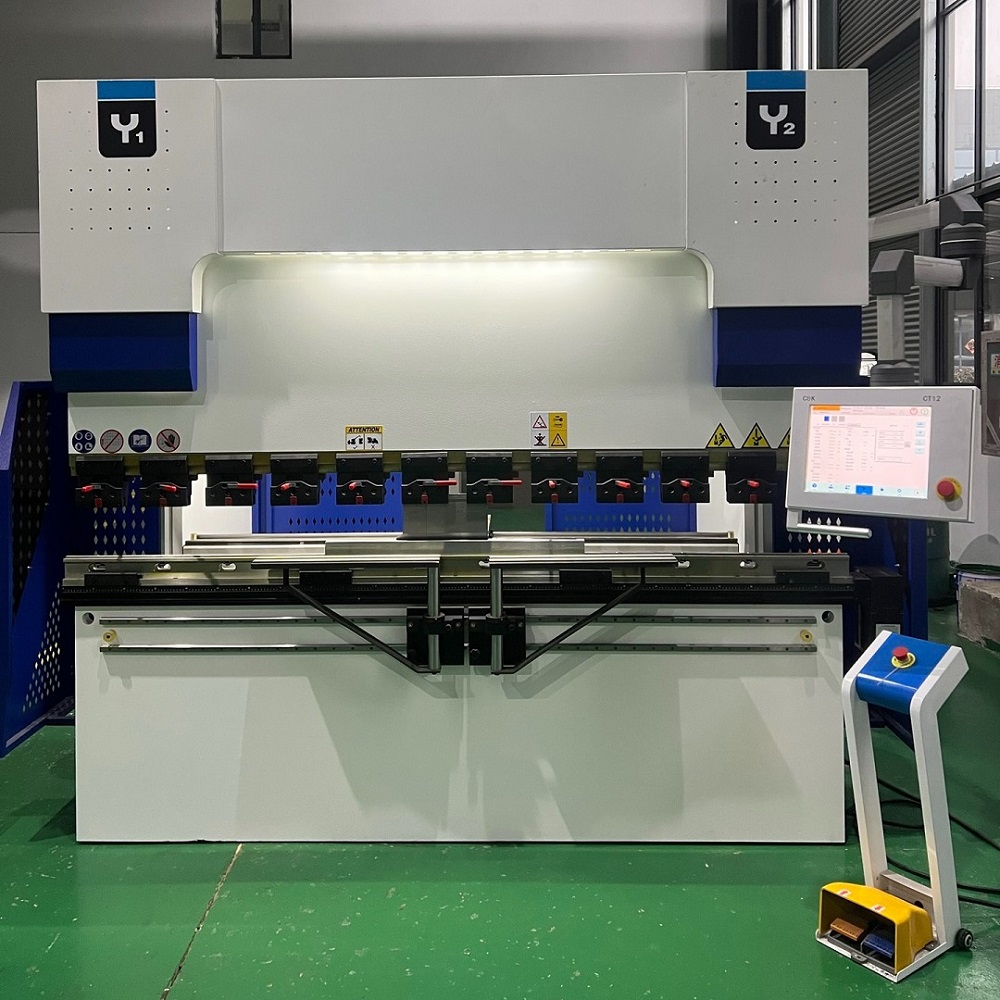

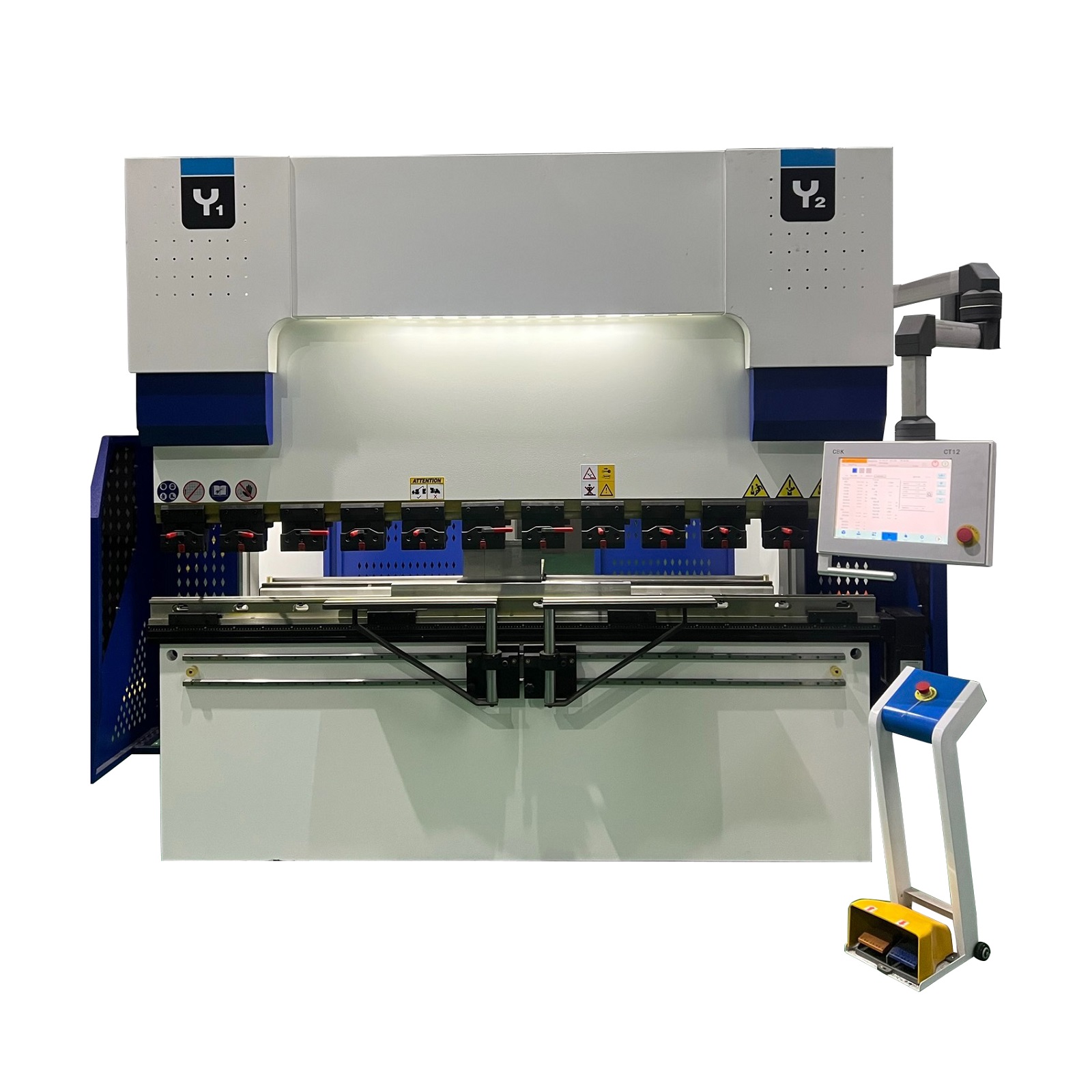

सर्वो सीएनसी प्रेस ब्रेक मशीन

उत्पाद अवलोकन

• वेल्डेड स्टील संरचना:मशीन का फ्रेम वेल्डेड स्टील प्लेटों से बना है, जिसमें दीर्घकालिक संरचनात्मक स्थिरता और प्रसंस्करण सटीकता के लिए बड़े पैमाने पर टेम्परिंग के माध्यम से तनाव को समाप्त किया गया है।
• इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण: दोनों साइड सिलेंडर इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व और उच्च परिशुद्धता वाले FAGOR (स्पेन) ग्रेटिंग रूलर से सुसज्जित हैं, जो सटीक फीडबैक, सटीक स्लाइडर मूवमेंट और सुसंगत झुकने वाले प्रदर्शन के लिए एक बंद लूप नियंत्रण प्रणाली बनाते हैं।
• एकीकृत हाइड्रोलिक प्रणाली:पाइपलाइन कनेक्शन को कम करने, तेल रिसाव को न्यूनतम करने और परिचालन स्थिरता को बढ़ाने के लिए एक कॉम्पैक्ट, एकीकृत नियंत्रण इकाई का उपयोग करता है।
• मैकेनिकल क्राउनिंग सिस्टम (वी-अक्ष): झुकने के दौरान विक्षेपण के लिए स्वचालित रूप से क्षतिपूर्ति करता है। सीएनसी प्रणाली सुसंगत झुकने की गुणवत्ता सुनिश्चित करने के लिए वास्तविक समय में क्षतिपूर्ति की गणना और लागू करती है।

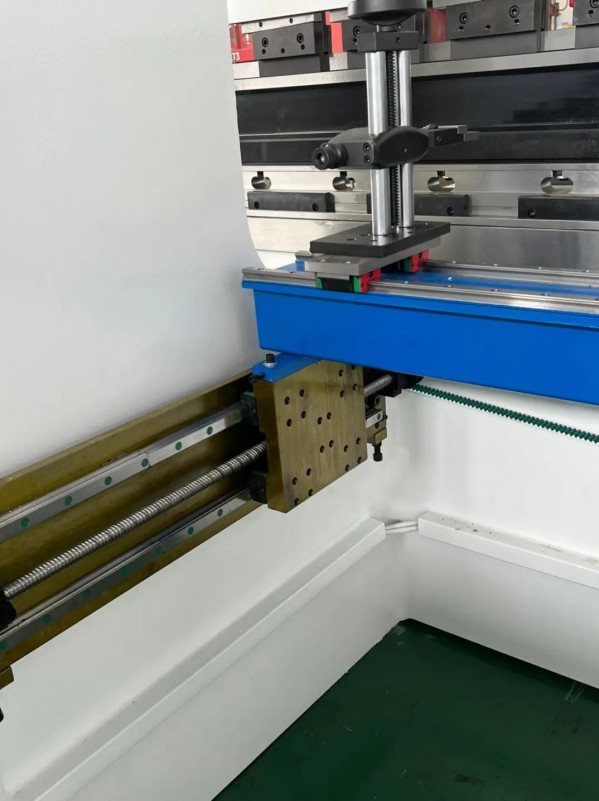

• 4+1 अक्ष सीएनसी बैकगेज: एक्स और आर अक्ष सर्वो मोटर्स, रैखिक गाइड और बॉल स्क्रू द्वारा संचालित होते हैं, जो उच्च गति प्रतिक्रिया और सटीक स्थिति प्रदान करते हैं।

सीएनसी नियंत्रण प्रणाली – डेलेम डीए-53टी

• 1″ उच्च-रिज़ॉल्यूशन TFT रंग डिस्प्ले
• 4 अक्षों तक का समर्थन करता है (Y1, Y2 + 2 सहायक अक्ष)
• स्वचालित विक्षेपण क्षतिपूर्ति
• एकीकृत उपकरण, सामग्री और उत्पाद लाइब्रेरी
• सर्वो और आवृत्ति नियंत्रण का समर्थन करता है
• उन्नत Y-अक्ष नियंत्रण एल्गोरिथम
• नोड इंटरकनेक्शन (वैकल्पिक)
• यूएसबी इंटरफेस
• प्रोफाइल-53TL सॉफ्टवेयर के माध्यम से ऑफलाइन प्रोग्रामिंग

प्रमुख विशेषताऐं

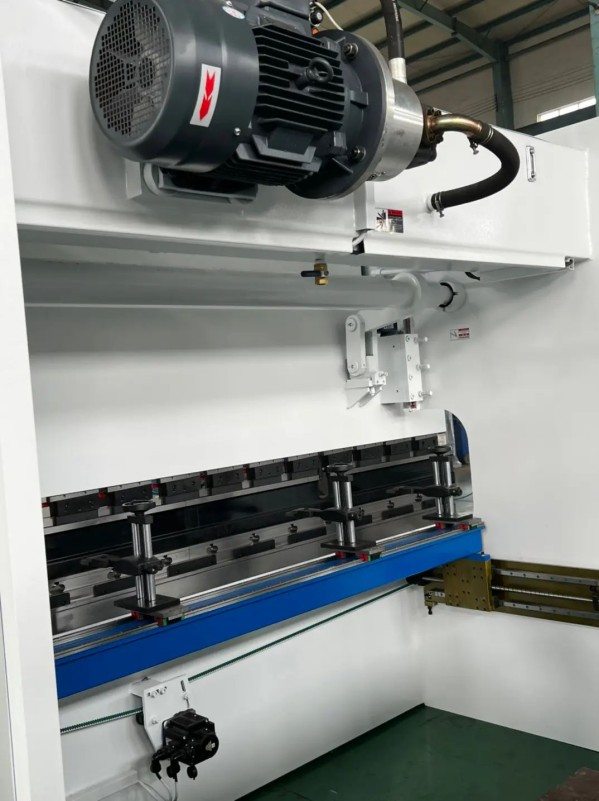

• सर्वो मुख्य मोटर: कम शोर, ऊर्जा की बचत

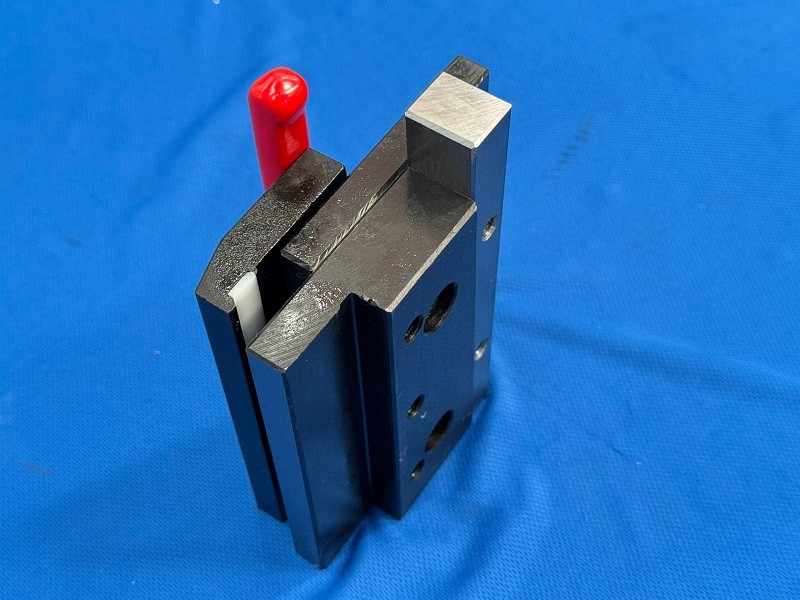

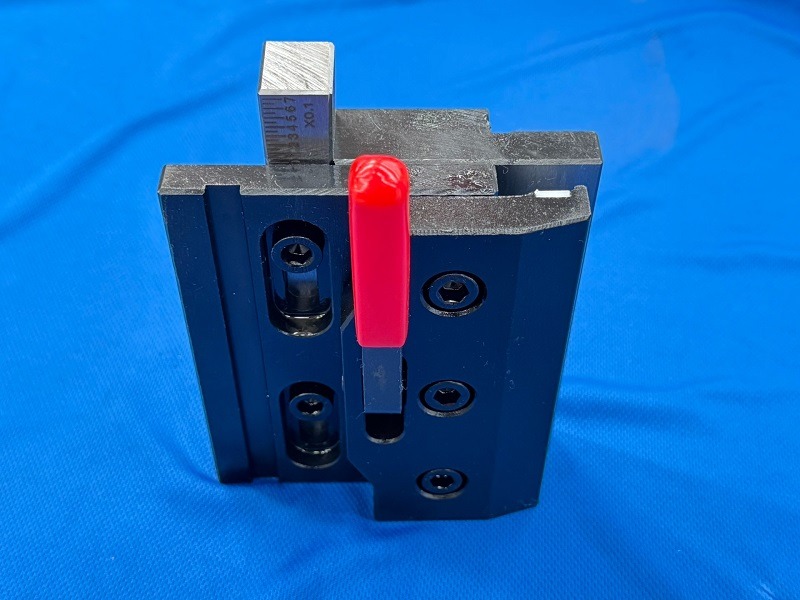

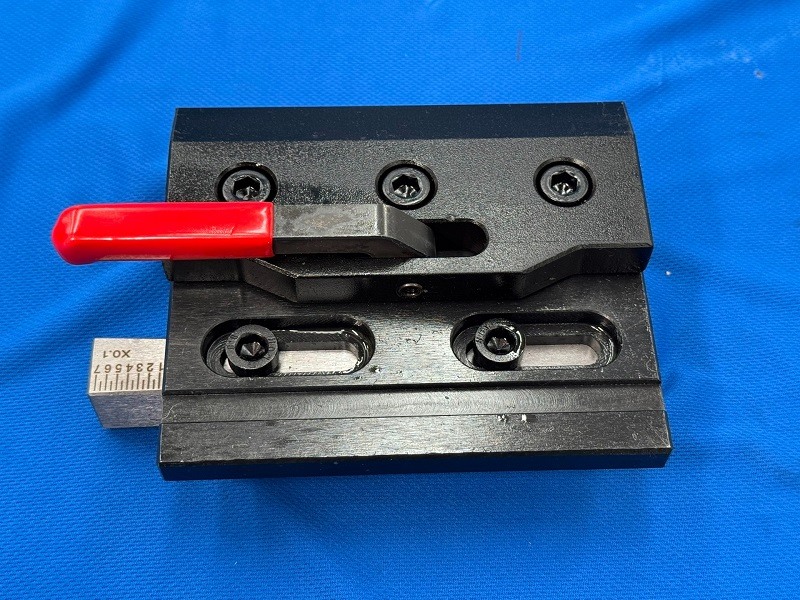

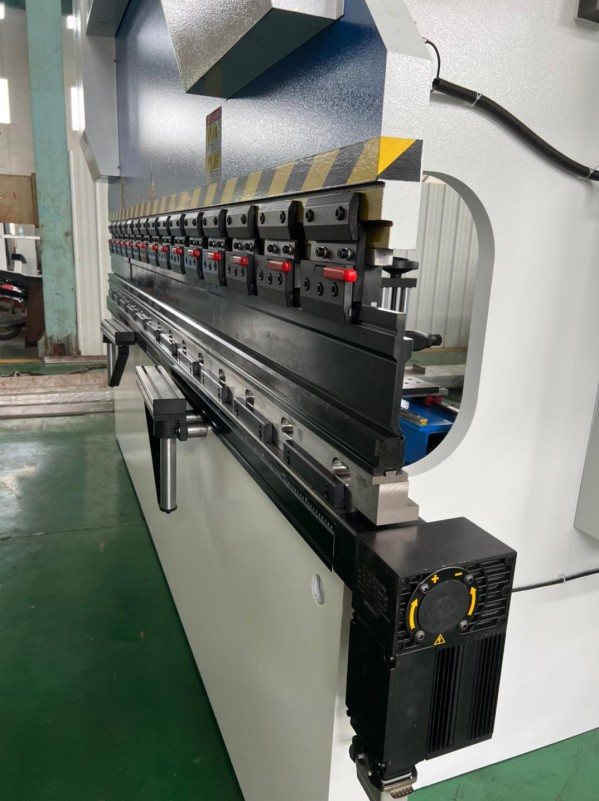

• फास्ट क्लैंप: बेहतर दक्षता के लिए त्वरित और आसान पंच स्थापना

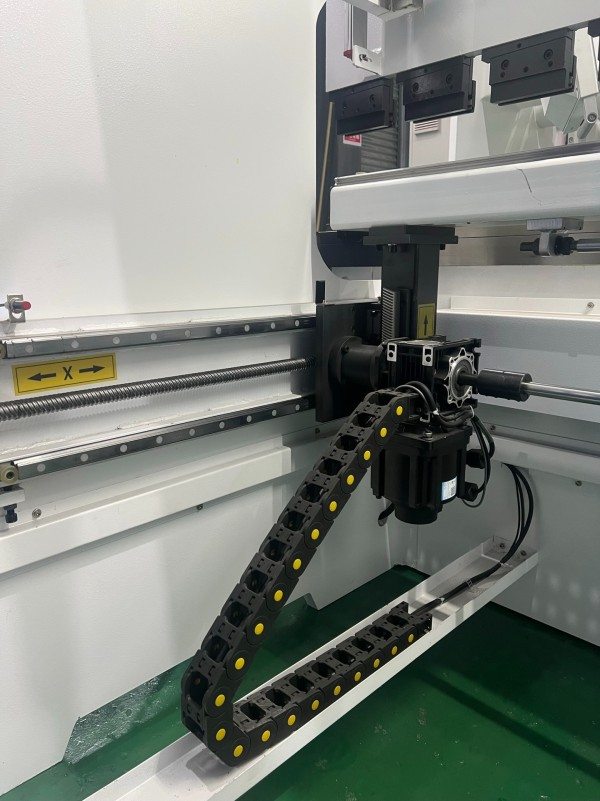

• एक्स-एक्सिस सर्वो मोटर: सटीक गति के लिए साइलेंट टाइमिंग बेल्ट के साथ औद्योगिक-ग्रेड ब्रशलेस मोटर
• उच्च परिशुद्धता ग्रेटिंग रूलर: सी-फ्रेम पर स्थापित, सिलेंडर की गति पर नजर रखने और कोण की परिशुद्धता सुनिश्चित करने के लिए 0.001 मिमी फीडबैक रिज़ॉल्यूशन के साथ
• मैकेनिकल क्राउनिंग सिस्टम (वी-अक्ष): झुकने के दौरान रैखिक समायोजन के लिए बहु-बिंदु क्षतिपूर्ति; उच्च परिशुद्धता के साथ रखरखाव मुक्त

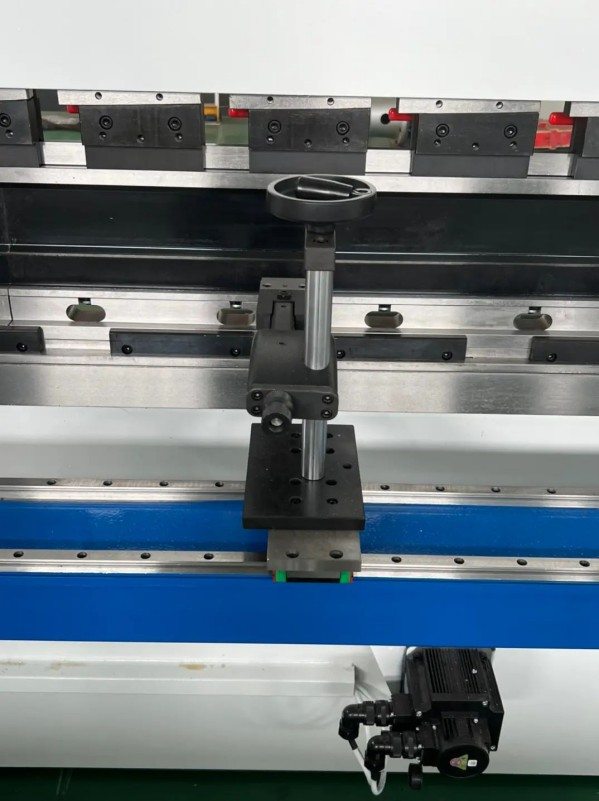

• उच्च परिशुद्धता स्टॉप फिंगर्स: दोहरे प्रोग्रामेबल स्टॉप तेज, स्थिर और दोहराए जाने योग्य स्थिति सुनिश्चित करते हैं
