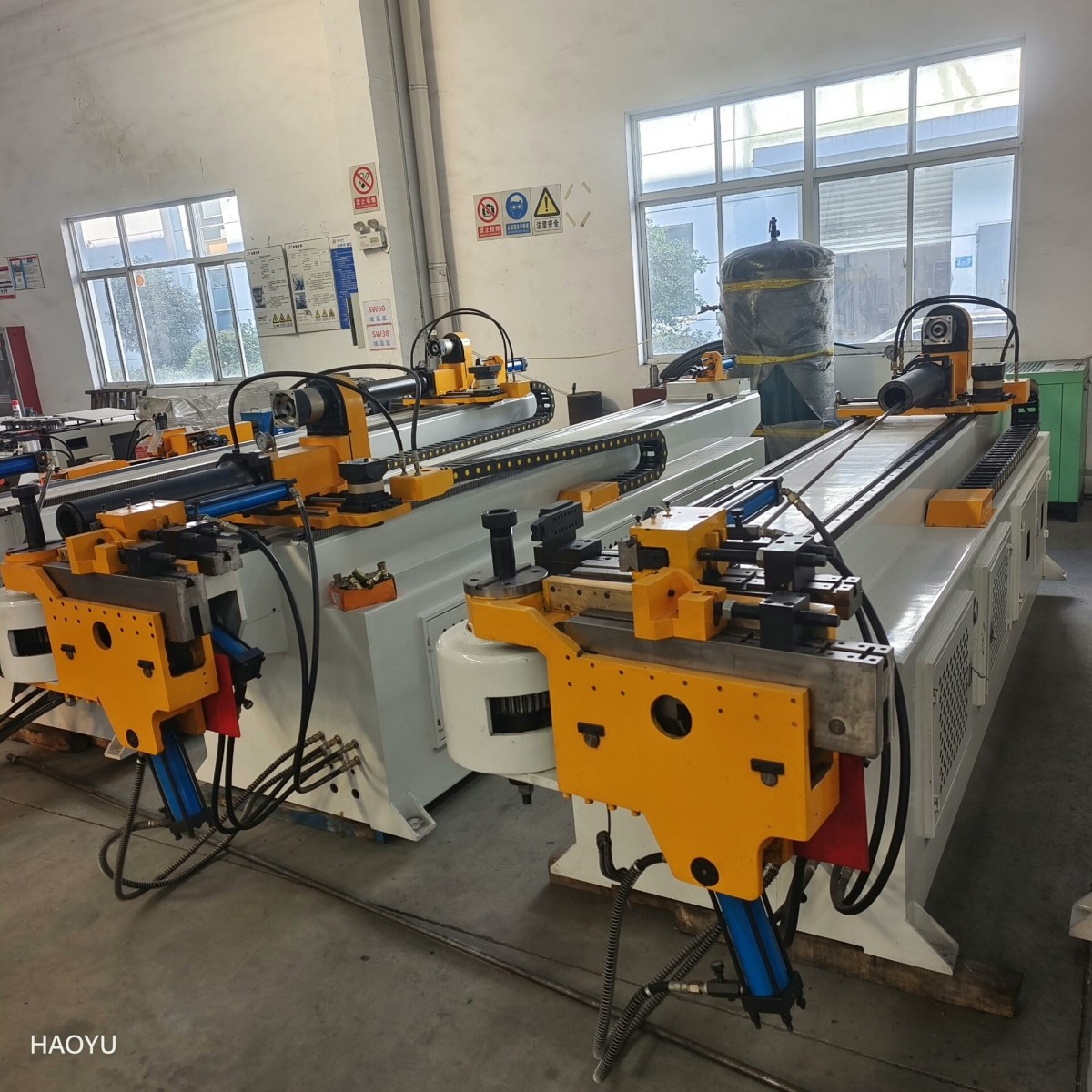

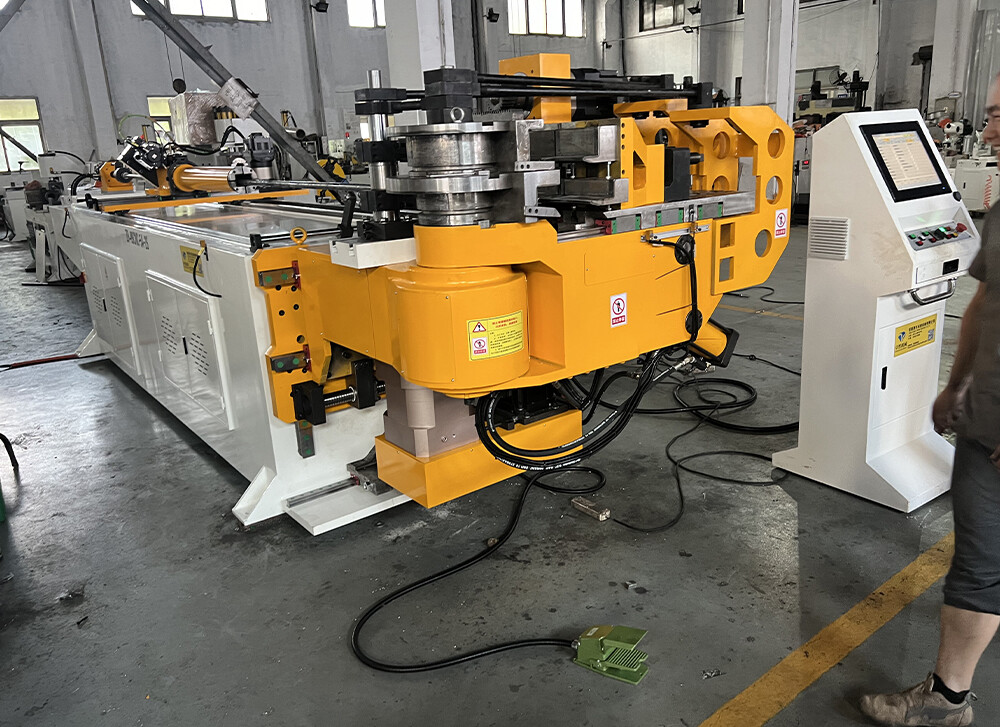

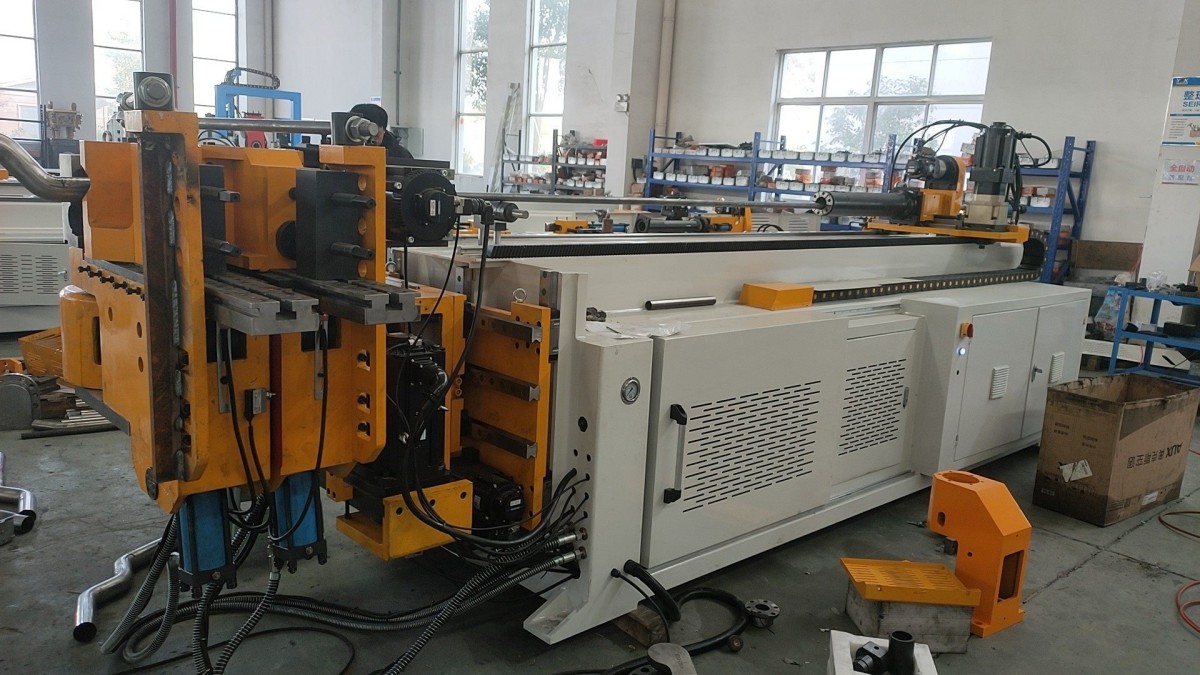

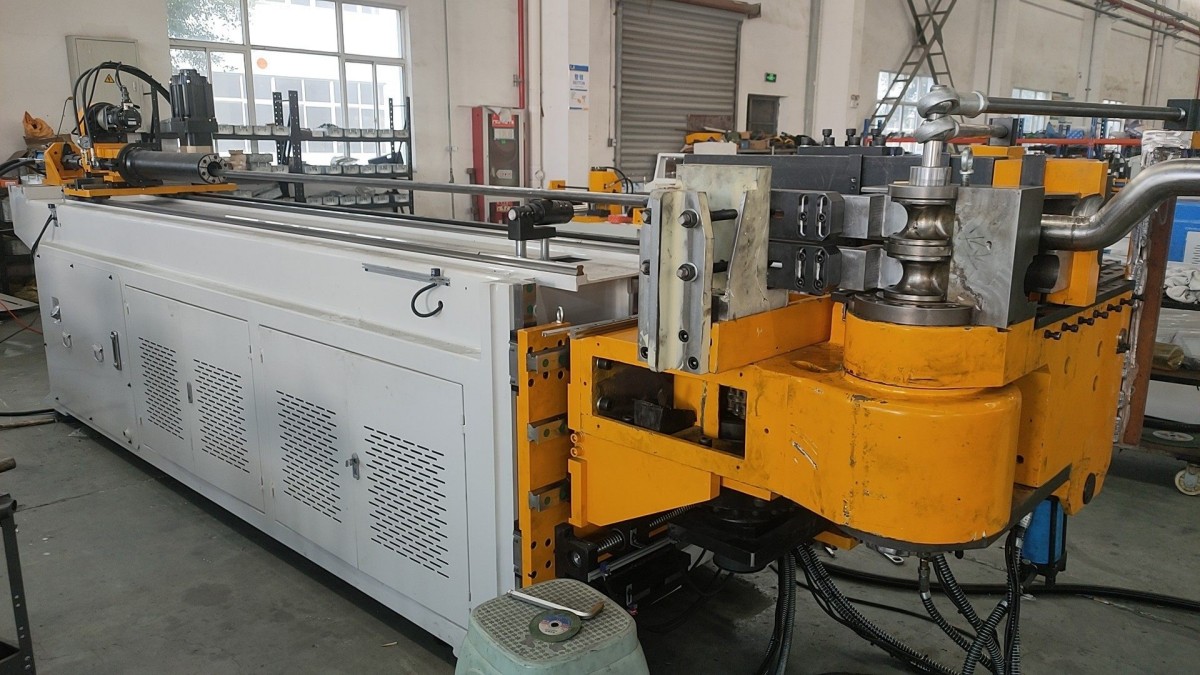

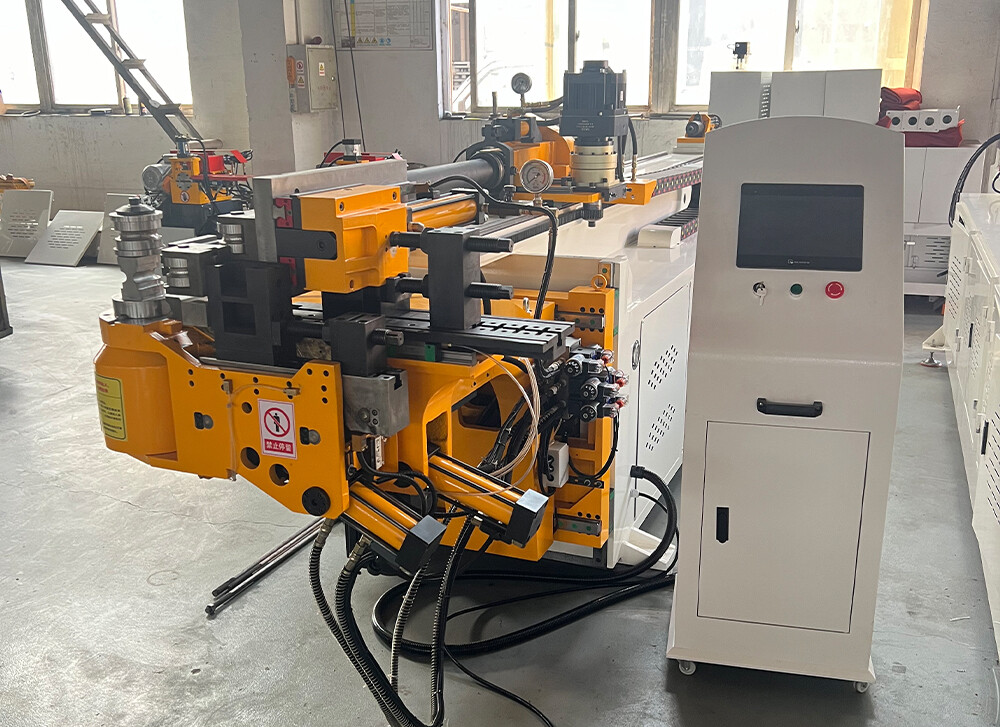

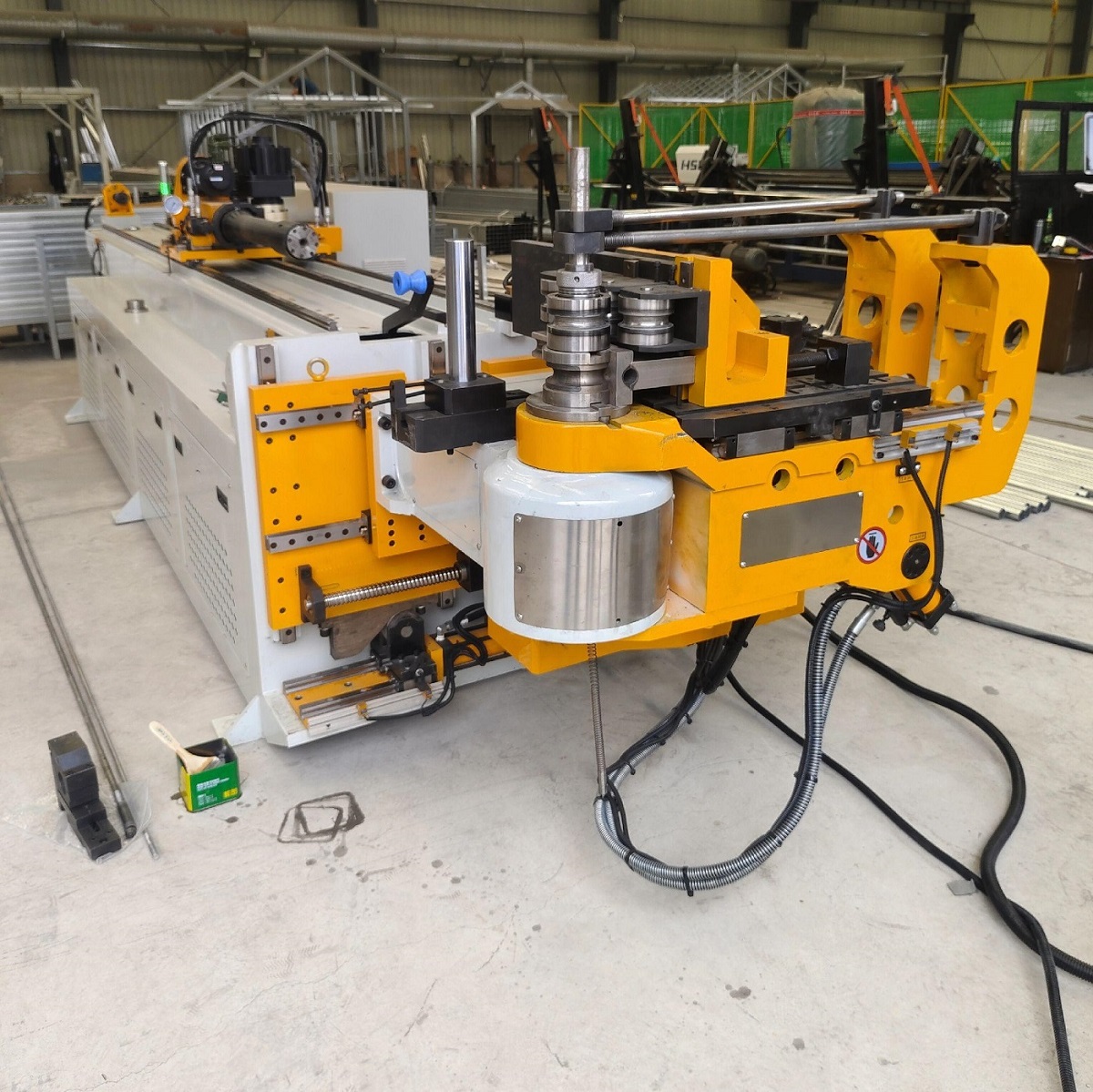

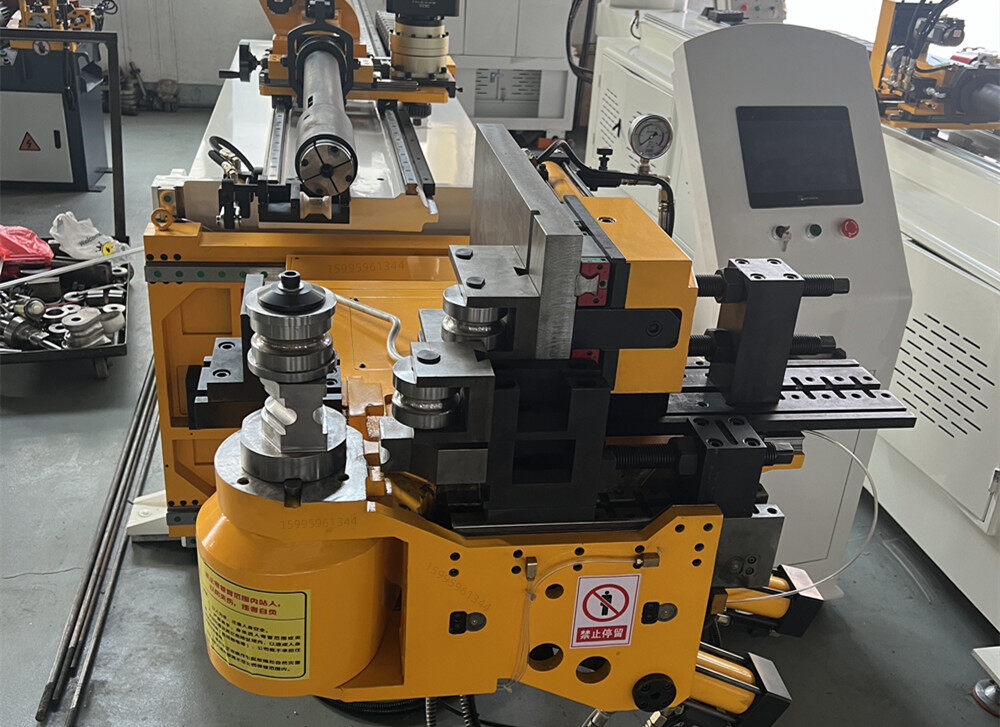

Máquina dobladora de tubos hidráulica automática CNC 3D

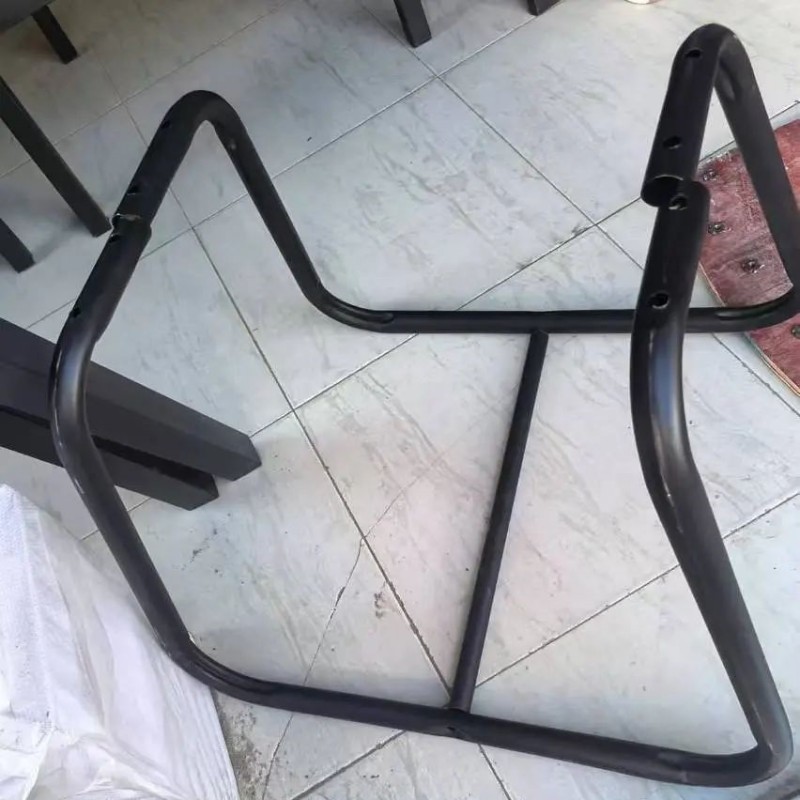

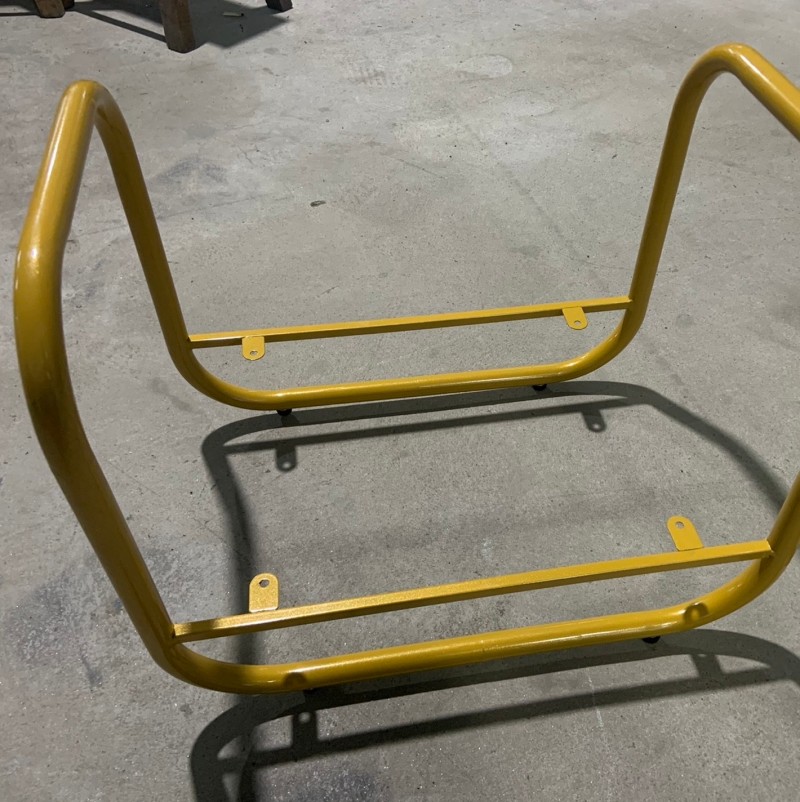

Aplicaciones típicas

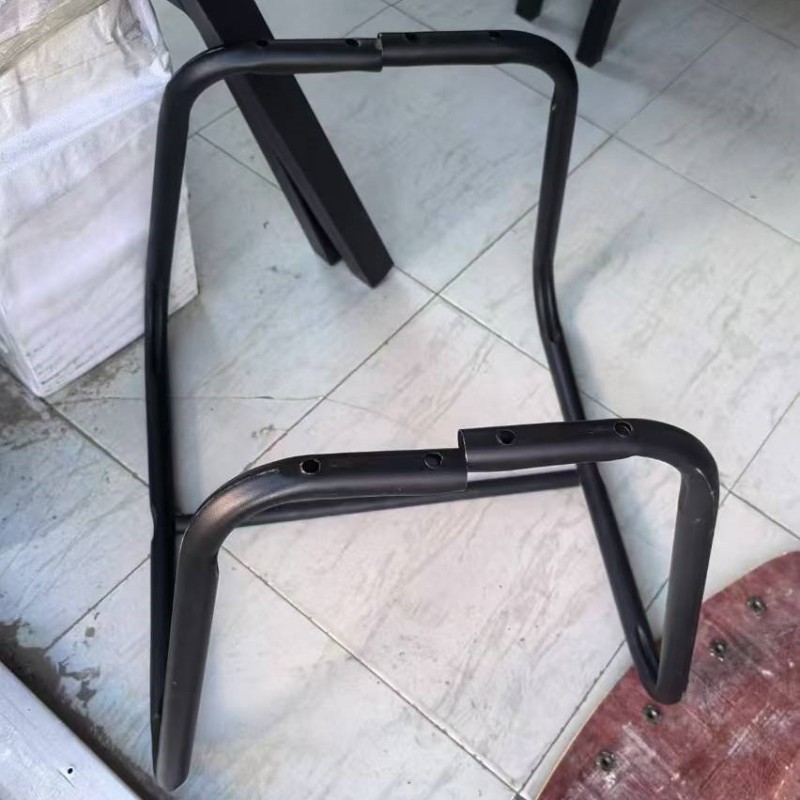

• Automotor: Sistemas de escape, tubos de chasis, tuberías de HVAC
• Construcción y equipo pesado: Tuberías hidráulicas, marcos estructurales
• Mobiliario y equipos de fitness: Cuadros de bicicletas, cuadros de cintas de correr, soportes metálicos
• Aeroespacial, marina, sanitarios, estructuras de aceroy otras industrias que requieren doblado de tubos con precisión

Ventajas técnicas clave

Transmisión de alta precisión

• Reductor de precisión RV con juego ≤ 3 arc-min
• Transmisión de engranajes helicoidales rectificados con compensación de juego
• Control mejorado del ángulo de curvatura y consistencia del arco

Estructura de alta rigidez y alta resistencia

• Transmisión de piñón y cremallera de módulo grande
• Guías lineales de alta especificación
• Garantiza la precisión a largo plazo y la estabilidad estructural en funcionamiento continuo.

Diseño estructural y de mantenimiento

• Bastidor de máquina de alta rigidez diseñado con base en principios de mecánica dinámica
• El brazo de doblado aerodinámico y el cabezal de doblado maximizan el espacio de doblado y reducen la interferencia
• Sistema de lubricación automática para el cabezal de doblado y el mandril.
• Tanque de aceite separado con sistema de filtración para un fácil mantenimiento.

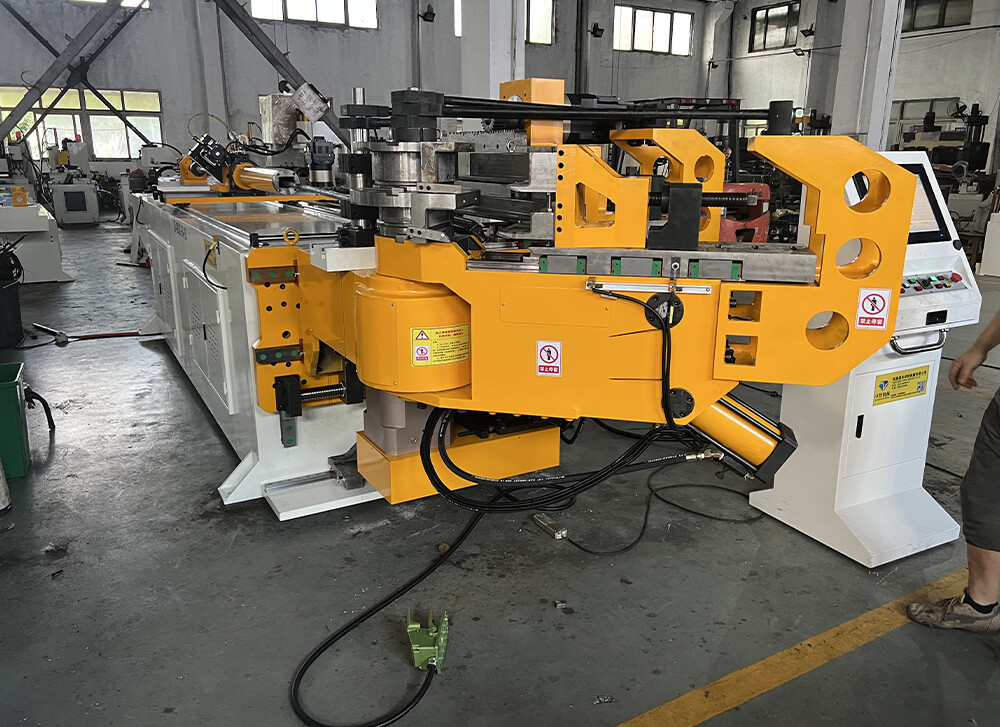

Sistema de accionamiento y principio de funcionamiento

El AEK-3D 89CNC adopta un sistema de control CNC 3D para coordinar con precisión el movimiento de múltiples ejes y completar operaciones complejas de doblado espacial.

• Alimentación (eje Y): Accionado por servomotor
• Rotación de tubería (eje B): Accionado por servomotor

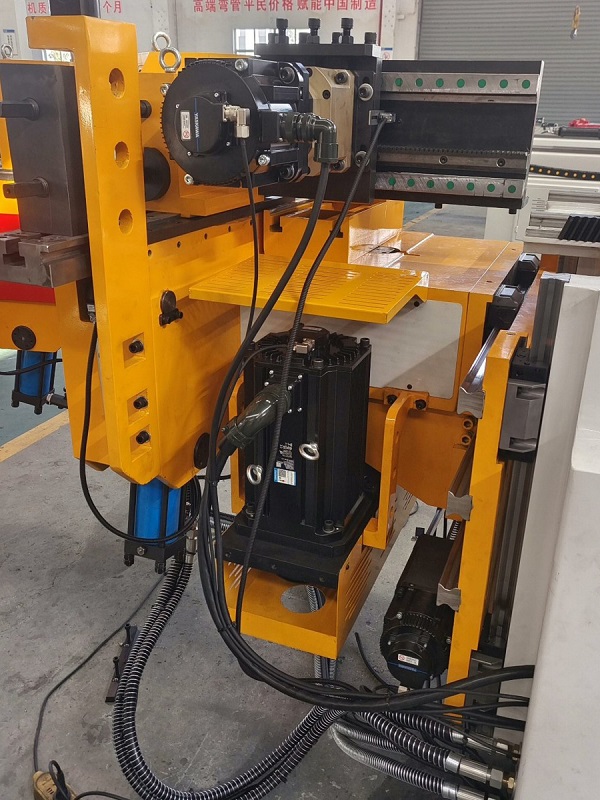

• Flexión (eje C): Accionamiento hidráulico con control de bucle cerrado por codificador
• Acciones de sujeción y auxiliares: Sistema neumático (abrazadera principal, abrazadera guía, matriz de presión, mandril, etc.)

Todos los movimientos están sincronizados a través de programas CNC, lo que garantiza una respuesta de alta velocidad manteniendo la estabilidad del plegado y la precisión del conformado.

Automatización y funciones inteligentes

• Operación de doblado de tubos CNC totalmente automática
• Sistema de autodiagnóstico con indicación de fallos en tiempo real

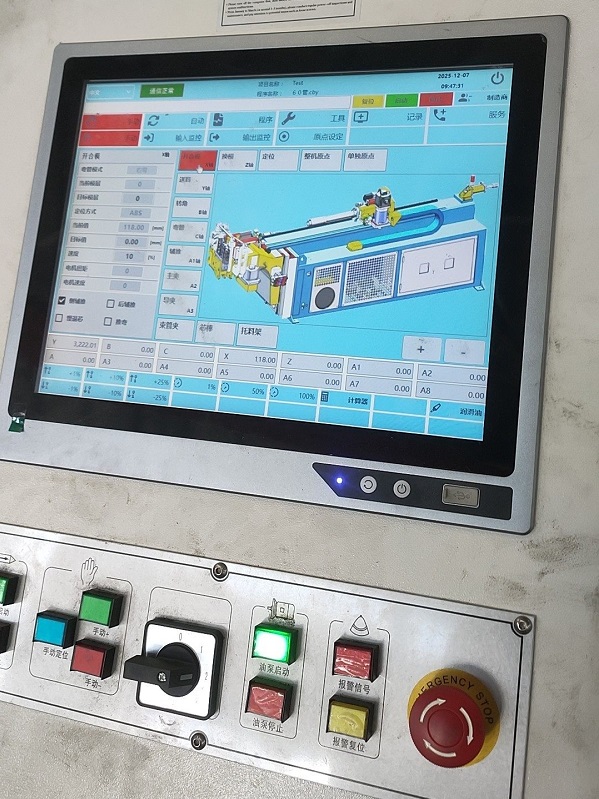

• HMI de pantalla táctil para un funcionamiento intuitivo
• Sistemas de refrigeración independientes para el armario eléctrico y la unidad hidráulica, adecuados para una producción continua a largo plazo.

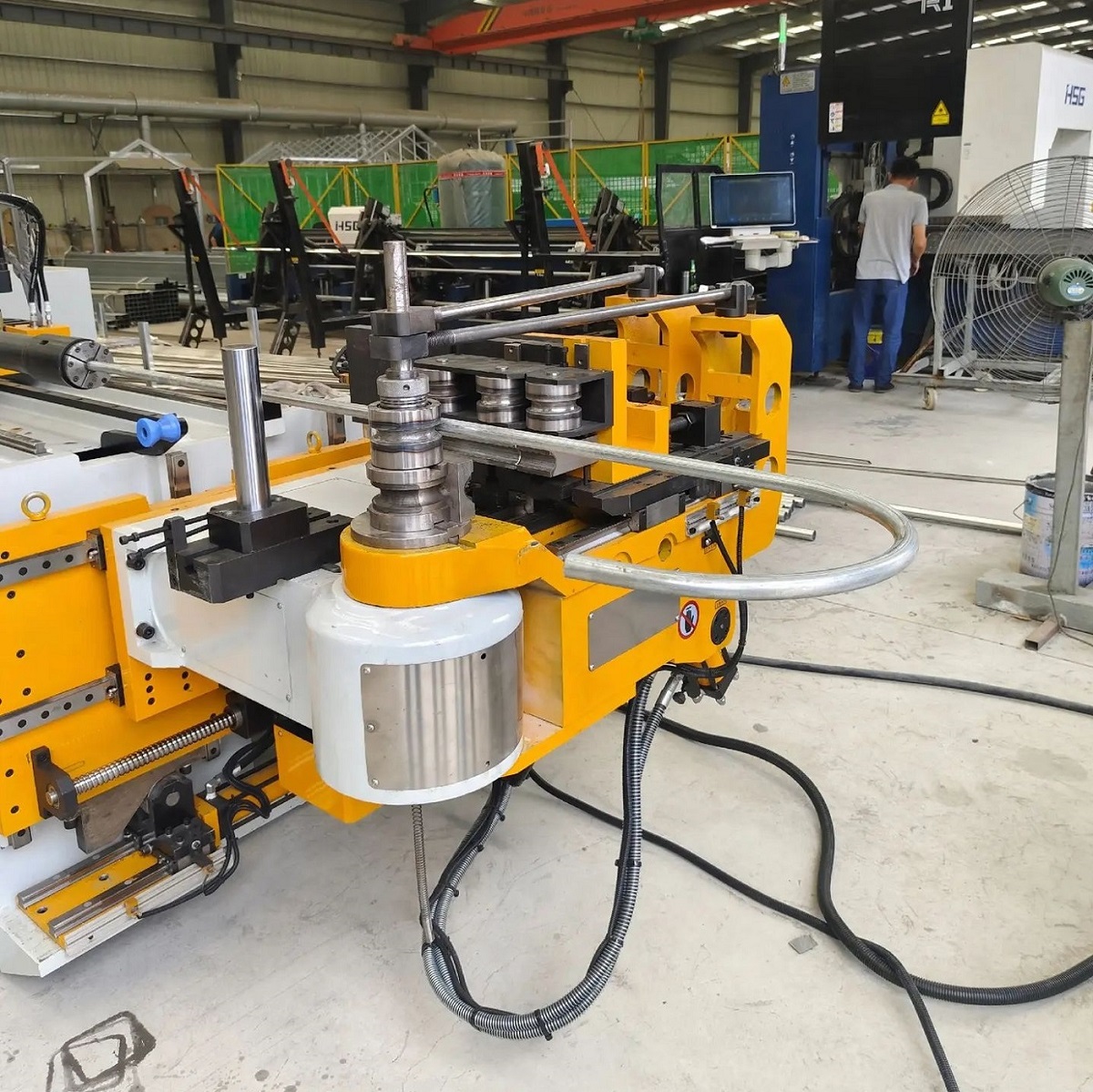

Sistema de herramientas y opciones de expansión

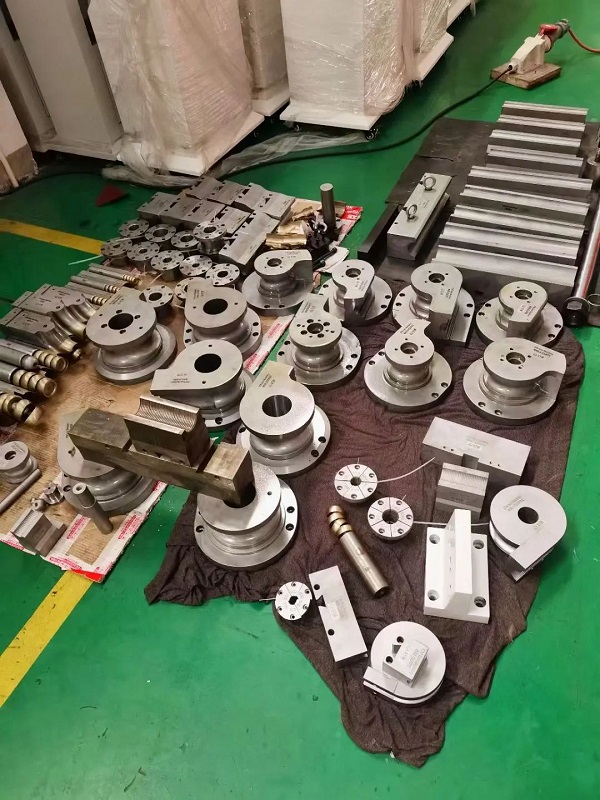

• Las herramientas estándar incluyen:
  • Matriz de sujeción, matriz de presión, matriz de curvatura, matriz de limpiaparabrisas, mandril
  • Las herramientas se pueden personalizar según el diámetro de la tubería y los requisitos de curvatura.
  • El diseño de cambio rápido de matriz reduce el tiempo de configuración
  • La función de re-sujeción permite el procesamiento de tuberías extra largas
• Funciones opcionales:
  • Perforación de orificios, corte de tubos, doblado multiradio, doblado de rodillos y extracción rápida de mandriles para tubos de paredes delgadas.

Capacidad de doblado de paredes delgadas y radios pequeños

• Servomotor de alimentación de alta potencia con asistencia de refuerzo trasero
• Conformación estable de tubos de acero inoxidable de pared delgada
• Capaz de Curvatura de radio pequeño 1D
• El sistema de empuje lateral asistido por servomotor opcional reduce el adelgazamiento y la deformación de la pared

Sistema de control CNC avanzado

• Admite la edición de operaciones manuales en programas de mecanizado automático.
• Se pueden almacenar varios programas de tuberías para producción por lotes y mixta
• PLC de alta gama con servomotores absolutos
• Comunicación EtherCAT para un control total de circuito cerrado y una pérdida de precisión minimizada
• Sistema de PC industrial (IPC) opcional compatible con:
  • Importación y programación de dibujos de tuberías 3D
  • Vista previa del conformado 3D
  • Simulación de flexión dinámica
  • Diagnóstico remoto y soporte técnico
