Was ist eine Abwickelhaspel? Leitfaden zu Funktionen, Typen und Anwendungen

In der modernen automatisierten Fertigung Abwickelhaspel spielt als Vorstufe der Coil-Materialverarbeitung eine entscheidende Rolle. Sie wird in Branchen wie der Metallverarbeitung, Stanzproduktion, Rollformung, Laserschneiden, Beschichtung und Elektronik eingesetzt. Ein Abwickelhaspel beeinflusst nicht nur die Gesamtstabilität einer Produktionslinie, sondern wirkt sich auch direkt auf die Produktionseffizienz, die Materialausnutzung und die Qualität des Endprodukts aus.

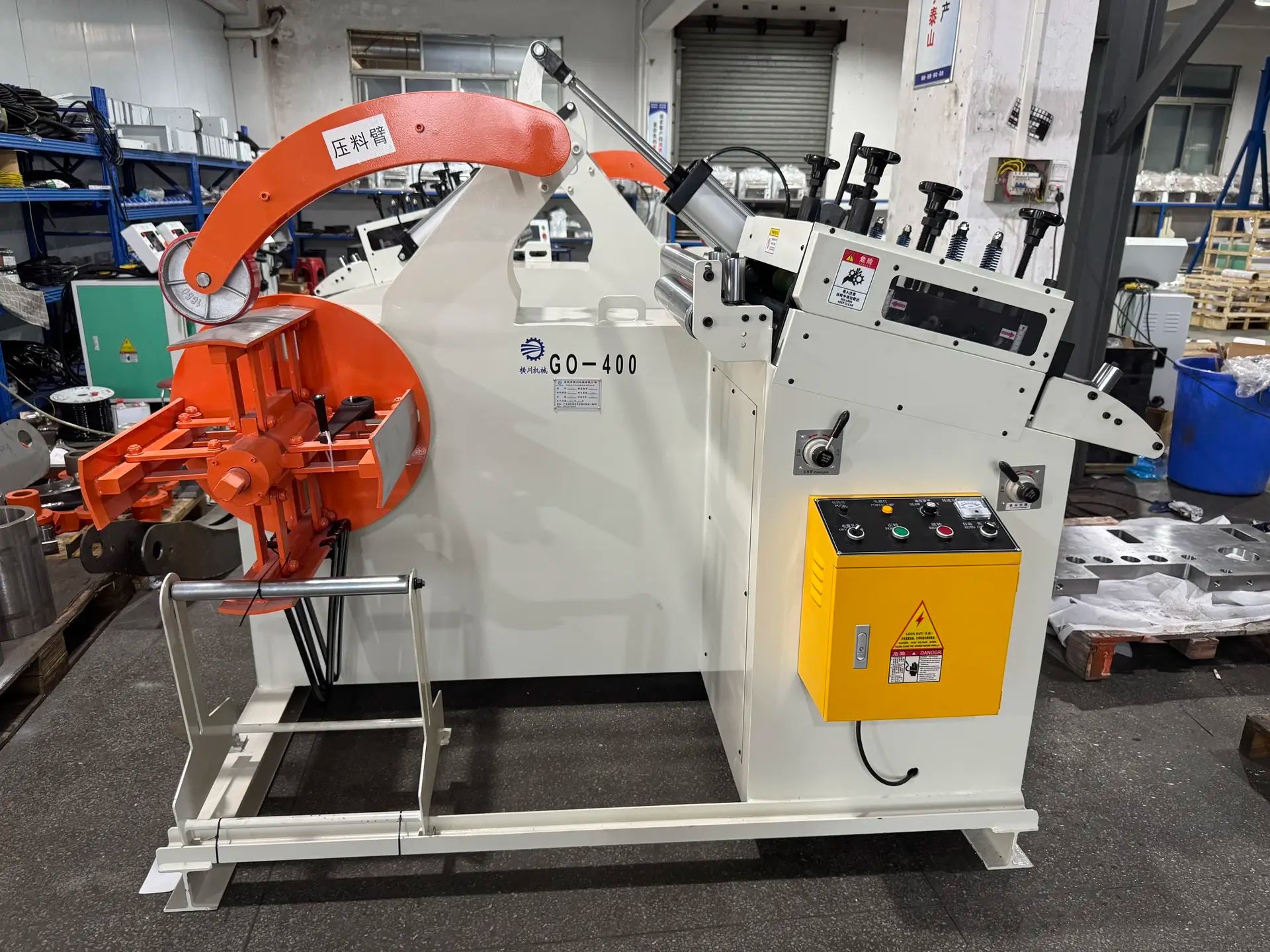

1.0Was ist eine Abwickelhaspel?

A Abwickelhaspel ist eine Spezialmaschine zum Abwickeln von Rollenmaterialien (wie Stahlcoils, Edelstahl, Aluminium, Kunststofffolie oder Papier) und deren kontinuierlicher Zuführung zu nachgelagerten Verarbeitungsanlagen wie Richtmaschinen, Zuführanlagen, Schermaschinen oder Pressen. Der Abwickler wird typischerweise am Anfang einer automatisierten Produktionslinie platziert und sorgt für eine gleichmäßige und kontrollierbare Materialzufuhr.

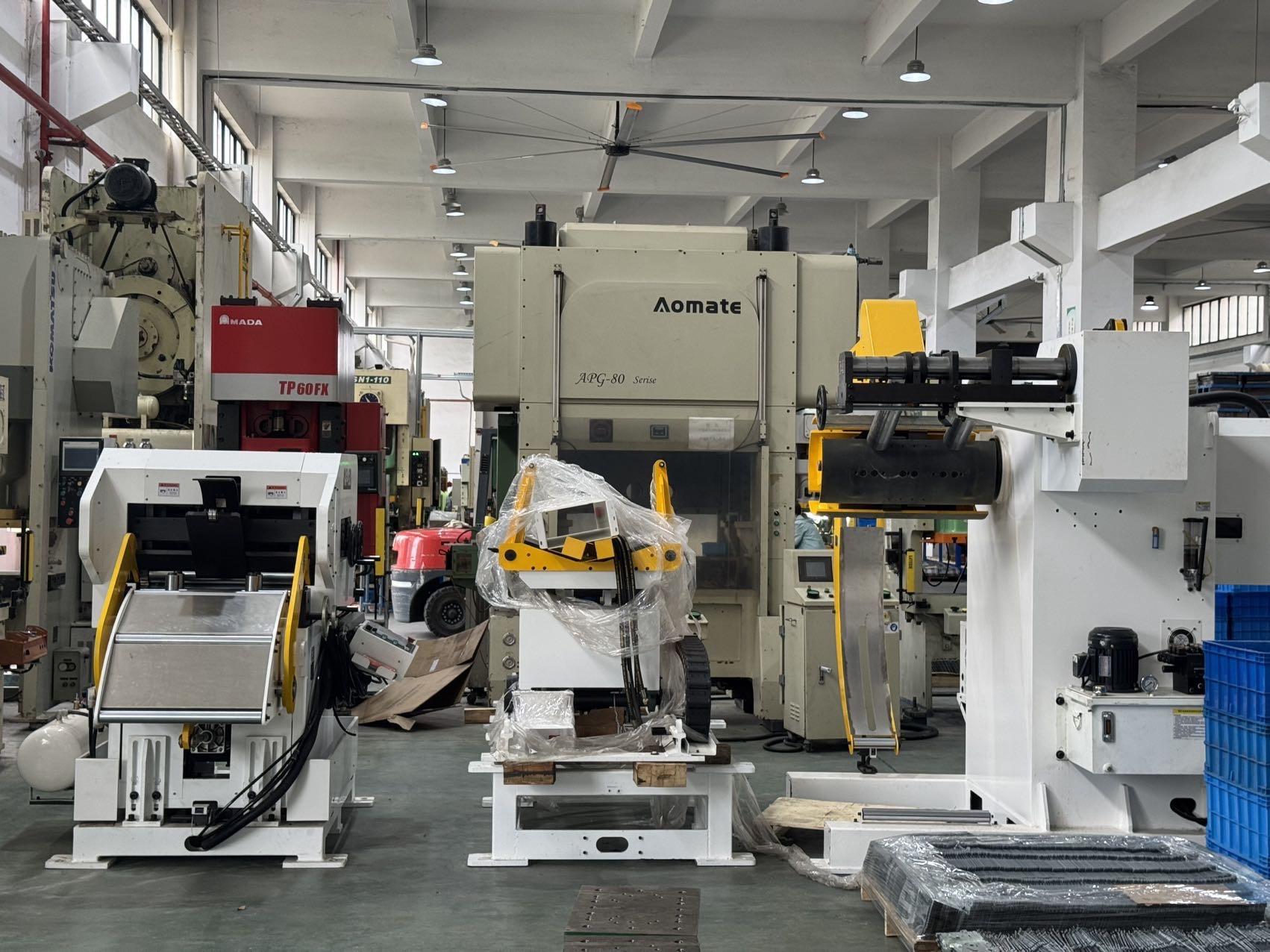

In hocheffizienten Produktionsumgebungen werden Abwickelhaspeln häufig zusammen mit Glätteisen Und Futtertröge zur Bildung einer „Abwickeln–Nivellieren–Zuführen“-System, das in Branchen wie der Automobilherstellung, der Herstellung von Haushaltsgeräten, der Baustoffindustrie, der Produktion von HLK-Kanälen und der Präzisionsblechverarbeitung unverzichtbar ist.

2.0So funktioniert ein Abwickelhaspel

Der Abwickelhaspel Das System greift die Spule mit seinem Dorn und gibt das Material durch einen Motor oder Hydraulikantrieb langsam frei. Um Materialrückprall, Durchhängen oder Faltenbildung zu verhindern, verfügt das System über Spannungskontrollmechanismen, die eine stabile und kontinuierliche Ausgabe gewährleisten.

Grundlegende Arbeitsschritte:

• Spulenbeladung: Das Aufladen der Spule auf den Dorn erfolgt mit einem Kran oder einem unterstützten Spulenladewagen.
• Expansion und Zentrierung: Der Dorn wird mechanisch oder hydraulisch aufgeweitet, um den Spulenkern sicher festzuklemmen.
• Mit dem Abwickeln beginnen: Der Motor treibt die Rotation der Spule an und gibt das Material mit einer kontrollierten Geschwindigkeit frei.
• Spannungsregelung: Die Spannung wird automatisch über Druckarme, Schleifensteuerungssensoren oder Induktionssysteme geregelt.
• Materialzufuhr: Das abgewickelte Material wird glatt dem Richtapparat zugeführt, Zuführung, oder drücken Sie zur weiteren Bearbeitung.

Einige erweiterte Modelle verfügen über Auto-Start-Stopp-FunktionenWenn Sensoren das Ende der Spule oder eine voreingestellte Materiallänge erkennen, stoppt das System die Zufuhr automatisch oder nimmt sie wieder auf, wodurch die Automatisierung und Betriebssicherheit verbessert wird.

3.0Hauptkomponenten einer Abwickelhaspel

Obwohl ein Abwickelhaspel kompakt aussieht, besteht er aus gut integrierten Teilen, die einen effizienten und zuverlässigen Betrieb gewährleisten.

Gängige Arten von Abwickelhaspeln und ihre Anwendungen

Basierend auf der Konstruktion, dem Antriebsmechanismus und den Spulenspezifikationen können Abwickelhaspeln in verschiedene Typen eingeteilt werden:

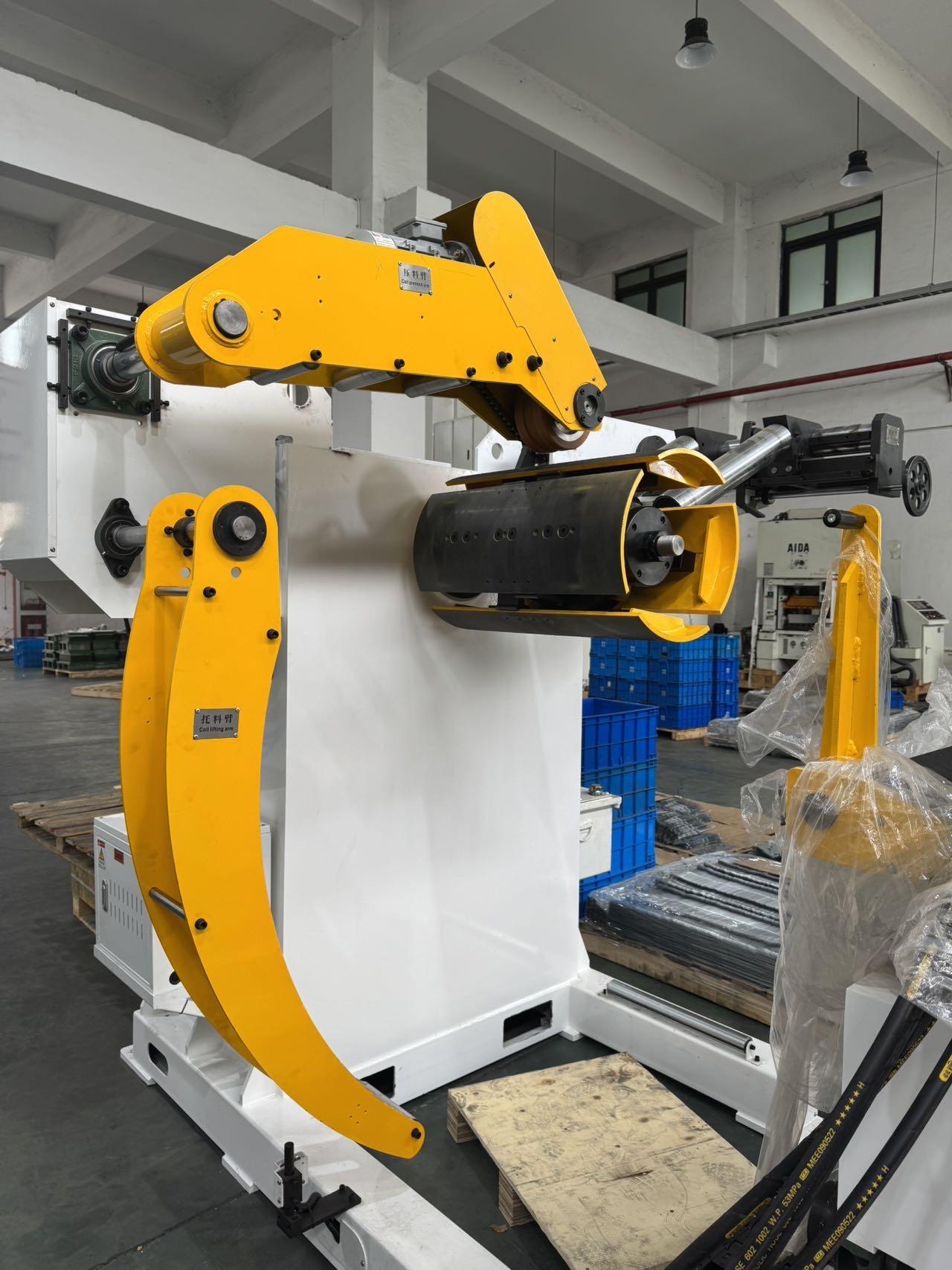

3.1Eindorn-Abwickelhaspel

• Kompakt und einfach zu bedienen
• Ideal für leichte oder mittelgroße Spulen in kleinen Betrieben wie dem Stanzen von Haushaltsgeräten

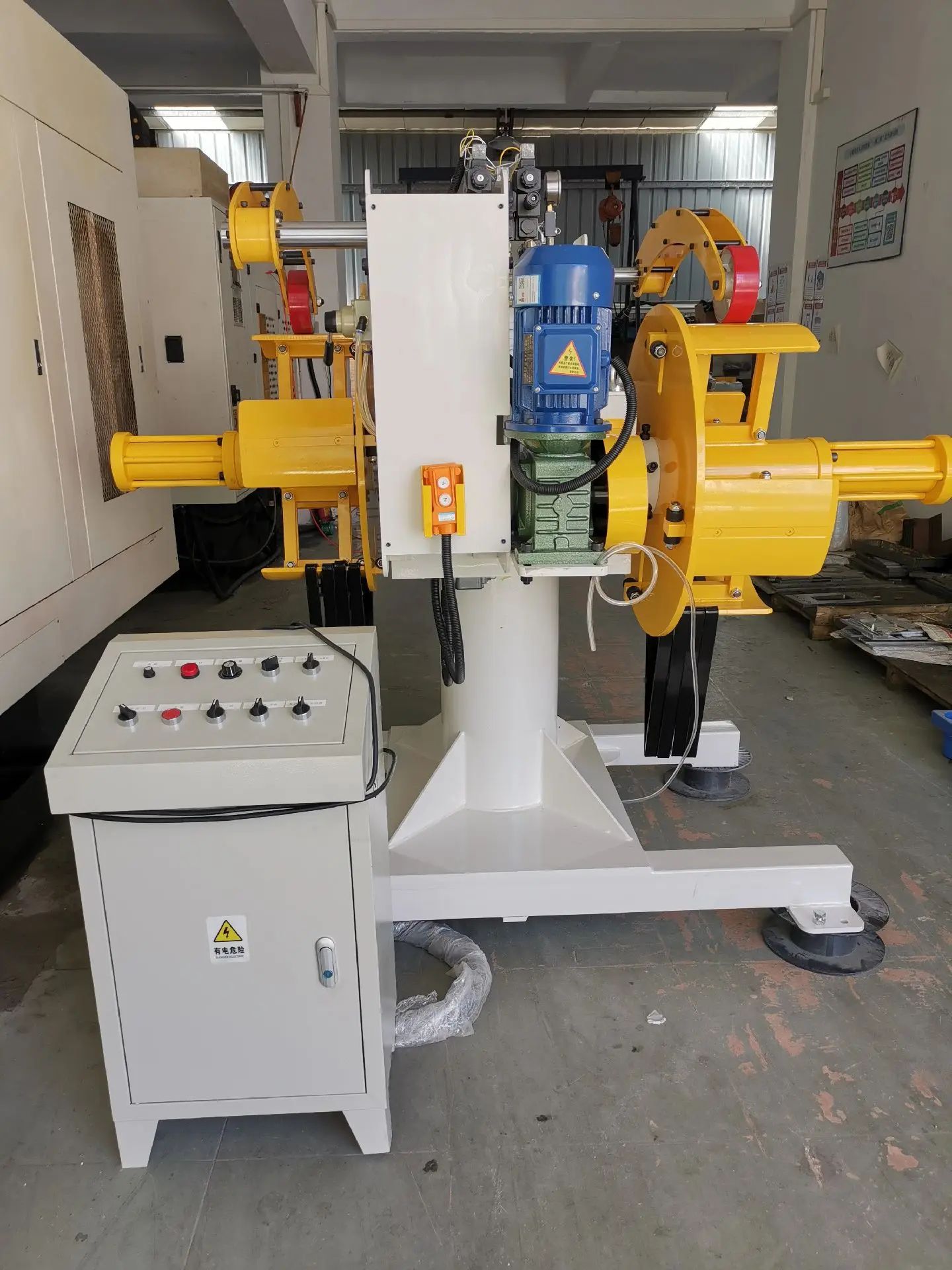

3.2Doppeldorn-Abwickelhaspel (Doppelstation)

• Ausgestattet mit zwei Dornen für abwechselnde Coilbeladung
• Geeignet für kontinuierliche Produktionslinien, wodurch die Spulenwechselzeit verkürzt wird

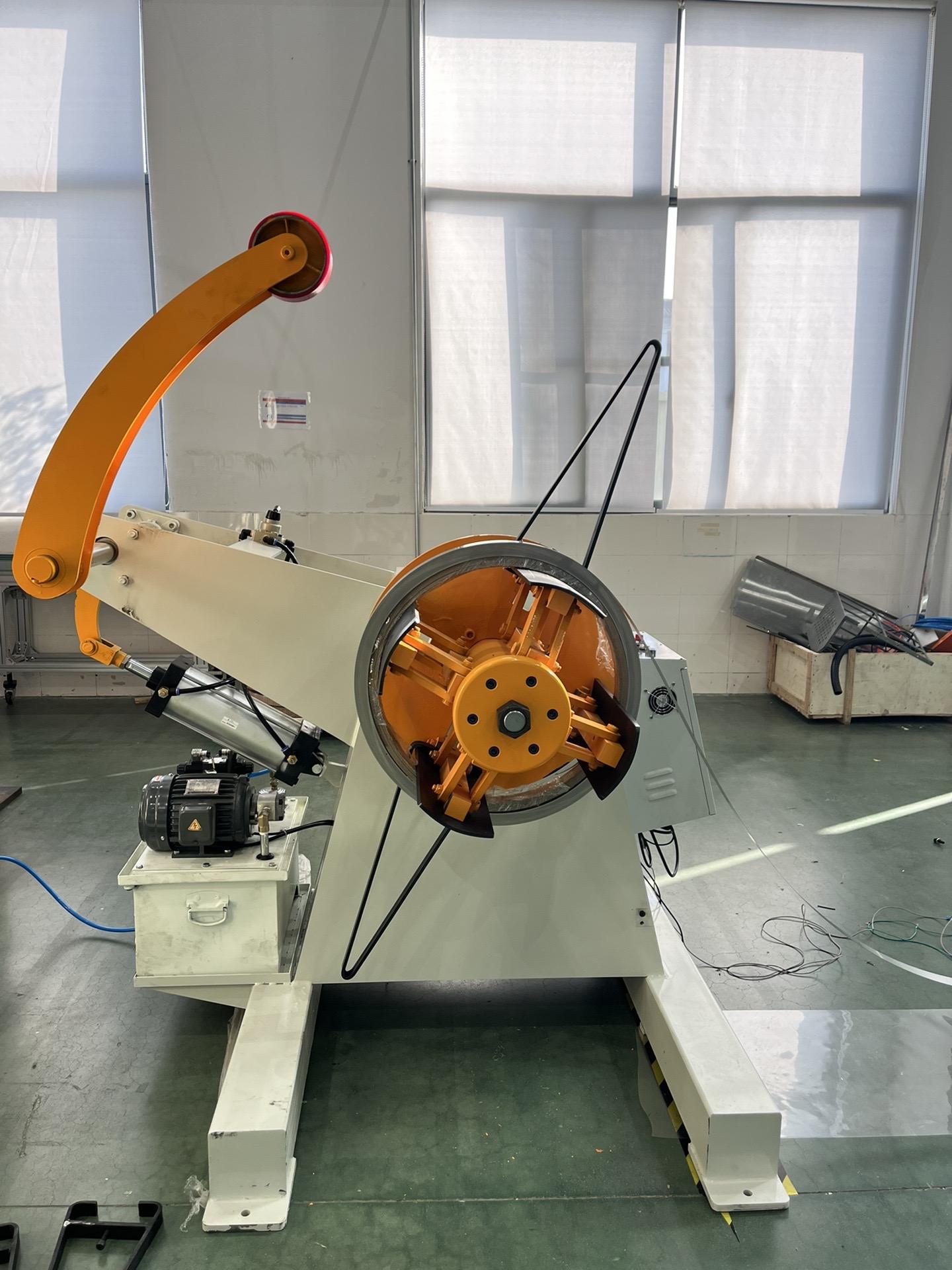

3.3Motorisierte Abwickelhaspel

• Angetrieben durch einen Elektromotor
• Bietet eine einstellbare Geschwindigkeit und wird häufig mit Nivellier- und Zuführsystemen verwendet

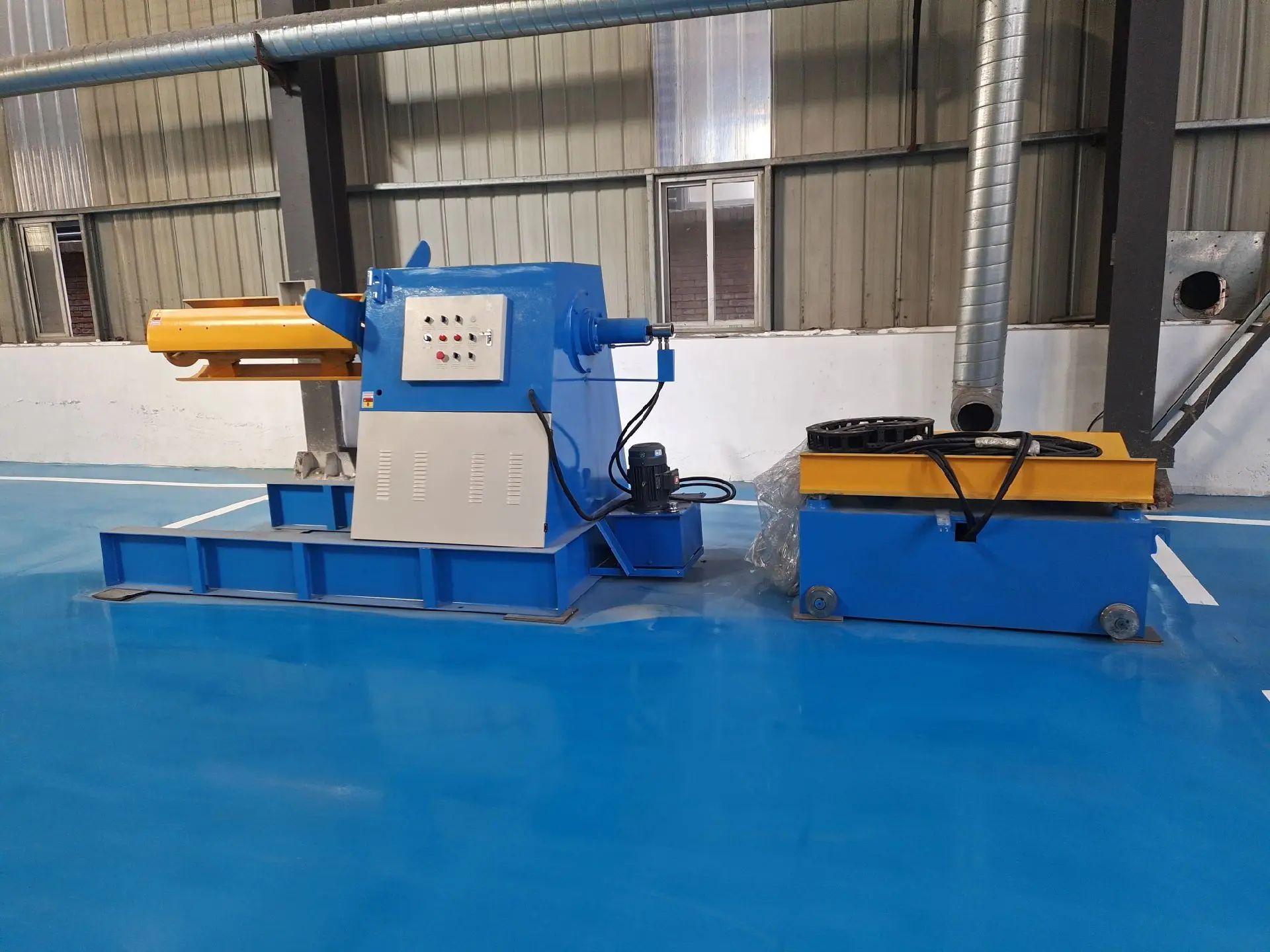

3.4Hydraulische Abwickelhaspel

• Entwickelt für schwere, dicke oder hochfeste Spulen
• Verfügt über hydraulische Expansions- und Pressarme für verbesserte Griffigkeit und Spannungskontrolle

3.5Angetriebener (aktiver) Abwickelhaspel

• Eingebautes Antriebssystem zur automatischen Geschwindigkeitsregulierung
• Ideal für spannungsempfindliche Zuführszenarien oder Zuführszenarien mit variabler Geschwindigkeit

3.6Kegel-Abwickelhaspel

• Entwickelt für dicke und schwere Spulen
• Bietet verbesserte Zentrierung und Freigabestabilität

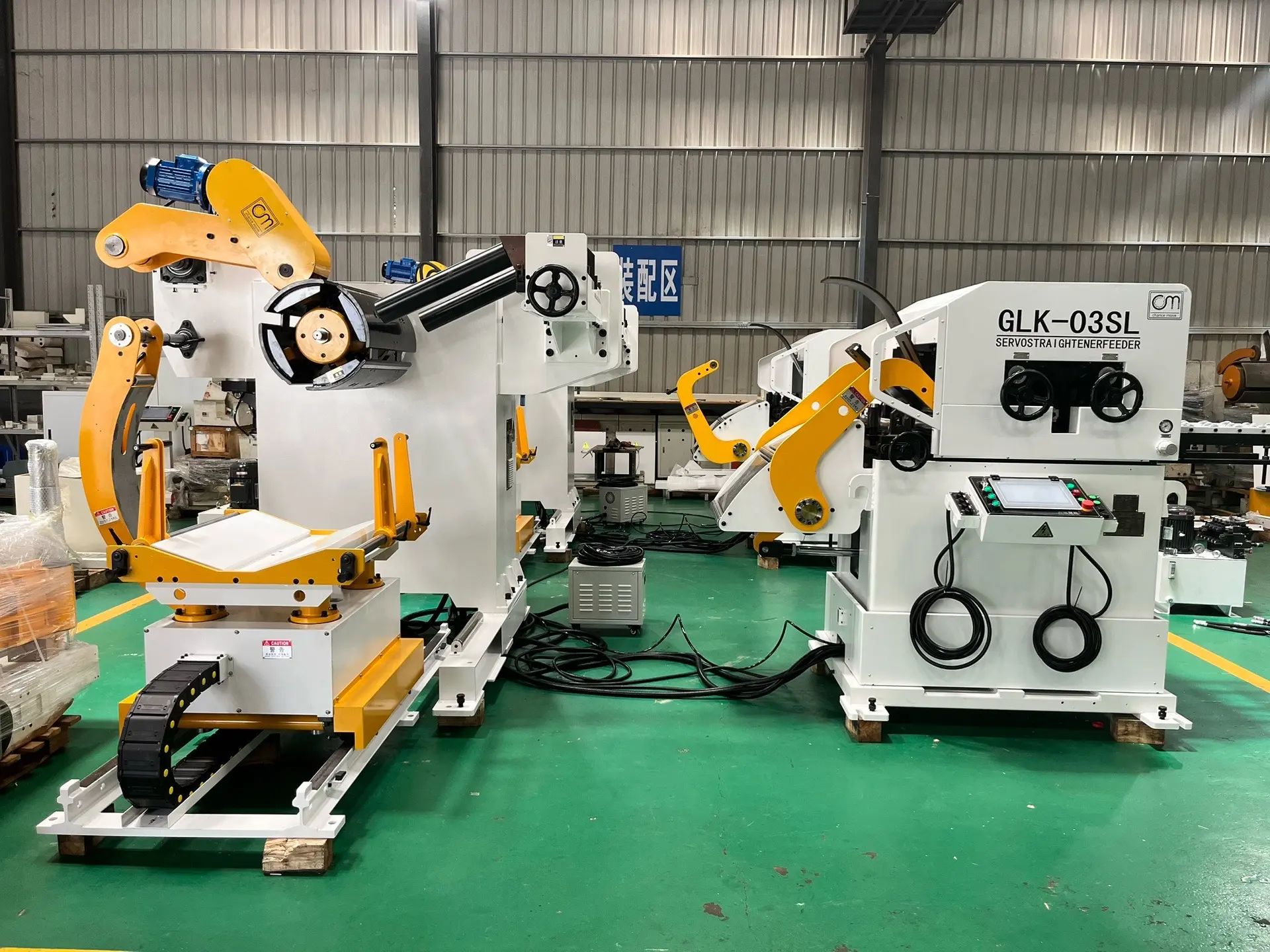

3.7Kombinierte Abwickel-Richt-Zuführmaschine

• Integriert Abwickeln, Nivellieren und Zuführen in einer kompakten Einheit
• Spart Stellfläche und eignet sich für kleine automatisierte Linien oder Umgebungen mit schnellem Werkzeugwechsel

4.0Vergleich der Abwickelhaspeltypen mit Spulenspezifikationen

Auswahlrichtlinien:

• Dünne/leichte Spulen (<2 mm): Am besten mit Einzeldorn-, motorisierten oder kompakten integrierten Maschinen zu handhaben.
• Mittlere Dicke (2–4 mm): Verwenden Sie motorisierte oder hydraulische Abwickelhaspeln, oft mit separatem Richtapparat.
• Hochleistungs- oder hochfester Stahl (>4 mm): Erfordert hydraulische oder kegelförmige Abwickelhaspeln für Sicherheit und Stabilität.
• Hochfrequenz-Spulenwechsel: Doppeldorn-Abwickelhaspeln reduzieren die Ausfallzeiten erheblich.
• Begrenzte Stellfläche oder Kleinserienproduktion: Wählen Sie die integrierte Kombination aus Abwickelhaspel, Richtmaschine und Zuführung.
• Hochgeschwindigkeits- oder Präzisionslinien: Spannungsregelung und servogesteuerte Systeme sind von entscheidender Bedeutung.

5.0Typische Industrieanwendungen

Abwickelhaspeln werden in verschiedenen Szenarien der kontinuierlichen Coilverarbeitung eingesetzt. Nachfolgend finden Sie wichtige Branchen und Anwendungsbeispiele:

6.0Wichtige Parameter für die Auswahl einer Abwickelhaspel

Berücksichtigen Sie bei der Auswahl eines geeigneten Abwickelhaspels Materialeigenschaften, Produktionsanforderungen, Platzverfügbarkeit und Automatisierungsgrad.

• Spulenbreitenbereich: zB 300mm – 2000mm
• Spulendickenbereich: zB 0,3mm – 12mm
• Maximales Spulengewicht: zB 1 – 25 Tonnen
• Innen-/Außendurchmesser: z. B. Ø450mm–610mm / Max. Ø1600mm
• Abwickelgeschwindigkeit: zB 10–40 m/min, mit Frequenzumrichter
• Integrierte Funktionen: Ist eine Nivellierung, Zuführung oder ein Schnitt erforderlich?
• Kontrollmethode: Manuell, SPS oder Vollautomatik mit Spannungsregelung
• Platzbeschränkungen: Entscheiden Sie sich je nach Fabriklayout zwischen einem eigenständigen oder integrierten System

7.0Wartungs- und Sicherheitshinweise

Routinemäßige Wartung:

• Überprüfen Sie regelmäßig bewegliche Teile wie Dorn, Druckarme und Stützhalterungen
• Schmieren Sie Getriebe, Motor und Lager regelmäßig
• Halten Sie die Maschine sauber und verhindern Sie, dass Staub in die Steuereinheit eindringt
• Kalibrieren Sie Spannungskontrollsensoren und Endschalter nach Bedarf
• Überprüfen Sie alle Kabel und Anschlüsse, um Kurzschlüsse oder Stromausfälle zu vermeiden

Sicherheitstipps:

• Statten Sie den Abwickelhaspel mit Not-Aus-Schaltern, Schutzvorrichtungen und Warnschildern aus
• Stellen Sie sicher, dass die Bediener professionell geschult sind und niemals bewegliche Spulen mit der Hand berühren
• Befolgen Sie die richtigen Verfahren zum Laden und Wechseln der Spulen
• Führen Sie planmäßige Sicherheitskontrollen und Gefahrenbeurteilungen durch

8.0Abwickelhaspel vs. Abwickler vs. Richtmaschine: Was ist der Unterschied?

Das Verständnis der Unterschiede zwischen gängigen Coil-Handling-Geräten hilft, Verwirrungen bei der Systemplanung oder -beschaffung zu vermeiden. Hier eine kurze Übersicht:

Hauptunterschiede:

• Abwickelhaspel konzentriert sich auf Rotationskontrolle und Spannungsmanagement, oft motorisiert.
• Abwickler Möglicherweise fehlen Antriebssysteme, da sie auf die Zugspannung nachgeschalteter Geräte angewiesen sind.
• Haarglätter wickelt keine Spulen ab, sondern flacht ab das Material nach dem Abwickeln.

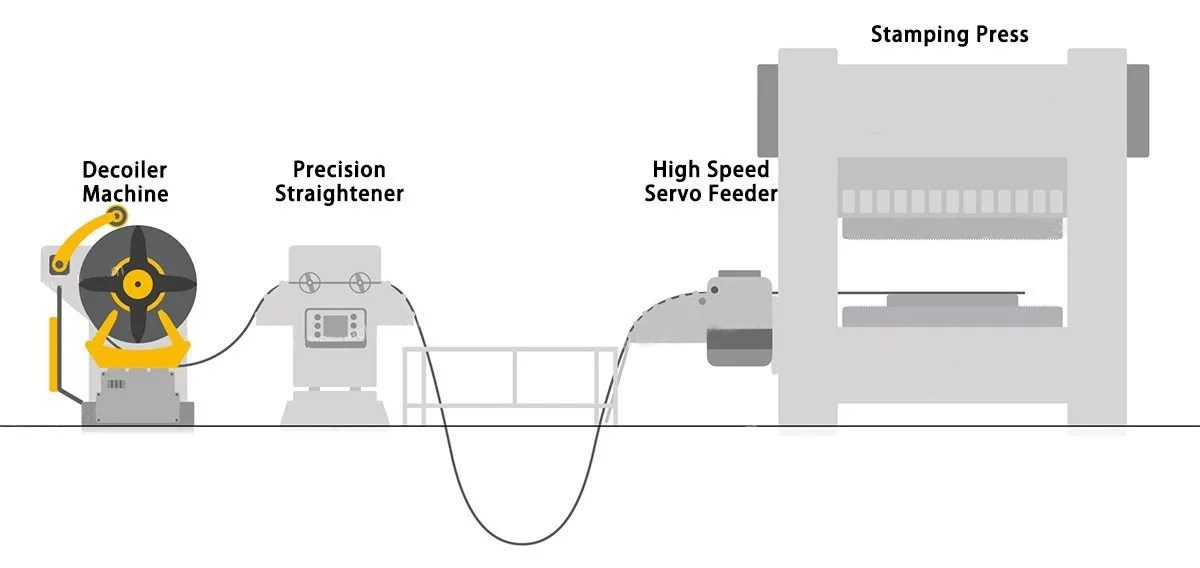

In den meisten Produktionsumgebungen werden alle drei zusammen als Coil-Handlingsystem:

Abwickelhaspel ➝ Richtmaschine ➝ Zuführeinrichtung ➝ Presse/Schere

9.0Abschluss

Als Ausgangspunkt jeder Coil-basierten Produktionslinie ist der Abwickler ein entscheidendes Gerät, das Produktionsrhythmus, Materialeffizienz und einen reibungslosen Prozessablauf gewährleistet. Dank der großen Typenvielfalt können Abwickler an leichte, mittlere und schwere Coil-Anwendungen angepasst werden – von der manuellen Handhabung bis zur intelligenten Automatisierung.

Durch die Auswahl des richtigen Abwickelhaspels und die Gewährleistung einer ordnungsgemäßen Wartung und eines sicheren Betriebs können Hersteller eine höhere Produktivität, eine bessere Produktkonsistenz und langfristige Kosteneinsparungen erzielen.

10.0Häufig gestellte Fragen (FAQ) zu Abwickelhaspeln

Was ist der Unterschied zwischen einer Abwickelhaspel und einer Abwickelhaspel?

Technisch gesehen bezeichnen beide Begriffe den gleichen Maschinentyp zum Abwickeln von gewickelten Materialien. „Decoiler“ wird häufiger verwendet in automatisierte, präzisionsorientierte Anwendungen (z. B. Metallstanzlinien), während sich „Abwickler“ auf einfachere bzw. manuell bedienbare SpulenhalterIn der Praxis werden sie jedoch häufig synonym verwendet.

Tun ICH Benötigen Sie eine Abwickelhaspel mit Richtmaschine und Zuführung?

Ja, insbesondere bei der Verarbeitung von Metallcoils. Ein Abwickler allein gibt das Material nur frei. Um sicherzustellen, Ebenheit und präzise Positionierung Für nachgelagerte Operationen wie Stanzen oder Schneiden, ein Richtmaschine (Richtmaschine) und ein Servo-Feeder werden normalerweise zusammen verwendet.

Kann ein Abwickelhaspel unterschiedliche Coilbreiten und -gewichte verarbeiten?

Die meisten Abwickelhaspeln sind in einem bestimmten Bereich einstellbar (z. B. 300 mm–1600 mm Breite). Bei häufigem Materialwechsel ist eine Doppelkopf-Abwickelhaspel oder ein hydraulisches Modell mit Schnellwechselfunktion.

Wie wähle ich zwischen einer motorisierten und einer passiven Abwickelhaspel?

• Wählen Sie ein motorisierte Abwickelhaspel wenn Sie eine kontrollierte Vorschubgeschwindigkeit benötigen, insbesondere für automatisierte Linien.
• Verwenden Sie ein passive (gebremste) Abwickelhaspel für Anwendungen mit niedriger Geschwindigkeit oder manuelle Anwendungen, bei denen eine präzise Geschwindigkeitsregelung nicht entscheidend ist.

Was Auf welche Sicherheitsmerkmale sollte ich bei einer Abwickelhaspel achten?

Zu den wesentlichen Sicherheitsfunktionen gehören:

• Not-Aus-Taster
• Schutzabdeckungen und Schutzvorrichtungen
• Anti-Whiplash-Arme oder Spannungsbremsen
• Schulung des Bedieners und Protokolle für Wartungsprüfungen
