So verwenden Sie einen manuellen Rohrbieger

Dieses Handbuch enthält Schritt-für-Schritt-Anleitungen, wichtige Formeln und praktische Tipps zur Fehlerbehebung, die Anwendern helfen, präzise und gleichmäßige Biegungen durchzuführen. Von einfachen 90°-Biegungen bis hin zu Mehrebenen- und Rückwärtsbiegungen – jeder Abschnitt verbessert die Biegegenauigkeit und Sicherheit bei einer Vielzahl von Anwendungen.

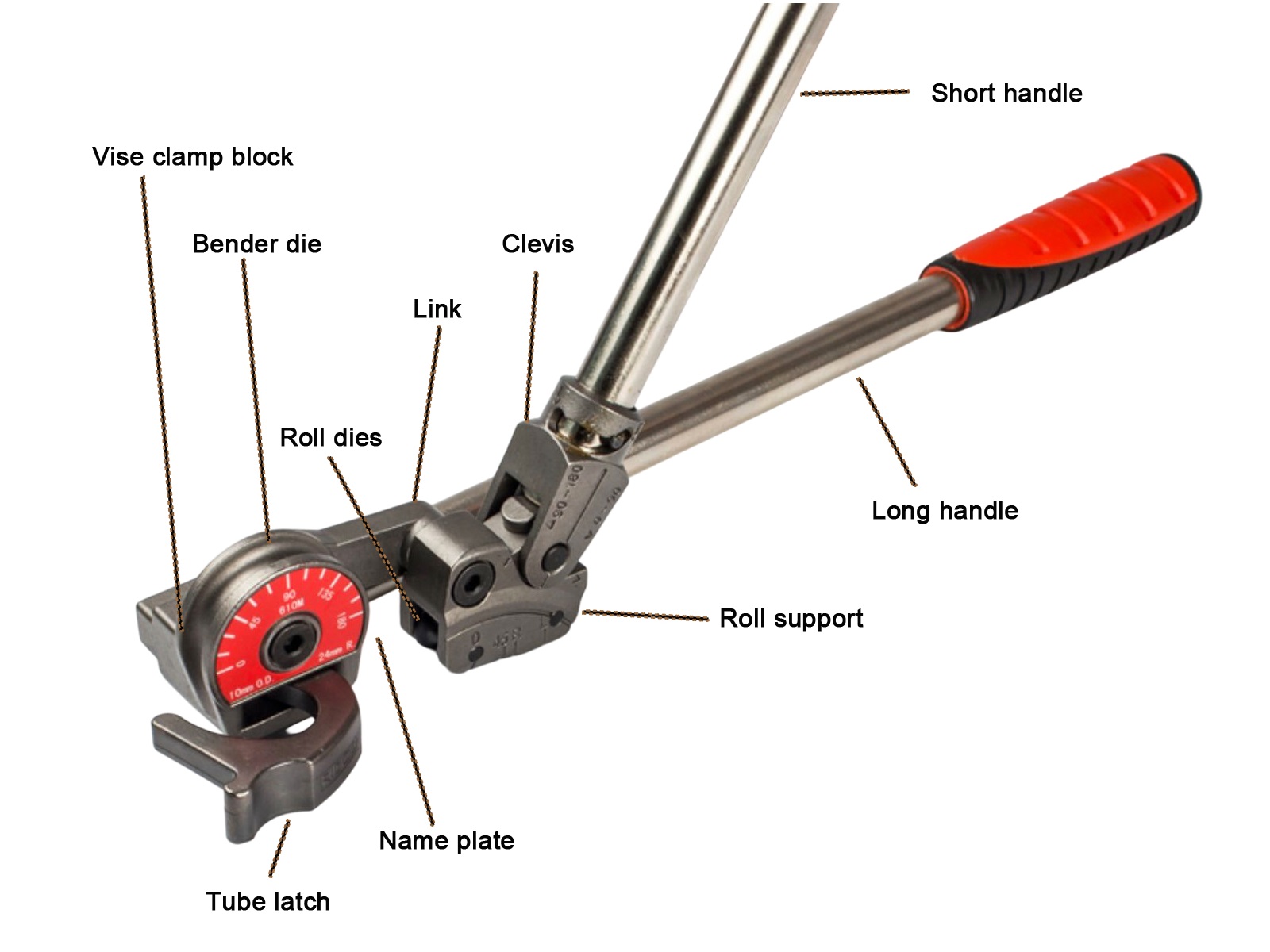

0.1 Bender-Teile

1.0 Methoden zur Berechnung von Biegungen

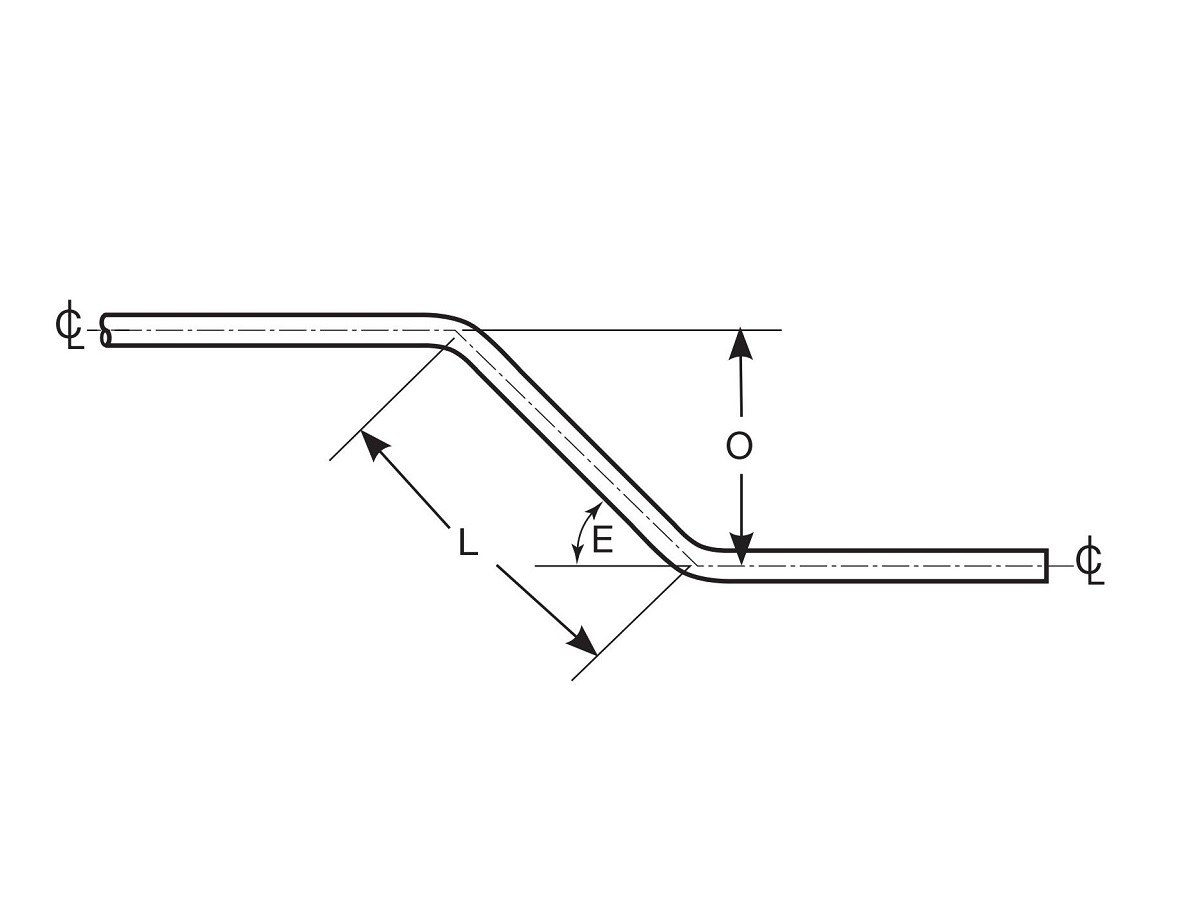

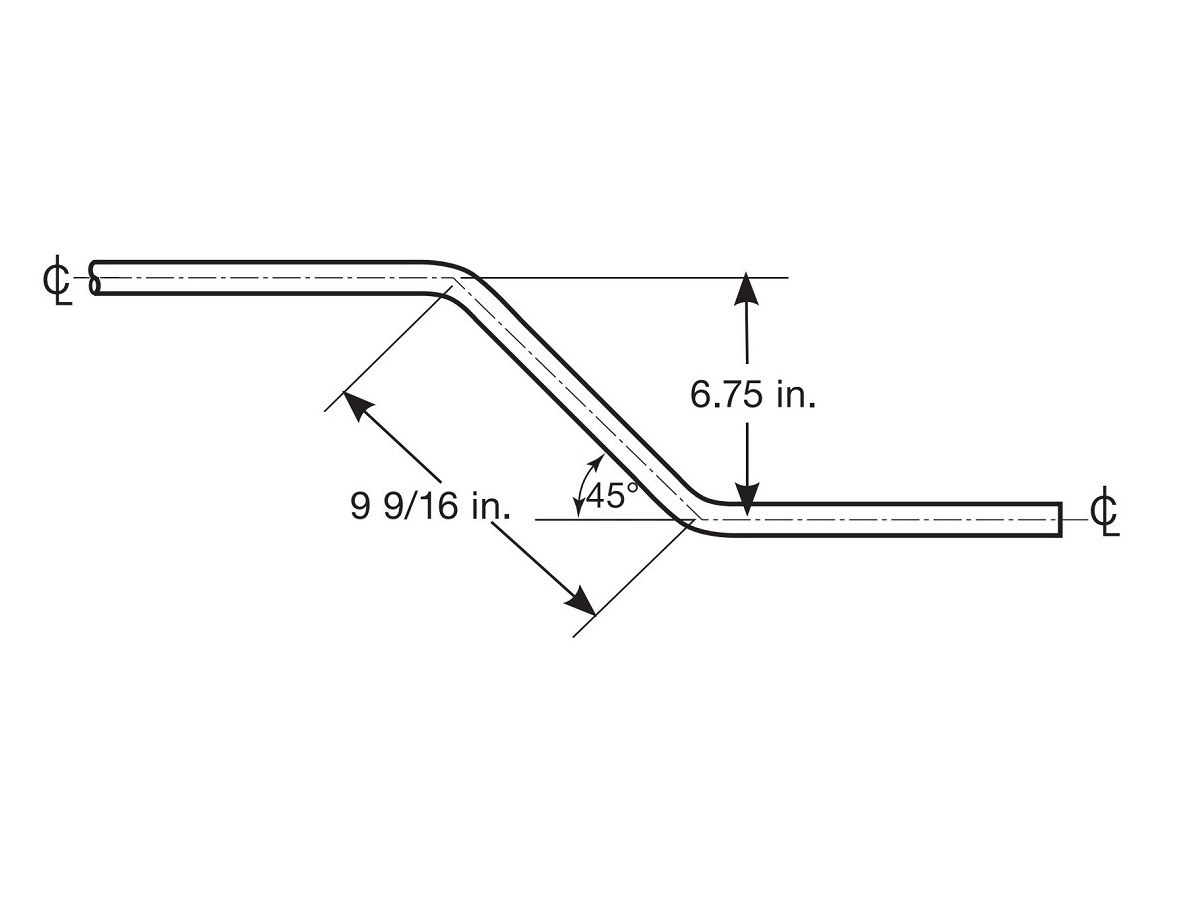

1.1 Formel für versetzte Biegung

Zweck: Zum Verschieben der Mittellinie des Rohrverlaufs – normalerweise zum Umgehen von Hindernissen.

Formel: L = O × A

L: Abstand zwischen den Biegemarken (in Zoll)

O: Versatzmaß (in Zoll)

A: Offset-Biegezugabe (basierend auf dem Winkel)

Beispiel:
Versatz = 6,75 Zoll, Winkel = 45°
Berechnung: 6,75 × 1,414 = 9,55 Zoll (≈ 9⁹⁄₁₆ Zoll)

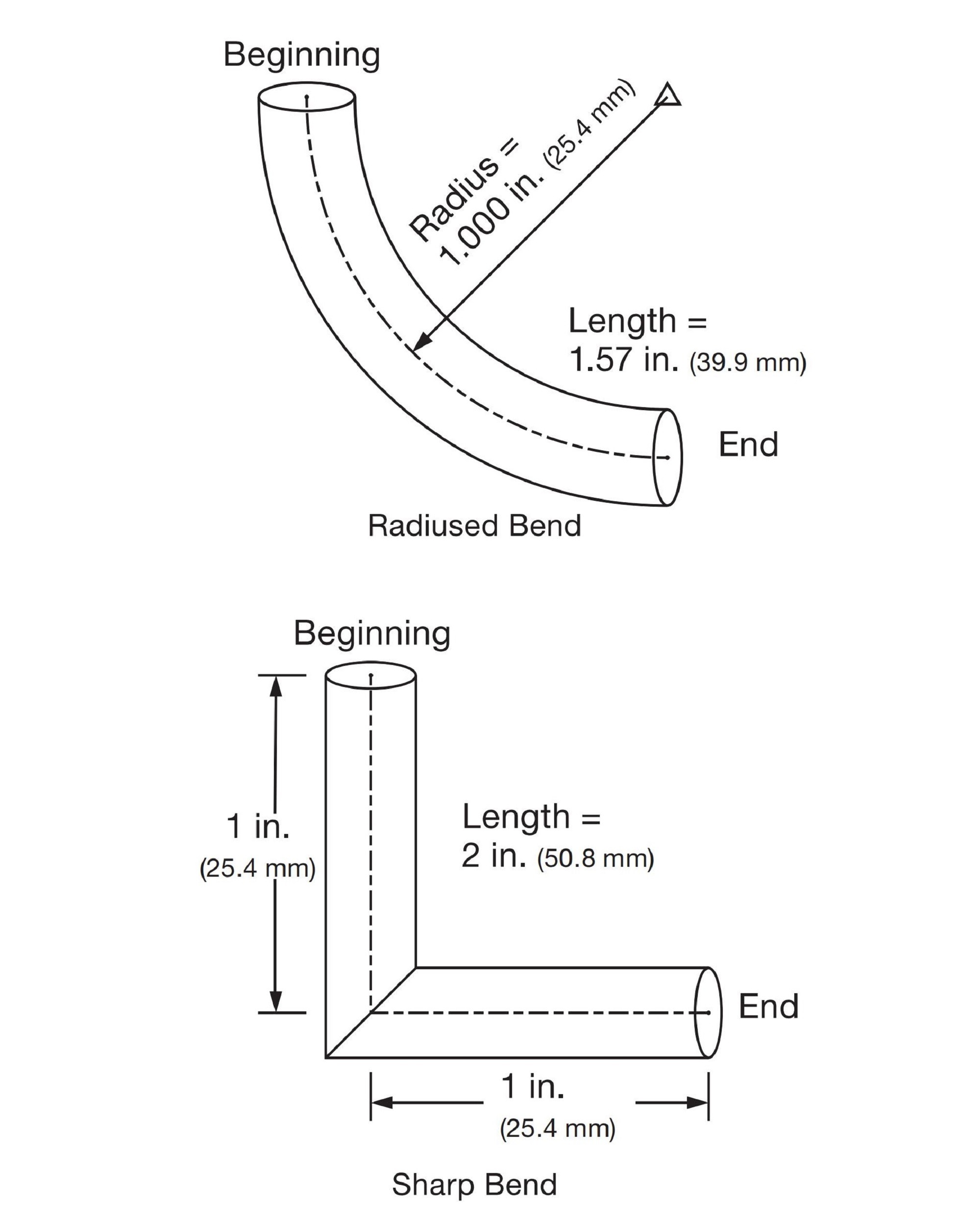

1.2 Anpassungsberechnungen (Gewinnberechnungen)

Definition: Der Unterschied in der Rohrlänge, der für eine gebogene Biegung im Vergleich zu einer scharfen Ecke verwendet wird.

Regel: Für jede neue Biegung
Neue Markierung = Vorherige Markierung + neue Beinlänge − Verstärkung der vorherigen Biegung

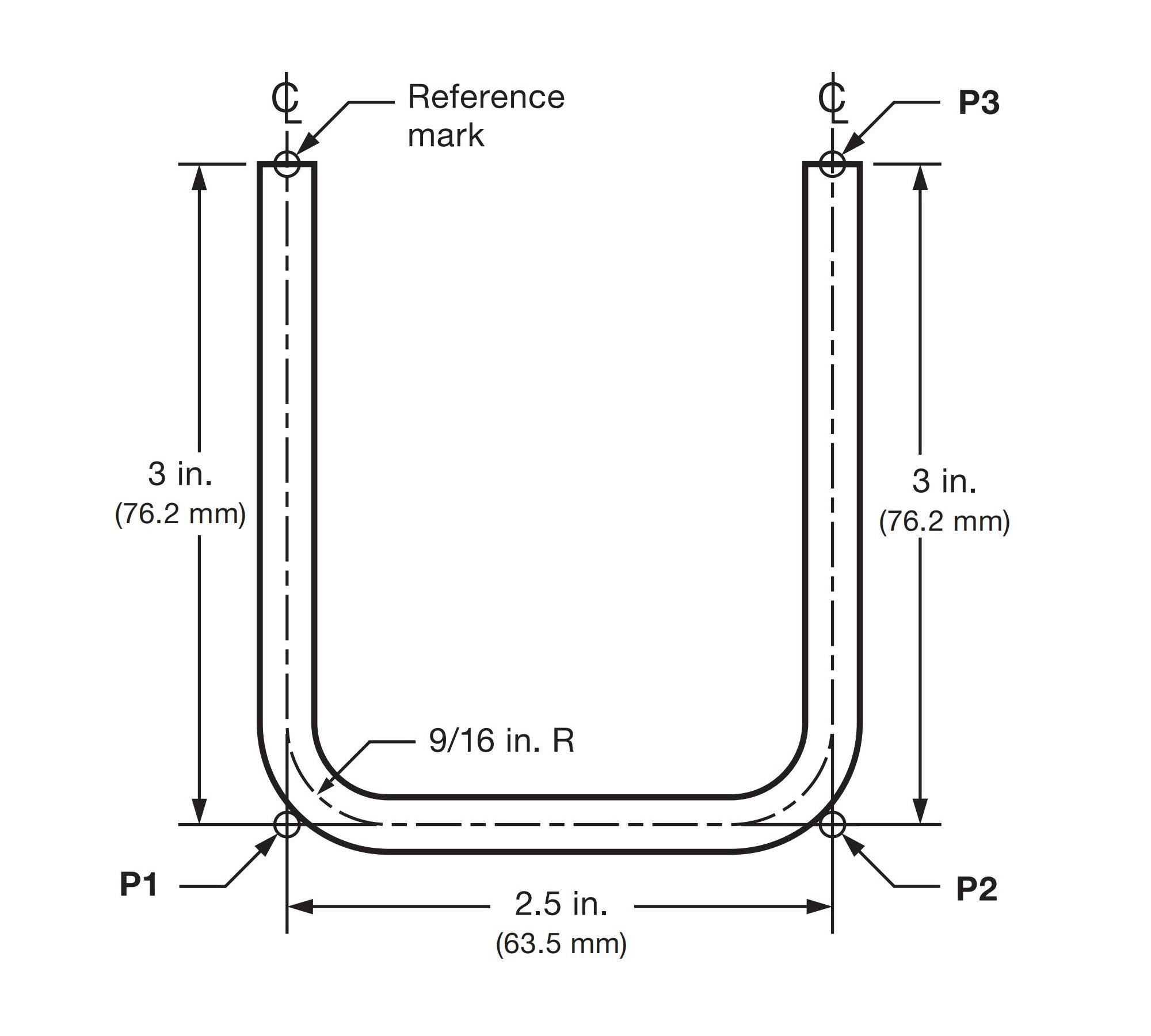

Beispiel:

Rohrgröße: 1/4 Zoll, Biegeradius: 9/16 Zoll

Verstärkung für 90° = 5/16 Zoll

Schritt für Schritt:

P1 = 3 Zoll

P2 = P1 + 2,5 Zoll − 5/16 Zoll = 5³⁄₁₆ Zoll

P3 = P2 + 3 Zoll − 5/16 Zoll = 7¹³⁄₁₆ Zoll

1.3 Bestimmung von Ebenen- und Richtungsänderungen

Wenn Sie ein einzelnes Rohrstück mehrfach biegen, achten Sie darauf, dass jede Biegung in die richtige Richtung erfolgt.

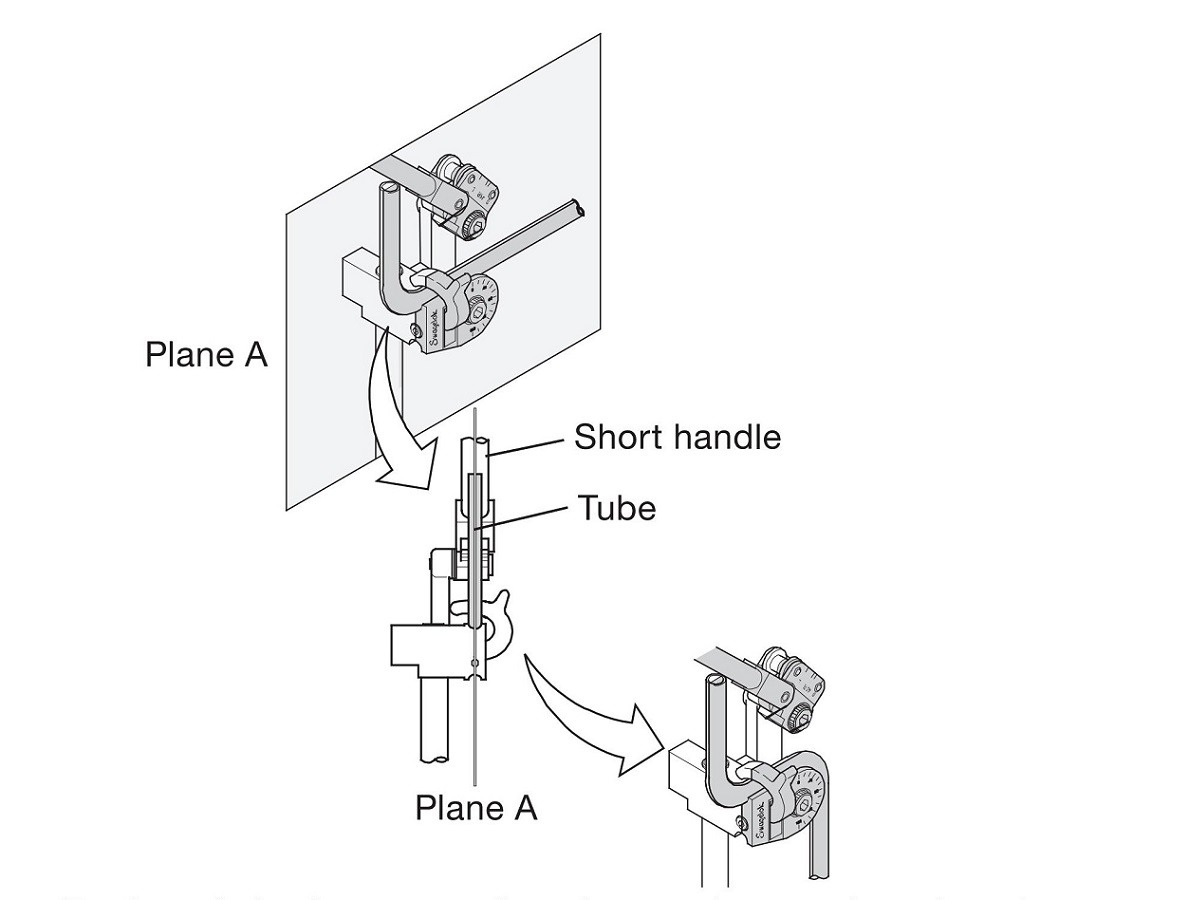

• Kurven in entgegengesetzter Richtung: Bei Biegungen in die entgegengesetzte Richtung der vorherigen Biegung richten Sie das Rohr mit dem erhöhten kurzen Griff aus (Ebene A).

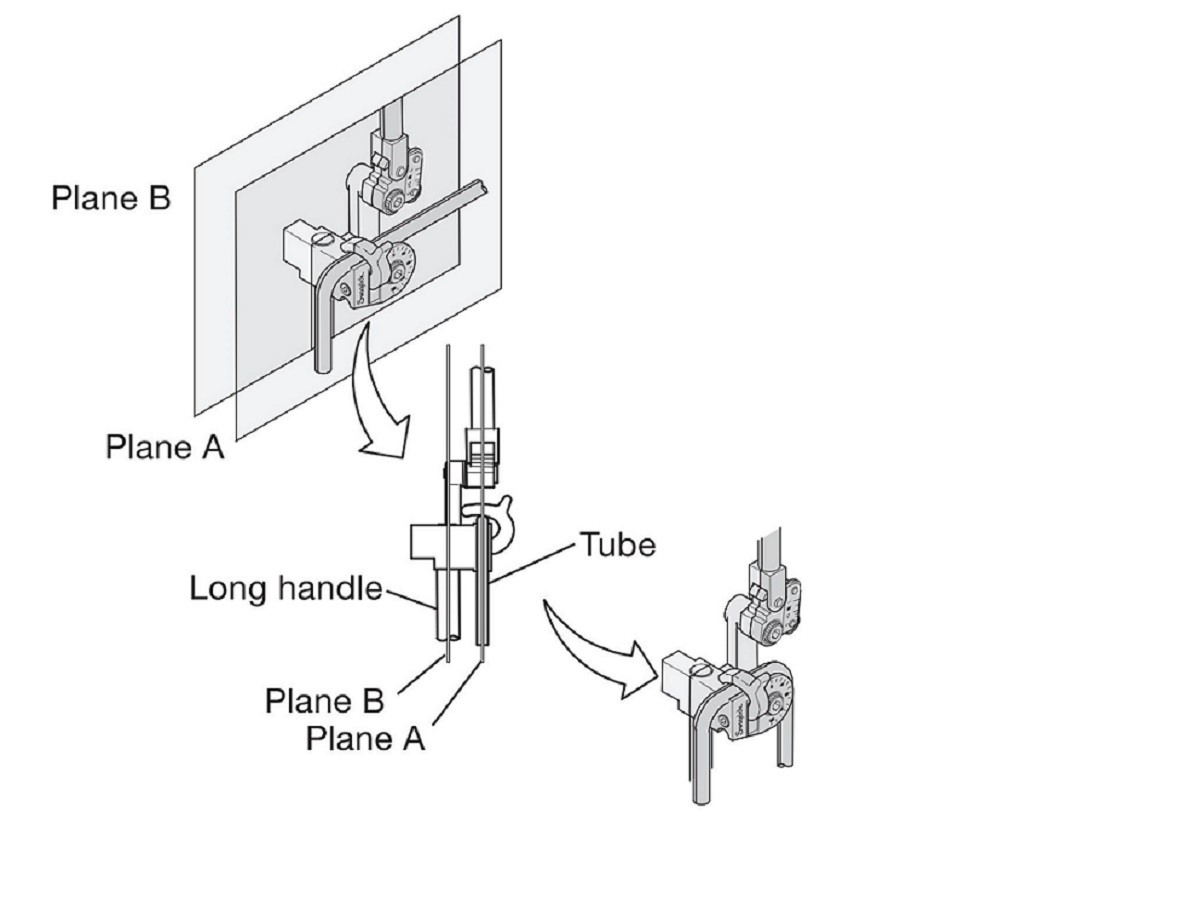

• Biegungen in die gleiche Richtung:Bei Biegungen in die gleiche Richtung wie bei der vorherigen Biegung richten Sie das Rohr parallel zum langen Griff aus (Ebene B).

2.0 Mess-Biege-Methode

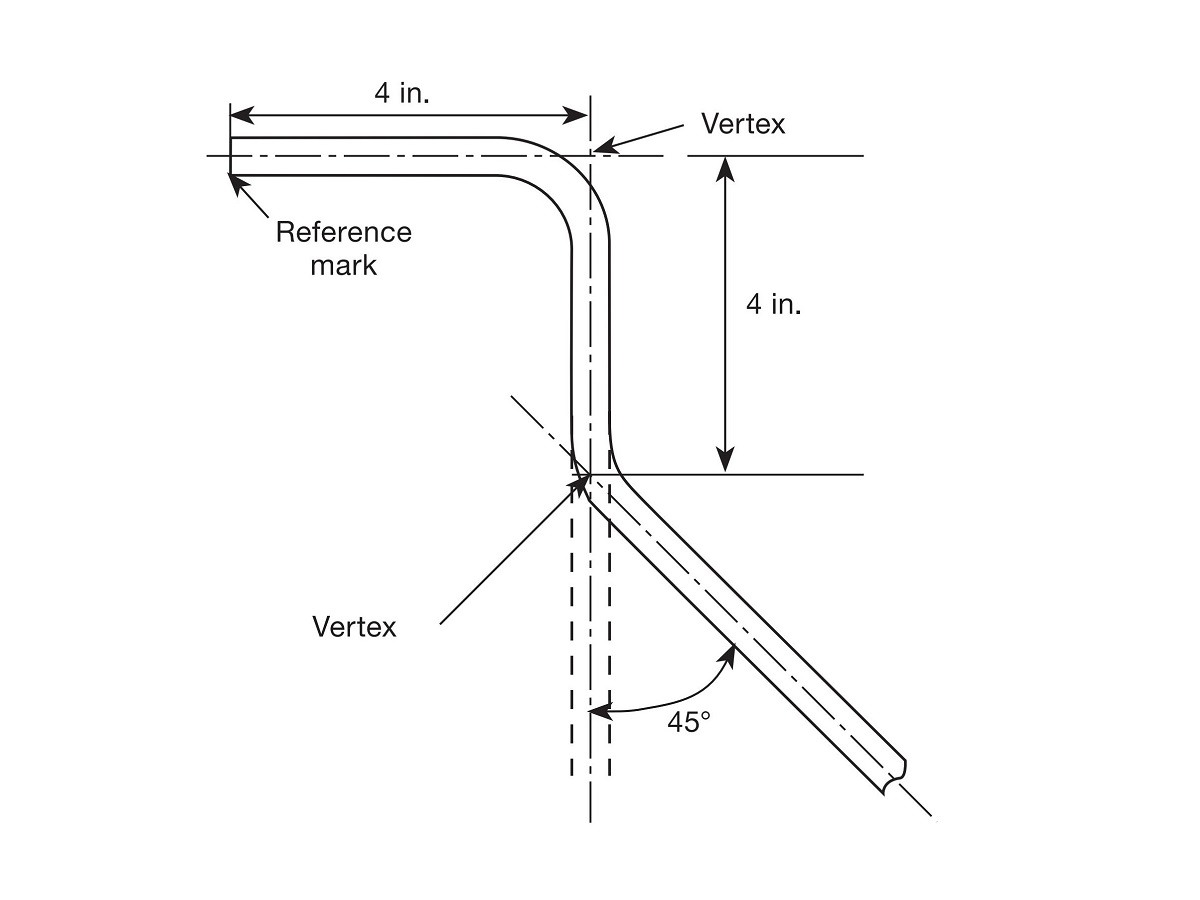

Szenario: Machen Sie 4 Zoll von der Referenzmarkierung entfernt eine 90°-Biegung, gefolgt von einer 45°-Biegung im Abstand von 4 Zoll.

Schritte:

1. Platzieren Sie eine Referenzmarkierung am Ende des Rohrs.
2. Messen Sie 4 Zoll von der Markierung für die 90°-Biegung.
3. Mit dem Bieger auf 90° biegen.
4. Messen Sie 4 Zoll vom Scheitelpunkt der 90°-Biegung und markieren Sie die Stelle für die 45°-Biegung.

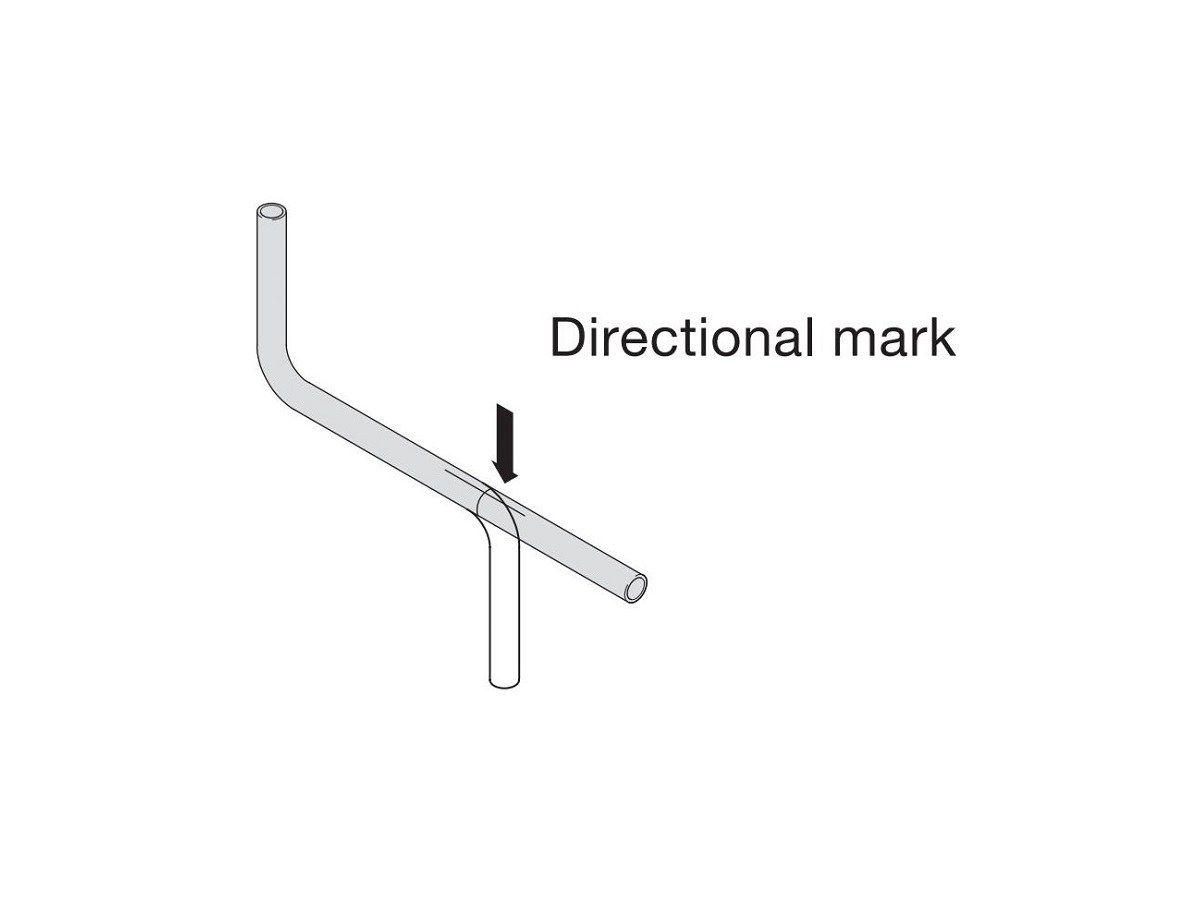

5. Fügen Sie eine Richtungsmarkierung hinzu, um die Außenseite der 45°-Biegung anzuzeigen.
6. Auf 45° beugen.

3.0 Verwenden der Biegevorrichtung und Erstellen von Biegungen

3.1 Für Biegungen ≤ 90°

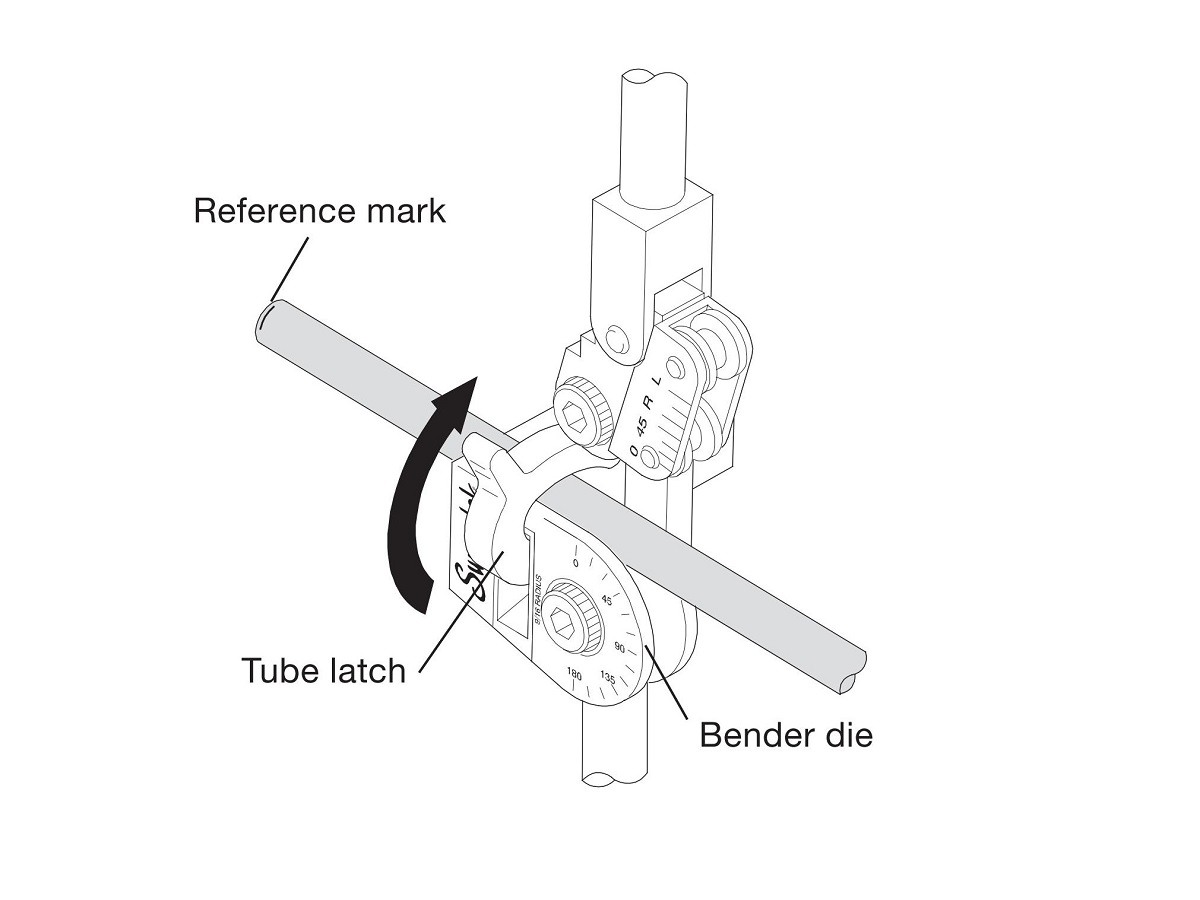

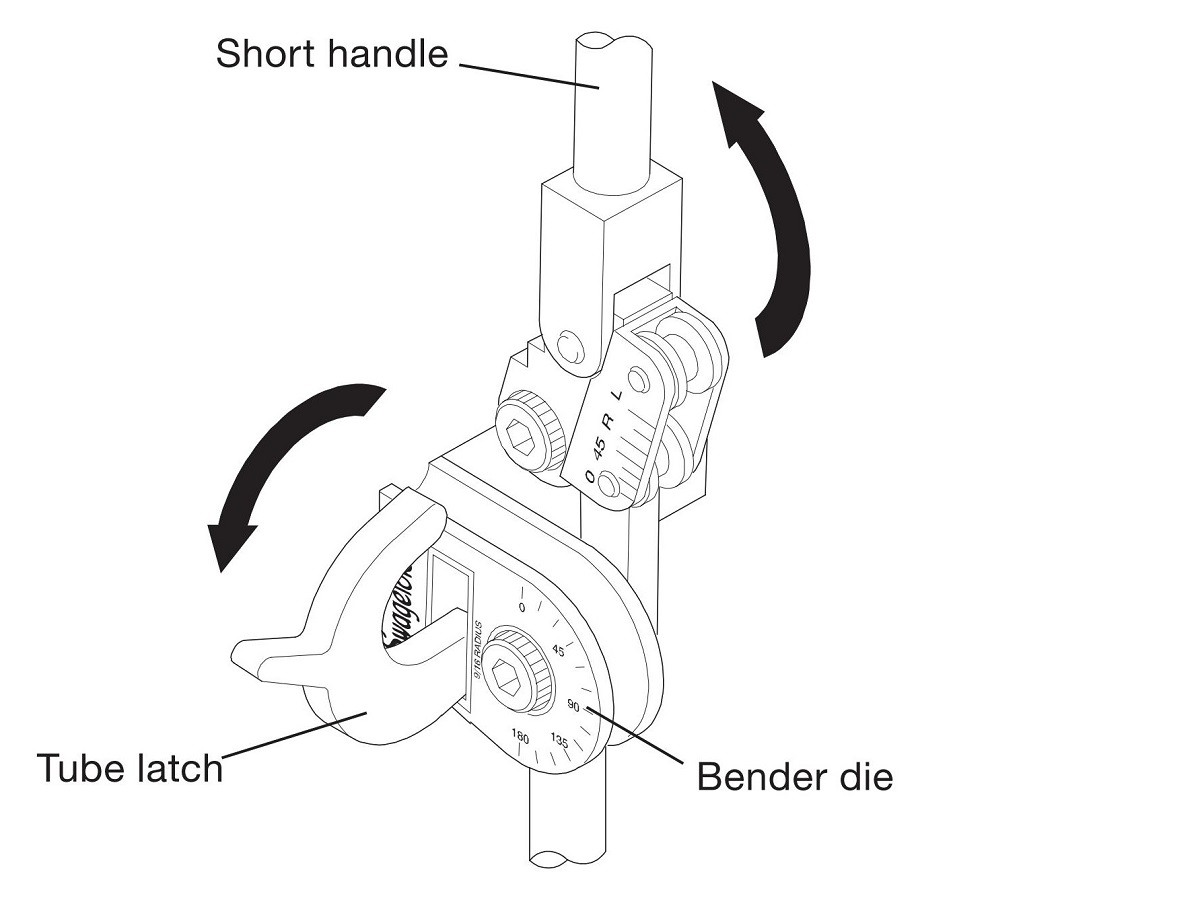

1. Richten Sie das Rohr an der Referenzmarkierung links von der Rohrverriegelung aus.

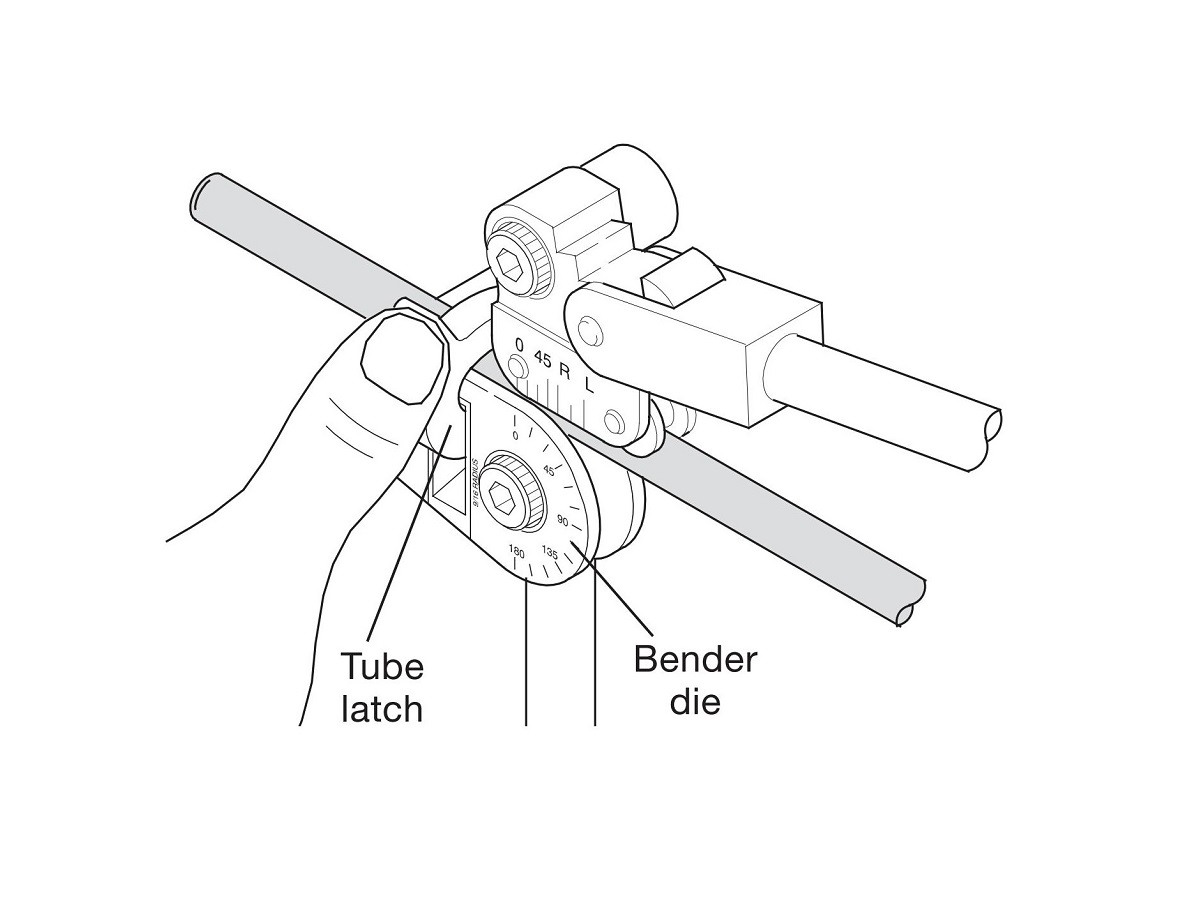

2. Sichern Sie das Rohr vorsichtig mit dem Riegel.

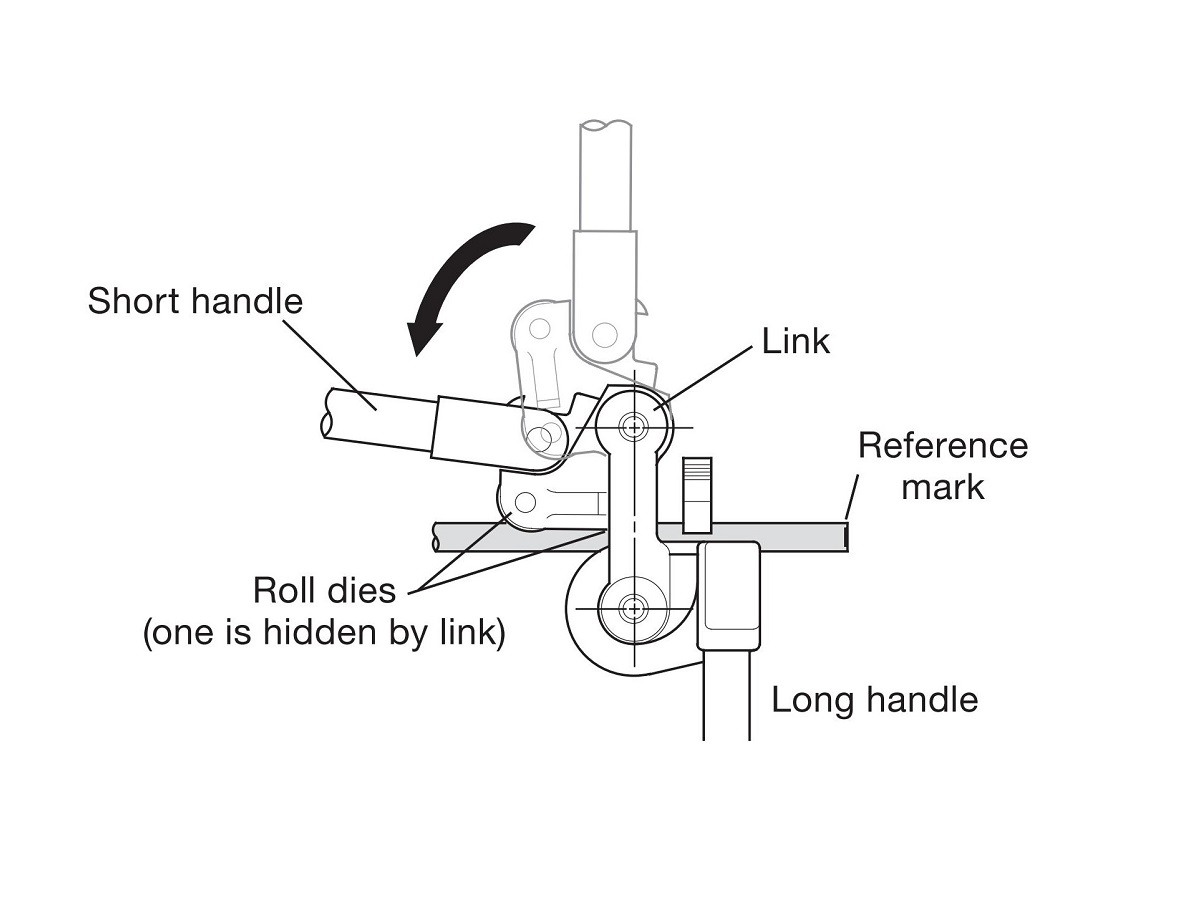

3. Senken Sie den kurzen Griff, bis die Rollenmatrizen das Rohr berühren.
4. Halten Sie das Glied gerade und parallel zum langen Griff.

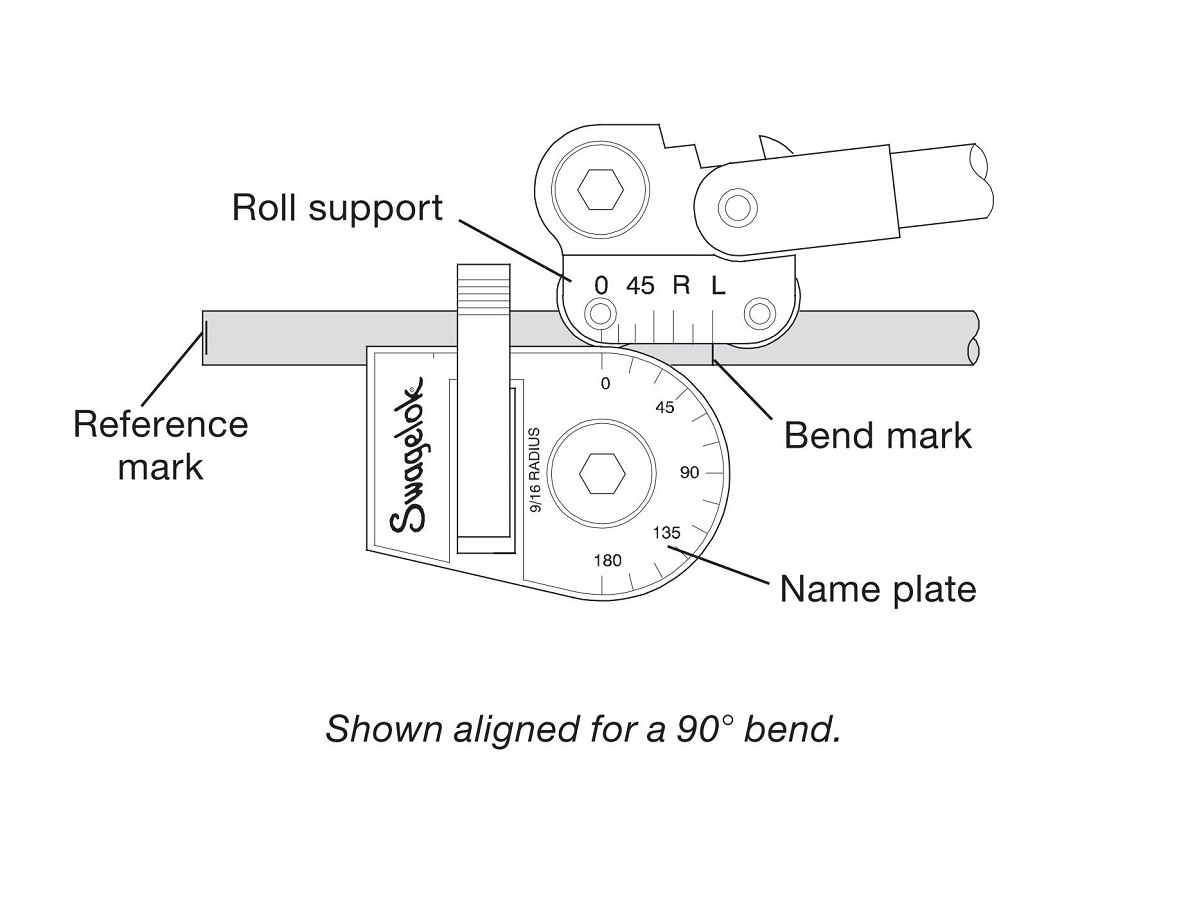

5. Richten Sie den 0°-Winkel auf der Rollenhalterung mit dem Zielwinkel auf dem Typenschild aus.

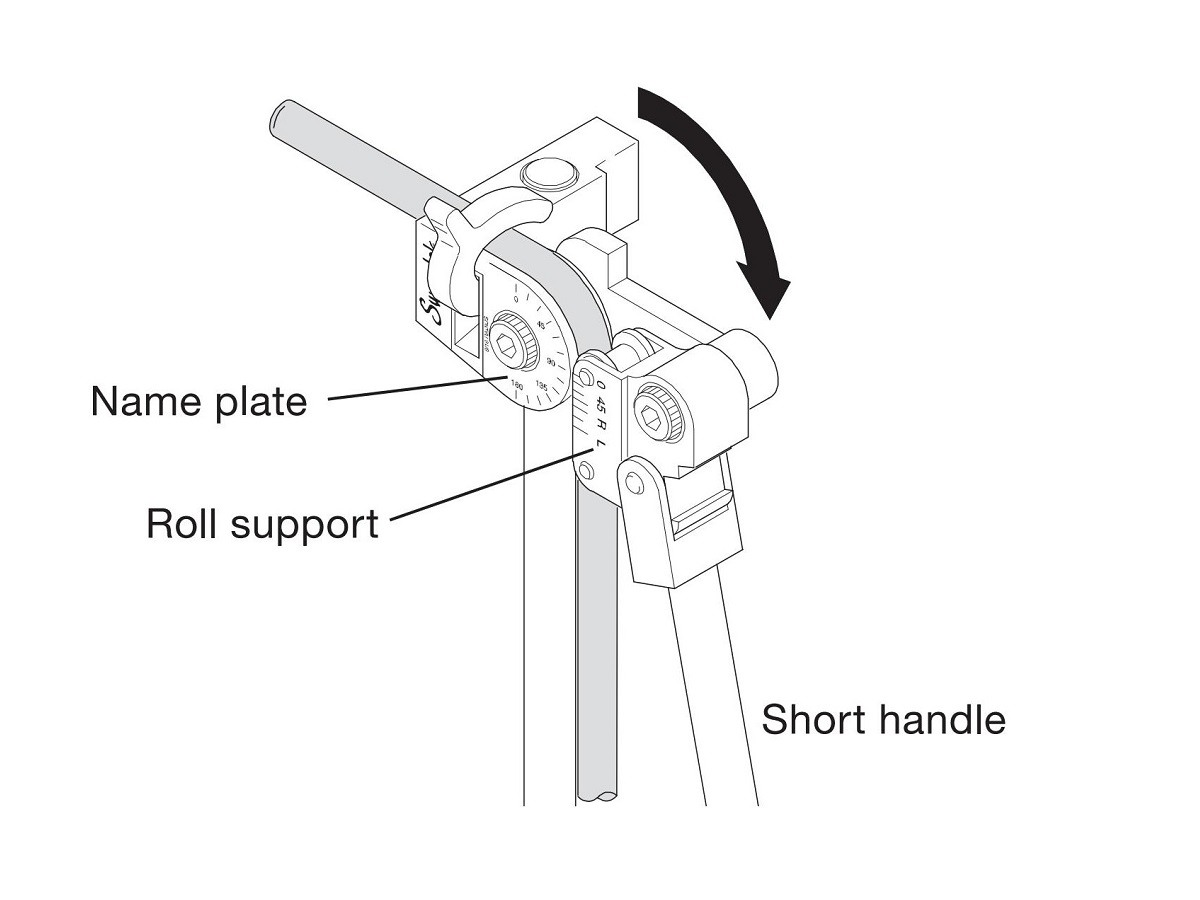

6. Zum Biegen den kurzen Griff nach unten drücken.
7. Den Schlauch loslassen und entfernen.

3.2 Für Biegungen > 90°

1. Drücken Sie den kurzen Griff auf 90°: Drücken Sie den kurzen Griff langsam nach unten, bis die 0 auf der Rollenhalterung ungefähr 90° auf dem Typenschild erreicht.

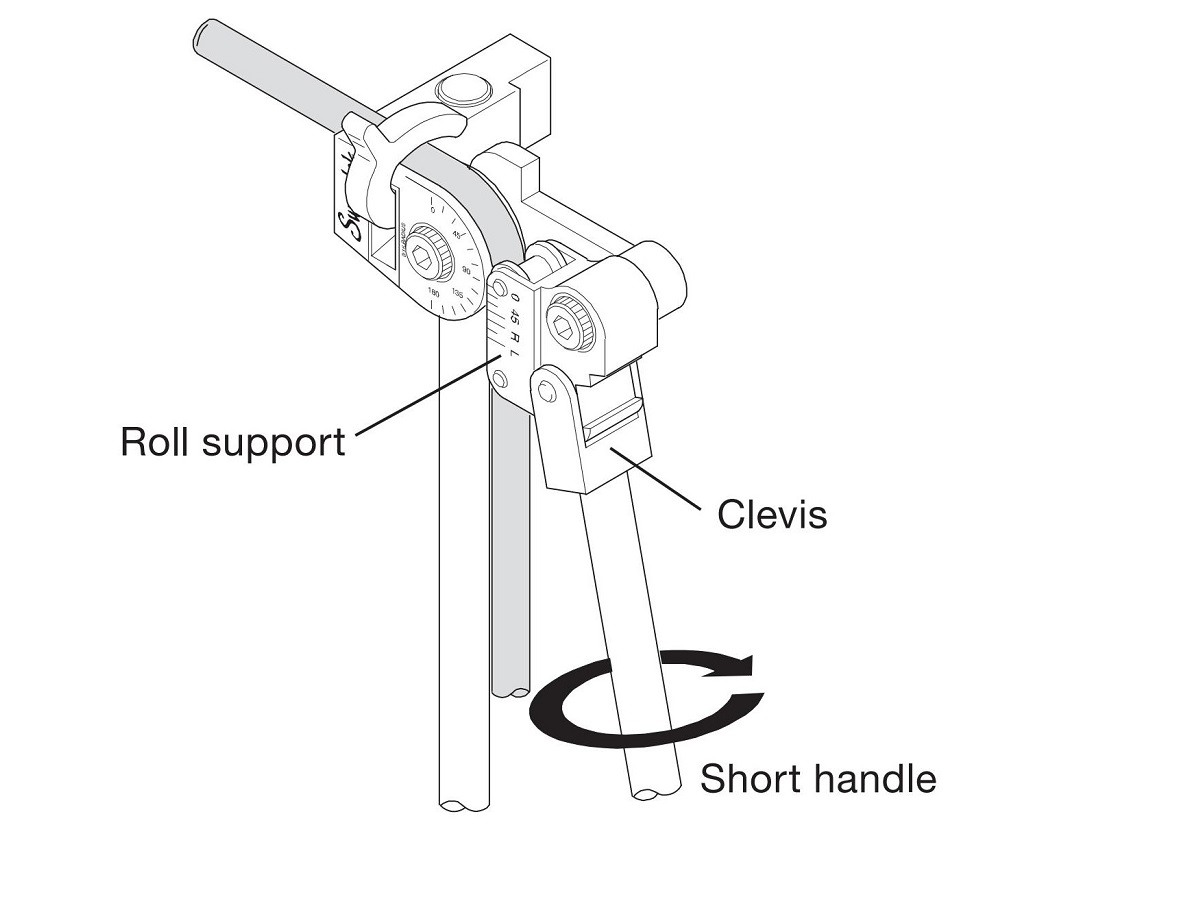

2. Lösen Sie den kurzen Griff: Lösen Sie den kurzen Griff von der Gabel, bis er frei schwingen kann, ohne die Rollenhalterung zu bewegen.
3. Den kurzen Griff nach oben schwenken: Heben Sie den kurzen Griff an, bis er sich etwas senkrechter als der lange Griff befindet.

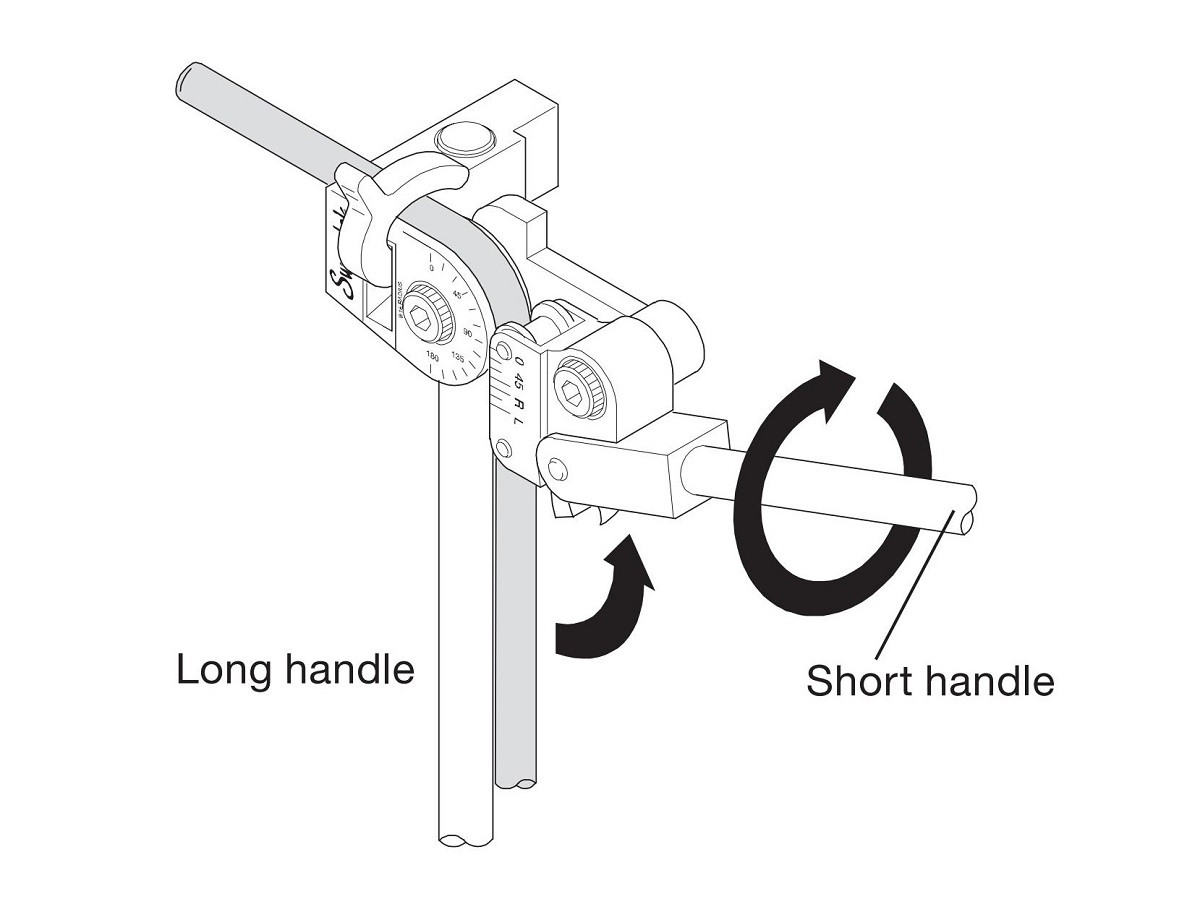

4. Den kurzen Griff wieder festziehen: Ziehen Sie den kurzen Griff erneut fest, um für den Rest der Biegung eine kontinuierliche rechtwinklige Hebelwirkung zu ermöglichen.
5. Setzen Sie die Biegung fort: Drücken Sie den kurzen Griff, bis die 0 auf der Rollenhalterung mit der gewünschten Gradmarkierung auf dem Typenschild übereinstimmt.
6. Kurzen Griff zurücksetzen: Den kurzen Griff soweit wegschwenken, bis die 0 am Rollenträger wieder etwa 90° beträgt, dann lösen, parallel zum langen Griff neu positionieren und wieder festziehen.

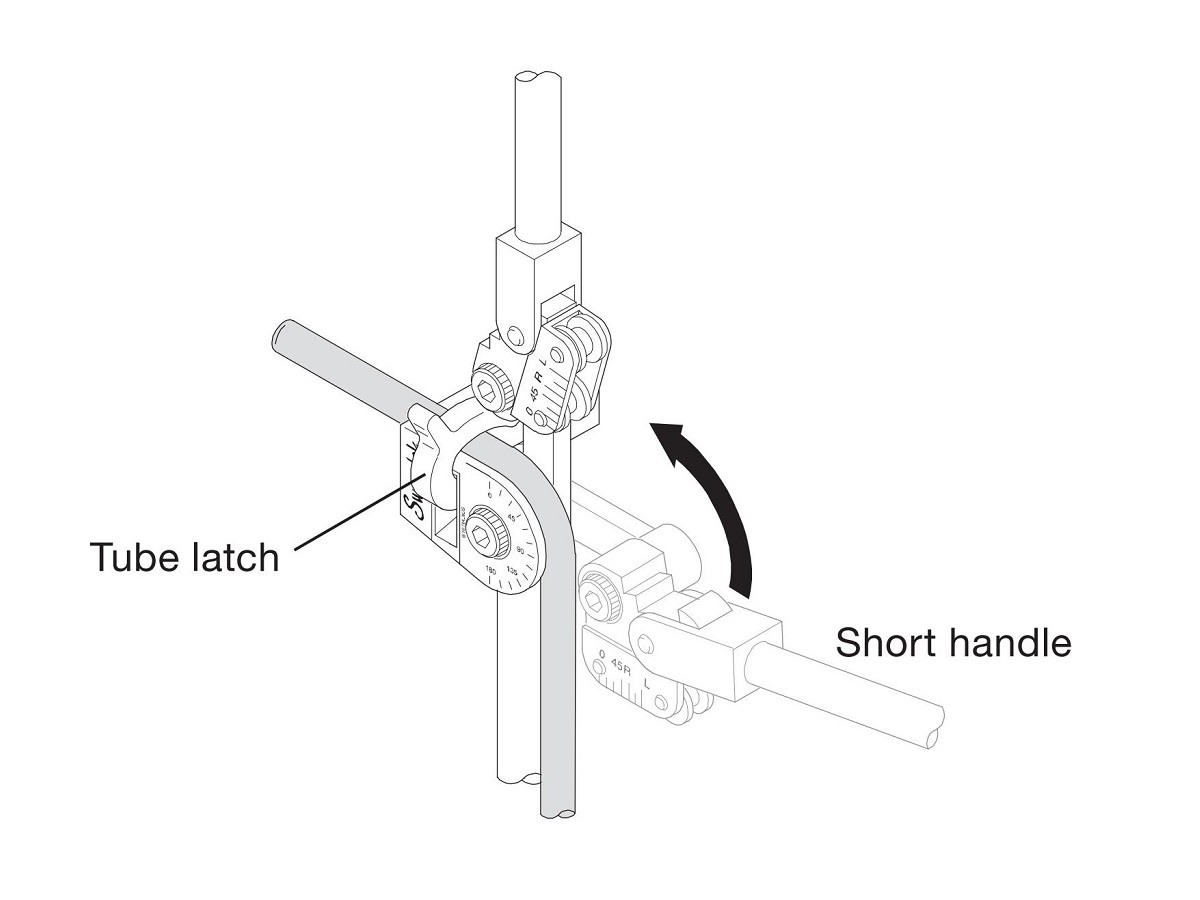

7. Heben Sie den kurzen Griff an: Bewegen Sie den kurzen Griff nach oben und vom Rohr weg.
8. Entfernen Sie das Rohr: Ziehen Sie die Rohrverriegelung ab und heben Sie das Rohr aus der Biegerille.

3.3 Rückwärtsbiegungen

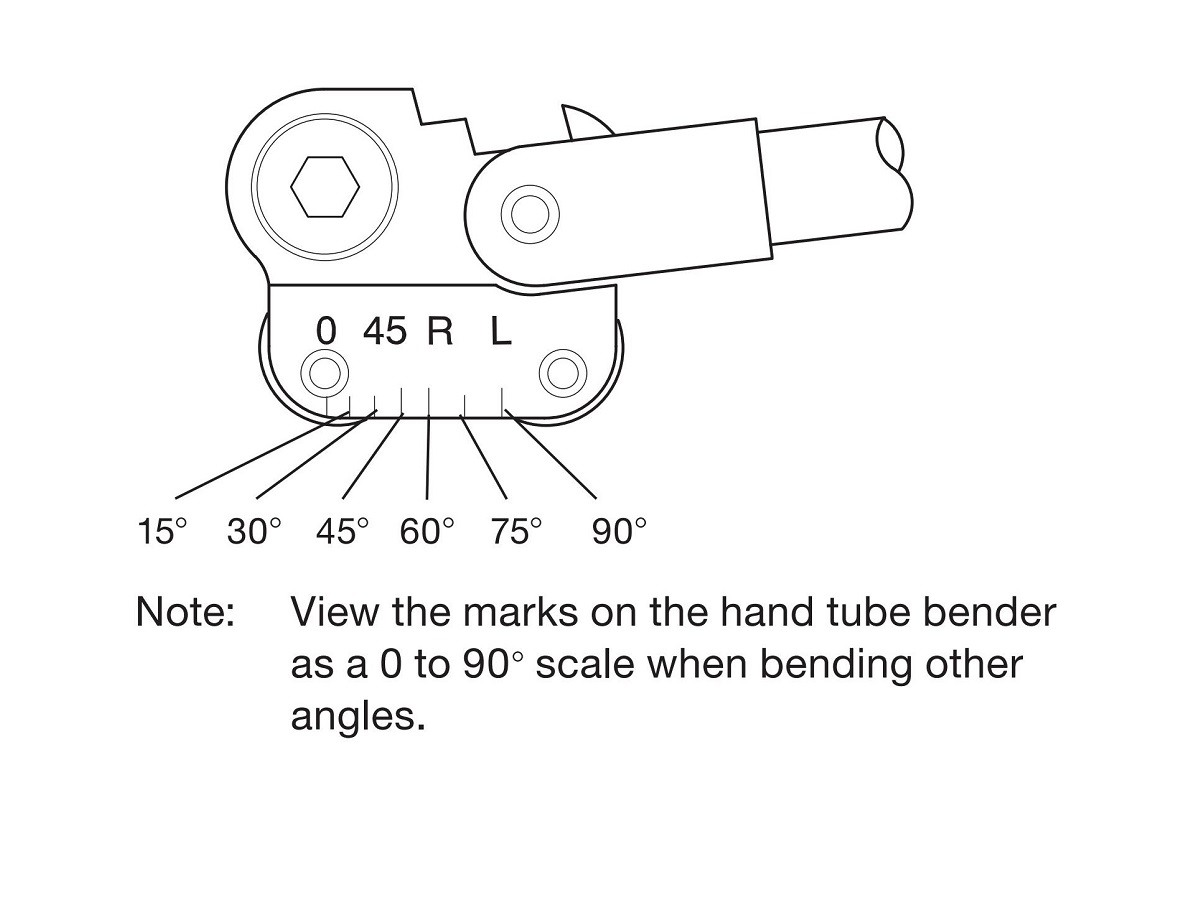

1. Richten Sie 90°-Bögen an der Markierung „R“ auf der Rollenhalterung aus.
2. Verwenden Sie für andere Winkel die Skala zwischen 0 und R als Richtlinie.

4.0 Ausgleich der Rückfederung

• Was ist Springback?Rohre neigen dazu, sich nach dem Nachlassen der Kraft leicht wieder zu „entbiegen“.
• Typische Vergütung:Überbiegung um 1–3°, je nach Material und Wandstärke.
• Tipp:Verwenden Sie einen Winkelmesser oder eine Vorlage, um die endgültigen Winkel zu überprüfen.

5.0 Fehlerbehebung bei häufigen Problemen
