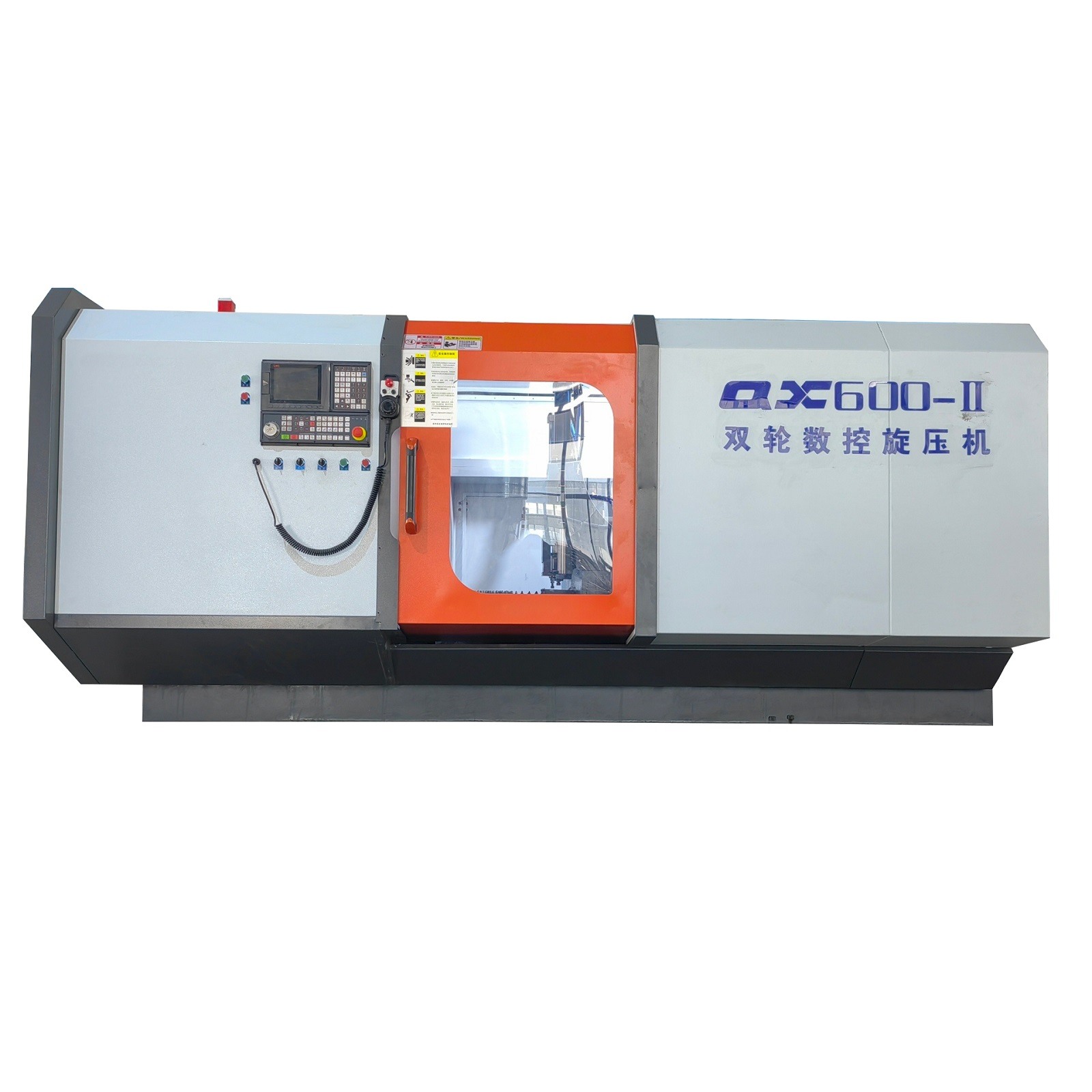

CNC-Doppelwalzen-Metalldrückmaschine img1
CNC-Doppelwalzen-Metalldrückmaschine img4

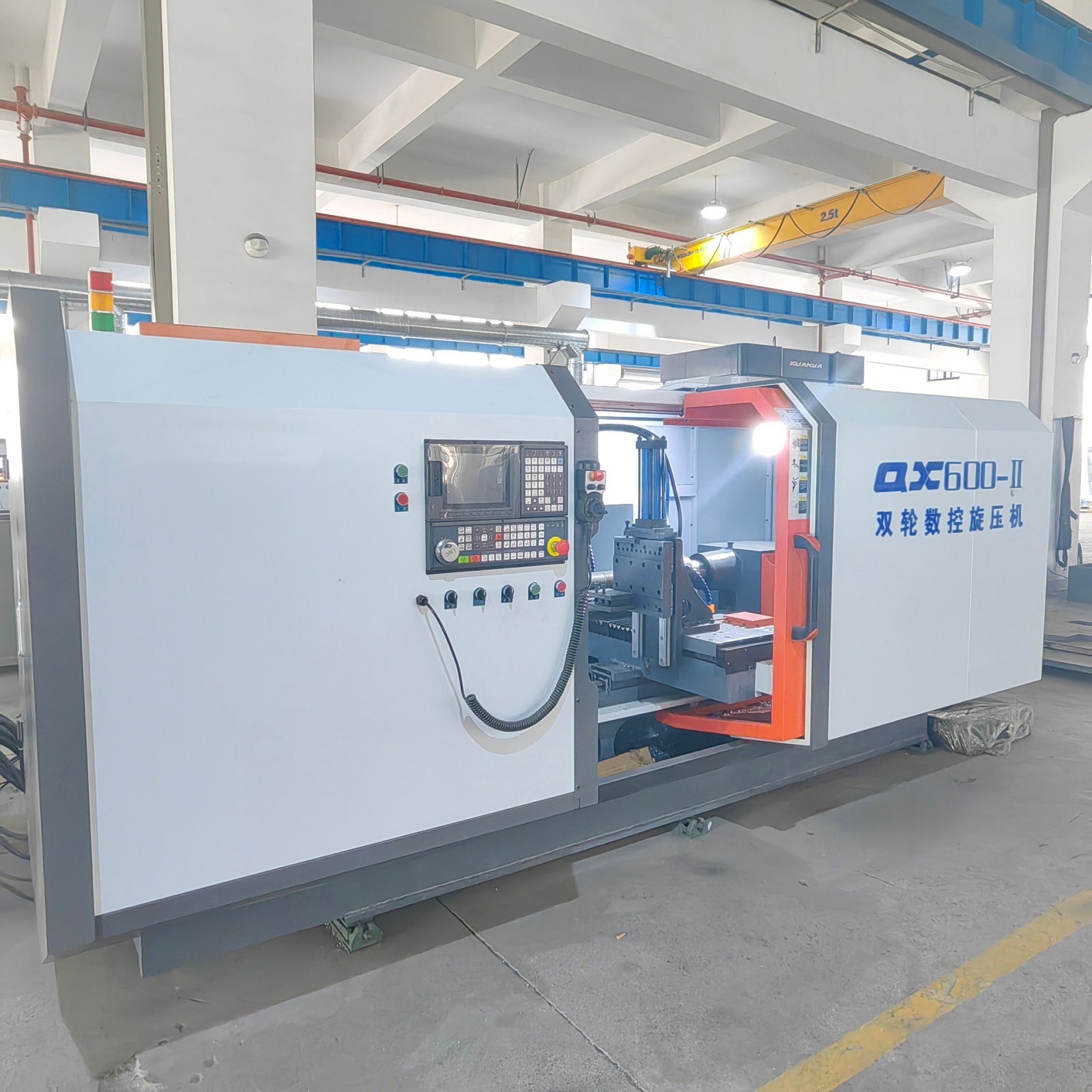

CNC-Doppelwalzen-Metalldrückmaschine img3

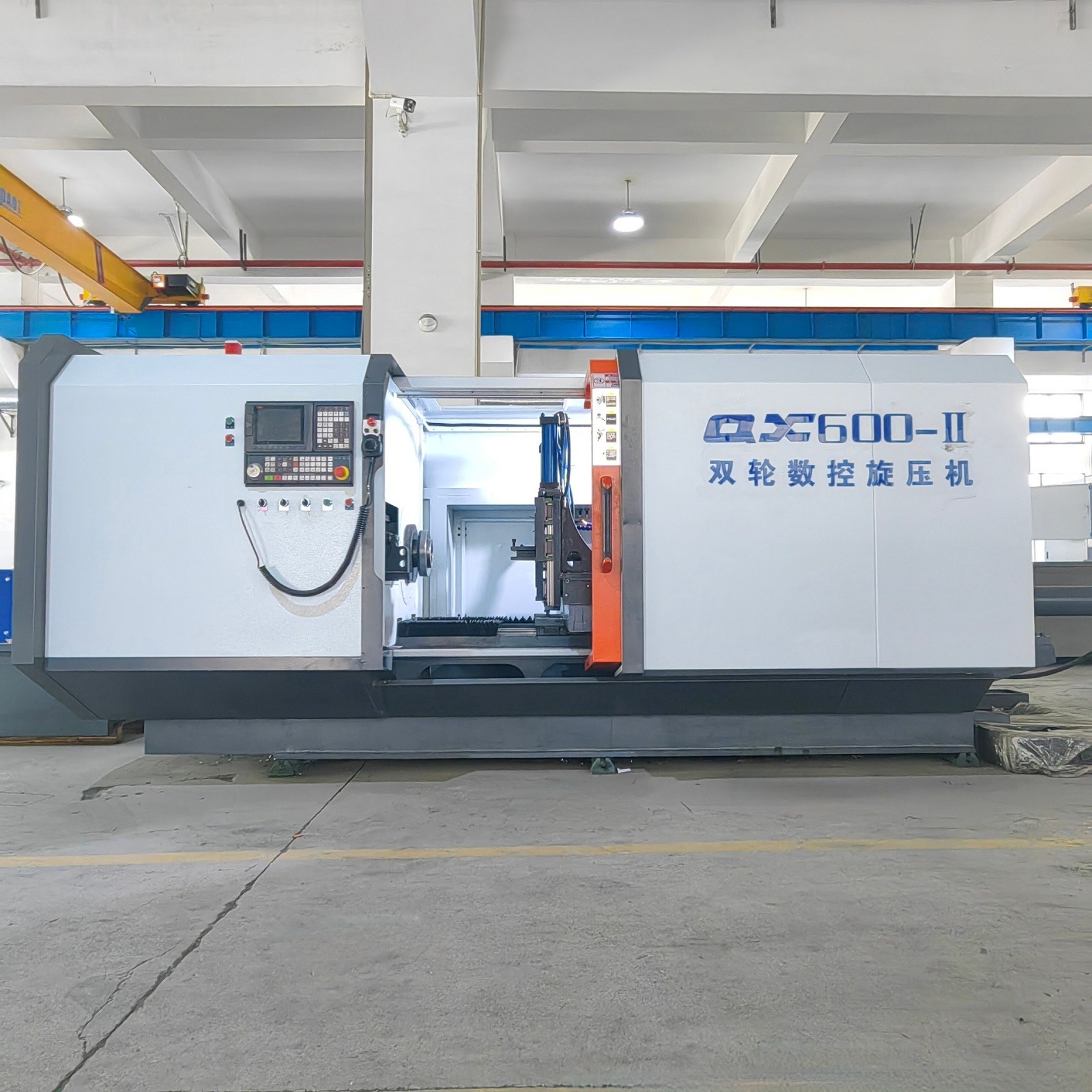

CNC-Doppelwalzen-Metalldrückmaschine img2
CNC-Doppelwalzen-Metalldrückmaschine img1

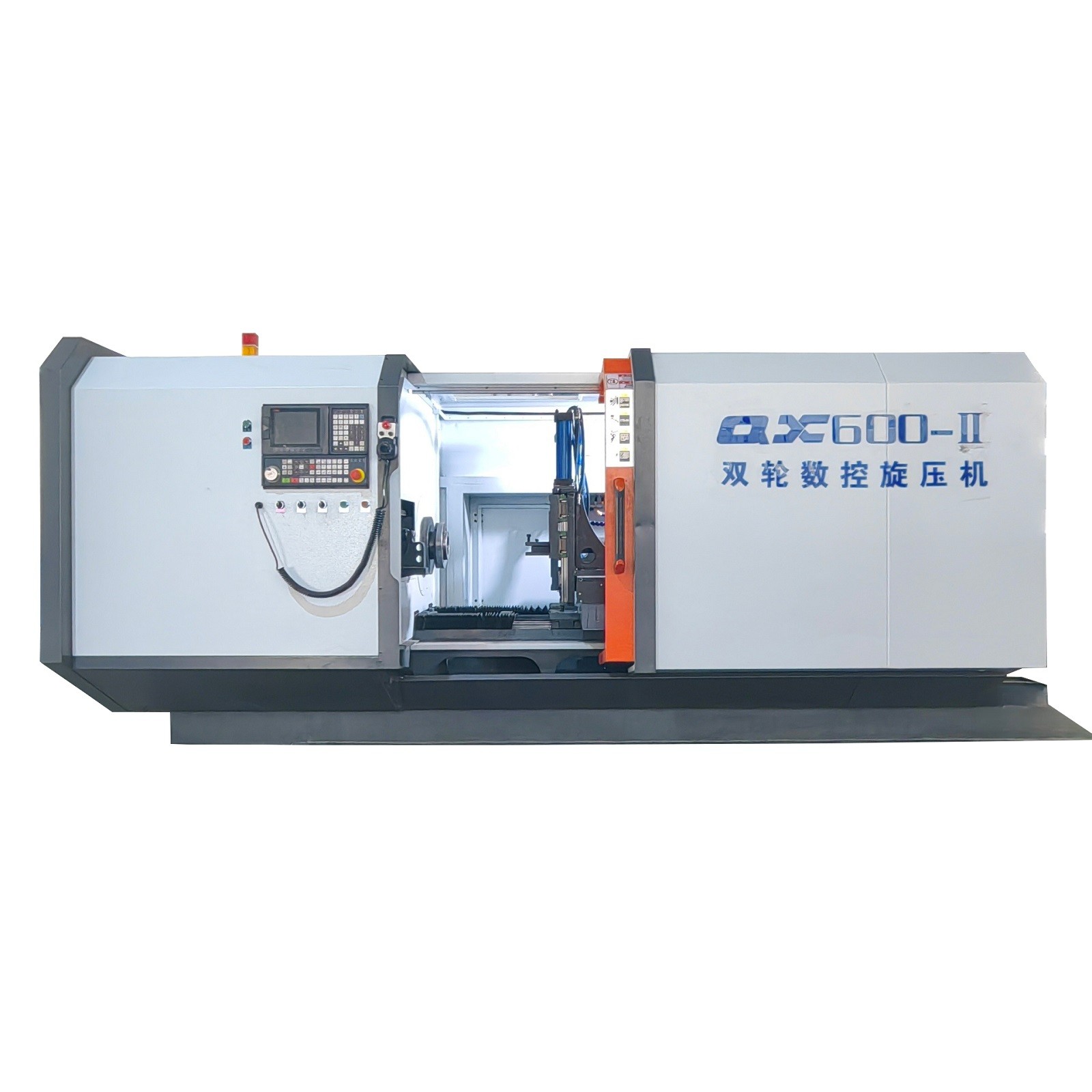

CNC-Doppelwalzen-Metalldrückmaschine img4
CNC-Doppelwalzen-Metalldrückmaschine img3
CNC-Doppelwalzen-Metalldrückmaschine img2

Modellnummer: AEK-QX-D-Serie

$14000.00$13500.00
(Referenzpreis)

Die vierachsige Doppelrollen-Strong-CNC-Spinnmaschine der QX-D-Serie verfügt über ein 180°-Doppelrollen-Gegenrotationslayout mit einem bodenmontierten integrierten Bett, Spindelstock und hydraulischem Reitstock.

Es unterstützt einen maximalen Formdurchmesser von 1250 mm und verarbeitet eine breite Palette von Materialien, darunter Kupfer und Aluminium (0,5–8,0 mm), Kohlenstoffstahl (0,5–4,0 mm) und Edelstahl (0,5–2,5 mm).

Ausgestattet mit einer präzisen Bewegungssteuerung bietet die Maschine einen Verfahrweg von 350 mm auf der X-Achse und 500 mm auf der Z-Achse, mit einem Rundrohlingpalettenhub von 300 mm und einer Positioniergenauigkeit von ±0,02 mm.

Jetzt Anfrage senden

1250 mm starke CNC-Metallspinnmaschine mit Doppelrolle

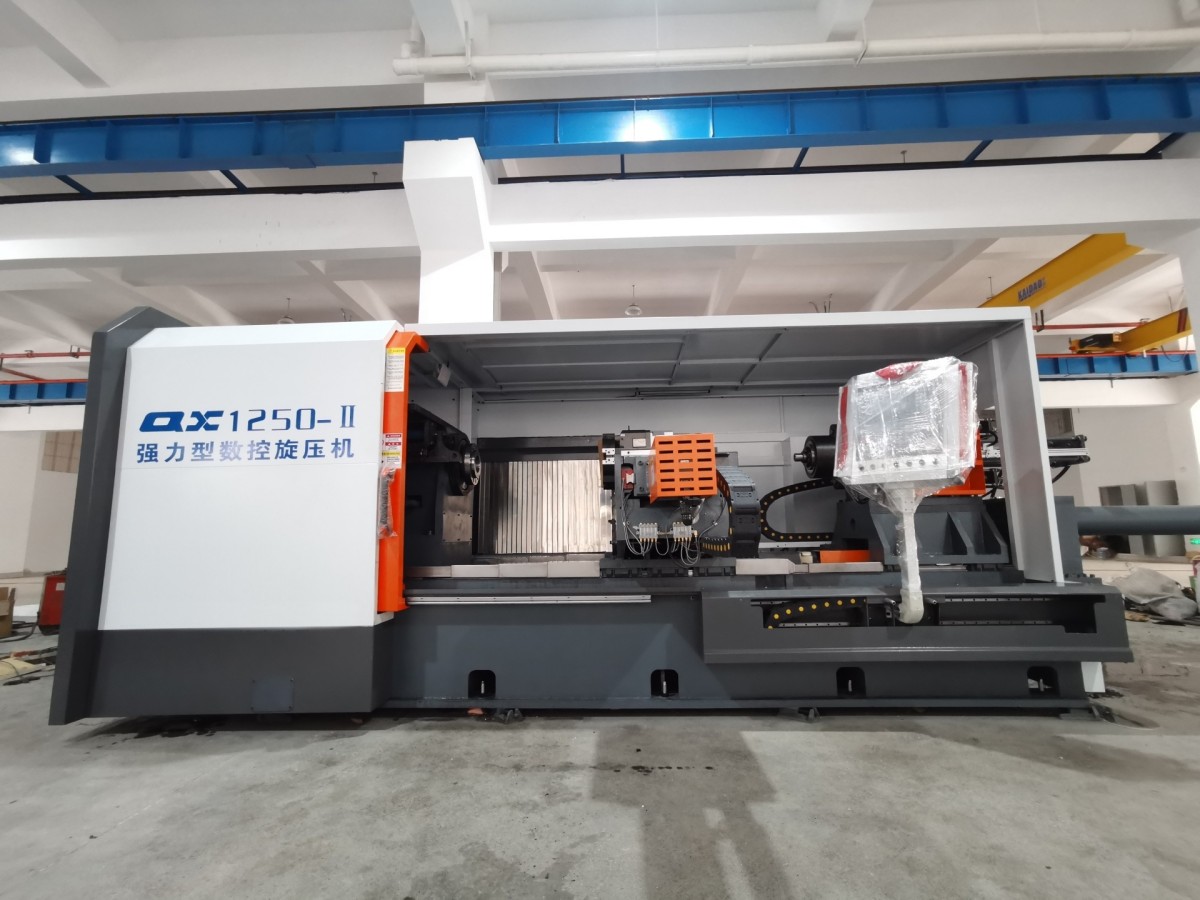

1250 mm starke Doppelwalzen-CNC-Metalldrückmaschine 2

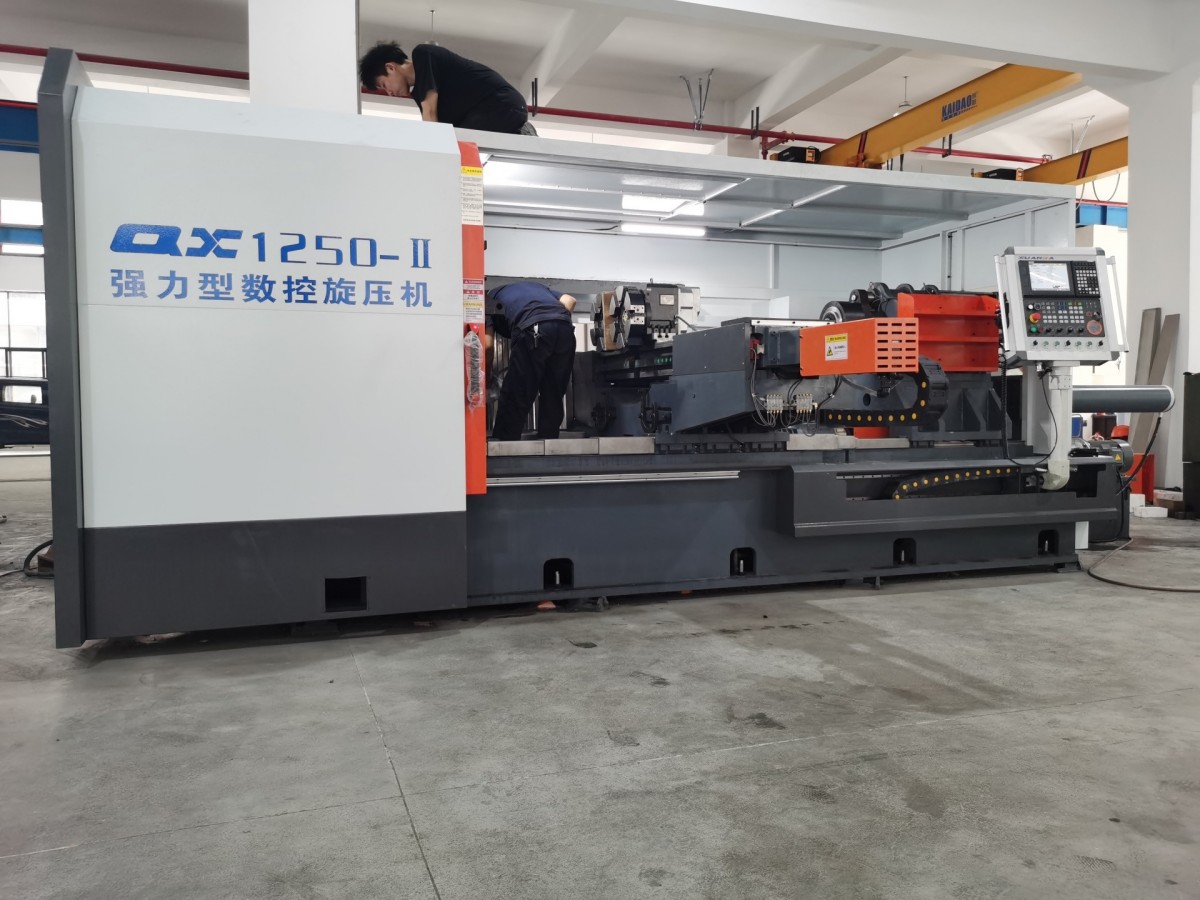

1250 mm starke Doppelwalzen-CNC-Metalldrückmaschine 1

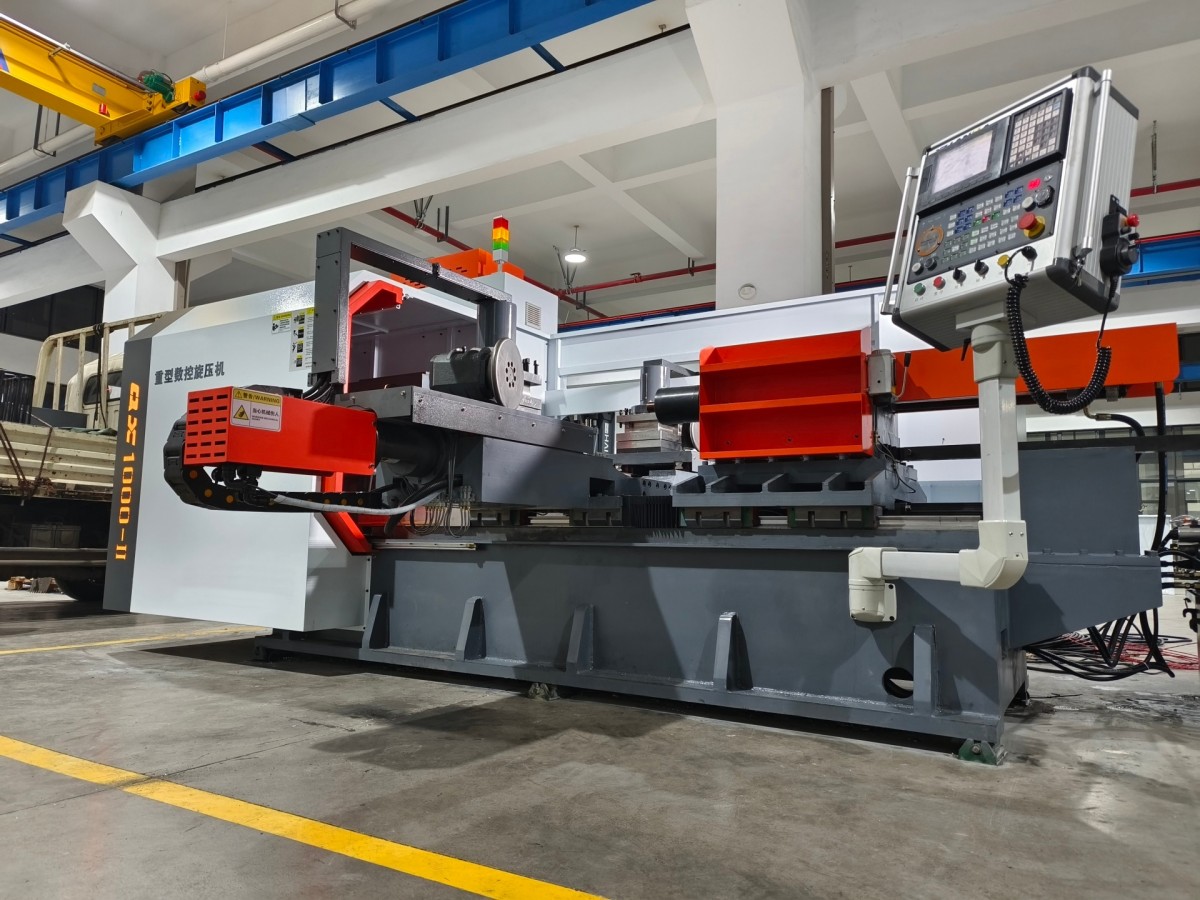

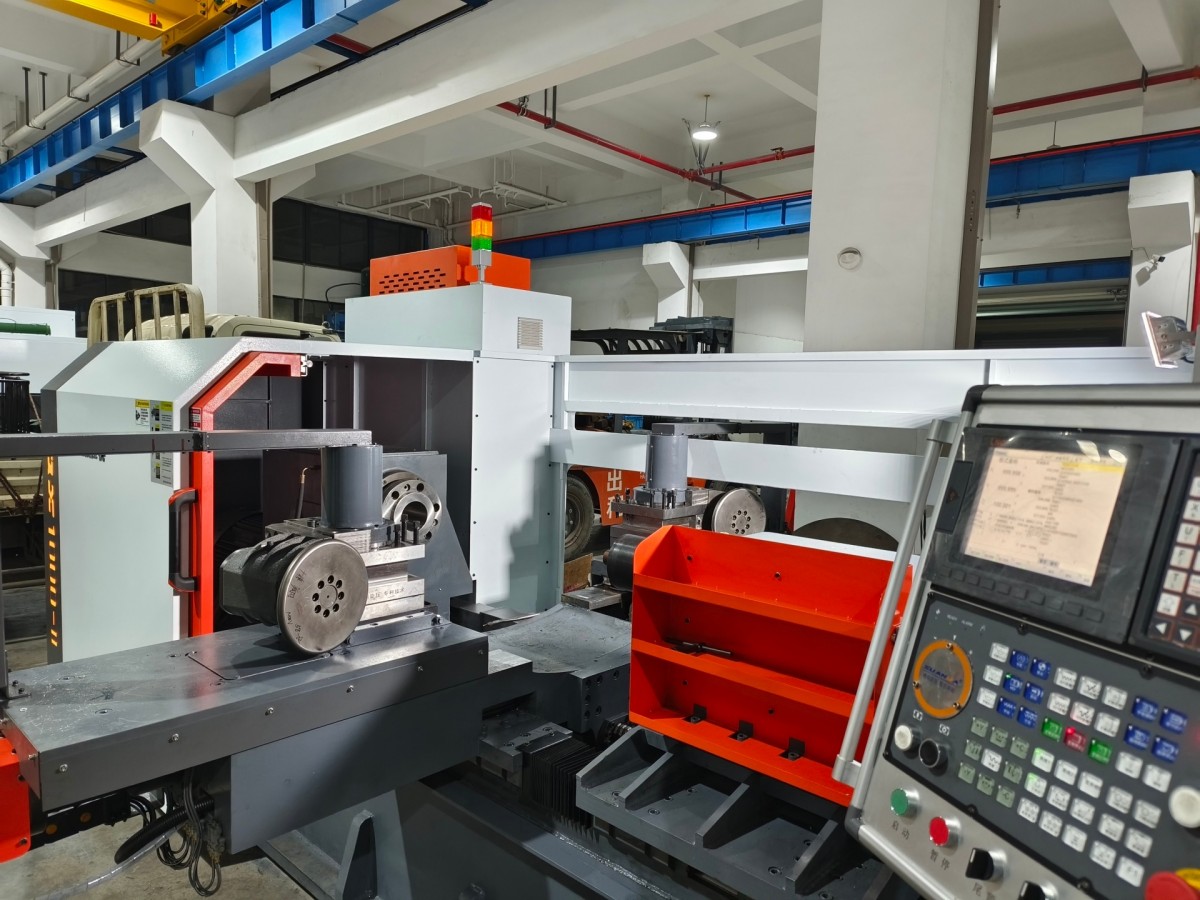

1000 mm Hochleistungs-CNC-Doppelrollen-Metallspinnmaschine

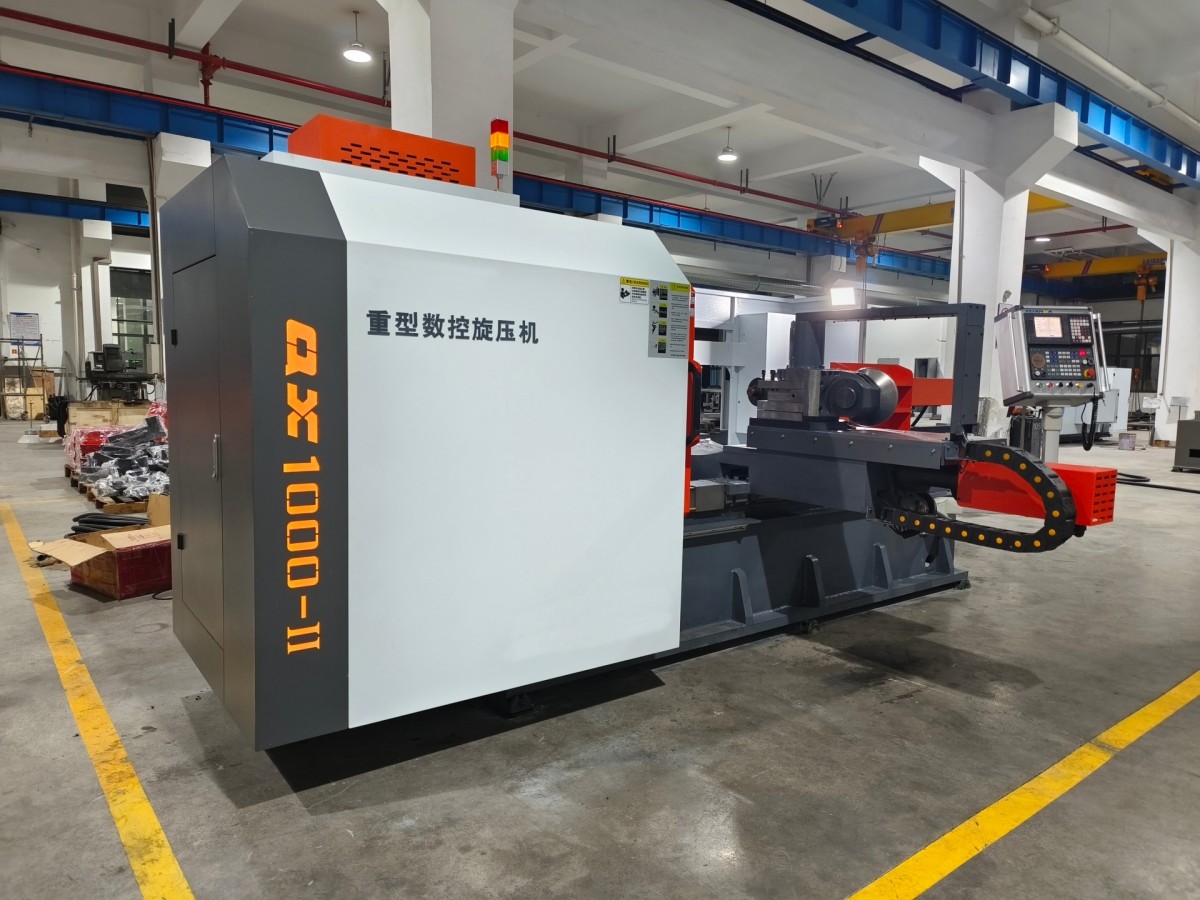

1000 mm Hochleistungs-CNC-Doppelrollen-Metalldrückmaschine 1
1000 mm Hochleistungs-CNC-Doppelrollen-Metalldrückmaschine 2
1000 mm Hochleistungs-CNC-Doppelrollen-Metalldrückmaschine 3

150 mm CNC-Doppelrollen-Metalldrückmaschine – ALEKVS

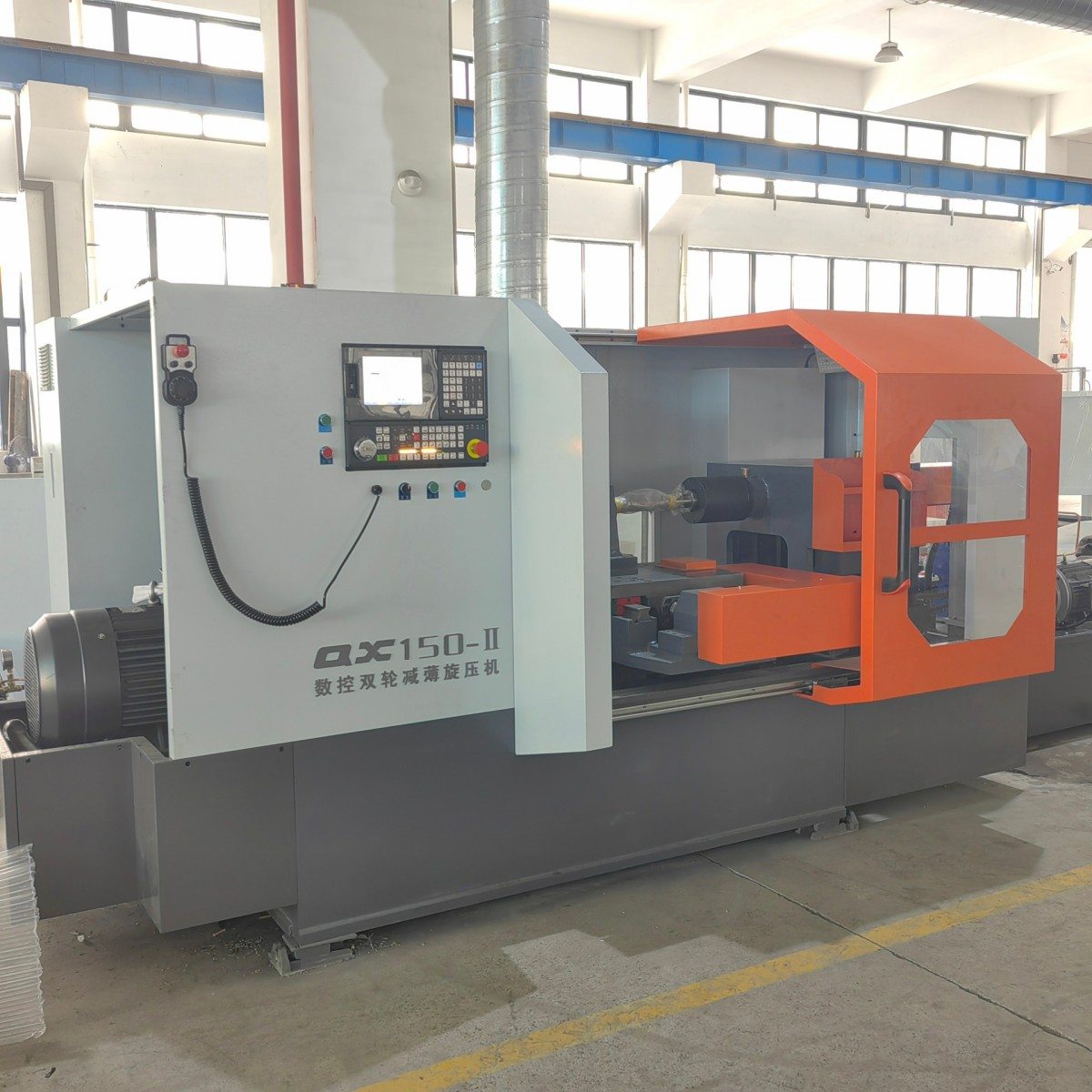

150 mm CNC-Doppelrollen-Metalldrückmaschine 4

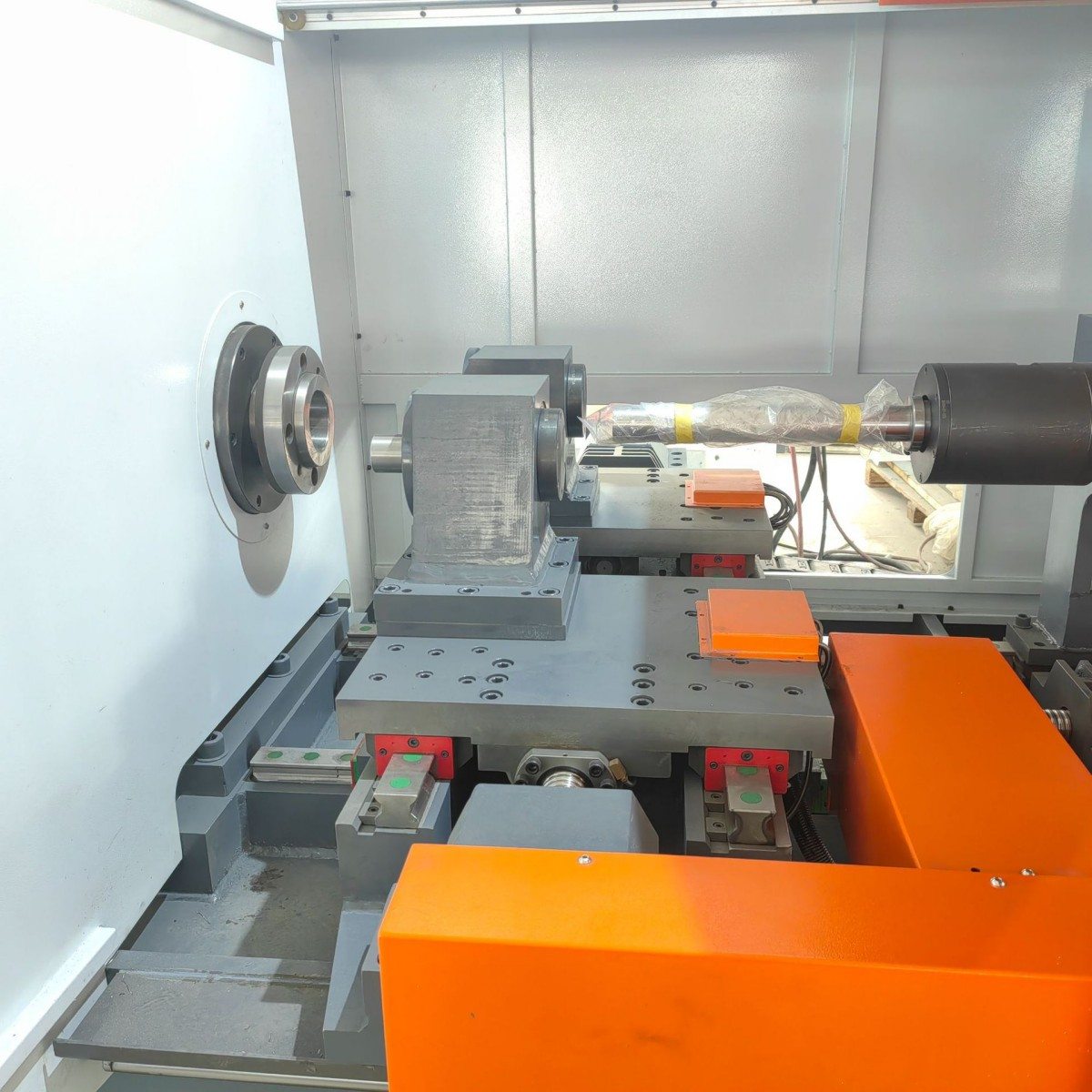

150 mm CNC-Doppelrollen-Metalldrückmaschine 2

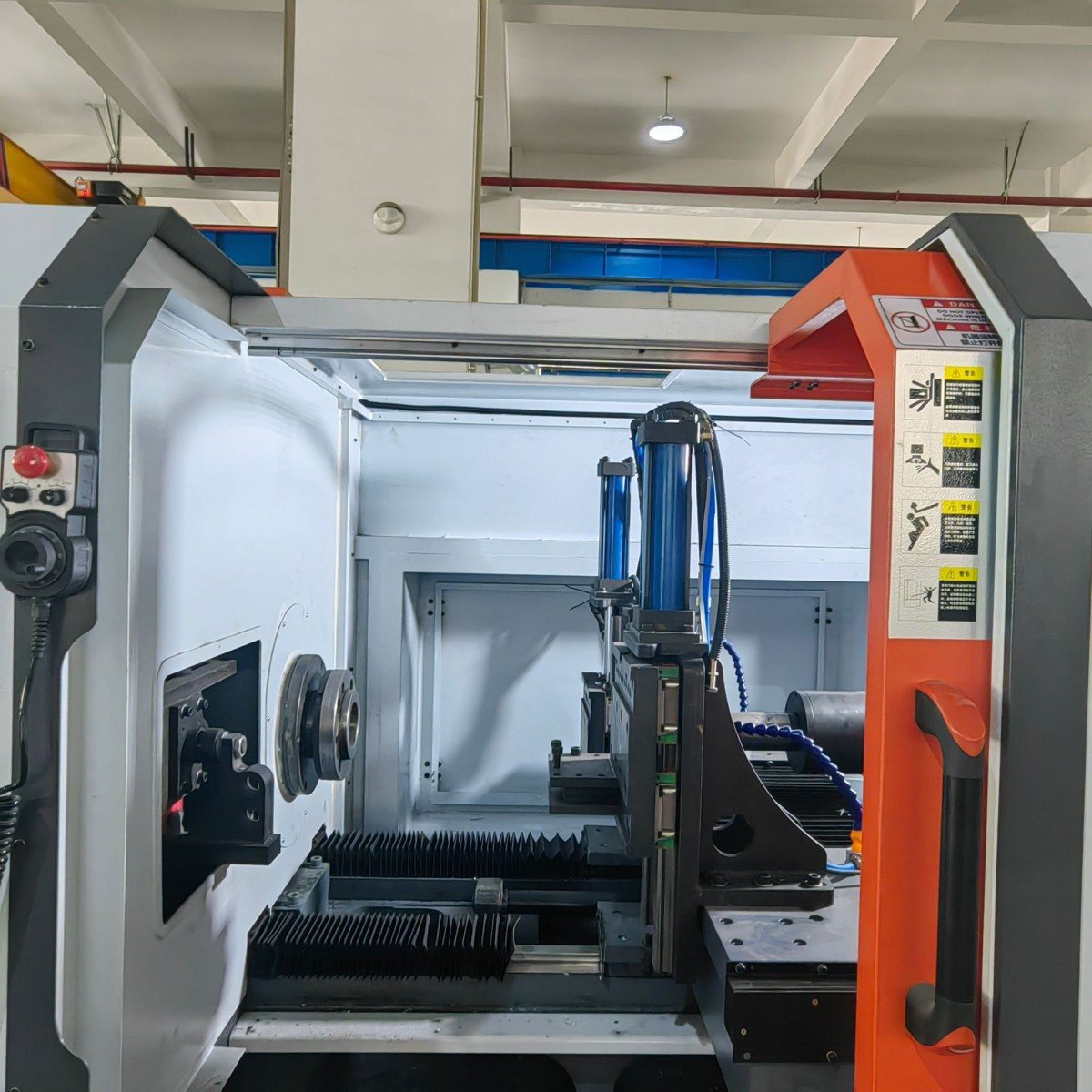

150 mm CNC-Doppelrollen-Metalldrückmaschine 3
150 mm CNC-Doppelrollen-Metalldrückmaschine 2

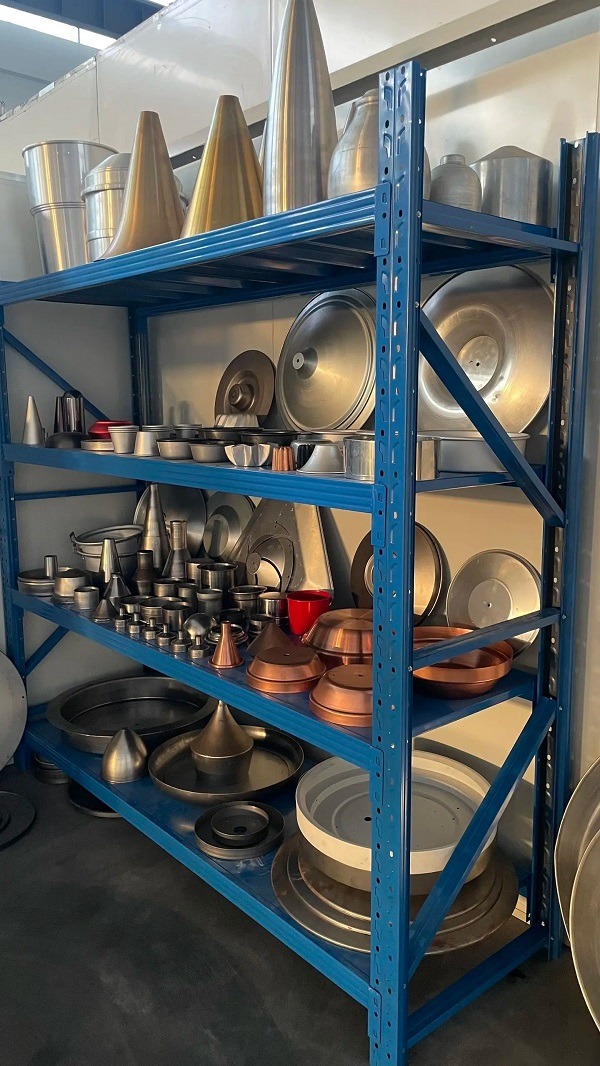

Produktanzeige zum Metalldrehen

Metallspinn-Beispielanzeige 1

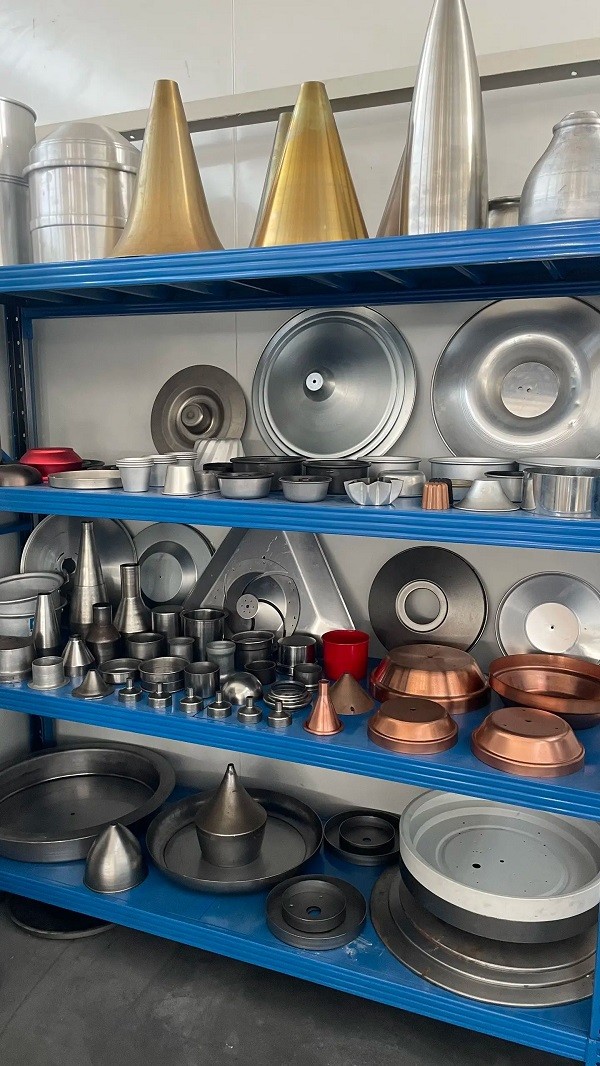

Metallspinn-Beispielanzeige 3

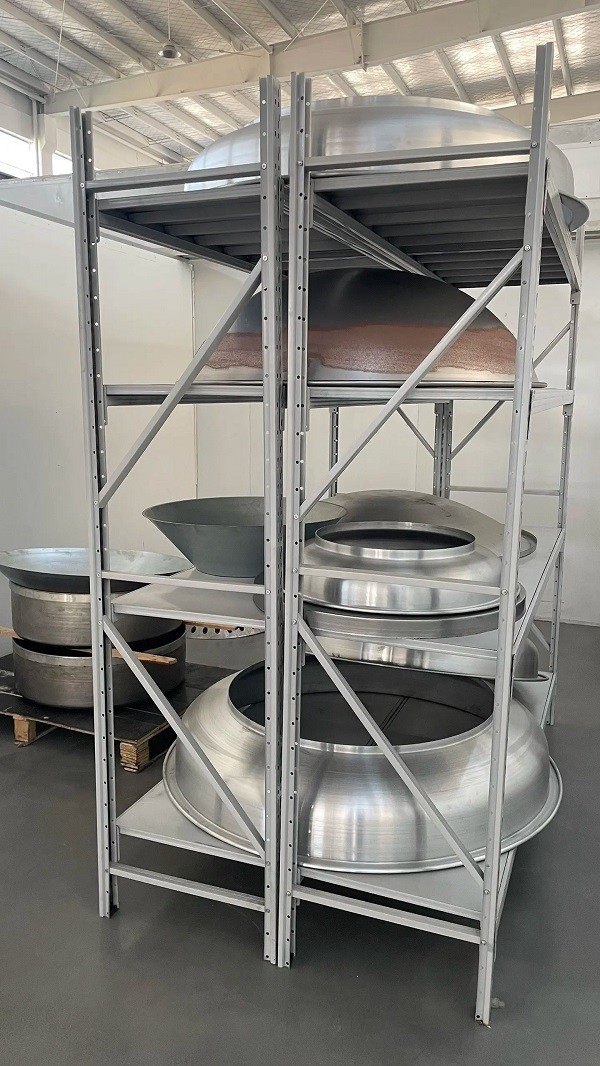

Metallspinn-Beispielanzeige 2

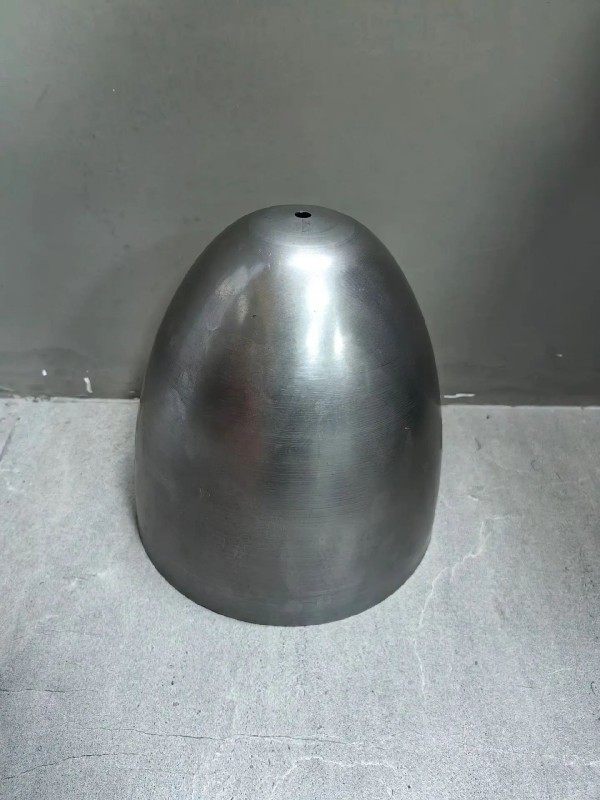

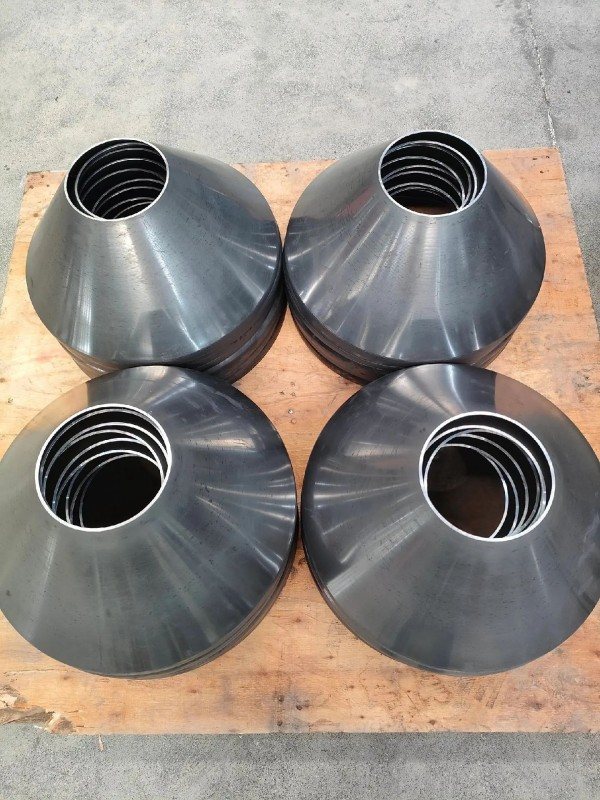

Metalldrückproben Edelstahl 4

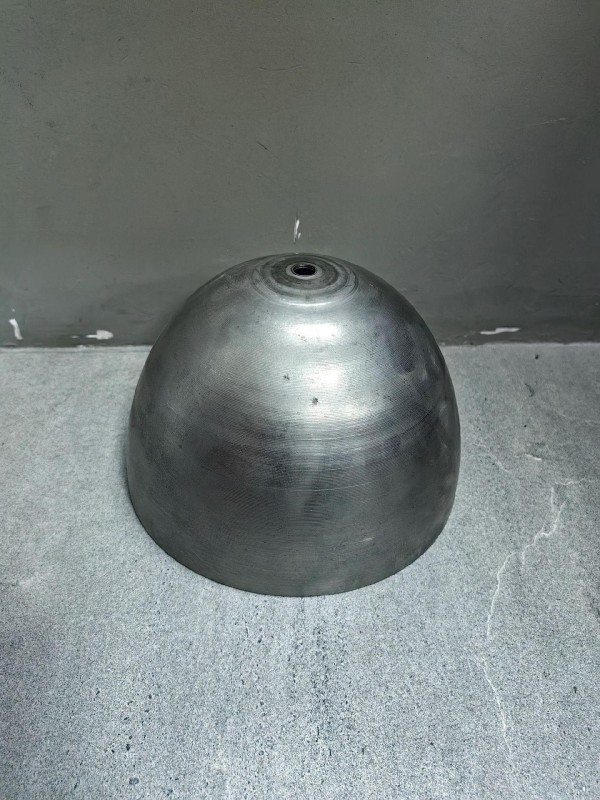

Metalldrückproben Edelstahl 3
Metalldrückproben Edelstahl 1

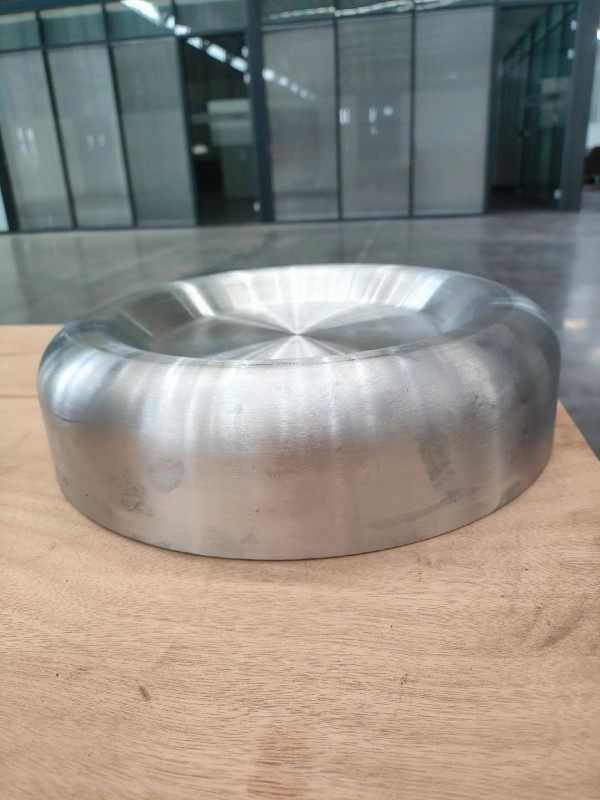

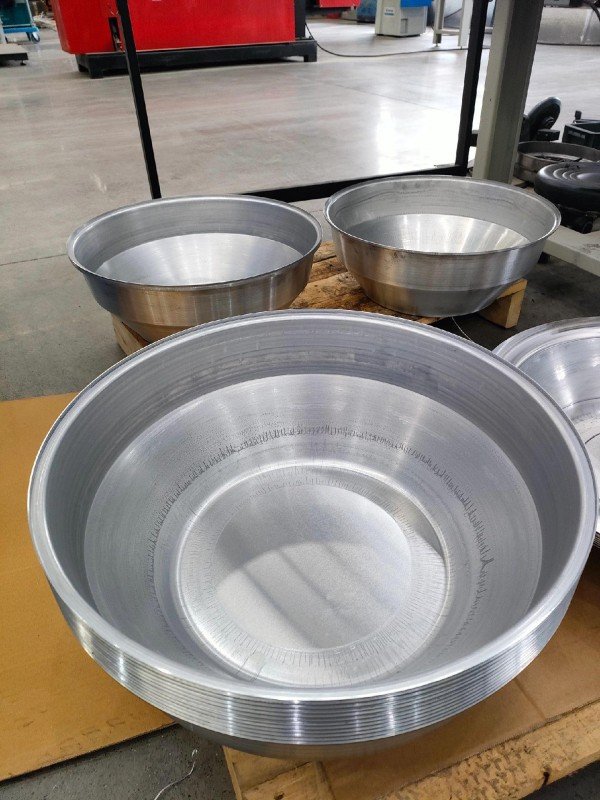

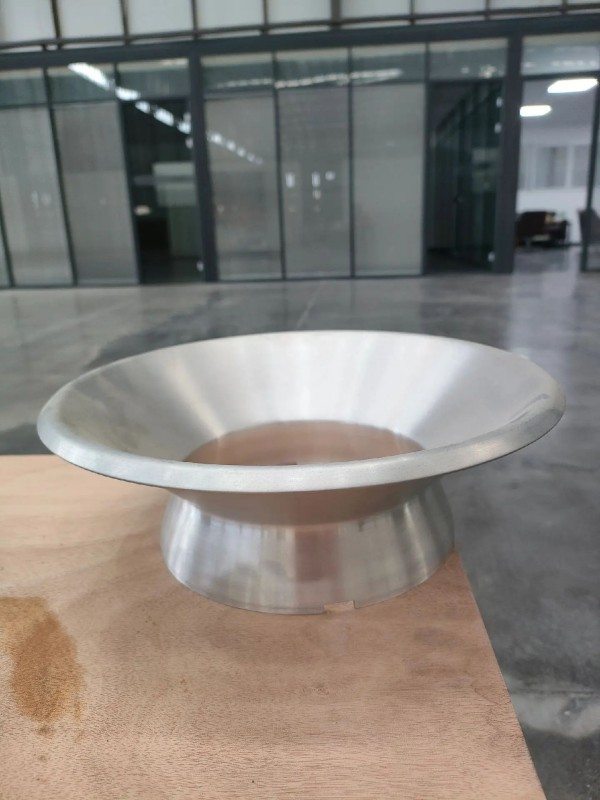

Metallspinnproben Aluminium 3
Metallspinnproben Aluminium 2
Metallspinnproben Aluminium 1

Die robuste CNC-Doppelwalzen-Metalldrückmaschine der QX-D-Serie ist für die Präzisionsformung verschiedener rotierender Metallkomponenten konzipiert. Mit ihrem symmetrischen 180°-Doppelwalzen-Layout, dem robusten Bodenbett, dem integrierten Spindelgehäuse und dem hydraulischen Reitstock bietet sie außergewöhnliche Steifigkeit, Stabilität und Formgenauigkeit.

Die zentral positionierte Leitspindel der Z-Achse sorgt für eine gleichmäßige Bewegung und eine ausgewogene Übertragung, während importierte Linearführungen und Kugelumlaufspindeln die Reibung verringern und die Haltbarkeit erhöhen – sie halten über fünfmal länger als herkömmliche Führungen.

Diese Maschine eignet sich ideal zum Formen von Bauteilen aus Kupfer, Aluminium, Kohlenstoffstahl und Edelstahl mit hoher Wiederholgenauigkeit und minimalem Materialabfall. Sie wird häufig zum hochpräzisen Drehen von Kegeln, Kuppeln, Schalen und zylindrischen Teilen eingesetzt.

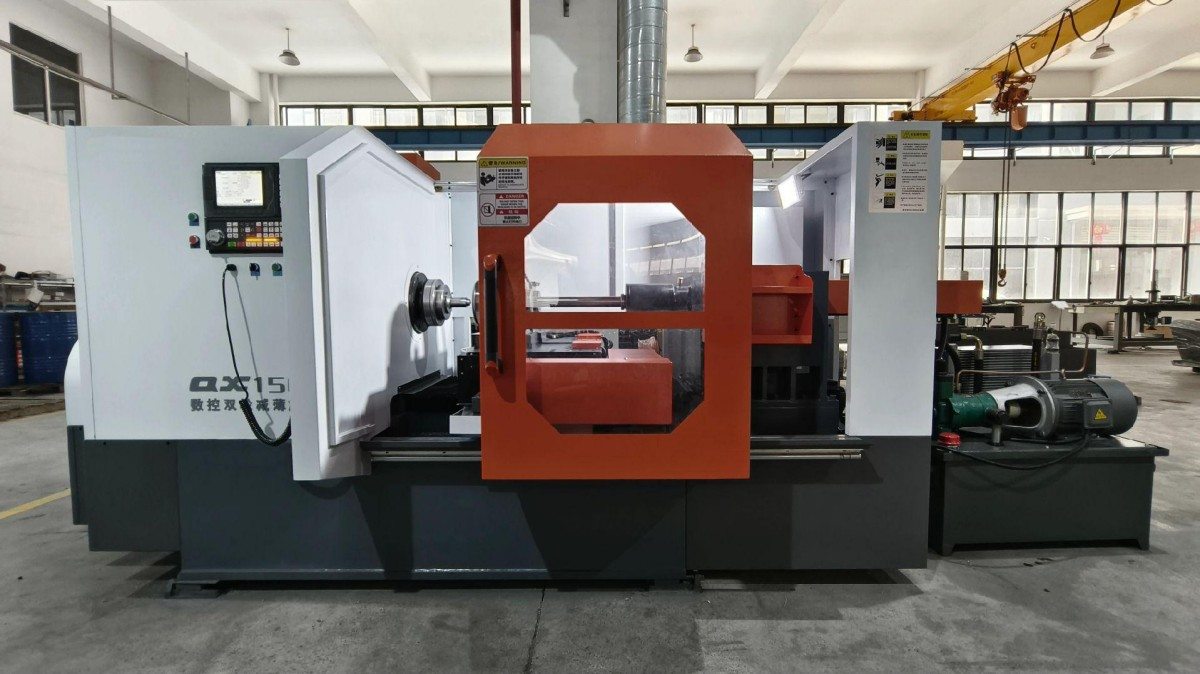

150 mm Doppelrollen-CNC-Metalldrückmaschine 0

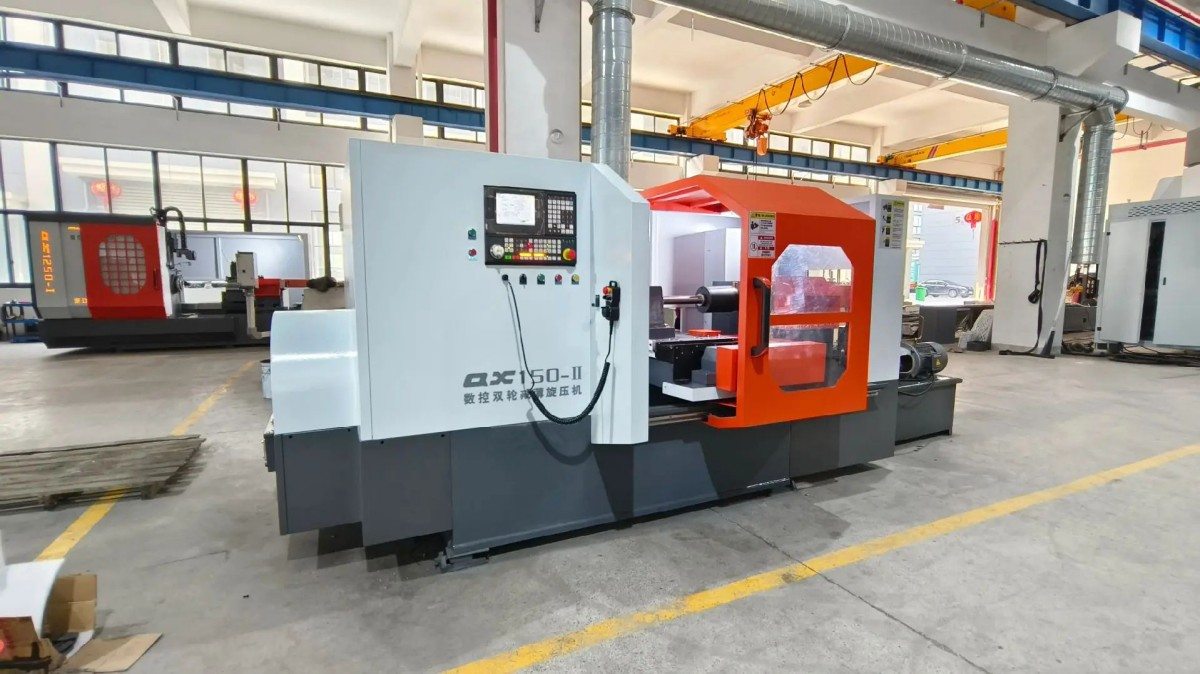

150 mm Doppelrollen-CNC-Metalldrückmaschine 1

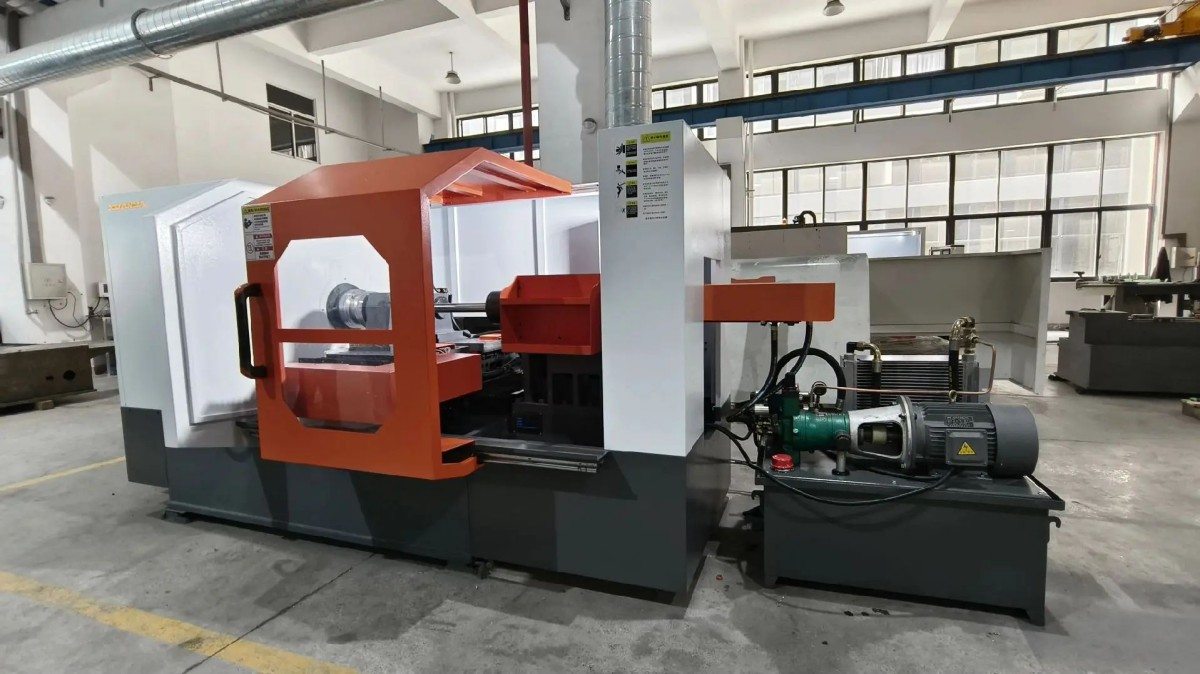

150 mm Doppelrollen-CNC-Metalldrückmaschine 3

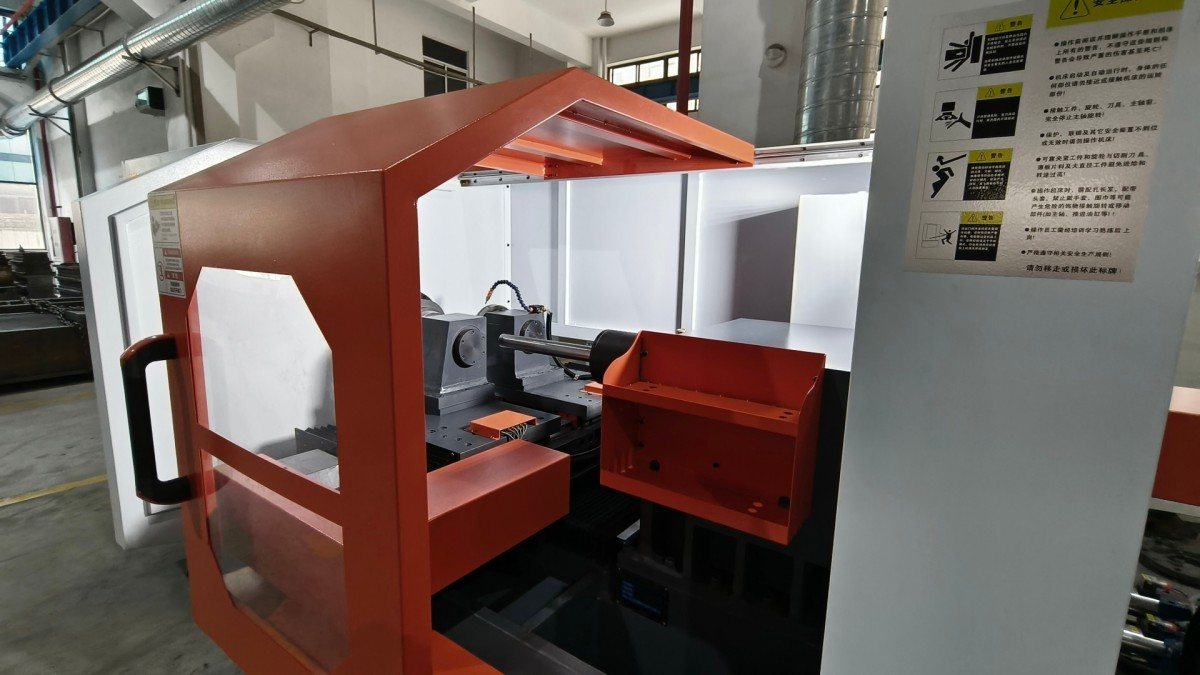

150 mm Doppelrollen-CNC-Metalldrückmaschine 5
150 mm Doppelrollen-CNC-Metalldrückmaschine 6

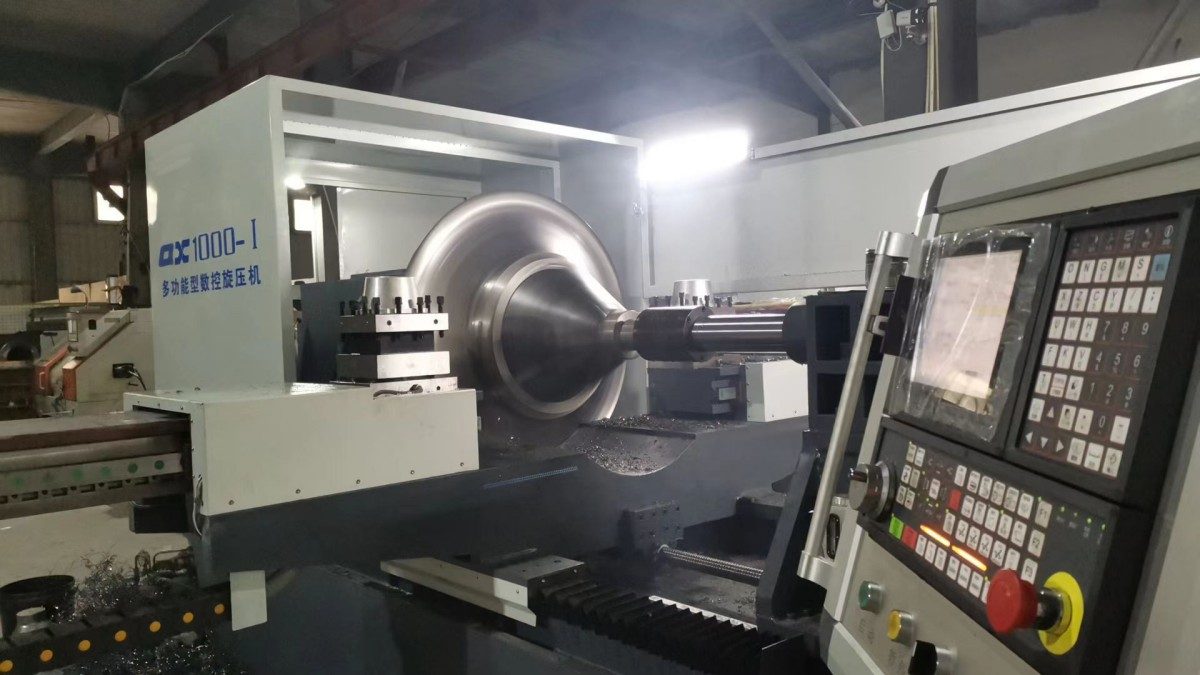

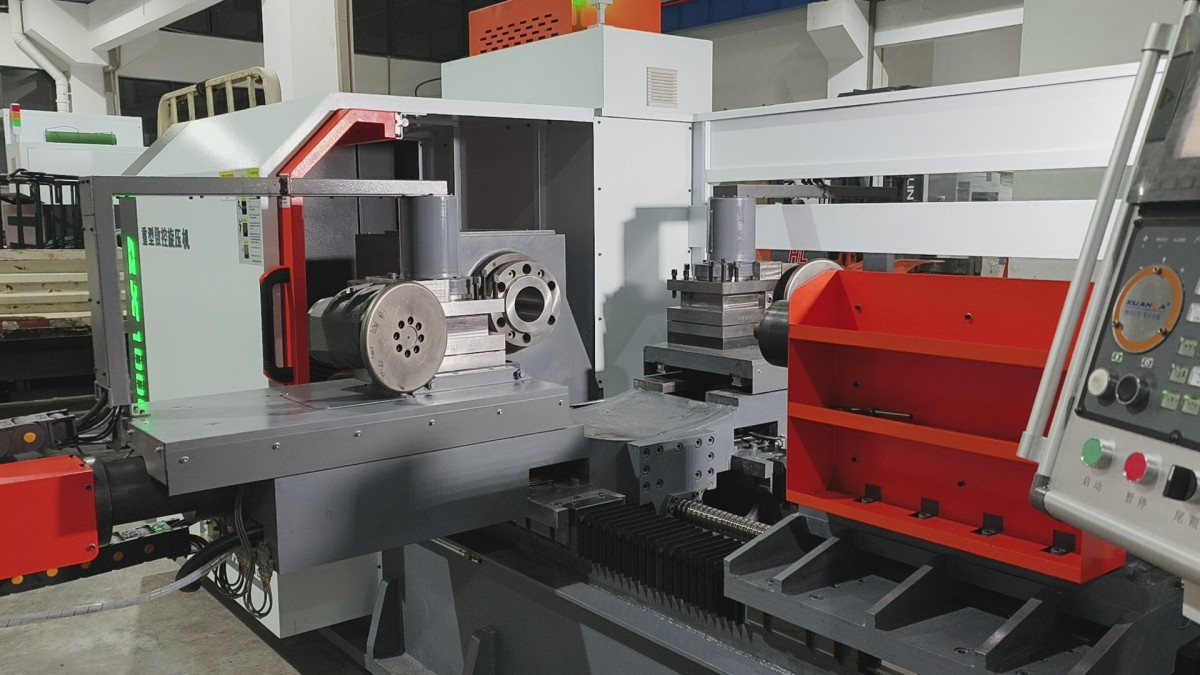

150 mm Doppelrollen-CNC-Metalldrückmaschine 7

Vorteile

  • Symmetrische Doppelrollenanordnung für ausgewogene Formgebung und gleichmäßige Rotation
  • Die vollständige CNC-Steuerung ermöglicht konsistente und präzise Formvorgänge
  • Hochgeschwindigkeits-Linearbewegung mit geringer Reibung für verbesserte Konturformung
  • Unterstützt mehrere Umformvorgänge in einer einzigen Aufspannung (Trimmen, Kräuseln, Bördeln, Stanzen)
  • Kompakter Umformradius und gleichmäßige Wandstärke
  • Fortschrittliches CNC-System, benutzerfreundliche Schnittstelle und verbesserte Bedienersicherheit
Modellspezifikationen AEK QX1250-II AEK QX800-II AEK QX600-II AEK QX450-II AEK QX150-II
Maximaler Tablettendurchmesser 1250 mm 800 mm 600 mm 450 mm 150 mm
Durchmesser der Schleppschaufel 450 mm 450 mm 450 mm 450 mm
Hauptmotorleistung 30 kW 30 kW 30 kW 30 kW 30 kW
Spindeldrehzahl 1000 U/min 2000 U/min 750 U/min 650 U/min 550 U/min
Reisen X-Achse 1200 mm 350 mm 250 mm 250 mm 150 mm
Z-Achse 800 mm 500 mm 500 mm 300 mm 200 mm
Maximale Heckkraft 20 Kn 20 Kn 20 Kn 20 Kn 20 Kn
Federweg oben am Heck 500 mm 500 mm 500 mm 500 mm 500 mm
Bearbeitete Materialstärke Kupfer/Aluminium-Material 0,5–8,0 mm 0,5–8,0 mm 0,5–8,0 mm 0,5–6,0 mm 0,5–5,0 mm
Stahl 0,5–5,0 mm 0,5–4,0 mm 0,5–3,0 mm 0,5–3,0 mm 0,5–2,0 mm
Edelstahl 0,5-4 mm 0,5–2,5 mm 0,5–2,0 mm 0,5–1,5 mm 0,5–1,0 mm
Werkzeughalterstation 1 1/4 4 1 1/4 4 1 1/4 4 1 1/4 4 1 1/4 4
Runder Palettenhub 300 mm 300 mm 300 mm 300 mm 300 mm
Positioniergenauigkeit 0,02 mm 0,02 mm 0,02 mm 0,02 mm 0,02 mm
