Erläuterung von Ablänganlagen: Rotations-, Pendel- und fliegende Scheren

In der Metallverarbeitung spielen Coil-Ablänganlagen (CTL-Anlagen) eine entscheidende Rolle bei der Umwandlung von gewalztem Coilmaterial in flache Bleche mit präziser Länge. Ob in der Automobilindustrie, im Gerätebau, im Baugewerbe oder im Stahlhandel – CTL-Anlagen steigern Produktivität, Präzision und Materialausnutzung.

Dieser Artikel analysiert den Aufbau einer typischen CTL-Linie. Er vergleicht drei gängige Scherverfahren – Rotationsschere (Stop-and-Go), Pendelschere (Schwingschere) und fliegende Schere – und beleuchtet deren Funktionsprinzipien, Vorteile und Anwendungsszenarien.

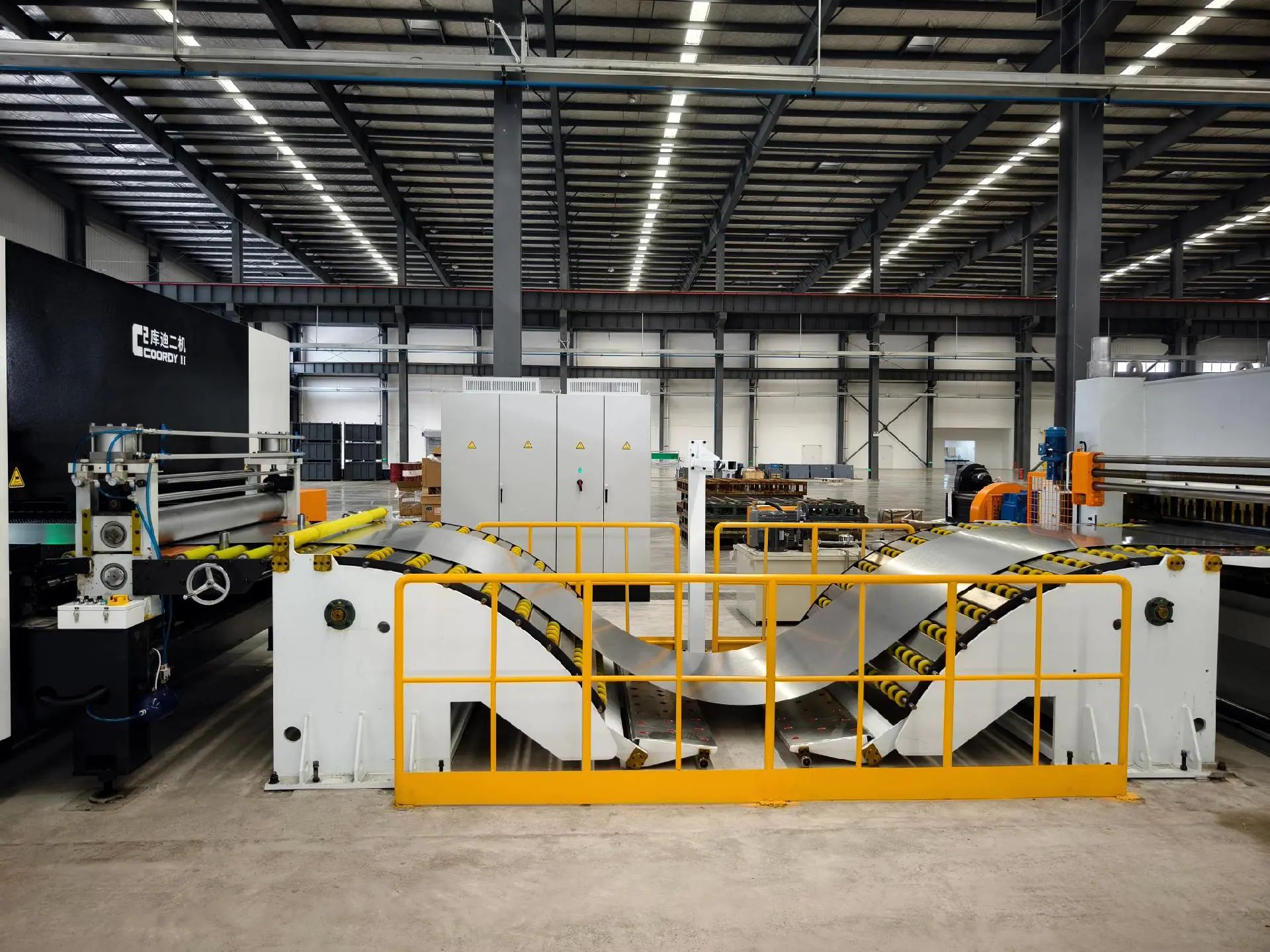

1.0Was ist eine Coil-Querschneideanlage?

A Cut-to-Length-Linie (CTL) ist ein automatisiertes Metallverarbeitungssystem, das entwickelt wurde, um abwickeln, glätten, Und schneiden Blechrollen in präzise Längen. Die Linie besteht typischerweise aus einer Reihe integrierter Maschinen:

• Abwickelhaspel (Abwickler): Rollt die Metallspule ab und führt sie vorwärts.
• Richtmaschine: Entfernt innere Spannungen und glättet das Material.
• Zuführung / Servo-Feeder: Führt das Blatt mithilfe eines Encoders präzise auf die gewünschte Länge vor.
• Schermaschine: Schneidet das Blech mit einem der Scherentypen (Rotations-, Pendel- oder fliegende Schere) auf die voreingestellte Länge.
• Stapler: Sammelt und stapelt die fertigen Blätter für die Weiterverarbeitung oder Verpackung.

CTL-Linien können individuell konfiguriert werden für leichte, mittelschwere oder schwere Materialienund werden häufig in Branchen wie Automobilstanzen, Herstellung von Haushaltsgeräten, Und Stahl-Service-Center.

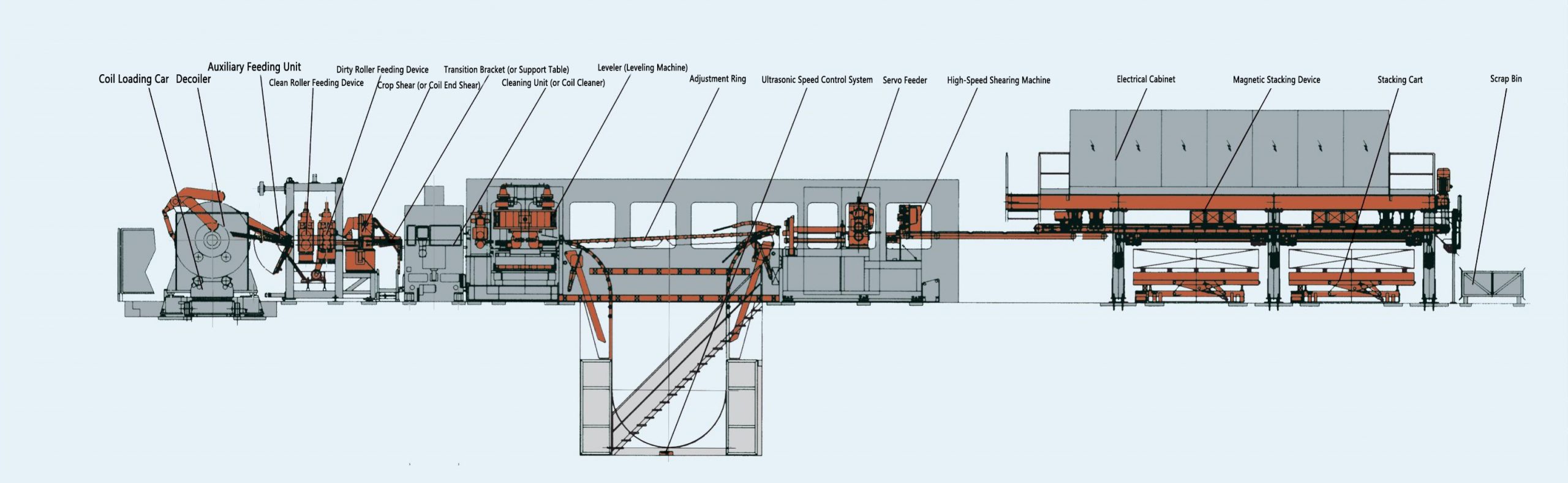

2.0Was ist Querschnitt? (Stop-and-Go-Schere)

So funktioniert es:

In Querschnitt– auch bekannt als Stop-and-Shear—der Blechvorschub wird gestoppt, sobald eine voreingestellte Länge erreicht ist. Das Schermesser senkt sich dann vertikal um das Material zu schneiden. Nach Abschluss des Schnitts wird die Zuführung für den nächsten Zyklus fortgesetzt. Dieser Vorgang ist intermittierend, was bedeutet, dass für jeden Schneidvorgang regelmäßige Stopps erforderlich sind.

Hauptmerkmale:

• Intermittierender (nicht kontinuierlicher) Betrieb
• Präzise und konstante Längenkontrolle
• Einfacher und robuster mechanischer Aufbau

Vorteile:

• Hohe Schnittgenauigkeit
• Niedrigere Anschaffungskosten für die Ausrüstung
• Einfachere Wartung und Einrichtung

Einschränkungen:

• Langsamere Verarbeitungsgeschwindigkeit im Vergleich zu kontinuierlichen Scherverfahren
• Nicht geeignet für Produktionsumgebungen mit hohem Volumen und hoher Geschwindigkeit

Typische Anwendungen:

Das Querschneiden ist ideal für langsame Geschwindigkeit, hohe Präzision Operationen, insbesondere bei der Arbeit mit dickere, hochfeste MaterialienZu den üblichen Anwendungen gehören:

• Automobil-Strukturkomponenten
• Bedienfelder für Haushaltsgeräte
• Querteilanlagen mit engen Maßtoleranzen

Diese Methode ist typischerweise integriert mit einem hydraulische Guillotineschere oder mechanische Klingenpresse, positioniert nach einem Servo-Feeder und ein Präzisions-Encodersystem, das eine genaue Kontrolle der Schnittlänge gewährleistet.

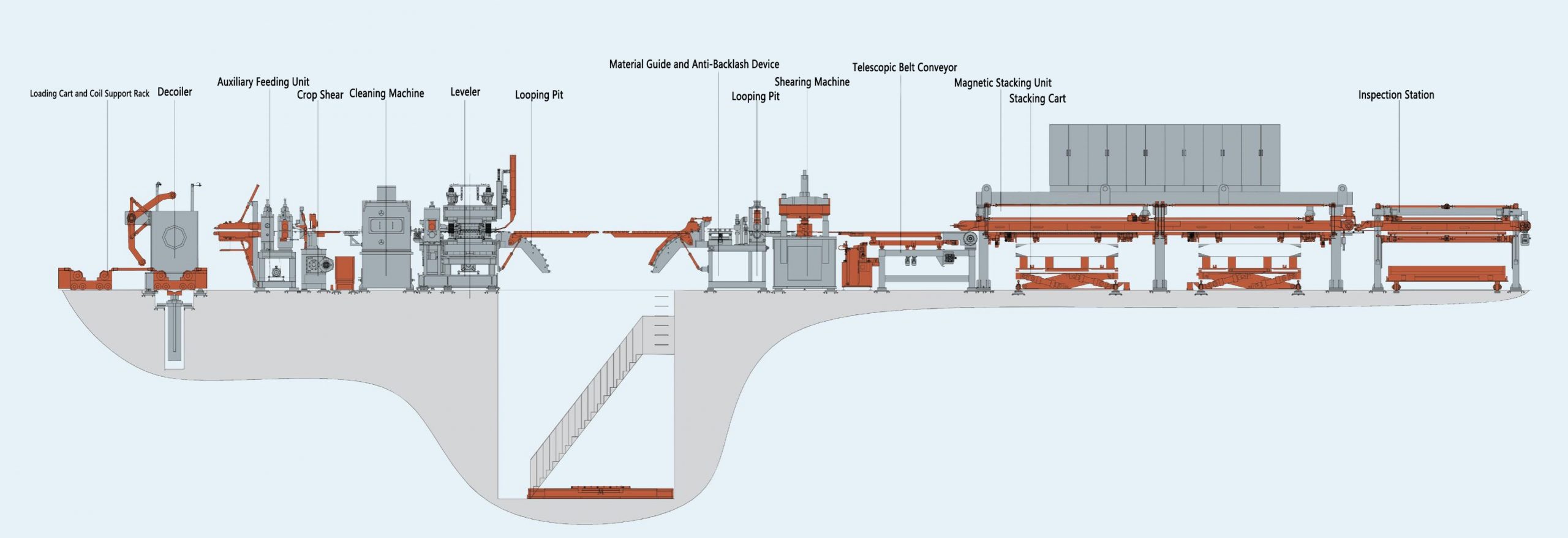

3.0Was ist Pendelschere (Schwingschere)

Wie es funktioniert:
Die Pendelschere verwendet eine Klinge, die an einem Schwenkarm montiert ist, der nach unten schwingt, um das Blech zu schneiden. Die Vorschubgeschwindigkeit kann sich kurzzeitig verlangsamen oder anhalten, ein vollständiger Stopp ist jedoch nicht immer erforderlich.

Hauptmerkmale:

• Oszillierende Bewegung zum Schneiden
• Halbkontinuierlicher Betrieb
• Geringere mechanische Belastung im Vergleich zum Stop-and-Go-Betrieb

Vorteile:

• Schnellere Zykluszeit als Rotationsscheren
• Verbesserte Lebensdauer der Ausrüstung durch reduzierte Aufprallkräfte
• Geeignet für mittlere Produktionsgeschwindigkeiten

Einschränkungen:

• Etwas geringere Schnittpräzision
• Erfordert möglicherweise mehr Wartung als Rotationsscheren

Typische Anwendungen:

Gut geeignet für allgemeine Stahlverarbeitungszentren, Servicelinien und mittlere Produktionsmengen.

Pendelscheren werden häufig mit kontinuierlichen Abwickel- und Nivellierungssystemen kombiniert und mit pneumatischen Zuführungen oder Servorollen gepaart, um die Zuführungsgeschwindigkeit und den Schwenkzeitpunkt auszugleichen.

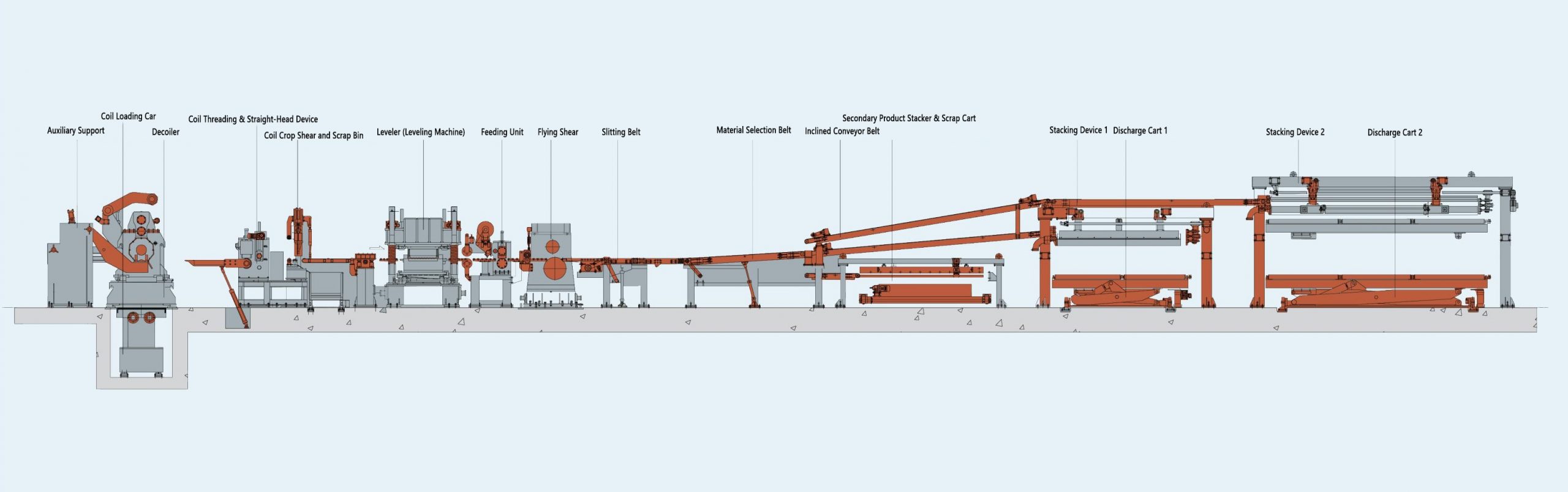

4.0Was ist Flying Shear

Wie es funktioniert:
Eine fliegende Schere führt Schnitte aus, während sie sich synchron mit dem Blechmaterial bewegt. Sie beschleunigt auf die Liniengeschwindigkeit, schneidet das Blech während der Bewegung und kehrt dann für den nächsten Zyklus in ihre Ausgangsposition zurück.

Hauptmerkmale:

• Kontinuierlicher Hochgeschwindigkeitsbetrieb
• Synchronisiertes Servo- oder Hydraulikantriebssystem
• Geeignet für moderne automatisierte Linien

Vorteile:

• Extrem hoher Durchsatz
• Kein Stoppen der Materialzufuhr nötig
• Ideal für dünne und breite Spulen

Einschränkungen:

• Komplexes Steuerungssystem
• Höhere Gerätekosten und Wartungsanforderungen
• Erfordert präzises Timing und Synchronisation

Typische Anwendungen:

Perfekt für Hochgeschwindigkeitsverarbeitungsumgebungen wie Automobil-Stanzlinien, Elektrostahlwerke oder Hersteller großer Haushaltsgeräte.

Eine fliegende Schereinheit wird typischerweise nach einem Hochgeschwindigkeits-Richt- und Zuführsystem installiert und über ein CNC-Synchronisierungssystem gesteuert, um die Liniengeschwindigkeit präzise anzupassen.

5.0Vergleichstabelle: Rotationsschere vs. Pendelschere vs. Fliegende Schere

6.0So wählen Sie den richtigen Scherentyp

Berücksichtigen Sie bei der Auswahl einer Coil-Ablänganlage die folgenden Faktoren:

• Produktionsgeschwindigkeit: Fliegende Scheren eignen sich am besten für Hochgeschwindigkeitsvorgänge, rotierende Scheren für langsamere, präzise Schnitte.
• Materialstärke: Schwerere Materialien erfordern möglicherweise Stop-and-Go- oder Pendelsysteme.
• Schnittgenauigkeit: Rotationsscheren bieten die beste Maßtoleranz.
• Investition und Wartung: Fliegende Scheren bieten Geschwindigkeit, erfordern aber höhere Vorlaufkosten und technischen Wartungsaufwand.

7.0Abschluss

Das Verständnis der Unterschiede zwischen Rotations-, Pendel- und fliegenden Scheren ist der Schlüssel zur Entwicklung eines effizienten und kostengünstigen Coil-Ablängsystems. Jedes Scherverfahren hat seine Stärken, und die optimale Wahl hängt von der Materialart, dem gewünschten Durchsatz und den Budgetvorgaben ab.

Durch die Auswahl des richtigen Scherentyps können Hersteller die Blechproduktion optimieren, den Abfall reduzieren und der steigenden Nachfrage nach flexibler Just-in-Time-Coil-Verarbeitung gerecht werden.

8.0Häufig gestellte Fragen (FAQ)

F1: Welcher Scherentyp bietet die beste Genauigkeit?

A: Rotationsscheren bieten höchste Schnittgenauigkeit und sind ideal für Vorgänge, die enge Toleranzen erfordern.

F2: Kann ich auf einer Linie zwischen Schertypen wechseln?

A: In den meisten Fällen ist der Scherentyp pro Liniendesign festgelegt. Für mehr Flexibilität gibt es Doppelkopfsysteme, die jedoch teurer sind.

F3: Welchen Materialdickenbereich können CTL-Linien verarbeiten?

AStandardanlagen können je nach Ausführung 0,3 mm bis 12 mm dicke Materialien verarbeiten. Spezialanlagen verarbeiten sogar noch dickere Platten.

F4: Ist fliegendes Scheren bei hochfestem Stahl sicher?

A: Fliegende Scheren können hochfesten Stahl schneiden, aber die Konstruktion muss über ausreichend Leistung, hochwertige Klingen und präzise Steuerungssysteme verfügen.

F5: Wie wähle ich zwischen einer Pendel- und einer fliegenden Schere?

A: Wählen Sie eine Pendelschere für ausgewogene Geschwindigkeit und Einfachheit. Wählen Sie eine fliegende Schere für maximalen Durchsatz in anspruchsvollen Umgebungen.
