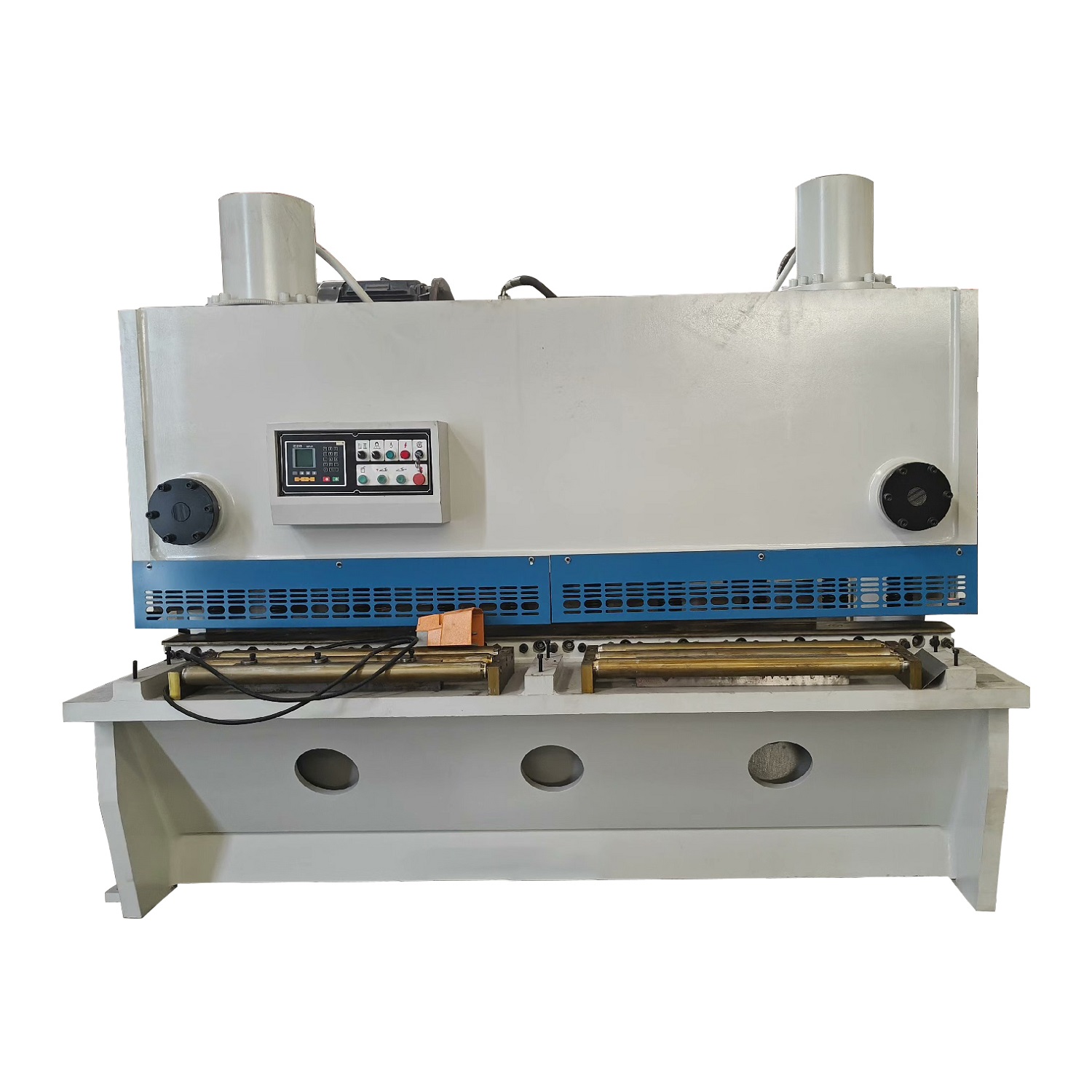

CNC-hydraulische Guillotine-Schermaschine Alekvs img3

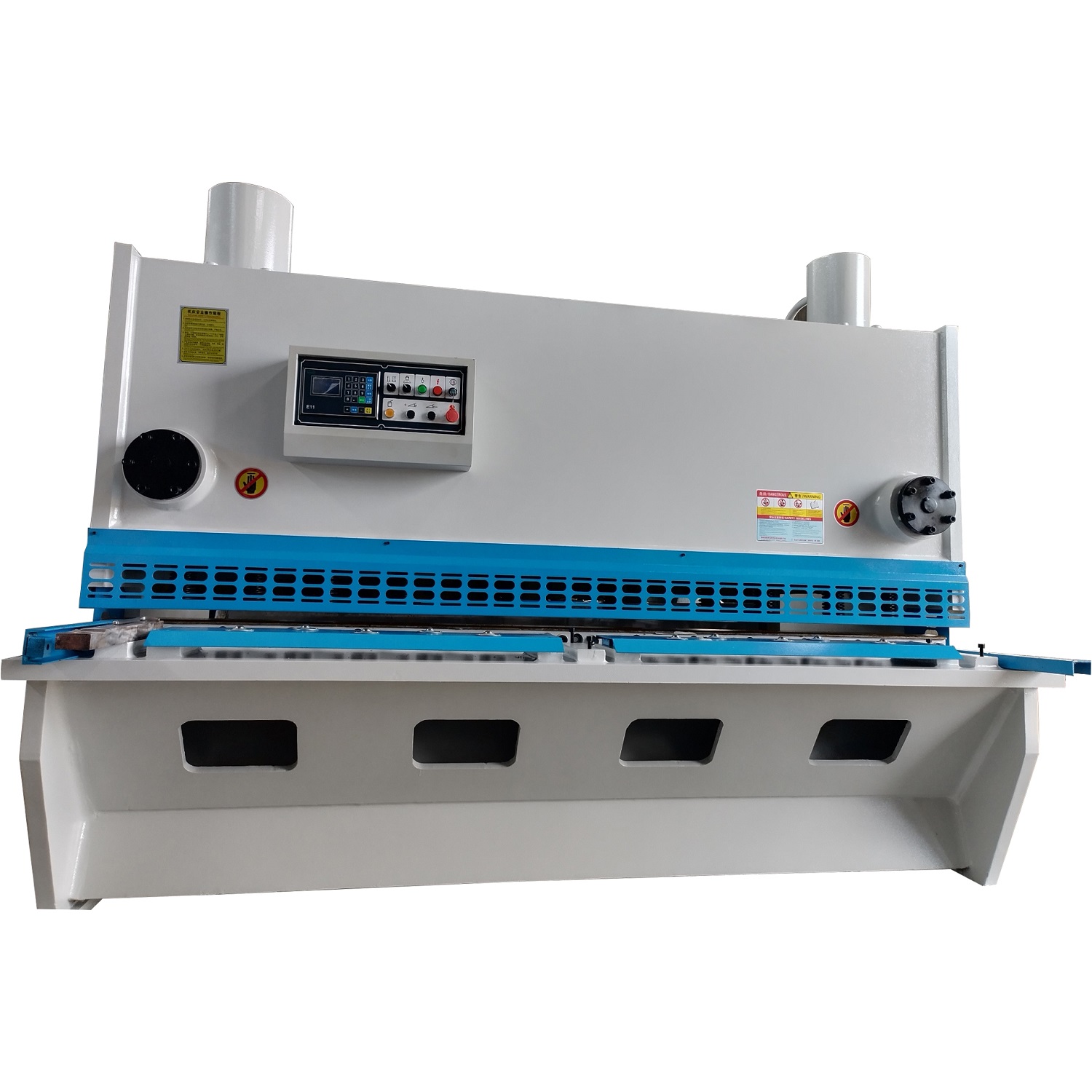

CNC-hydraulische Guillotine-Schermaschine Alekvs img4

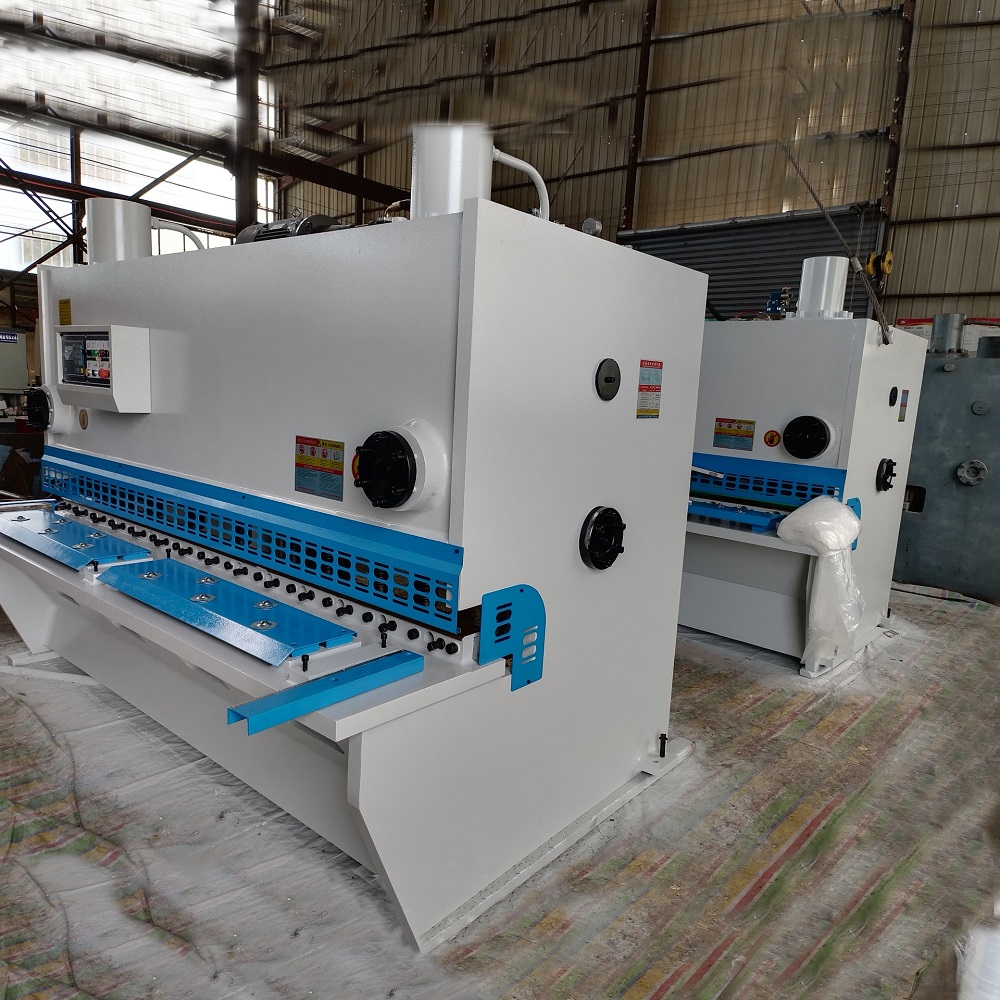

CNC-hydraulische Guillotine-Schermaschine Alekvs img1

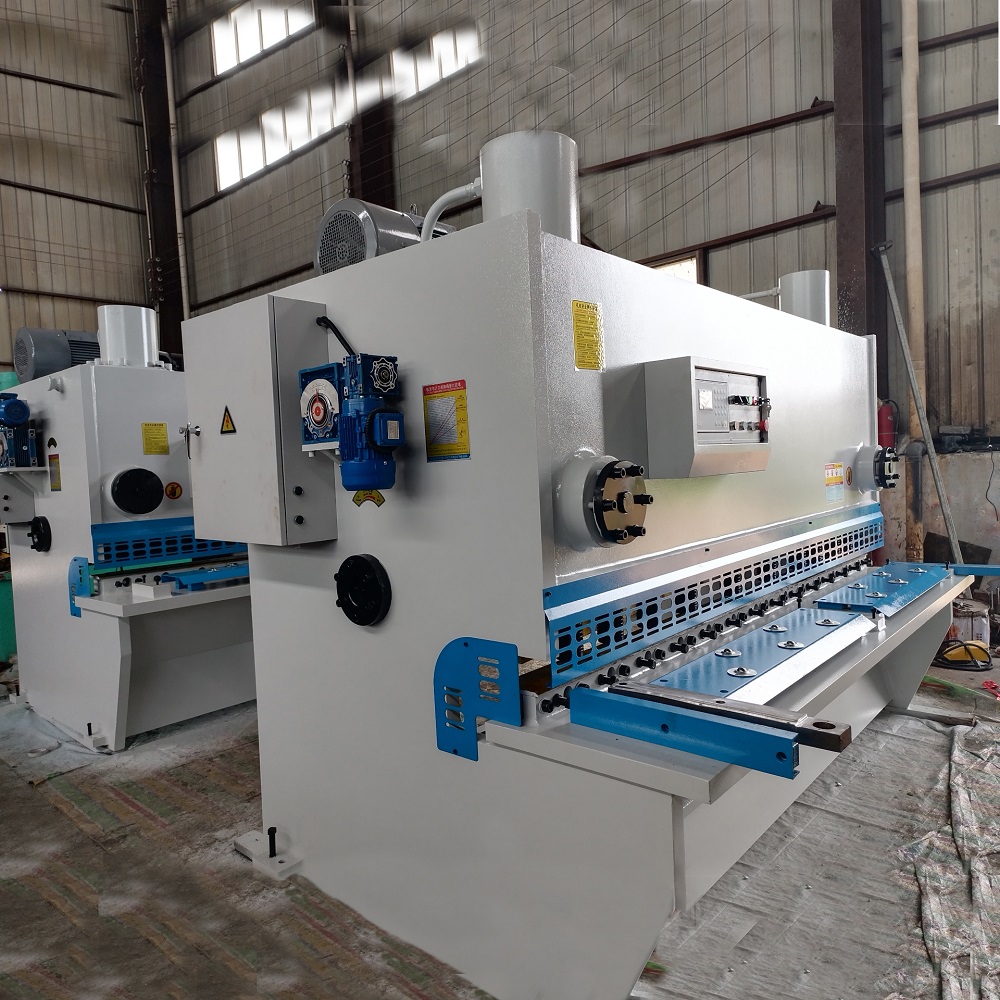

CNC-hydraulische Guillotine-Schermaschine Alekvs img2
CNC-hydraulische Guillotine-Schermaschine Alekvs img3
CNC-hydraulische Guillotine-Schermaschine Alekvs img4
CNC-hydraulische Guillotine-Schermaschine Alekvs img1
CNC-hydraulische Guillotine-Schermaschine Alekvs img2

Modellnummer: AEK-HSM-Serie

$7200.00$6900.00
(Referenzpreis)

ALEKVS CNC-hydraulische Guillotine-Schermaschine mit einem Schnittbereich von 6–40 mm Dicke.

Es verfügt über eine mehrstufige Programmierung mit automatischem Hinteranschlagbetrieb und kontinuierlicher Positionierung zur automatischen Anpassung der Hinteranschlagposition, des Programms und der Parameter.

Der Hinteranschlag verwendet Präzisionskugelumlaufspindeln und Linearführungen, um eine hohe Positioniergenauigkeit zu gewährleisten und so die Verarbeitungspräzision zu verbessern.

Jetzt Anfrage senden

Empfohlene Videos

12*3200 Hydraulische Guillotine-Schermaschine Video

12*3200 Hydraulische Guillotine-Schermaschine

Video zur hydraulischen CNC-Guillotine-Schermaschine von AEK

AEK CNC Hydraulische Guillotine-Schermaschine

Hydraulische Metallschermaschine

  • Das Blech wird durch rollende Kugeln und Stützblöcke auf dem Tisch bewegt. Die Tafelschere verfügt über vordere Stützarme und einen seitlichen Richtarm.
  • Geschlossenes Regelsystem mit NC-Steuerung und Encoder mit automatischer Prüfung und Kompensation. Der Hinteranschlag wird von einem Gleichstrom-Servomotor angetrieben und hat eine Wiederholgenauigkeit der X-Achse von 0,1 mm.
  • Schutzzaun und Sicherheitsverriegelung inklusive. Der Netzschalter schaltet sich automatisch ab, wenn die Schaltkastentür geöffnet oder der Zaun angehoben wird. Inklusive Wegbegrenzungsschutz und Not-Aus-Schalter am Fußpodest.
  • Die Steuerung des Hinteranschlags erfolgt über die Steuerungssysteme E20, DTC660 oder DAC-310 mit Touchscreen.
CNC-hydraulische Guillotine-Schermaschine
CNC-automatische hydraulische Schermaschine
hydraulische Guillotine-Blechschneide-CNC-Schermaschine
Hochleistungs-automatische CNC-hydraulische Guillotine-Schermaschine
hydraulische Guillotine-Schermaschine alekvs4

Hauptmerkmale der hydraulischen Metallschere:

  1. Elektrische, schnelle und präzise Sägeblattabstandseinstellung.
  2. Mehrschneidige Klingen zum Schneiden von Aluminium, Weichstahl und Edelstahl.
  3. Schnittlinienbeleuchtung und Schattenlinien-Schneidedraht.
  4. Hubzähler und Schnittlängeneinstellung.
  5. Hydraulischer und elektrischer Überlastschutz.
  6. Ausrichtarm und vordere Stützarme für zusätzliche Stabilität.
  7. P40 NC-Steuerungssystem mit Touchscreen für einfache Bedienung.
  8. Hydrauliksystem von Bosch-Rexroth (Deutschland).
  9. Komponenten von Schneider Electric.
  10. Delta-Wechselrichter mit Kugelumlaufspindel und polierter Stange für eine Genauigkeit von 0,05 mm.
  11. Seitenschutz erfüllt die CE-Sicherheitsvorschriften.
  12. Hochpräzise E21S PLC-Controller-Blechplatten-mechanische Schermaschine
Schneider Electrical
hinterer Materialreduziermotor
Druckzylinder
Messerspalt-Einstellvorrichtung
Hydraulikölkühlvorrichtung
Fußschalter Not-Aus-Taste
Zufuhranschluss
CNC-System
Kugelumlaufspindel

Produktbeschreibung:

  • Das Blech wird durch rollende Kugeln und Stützblöcke leicht bewegt, um die Oberflächenqualität zu erhalten. Enthält vordere Stützarme und einen seitlichen Richtarm.
  • Geschlossenes Regelsystem mit NC-Steuerung und Encoder für automatische Prüfung und Kompensation. Der Hinteranschlag wird von einem Gleichstrom-Servomotor mit einer Wiederholgenauigkeit von 0,1 mm auf der X-Achse angetrieben.
  • Schutzzaun und Sicherheitsverriegelung. Die Stromversorgung wird automatisch unterbrochen, wenn die Kastentür geöffnet oder der Zaun angehoben wird. Inklusive Endlagensicherung und Not-Aus-Schalter.
  • Der Hinteranschlag wird über die Touchscreen-Steuerungssysteme E20, DTC660 oder DAC-310 gesteuert.
  • Automatische Messerspalteinstellung über die Steuerung.
motorische Schnittwinkelverstellung
Servomotor 3
aek hydraulische Blechschere Mechanismus Detailfotos4
Siemens Motor
aek hydraulische Blechschere Mechanismus Detailfotos3
aek hydraulische Blechschere Mechanismus Detailfotos2
  • Struktur: Die Maschine verfügt über einen vollständig geschweißten Kastenbettrahmen für hohe Steifigkeit und vertikale Linearbewegung, wodurch Verzerrungen minimiert und Geradheit gewährleistet werden.
  • Kontrollsystem: Ausgestattet mit einem Delem DAC360 CNC-System (oder einem optionalen E21S-Controller) zur Verwaltung der Einstellungen von Rücklaufsperre, Klingenwinkel und Klingenspalt.
  • Motor: Angetrieben von einem Siemens- oder Wannan-Motor mit anpassbaren Spannungsoptionen (z. B. 3-phasig/220 V/60 Hz, 3-phasig/380 V/60 Hz).
  • Hydraulikventil: Verwendet einen hydraulischen Ventilblock von Rexroth zum Überlastschutz und für einen stabilen Betrieb, mit Echtzeitüberwachung des Öldrucks.
  • Zufuhranschluss: Entspricht den Sicherheitsstandards und verfügt über höhenverstellbare Schrauben sowie einen vorderen Zaun und seitliche Schutzgeländer für mehr Sicherheit.
  • Schnittlinienbeleuchtung: Ausgestattet mit einer leichten Ausrichtvorrichtung zum einfachen Markieren, mit einem stufenlos einstellbaren Klingenhalterhub für Präzision

CNC-hydraulische Guillotine-Schermaschine zum Schneiden von Blechen - OEM

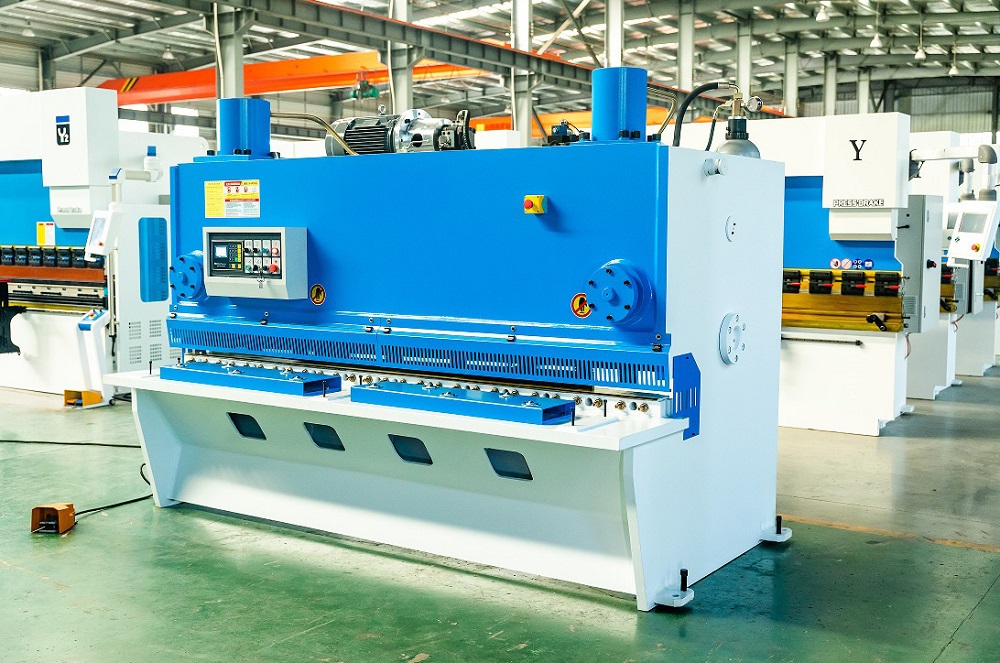

Metall-Guillotine CNC-Stahlplattenschermaschine

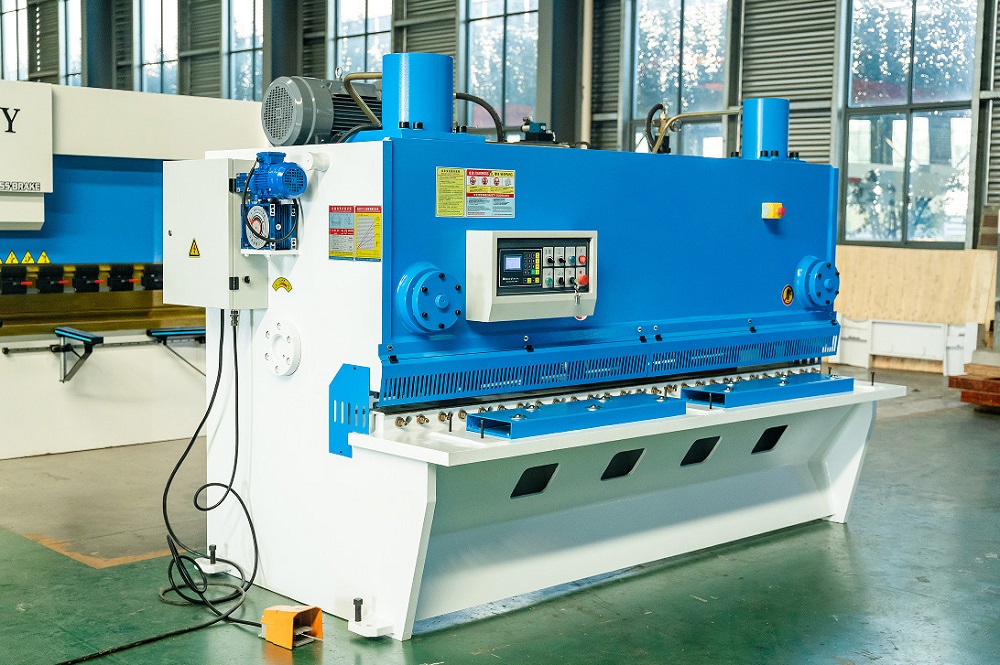

hydraulische Guillotine-Schermaschine alekvs2

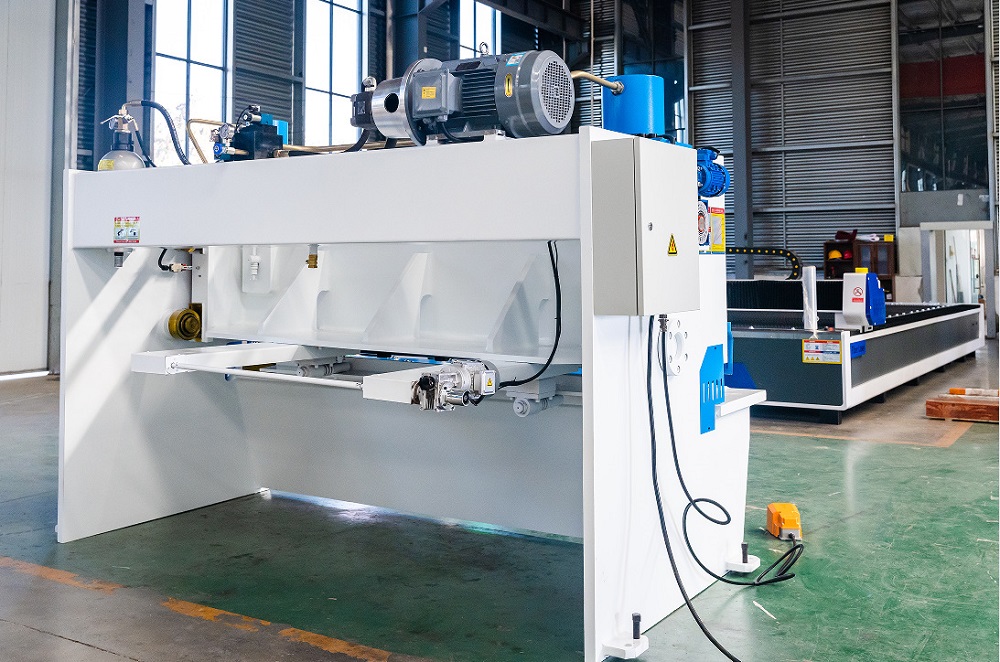

hydraulische Guillotine-Schermaschine Alekvs

Hydraulische Blechscherenmaschine von ALEKVS Enthält:

hydraulische Blechschere Verpackung3
hydraulische Blechschere Verpackung2
hydraulische Blechscherenverpackung
Modell Schnittdicke (mm) Schnittbreite (mm) Öltank (L) Hub (m/min) Hinteranschlagbereich (mm) Schnittwinkel Hauptleistung (KW) Gewicht (Tonnen) Abmessungen (mm)
AEK-HSM-6-2500 6 2500 300 16-25 Minuten 20-800 30′-1°30′ 7.5 6 3200 × 1950 × 2050
AEK-HSM-6-3200 6 3200 300 14-20 Minuten 20-800 30′-1°30′ 7.5 6.8 3900 × 1950 × 2075
AEK-HSM-6-4000 6 4000 340 12-17 Minuten 20-800 30′-1°30′ 7.5 9.5 4640×2000×2100
AEK-HSM-6-5000 6 5000 340 8-14 Minuten 20-800 30′-1°30′ 15 14.5 5780×2100×2380
AEK-HSM-6-6000 6 6000 340 7-12 Minuten 20-800 30′-1°30′ 15 19.6 6750×2200×2500
AEK-HSM-8-2500 8 2500 300 13-20 Minuten 20-800 30′-1°30′ 11 6.5 3150 × 1970 × 2055
AEK-HSM-8-3200 8 3200 300 11-18 Minuten 20-800 30′-1°30′ 11 7 3850×2050×2100
AEK-HSM-8-4000 8 4000 340 9-16 Minuten 20-800 30′-1°30′ 15 10.8 4650×2100×2400
AEK-HSM-8-5000 8 5000 350 8-15 Minuten 20-800 30′-1°30′ 15 16 5700×1950×2600
AEK-HSM-8-6000 8 6000 580 7-14 Minuten 20-800 30′-1°30′ 18.5 19.8 6750×2250×2615
AEK-HSM-13-2500 13 2500 405 10-20 Minuten 20-800 30′-2° 22 10 3250×1950×2110
AEK-HSM-13-3200 13 3200 405 9-18 Minuten 20-800 30′-2° 22 10.2 3900×2070×2315
AEK-HSM-13-4000 13 4000 405 8-16 Minuten 20-800 30′-2° 22 12.5 4800×2150×2460
AEK-HSM-13-5000 13 5000 505 7-14 Minuten 20-1000 30′-2° 22 22.5 5800×2270×2800
AEK-HSM-13-6000 13 6000 1020 6-12 Minuten 20-1000 30′-2° 30 27 6950×2450×3050
AEK-HSM-16-2500 16 2500 475 9-18 Minuten 20-800 30′-2°30′ 22 11 3280 × 2020 × 2270
AEK-HSM-16-3200 16 3200 475 8-17 Minuten 20-800 30′-2°30′ 22 12 3950×2150×2450
AEK-HSM-16-4000 16 4000 595 7-15 Minuten 20-800 30′-2°30′ 22 15.5 4800×2130×2550
AEK-HSM-16-6000 16 6000 1020 6-11 Minuten 20-1000 30′-2°30′ 37 36 7000×2500×3000
AEK-HSM-16-8000 16 8000 2060 4-8 Minuten 20-1000 30′-2°30′ 45 63 9050×3180×3500
AEK-HSM-20-2500 20 2500 510 7-16 Minuten 20-800 30′-3° 30 14 3200×2220×2520
AEK-HSM-20-3200 20 3200 510 6-15 Minuten 20-800 30′-3° 30 16.5 3950×2150×2600
AEK-HSM-20-4000 20 4000 640 6-14 Minuten 20-800 30′-3° 37 19 4750×2400×2900
AEK-HSM-20-6000 20 6000 1500 5-11 Minuten 20-1000 30′-3° 43 43 7000×2850×3350
AEK-HSM-25-2500 25 2500 750 5-14 Minuten 20-800 30′-3°30′ 37 15 3270×2000×2650
AEK-HSM-25-3200 25 3200 820 5-10 Minuten 20-800 30′-3°30′ 37 19 3970×2200×2670
AEK-HSM-25-4000 25 4000 1200 5-8 Minuten 20-800 30′-3°30′ 45 27 4900×2800×3190
AEK-HSM-30-2500 30 2500 780 5-12 Minuten 20-1000 30′-3° 45 23 3450×2500×2900
AEK-HSM-30-3200 30 3200 1000 4-10 Minuten 20-1000 30′-3°30′ 55 28 4150×2700×2850
AEK-HSM-30-4000 30 4000 1400 3-7 Minuten 20-1000 30′-3°30′ 55 36 5200×2600×3350
AEK-HSM-40-2500 40 2500 1370 4-8 Minuten 20-1000 30′-4° 55 38 4000×2950×3150
